在指定位置将主视图画成全剖视图
4、在指定位置画出剖面图(键槽深3mm)
6、在指定位置画出剖面图(键槽深为3mm)
7、在指定位置将主视图画成全剖视图，左视图画成半剖视图
8、
9、
10、用平行平面将主视图改画成全剖视图。
11、在指定位置将机件的主视图画成阶梯剖视图
12、将主视图画成全剖视图
13、用旋转剖的方法，将主视图画成全剖视
14、将主视图画成半剖视图
15、画出Ａ－Ａ的斜剖视图
16、用阶梯剖的方法，将主视图画成全剖视图
17、用阶梯剖的方法，将主视图画成全剖视图
18、将主视图画成全剖视图
20、将主视图改画成全剖视图，并补画半剖左视图（不要的线打叉）
21、将主视图画成全剖视图
22、将主视图画成全剖视图
23、将主视图画成全剖视图，并正确标注
24、将主视图画成全剖视图，并正确标注
27、将主视图画成半剖视图
28、将主俯视图重新绘制成局部剖视图
3、
、9、10、
11、12、
17、18、
19、20、
21、 22、
23、
A——A。
四、表示机件的图样画法4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题2345题号：题号：678910111213a 13b 13c 13d题号：1415162021222317181914.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829303135323334题号：题号：1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。
2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。
3.完成主视图（全剖视）和左视图（半剖视）。
4.完成主视图（半剖视）和左视图（半剖视）。
5.作左视图（全剖视）。
6.作左视图（全剖视）。
7.作主视图（全剖视）。
8.完成主视图（半剖视）并作左视图（全剖视）。
9.作主视图（全剖视）。
四、表示机件的图样画法 4.2 全剖视图和半剖视图10.作左视图（全剖视）。
*11.作主视图（半剖视）。
*12.作左视图（全剖视）。
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（a）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（b）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（c）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
机械制图习题《机械制图》课程试题库第六章机械图样的基本表⽰⽅法⼆、选择题★1、下列局部剖视图中，正确的画法是。
A B C D★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：A.、细点画线 B 粗实线、 C、双点画线4、重合剖⾯的轮廓线都是⽤A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表⽰位于剖切平⾯前的结构时，这些结构按假想投影的轮廓线⽤：A.、细点画线 B、粗实线、 C、双点画线三、判断题★1、⾮回转体类零件的主视图⼀般应选择⼯作位置。
（v ）2、在剖视图中，切根线⽤细实线绘制。
（x）四、画图题★1、⽤单⼀剖切⾯，将主视图画成全剖视图。
（20分）3、⽤单⼀剖切⾯，将主视图画成全剖视图。
（20分）4、⽤单⼀剖切⾯，将主视图画成全剖视图。
（20分）★4、将物体的主视图改画成剖视图。
（20分）★5、在轴的⼩孔及键槽处，画移出断⾯图。
（15分）★6、在指定位置画出断⾯图并标记。
（10分）7、在指定位置画出断⾯图并标记。
（10分）8、在轴的指定位置作剖⾯图（A处键槽深为4mm，C处键槽宽为8mm。
）（15分）第七章机械图样中的特殊表⽰法⼀、填空题★1、内外螺纹只有当_⽛型_；_公称直径_；_螺距；__线数______；___旋向_____等五要素完全相同时，才能旋合在⼀起。
★2、导程S和螺距P的关系是__s=p*n______。
3、绘制圆柱齿轮的圆视图中，齿顶圆⽤粗实线线表⽰，分度圆⽤细点画线线表⽰，齿根圆⽤细实线线表⽰，或省略不画。
★4、外螺纹在⾮圆视图中，⼤径⽤ d 表⽰、⼩径⽤ d1合长度⽤：A 、N代替B 、S代替C、L代替2、⼀般⽤于受⼒不⼤且不常拆卸的场合的连接⽅法是：A、螺栓连接 B 、双头螺柱连接C、螺钉连接3、标准直齿圆柱齿轮的齿顶⾼尺⼨计算公式等于：A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的( )。

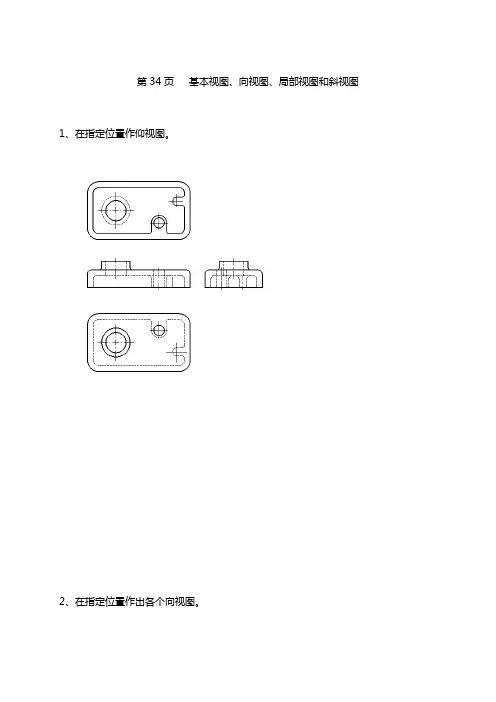

实用文档第34页基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图。
2、在指定位置作出各个向视图。
3、把主视图画成局部视图，并在指定位置画出A向斜视图。
4、在指定位置作局部视图和斜视图。
第35页剖视图的概念与全剖视图1、分析图中的错误画法，在指定位置作正确的剖视图。
2、补全图中漏画的图线，在指定位置吧左视图画成全剖视图。
3、补全图中漏画的图线。
4、在指定位置把主视图画成全剖视图。
5、在指定位置把主视图画成全剖视图。
6、在指定位置把主视图画成全剖视图。
第36页全剖视图1、作A-A剖视图。
2、作A-A剖视图。
3、作C-C的剖视图。
4、作A-A、B-B剖视图。
第37页半剖视图1、把主视图画成半剖视图。
2、把主、俯视图画成半剖视图。
3、把主视图画成半剖视图。
4、把主、左视图画成半剖视图。
●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚，则在表达外部形状的半个视图中应用虚线画出。
本题的左视图即为该种情况。
第38页局部剖视图1、把主视图画成局部剖视图。
2、分析视图中的错误画法，作出正确的视图。
3、把主、俯视图画成局部剖视图。
4、把主、俯视图画成局部剖视图。
第39页用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图。
●解题要点：要标注剖切符号。
1、2、3、4、第40页剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图。
2、在指定位置把主视图和左视图画成全剖视图和半剖视图。
3、用斜剖作A-A剖视图。
4、用展开画法的旋转剖作A-A剖视图。
第38页断面图1、在两个相交剖切平面迹线的延长线上，作移出端面。
2、作B-B、A-A断面。
3、画出指定的断面图（左面键槽深4mm，右面键槽深3.5mm）。
●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制。
第39页根据所给视图，在A3图纸上画出机件所需的剖视图，并标注尺寸。
1、2、第40页3、4、第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
江苏省如皋第一中等专业学校《机械制图》第六章剖视图单元考试试卷考试时间90分钟分值100 制卷人杨成审核人一、填空题：（20×1′）1.基本视图共有个，它们符合长对正、、的投影关系，放置在最右方的基本视图是图。
2. 是可自由配置的视图，当指明投射方向的箭头附近注有字母为A时，则应在视图的上方标注。
3.根据物体的结构特点，剖切面有、和三大类;按剖切的范围，剖视图可分为、和三类。
4．剖面线应以适当角度的线绘制，最好与主要轮廓或剖面区域的对称线成度。
5.物体向不平行于基本投影面的平面投射所得的视图称为，表示视图名称的大写拉丁字母应靠近旋转符号的，也允许将旋转角度标注在。
6.组合体的尺寸包括、、三种。
二、选择题：（5×3′）7.根据给定的主、俯视图，选择相对应的左视图。
A、B、C、8. 根据给定的主、俯视图，选择相对应的左视图。
A、B、C、D、线订装9. 根据给定的主、俯视图，选择相对应的左视图 。
A 、B 、C 、D 、10.选择正确的局部剖视图 。
A 、B 、C 、D 、11.根据给定主、俯视图，选择正确的A —A 剖视图 。
三、作图题：（65′）12. （9′）根据俯、左视图补画出主视图。
13.（9′）补画出三视图中的缺线。
装14．（9′）根据俯、左视图补画出全剖视的主视图。
订15．（9′）根据俯、左视图补画出全剖视的主视图。
线16．（9′）根据主、俯视图补画出全剖视的左视图。
装17．（10′）根据主、俯视图补画出半．剖．视．的左视图。
订18．（10′）根据主、俯视图补画出全．剖．视．的左视图。
线线订装《机械制图》第六章剖视图单元考试试卷答案一、 填空题：（20×1′）1.6、高平齐、宽相等、后视2.向视图、A3.单一剖切面、几个平行的剖切面、几个相交的剖切面、全剖视图、半剖视图、局部剖视图4.细实、455.斜视图、箭头端、字母之后6.定形尺寸、定位尺寸、总体尺寸 二、选择题：7.B 8.C 9.D 10.C 11.D 二、 作图题12.（9′）根据俯、左视图补画出主视图。
中级绘图员（机械制图）理论知识试卷D一、填空题：（每题2分）*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
第34页基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图。
2、在指定位置作出各个向视图。
3、把主视图画成局部视图，并在指定位置画出A向斜视图。
4、在指定位置作局部视图和斜视图。
第35页剖视图的概念与全剖视图1、分析图中的错误画法，在指定位置作正确的剖视图。
2、补全图中漏画的图线，在指定位置吧左视图画成全剖视图。
3、补全图中漏画的图线。
4、在指定位置把主视图画成全剖视图。
5、在指定位置把主视图画成全剖视图。
6、在指定位置把主视图画成全剖视图。
第36页全剖视图1、作A-A剖视图。
2、作A-A剖视图。
3、作C-C的剖视图。
4、作A-A、B-B剖视图。
第37页半剖视图1、把主视图画成半剖视图。
2、把主、俯视图画成半剖视图。
3、把主视图画成半剖视图。
4、把主、左视图画成半剖视图。
●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚，则在表达外部形状的半个视图中应用虚线画出。
本题的左视图即为该种情况。
第38页局部剖视图1、把主视图画成局部剖视图。
2、分析视图中的错误画法，作出正确的视图。
3、把主、俯视图画成局部剖视图。
4、把主、俯视图画成局部剖视图。
第39页用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图。
●解题要点：要标注剖切符号。
1、2、3、4、第40页剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图。
2、在指定位置把主视图和左视图画成全剖视图和半剖视图。
3、用斜剖作A-A剖视图。
4、用展开画法的旋转剖作A-A剖视图。
第38页断面图1、在两个相交剖切平面迹线的延长线上，作移出端面。
2、作B-B、A-A断面。
3、画出指定的断面图（左面键槽深4mm，右面键槽深3.5mm）。
●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制。
第39页根据所给视图，在A3图纸上画出机件所需的剖视图，并标注尺寸。
1、2、第40页3、4、第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。
A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。
A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。
A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。
A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。
A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。
A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。
A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。

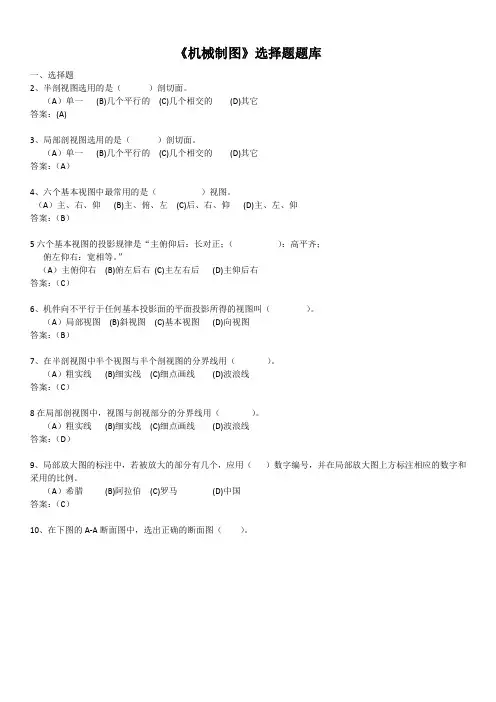

《机械制图》选择题题库一、选择题2、半剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它答案：(A)3、局部剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它答案：（A）4、六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右(B)俯左后右(C)主左右后(D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图(B)斜视图(C)基本视图(D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（D）9、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）10、在下图的A-A断面图中，选出正确的断面图（）。
答案：A11下图的A-A剖面图中，选出正确的断面图（）。
12 在下图中，选出正确的断面图（）。
答案：A16在下图中，选出正确的左视图（）。
答案：B17在下图中，选出正确的一组视图（）。
答案：C18、下图采用的是（）画法。
（A）简化（B）对称（C）示意（D）省略答案：A19、下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图答案：B20、下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C21、在下图中，选出正确的视图（）。
答案：C22在下图中，选出正确的视图。
答案：D23 在下图中选出正确的剖视图。
