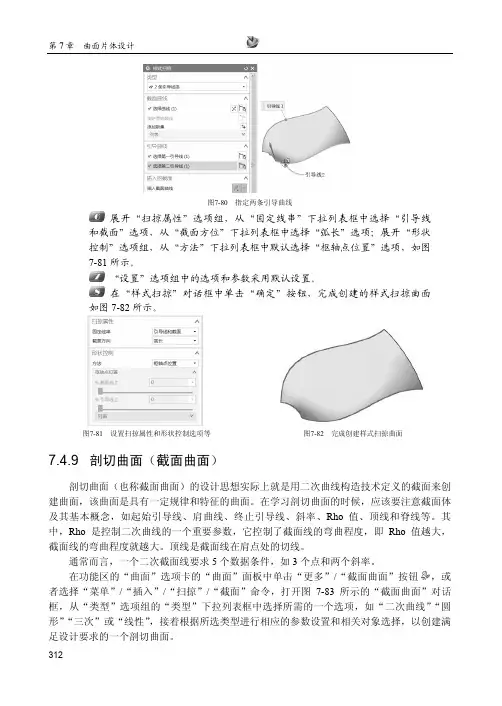

第7章 曲面片体设计
312
图7-80 指定两条引导曲线
展开“扫掠属性”选项组，从“固定线串”下拉列表框中选择“引导线
和截面”选项，从“截面方位”下拉列表框中选择“弧长”选项；展开“形状
控制”选项组，从“方法”下拉列表框中默认选择“枢轴点位置”选项，如图
7-81所示。

“设置”选项组中的选项和参数采用默认设置。

在“样式扫掠”对话框中单击“确定”按钮，完成创建的样式扫掠曲面
如图7-82所示。

图7-81 设置扫掠属性和形状控制选项等 图7-82 完成创建样式扫掠曲面 7.4.9 剖切曲面（截面曲面）

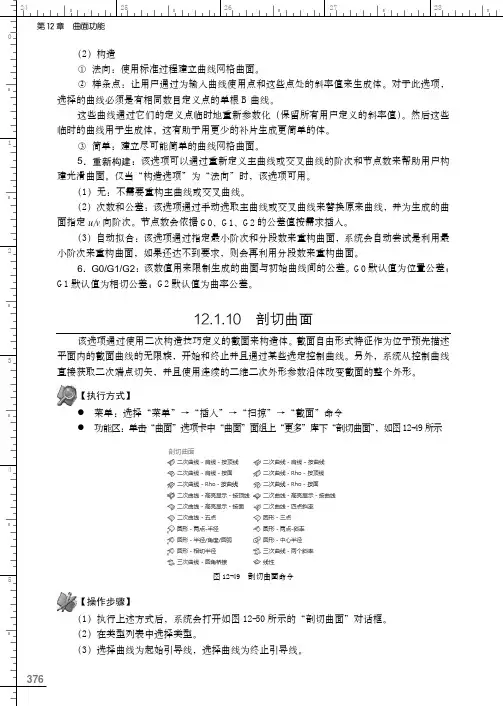

剖切曲面（也称截面曲面）的设计思想实际上就是用二次曲线构造技术定义的截面来创建曲面，该曲面是具有一定规律和特征的曲面。

在学习剖切曲面的时候，应该要注意截面体及其基本概念，如起始引导线、肩曲线、终止引导线、斜率、Rho 值、顶线和脊线等。

其中，Rho 是控制二次曲线的一个重要参数，它控制了截面线的弯曲程度，即Rho 值越大，截面线的弯曲程度就越大。

顶线是截面线在肩点处的切线。

通常而言，一个二次截面线要求5个数据条件，如3个点和两个斜率。

在功能区的“曲面”选项卡的“曲面”面板中单击“更多”/
“截面曲面”按钮，或者选择“菜单”/“插入”/“扫掠”/“截面”命令，打开图7-83所示的“截面曲面”对话框，从“类型”选项组的“类型”下拉列表框中选择所需的一个选项，如“二次曲线”“圆形”“三次”或“线性”，接着根据所选类型进行相应的参数设置和相关对象选择，以创建满足设计要求的一个剖切曲面。

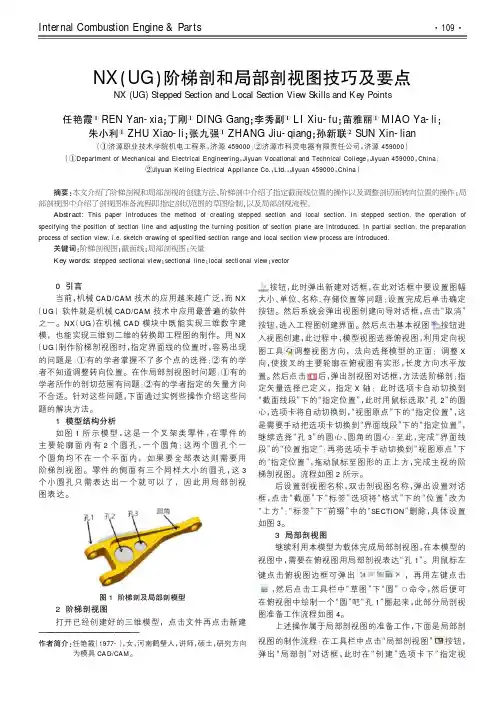

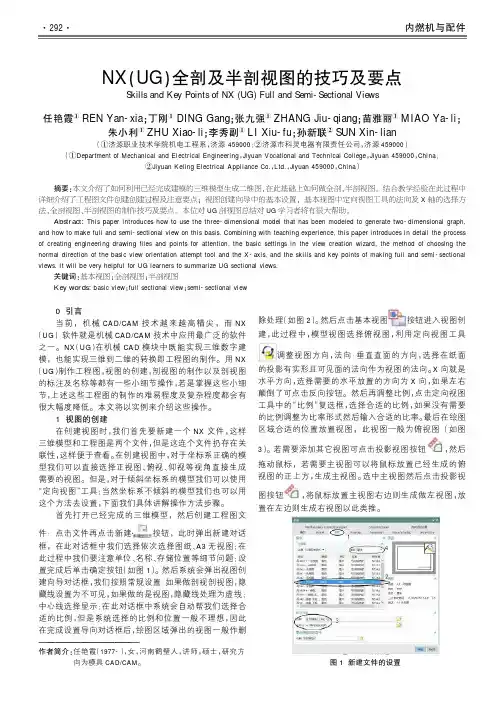

Internal Combustion Engine &Parts0引言当前，机械CAD/CAM 技术的应用越来越广泛，而NX （UG ）软件就是机械CAD/CAM 技术中应用最普遍的软件之一。

NX （UG ）在机械CAD 模块中既能实现三维数字建模，也能实现三维到二维的转换即工程图的制作。

用NX （UG ）制作阶梯剖视图时，指定界面线的位置时，容易出现的问题是：①有的学者掌握不了多个点的选择；②有的学者不知道调整转向位置。

在作局部剖视图时问题：①有的学者所作的剖切范围有问题；②有的学者指定的矢量方向不合适。

针对这些问题，下面通过实例些操作介绍这些问题的解决方法。

1模型结构分析如图1所示模型，这是一个叉架类零件，在零件的主要轮廓面内有2个圆孔，一个圆角；这两个圆孔个一个圆角均不在一个平面内，如果要全部表达则需要用阶梯剖视图。

零件的侧面有三个同样大小的圆孔，这3个小圆孔只需表达出一个就可以了，因此用局部剖视图表达。

图1阶梯剖及局部剖模型2阶梯剖视图打开已经创建好的三维模型，点击文件再点击新建按钮，此时弹出新建对话框，在此对话框中要设置图幅大小、单位、名称、存储位置等问题；设置完成后单击确定按钮。

然后系统会弹出视图创建向导对话框，点击“取消”按钮，进入工程图创建界面。

然后点击基本视图按钮进入视图创建，此过程中，模型视图选择俯视图，利用定向视图工具调整视图方向，法向选择模型的正面；调整X 向，使拨叉的主要轮廓在俯视图有实形，长度方向水平放置。

然后点击后，弹出剖视图对话框，方法选阶梯剖；指定矢量选择已定义，指定X 轴；此时选项卡自动切换到“截面线段”下的“指定位置”，此时用鼠标选取“孔2”的圆心，选项卡将自动切换到，“视图原点”下的“指定位置”，这是需要手动把选项卡切换到“界面线段”下的“指定位置”，继续选择“孔3”的圆心、圆角的圆心；至此，完成“界面线段”的“位置指定”；再将选项卡手动切换到“视图原点”下的“指定位置”，拖动鼠标至图形的正上方，完成主视的阶梯剖视图。

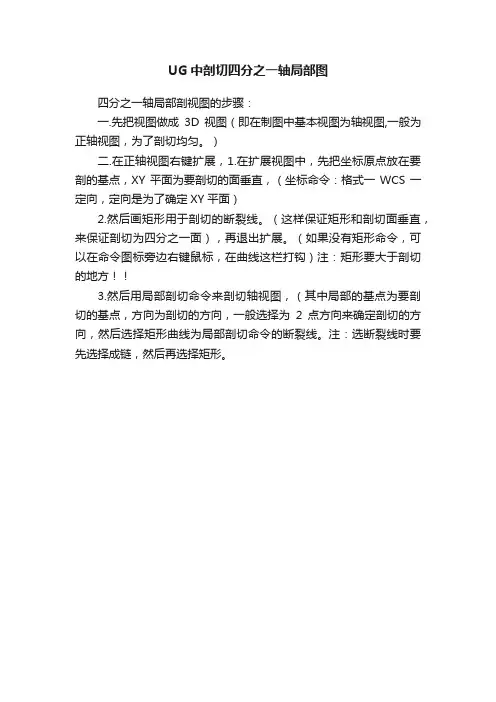

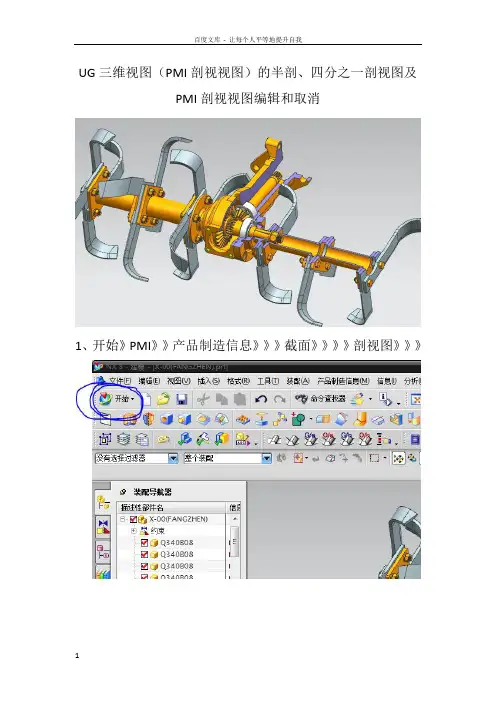

UG中剖切四分之一轴局部图
四分之一轴局部剖视图的步骤：
一.先把视图做成3D视图（即在制图中基本视图为轴视图,一般为正轴视图，为了剖切均匀。

）
二.在正轴视图右键扩展，1.在扩展视图中，先把坐标原点放在要剖的基点，XY平面为要剖切的面垂直，（坐标命令：格式一WCS一定向，定向是为了确定XY平面）
2.然后画矩形用于剖切的断裂线。

（这样保证矩形和剖切面垂直，来保证剖切为四分之一面），再退出扩展。

（如果没有矩形命令，可以在命令图标旁边右键鼠标，在曲线这栏打钩）注：矩形要大于剖切的地方！！
3.然后用局部剖切命令来剖切轴视图，（其中局部的基点为要剖切的基点，方向为剖切的方向，一般选择为2点方向来确定剖切的方向，然后选择矩形曲线为局部剖切命令的断裂线。

注：选断裂线时要先选择成链，然后再选择矩形。

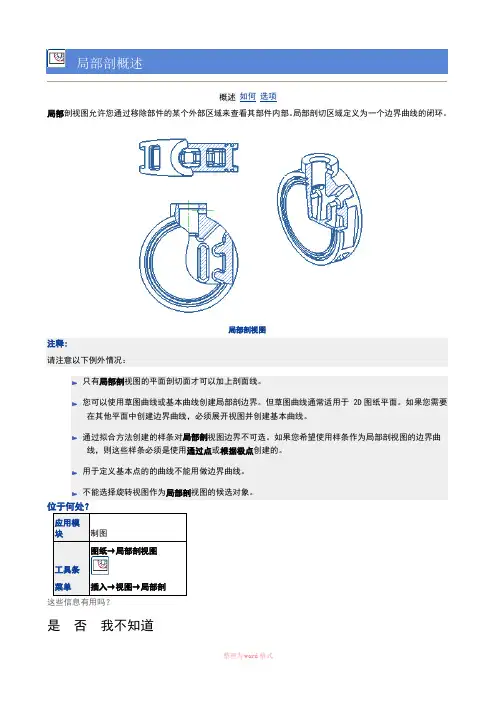

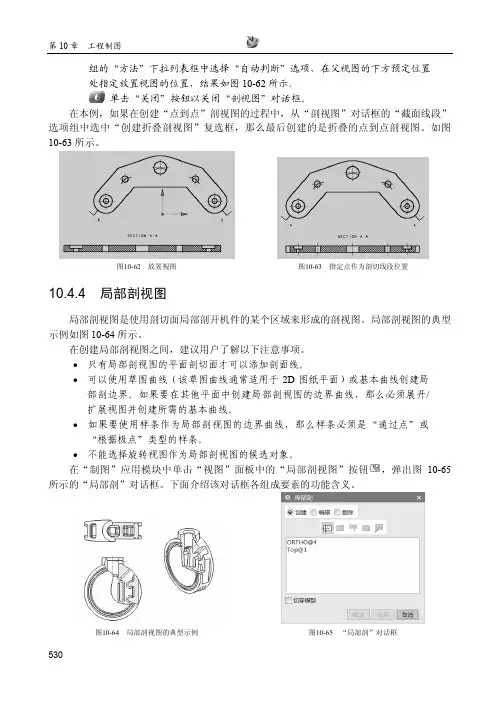

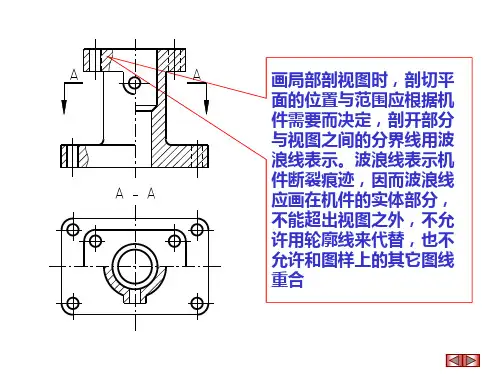

局部剖概述概述如何选项局部剖视图允许您通过移除部件的某个外部区域来查看其部件内部。

局部剖切区域定义为一个边界曲线的闭环。

局部剖视图注释:请注意以下例外情况：只有局部剖视图的平面剖切面才可以加上剖面线。

您可以使用草图曲线或基本曲线创建局部剖边界。

但草图曲线通常适用于 2D 图纸平面。

如果您需要在其他平面中创建边界曲线，必须展开视图并创建基本曲线。

通过拟合方法创建的样条对局部剖视图边界不可选。

如果您希望使用样条作为局部剖视图的边界曲线，则这些样条必须是使用通过点或根据极点创建的。

用于定义基本点的的曲线不能用做边界曲线。

不能选择旋转视图作为局部剖视图的候选对象。

位于何处？应用模块制图图纸→局部剖视图工具条菜单插入→视图→局部剖这些信息有用吗？是否我不知道创建正交局部剖视图概述如何选项1. 右键单击视图，选择扩展成员视图，即可展开制图视图。

2. 使用曲线工具条可创建与视图相关的曲线以表示局部剖的边界。

提示:创建曲线之前必须使曲线工具条显示出来。

要显示此工具条，右键单击工具条区域并选择曲线。

注释:对于仅需要简单正交局部剖的局部剖视图，不需要展开视图就可添加曲线。

您可以右键单击并使视图成为活动草图视图，然后添加草图曲线以定义局部剖边界。

您可以创建一组封闭曲线，或创建一条开放曲线，并让 NX 在创建过程中自动闭合边界。

这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖的范围。

3. 右键单击视图背景然后选择展开，即可展开制图视图。

4. 在图纸工具条上，单击局部剖视图，或选择插入→视图→局部剖。

5. 确保选择创建。

6. 选择已经添加了局部剖曲线的视图。

7. 选择一个基点。

您可以从图纸页上的任意视图中选择。

视图中显示基点和默认拉伸方向。

8. 如果默认的视图法向矢量不符合您的要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同的拉伸矢量。

9. 单击鼠标中键以转至选择曲线。

10. 选择该曲线。

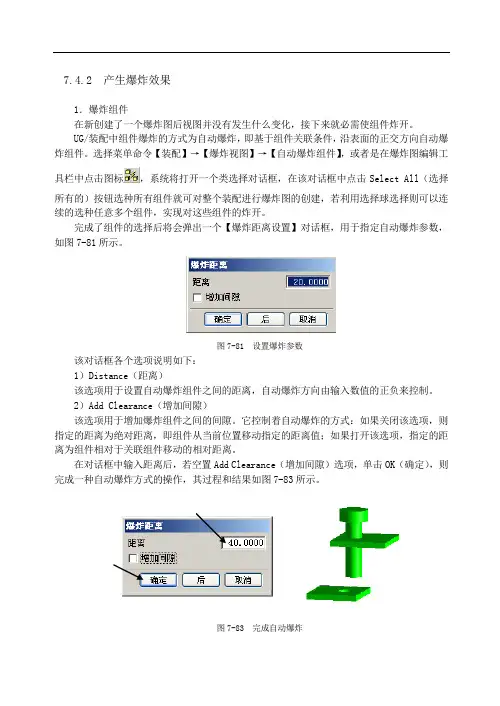

7.4.2 产生爆炸效果1．爆炸组件在新创建了一个爆炸图后视图并没有发生什么变化，接下来就必需使组件炸开。

UG/装配中组件爆炸的方式为自动爆炸，即基于组件关联条件，沿表面的正交方向自动爆炸组件。

选择菜单命令【装配】→【爆炸视图】→【自动爆炸组件】，或者是在爆炸图编辑工具栏中点击图标，系统将打开一个类选择对话框，在该对话框中点击Select All（选择所有的）按钮选种所有组件就可对整个装配进行爆炸图的创建，若利用选择球选择则可以连续的选种任意多个组件，实现对这些组件的炸开。

完成了组件的选择后将会弹出一个【爆炸距离设置】对话框，用于指定自动爆炸参数，如图7-81所示。

图7-81 设置爆炸参数该对话框各个选项说明如下：1）Distance（距离）该选项用于设置自动爆炸组件之间的距离，自动爆炸方向由输入数值的正负来控制。

2）Add Clearance（增加间隙）该选项用于增加爆炸组件之间的间隙。

它控制着自动爆炸的方式：如果关闭该选项，则指定的距离为绝对距离，即组件从当前位置移动指定的距离值；如果打开该选项，指定的距离为组件相对于关联组件移动的相对距离。

在对话框中输入距离后，若空置Add Clearance（增加间隙）选项，单击OK（确定），则完成一种自动爆炸方式的操作，其过程和结果如图7-83所示。

图7-83 完成自动爆炸在该对话框中输入了距离值后，再选中Add Clearance（增加间隙）选项，单击OK（确定）键，就可以实现另一种自动爆炸的效果，如图7-84所示。

图7-84 完成自动爆炸自动爆炸只能爆炸具有关联条件的组件，对于没有关联条件的组件不能用该爆炸方式。

2．爆炸效果调整采用自动爆炸，一般不能得到理想的爆炸效果，通常还需要对爆炸图进行调整。

在UG/装配中选择命令【装配】→【爆炸视图】→【编辑爆炸】，或者是在爆炸图编辑工具栏中点击图标，系统将会打开一个类选择对话框，在该对话框中要求用户选择需进行调整的组件，如上一节中所建立的自动爆炸图，其组件炸开后并没有呈现装配时的真实步骤，用户可以利用该命令对其进行进一步的调整，在打开的类选择对话框中选取组件。
