局部剖视图

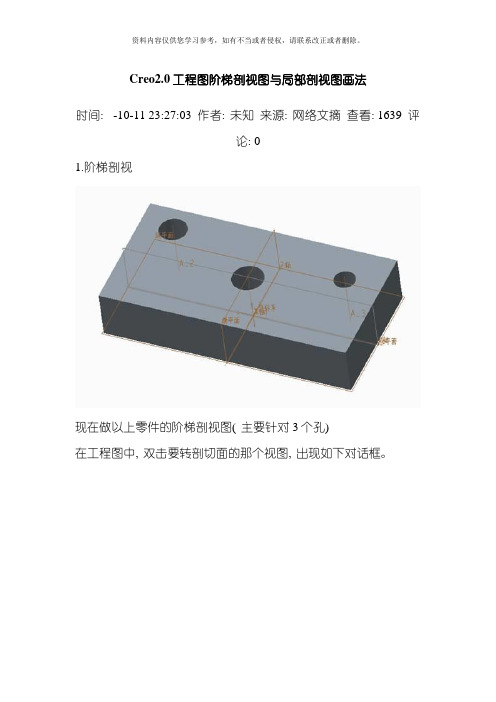

Creo2.0工程图阶梯剖视图与局部剖视图画法
时间: -10-11 23:27:03 作者: 未知来源: 网络文摘查看: 1639 评
论: 0
1.阶梯剖视
现在做以上零件的阶梯剖视图( 主要针对3个孔)
在工程图中, 双击要转剖切面的那个视图, 出现如下对话框。

出现上图的对话框, 选择截面。

选择2D横截面, 点绿色的”+”号出现下图的菜单管理器
偏移-双侧-单一-完成, 输入截面名称
输入完成出现下图对话框
选择”使用先前的”, 确定
出现如图所示的草绘窗口, 绘完点”草绘”中的”完成”, 再点下图的确定, 这样阶梯剖视就出来了。

NX（UG）阶梯剖和局部剖视图技巧及要点Internal Combustion Engine &Parts 0引⾔当前，机械CAD/CAM 技术的应⽤越来越⼴泛，⽽NX （UG ）软件就是机械CAD/CAM 技术中应⽤最普遍的软件之⼀。

NX （UG ）在机械CAD 模块中既能实现三维数字建模，也能实现三维到⼆维的转换即⼯程图的制作。

⽤NX （UG ）制作阶梯剖视图时，指定界⾯线的位置时，容易出现的问题是：①有的学者掌握不了多个点的选择；②有的学者不知道调整转向位置。

在作局部剖视图时问题：①有的学者所作的剖切范围有问题；②有的学者指定的⽮量⽅向不合适。

针对这些问题，下⾯通过实例些操作介绍这些问题的解决⽅法。

1模型结构分析如图1所⽰模型，这是⼀个叉架类零件，在零件的主要轮廓⾯内有2个圆孔，⼀个圆⾓；这两个圆孔个⼀个圆⾓均不在⼀个平⾯内，如果要全部表达则需要⽤阶梯剖视图。

零件的侧⾯有三个同样⼤⼩的圆孔，这3个⼩圆孔只需表达出⼀个就可以了，因此⽤局部剖视图表达。

图1阶梯剖及局部剖模型2阶梯剖视图打开已经创建好的三维模型，点击⽂件再点击新建按钮，此时弹出新建对话框，在此对话框中要设置图幅⼤⼩、单位、名称、存储位置等问题；设置完成后单击确定按钮。

然后系统会弹出视图创建向导对话框，点击“取消”按钮，进⼊⼯程图创建界⾯。

然后点击基本视图按钮进⼊视图创建，此过程中，模型视图选择俯视图，利⽤定向视图⼯具调整视图⽅向，法向选择模型的正⾯；调整X 向，使拨叉的主要轮廓在俯视图有实形，长度⽅向⽔平放置。

然后点击后，弹出剖视图对话框，⽅法选阶梯剖；指定⽮量选择已定义，指定X 轴；此时选项卡⾃动切换到“截⾯线段”下的“指定位置”，此时⽤⿏标选取“孔2”的圆⼼，选项卡将⾃动切换到，“视图原点”下的“指定位置”，这是需要⼿动把选项卡切换到“界⾯线段”下的“指定位置”，继续选择“孔3”的圆⼼、圆⾓的圆⼼；⾄此，完成“界⾯线段”的“位置指定”；再将选项卡⼿动切换到“视图原点”下的“指定位置”，拖动⿏标⾄图形的正上⽅，完成主视的阶梯剖视图。

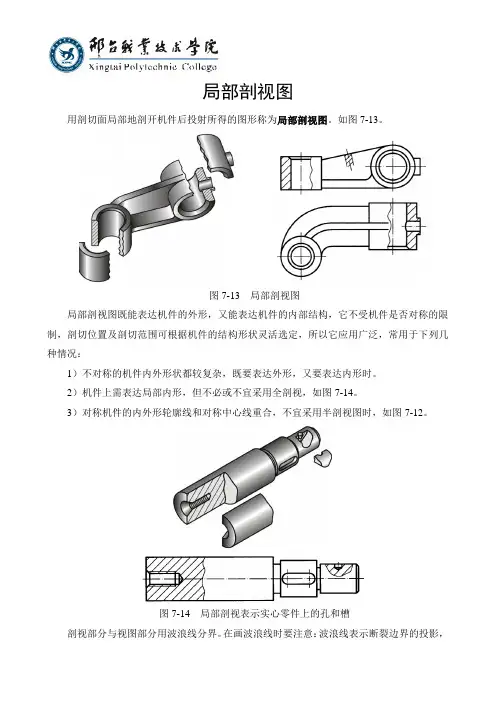

局部剖视图
用剖切面局部地剖开机件后投射所得的图形称为局部剖视图。

如图7-13。

图7-13 局部剖视图 局部剖视图既能表达机件的外形，又能表达机件的内部结构，它不受机件是否对称的限制，剖切位置及剖切范围可根据机件的结构形状灵活选定，所以它应用广泛，常用于下列几种情况：
1）不对称的机件内外形状都较复杂，既要表达外形，又要表达内形时。

2）机件上需表达局部内形，但不必或不宜采用全剖视，如图7-14。

3）对称机件的内外形轮廓线和对称中心线重合，不宜采用半剖视图时，如图7-12。

图7-14 局部剖视表示实心零件上的孔和槽
剖视部分与视图部分用波浪线分界。

在画波浪线时要注意：
波浪线表示断裂边界的投影，。

机械制图剖视图的种类及画法剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面; 二、画出剖切后的剖面区域;三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

? 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

? 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字，如“A-A”)。

在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a)中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45?或接近45?时，该图的剖面线应画成与水平成30?或60?，如图(b)所示。

(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法(GB/T 17453-1998)剖面符号(也叫剖面线)随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

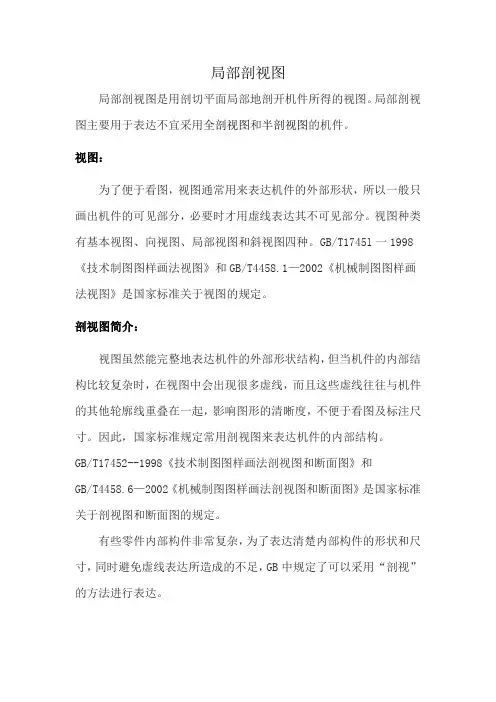

局部剖视图
局部剖视图是用剖切平面局部地剖开机件所得的视图。

局部剖视图主要用于表达不宜采用全剖视图和半剖视图的机件。

视图：
为了便于看图，视图通常用来表达机件的外部形状，所以一般只画出机件的可见部分，必要时才用虚线表达其不可见部分。

视图种类有基本视图、向视图、局部视图和斜视图四种。

GB/T1745l一1998《技术制图图样画法视图》和GB/T4458.1—2002《机械制图图样画法视图》是国家标准关于视图的规定。

剖视图简介：
视图虽然能完整地表达机件的外部形状结构，但当机件的内部结构比较复杂时，在视图中会出现很多虚线，而且这些虚线往往与机件的其他轮廓线重叠在一起，影响图形的清晰度，不便于看图及标注尺寸。

因此，国家标准规定常用剖视图来表达机件的内部结构。

GB/T17452--1998《技术制图图样画法剖视图和断面图》和
GB/T4458.6—2002《机械制图图样画法剖视图和断面图》是国家标准关于剖视图和断面图的规定。

有些零件内部构件非常复杂，为了表达清楚内部构件的形状和尺寸，同时避免虚线表达所造成的不足，GB中规定了可以采用“剖视”的方法进行表达。

根据剖切范围的不同，剖视图分为全剖视图、半剖视图和局部剖视图。

根据剖切面的不同，又将剖视图分为单一剖面剖切、旋转剖和阶梯剖等。

假想用剖切面（平面或曲面）剖切机件，将处在观察者和剖切面之间的部分移去，而将其余部分向平行于剖切面的投影面投射所得的图形称为剖视图，简称剖视。

通过机件前后对称面的正平面，假想把机件剖开，移去剖切平面前的部分，再向正投影面投射，就得到了位于主视图位置上的剖视图。

教你如何做局部剖视图
两种方式：封闭曲线和非封闭曲线
1.封闭曲线的方法
✓边缘曲线的创建（草图方式）
选中要剖切的试图，右键→激活草图（从6.0后草图功能集成到制图下面，所有的曲线都可以通过草图方便绘出）
或者可以通过这里进行切换，和图层的方式差不多
通过绘制样条曲线，选择封闭的方式，注意和视图相交的地方，尽量保持美观，因为这两条线条会最后在视图上显示出来。

✓使用局部剖命令
第一步选择视图
第二步选择点，就是剖切位置，一般是通过投影视图选取
第三步方向，不用自己选择，默认的一般都是正确的
第四步选择绘制好的边缘线
完成即可。

2.非封闭方法的创建
前期工作和前面的一样，只是样条是非封闭的
选择完毕后，会发现出线第五个选项，此时系统会自动的生成一条边界线，只需要选中中间部位，进行拖动就可以了，拖动后的线段在进行拖动，直到达到要求。

完成，即可搞定！方法总结：
1 草图在绘制边界曲线的使用，要注意必须在当前视图下绘制，否则选不中。

2 针对封闭和不封闭的两种方式，根据视图的实际情况选取，如果需要两个边界的话，则选择封闭的，如果一个边界的话，就选择开放的。

概述如何选项局部剖视图允许您通过移除部件得某个外部区域来查瞧其部件内部。

局部剖切区域定义为一个边界曲线得闭环。

局部剖视图注释:请注意以下例外情况:只有局部剖视图得平面剖切面才可以加上剖面线。

您可以使用草图曲线或基本曲线创建局部剖边界。

但草图曲线通常适用于２D图纸平面。

如果您需要在其她平面中创建边界曲线,必须展开视图并创建基本曲线。

通过拟合方法创建得样条对局部剖视图边界不可选。

如果您希望使用样条作为局部剖视图得边界曲线,则这些样条必须就是使用通过点或根据极点创建得。

用于定义基本点得得曲线不能用做边界曲线。

不能选择旋转视图作为局部剖视图得候选对象。

位于何处?应用模块制图工具条图纸→局部剖视图菜单插入→视图→局部剖这些信息有用吗?就是否我不知道概述如何选项1. 右键单击视图,选择扩展成员视图,即可展开制图视图。

2. 使用曲线工具条可创建与视图相关得曲线以表示局部剖得边界。

提示:创建曲线之前必须使曲线工具条显示出来。

要显示此工具条，右键单击工具条区域并选择曲线。

注释：对于仅需要简单正交局部剖得局部剖视图,不需要展开视图就可添加曲线。

您可以右键单击并使视图成为活动草图视图,然后添加草图曲线以定义局部剖边界。

您可以创建一组封闭曲线,或创建一条开放曲线,并让NX 在创建过程中自动闭合边界。

这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖得范围。

3. 右键单击视图背景然后选择展开,即可展开制图视图。

4. 在图纸工具条上,单击局部剖视图，或选择插入→视图→局部剖。

5. 确保选择创建。

6. 选择已经添加了局部剖曲线得视图。

7. 选择一个基点。

您可以从图纸页上得任意视图中选择。

视图中显示基点与默认拉伸方向。

8. 如果默认得视图法向矢量不符合您得要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同得拉伸矢量。

9. 单击鼠标中键以转至选择曲线。

10. 选择该曲线。

11. 单击鼠标中键以转至修改边界曲线。
