2. 半剖视图 当机件具有对称平面时，在垂直于对称平面的投影 面上投影所得的图形，可以对称轴中心线为界，一半画成剖视，另 一半画成视图，这样的图形称为半剖视图。 半剖视图的特点及适用对象：特点是半剖视图既能充分表达 机件的内部形状，又保留了机件的外部形状（可谓“内外兼顾” “两全其美”）；所以常采用它来表达内外形状都比较复杂的对称 机件（见例2）。当机件的形状接近于对称，且不对称部分已另有图 形表达清楚时，也可画成半剖视图。 画半剖视图时的注意事项： ①视图于剖视图的分界线应是对称轴中心线，（细点化线），也 不应与轮廓线重合。 ②机件的内部形状在半剖视图中已表达清楚，在另一半视图上就 不必再画出虚线，但对于孔或槽等，应画出中心线位置。

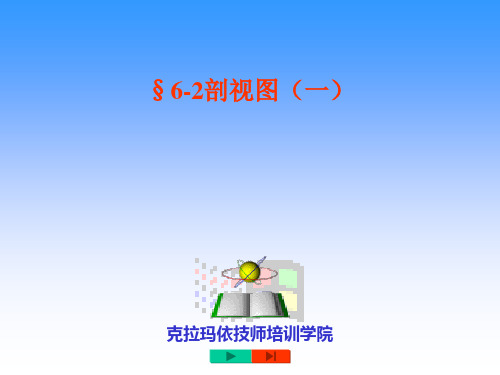

§6-2剖视图（一）
克拉玛依技师培训学院
教学目标及重点
教学目标： 1.理解剖视图的形成过程。 2.掌握全剖，半剖和局部剖视图的概念； 3.掌握全剖，半剖和局部剖视图的画法。 教学重点： 掌握全剖，半剖和局部剖视图的概念及 其画法。
为什么要用剖视图呢?
用视图表达零件时，对于零件上看不见的内部形 状（如孔、槽等）用虚线表达，则图上回出现虚实线 交叉重叠，不便于看图，也不便于画图和标注尺寸。 为了能（转虚为实）清楚地表达出零件的内部形状， 在机械制图中常用剖视的方法表达零件。
一.剖视图的概念
假想用 剖切平面剖开机件，将处在观察者和剖切平面之间 的部分 移去，而将其余部分向投影面投影所得的图形，称为剖视图（简称剖 A-A 视）。
剖面符号
留下的 部分 剖切 平面 移去的 部分
剖视图
剖视的主 视图，虚 线变为实 线。
投影方向
剖切 符号，所以不影响其它视图的完整性。如本例 的俯视图仍是完整的。

制图-剖视图.
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误

〔6〕局部剖的范围由绘图者自定，但要求保证波浪 线范围内外的投影关系准确无误。
〔7〕必要时，可以在已剖切局部中再次采用局 部剖，此时两处分界限仍为波浪线，但剖面线 应错开一点〔仍保持方向、间隔一致〕。
〔剖中剖〕
〔8〕在一个视图中，采用局部剖视图的部位不 宜过多，否那么会显得零乱以致影响图形清晰。
( 3〕 波浪线不应与其它图线重合或画在它们的延 长线位置上。
〔4〕 当被剖切构造为回转体时，允许将该构造的轴线 作为局部剖视图与视图的分界限。
〔5〕 当用单一剖切平面剖切，且剖切位置明显 时，局部剖视图的标注可以省略。
当剖切平面的位置不明显或剖视图不在根本视图位 置时，应标注剖切符号、投射方向和局部剖视图的名 称。
d) 剖视图省略标注的情况：
当剖视图按根本视图关系配置时，可省略箭头。
当单一剖切平面通过物体的对称平面或 根本对称平面，且剖视图按根本视图关系 配置时，可以不加任何标注。
二、剖视图的种类
1、根据剖切范围来划分，剖视图可分为全剖视图、 半剖视图和局部剖视图。 2、根据剖切平面来分：
单一剖切面剖切〔全剖、半剖、局部剖〕 几个相交的剖切平面〔旋转剖、复合剖〕 几个平行的剖切平面〔阶梯剖〕 倾斜的剖切平面〔斜剖〕 组合的剖切平面〔复合剖〕
b) 剖面符号的倾斜方向左右均可，但同一个 机件的各个图形中那么应方向一致、间隔相等。
c) 当图形的主要轮廓线与水平方向成45°时， 该图形的剖面符号应画成30°或60°的平行线， 但方向仍应与同一机件的其他图形一致。
〔4〕虚线处理
为了使剖视图清晰，但凡其它视图上 已经表达清楚的构造形状，其虚线省略 不画；但对于未表达清楚部位的虚线仍 应画出。
〔四〕斜剖
用通过机件上倾斜构造的轴线或对称平面，且垂直 于根本投影面的剖切平面将机件剖开。 适用范围：适用于存在倾斜内部构造的机件。

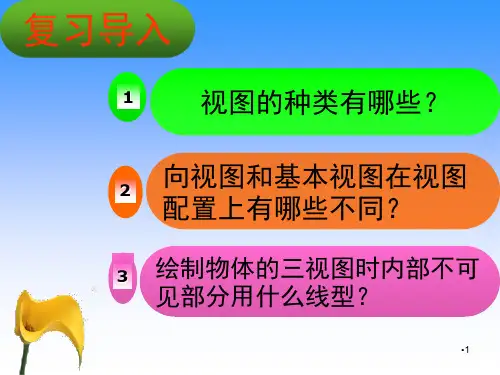

复习导入
1 视图的种类有哪些？ 向视图和基本视图在视图
2 配置上有哪些不同？
3 绘制物体的三视图时内部不可 见部分用什么线型？
•1
6.2 剖 视 图
• 问题： 当机件的内部形状较复杂时，视图上将出 现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图 •2
本次课你要学习的知识：
剖视图概述 （剖视图的形成、概念、有关术语）
标注方法等，均系国标规定，必须很好掌握，
才能画出合格的工作图。
•19
五、作业
1、
A —A
A
A
2、超链接
•20
课后思考
A—A
本图中物体用单一剖切面
全剖视图来表示有何不妥？
•21
•22
术语解 释
剖切面: 剖切被表达物体的假想平面
•23
术语解 释
剖面区域：
剖切面与物体的接触部分
剖面符号：
•24
术语解 释
剖切面后方的
虚线不画
可见部分要全
部画出。
•8
A -A ③
A 标注内容：
①剖切符号 ② ② 剖切线 ③ 剖视图的名称
标注
注意：
当单一剖
切面通过
物体的对
称平面，
A
且剖视图
按投影关
① 系配置，
中间又无
其它图形隔开可省ຫໍສະໝຸດ 略标注。 •9注意事项
1 “假想”剖开，取剖视后其它视图不受影 响， 仍为完整图形。
2 剖切面一般通过物体的对称平面或基本对 称平面（以保证图形内不出现不完整的要 素）, 并平行或垂直某一投影面。
C-C
A
AB
BC
C
•12

局部剖视图 用剖切面局部地剖开机件所得的剖视图。 用于表达局部内部结构形状（内外兼顾）。
局部剖视图示例
局部剖视图中，剖与未剖部分的分界一般用波浪线表示， 波浪线不应与其他图线或图线的延长线重合。
当被剖结构为回转体时，允许将该结构的轴线作为局部剖 视与视图的分界线。
机件在对称面上有棱边，不宜用半剖视表示时， 可用局部剖视表示。
除单一剖切平面通过机件的对
称面或剖切位置明显，且中间又 无其他图形隔开时，可省略标记 外，其余都必须标注剖切标记。
标记为在剖切平面的起、迄、
转折处画出粗短画，并注上相同 的字母，在起、迄的粗短画外端 画出箭头表示投射方向。在所画 的剖视图的上方用相同的字母标 注其名称“×—×”。
机件的各种表示法——断面图
剖视图概念
画剖视图的方法和步骤
（1）画视图底稿。 （2）确定剖切平面的位置。
画出剖面区域。剖面区域内画剖面符号。 （3）画出剖切平面后可见部分的投影。
画出必要的细虚线。 （4）剖视图标注，图线描深。
剖视图的画法
A－A
A
A
• 确定剖切面的位置：剖切面尽量通过机件较多的内部结构 （孔、槽等）的轴线、对称面。
相交平面剖切机件 肋的画法
动画
几个相交平面剖切机件的图例
由于三个剖切平面不与基本投影面平行，其剖视图 采用展开画法。
动画
几种剖切面组合剖切机件
动画
剖视图的种类
剖视图分为： 全剖视图 半剖视图 局部剖视图
全剖视图--用剖切面完全地剖开机件所得的剖视图。
全剖视图主要用于表达不对称机件、外形简单的 对称机件的内形。
半剖视图 当机件具有对称平面时，在垂直于对称平面
的投影面上投射所得的图形，可以对称中心线为界,一半画 成剖视图，另一半画成视图，这样的图形称为半剖视图。

局部剪切破坏是介于整体剪切破坏和冲切破坏之间的 一种破坏形式。剪切破坏也从基础边缘开始，但滑动面 不连续、不完整，基础两侧隆起不明显。
F
地面隆起不明显
滑动面不连续、不完整 基础边缘处的土开 始发生剪切破坏
局部剪切破坏示意图
Ⅰ
Ⅱ
松砂、 一般黏 性土
较密实砂 土、中等 以上的坚 硬黏土
冲切破坏
冲切破坏是由于基础下软弱土的压缩变形使基础连续下沉，当荷载
继续增加到某一数值时，基础侧面附近的土体因垂直剪切而破坏，好 像基础“切入”土中。发生冲切破坏时，以显著的沉降为突出特征， 地基中没有出现明显的连续滑动面，基础两侧看不出地面隆起，基础 没有很大的倾斜。
饱和软黏土、松散的粉土、细砂、 新填土等地基，由于基础埋置深度 和荷载条件如荷载大小、加荷速率 等，常会出现冲切破坏。
冲切破坏示意图
土力学 Soil Mechanics
有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
适用条件：
均匀地基，条形基础，中心荷载，一般加荷条件
地基破坏形式影响因素：
地基的压缩性特征、基础埋置深度、荷载大小、荷载性 质（如有 无水平荷载）、加荷方式、加荷速率、应力水平、应力路径等。
6.2.2 地基破坏的基本形式
地基破坏的基本形式
工程经验和试验都表明，地基的破坏有三 种基本形式
地基破坏形式Байду номын сангаас
整体剪切破坏
局部剪切破坏
冲切破坏
整体剪切破坏
整体剪切破坏，土体的变形包含三阶段：
当基础荷载较小时，基底压力p与沉降s近似成直线关系； 随着荷载增加，在基础边缘处的土开始发生剪切破坏，荷载继续增加，
剪切破坏区逐渐扩大，压力p与沉降s之间成曲线关系，属弹塑性变形阶 段。

用交线代 替波浪线
正确
错误
正确
剖视图
剖视图的种类
局部剖视图
上一页 下一页
波浪线不应画在其它图线的延长线上
画在轮廓线的延 长线位置
错误
剖视图
剖视图的种类
正确
局部剖视图
上一页 下一页
剖视图
上一页 下一页
剖视部分与视图部分 用波浪线分界
虚拟 局部剖 （不对称机件）
剖视部分与视图部分 用波浪线分界
剖切位置明显的局部剖视图，一般都省略剖视图的标注。
剖视图
剖视图的种类
局部剖视图
上一页 下一页
局部剖应用范围（2）
机件上需表达局部内形，但不必或不宜采用全剖视。
虚拟 局部剖 （不必不宜全剖）
ቤተ መጻሕፍቲ ባይዱ
剖视图
剖视图的种类
局部剖视图中断裂边界（波浪线）画法注意事项
波浪线表示断裂边界的投影，只能画在机件的实体上（剖切面 与观察者之间的通孔、槽结构处不应画波浪线，波浪线也不应超 过机件的外形轮廓线）
孔处无断裂轮廓
超出机体
剖视图
错误
剖视图的种类
正确
局部剖视图
上一页 下一页
波浪线不要和图样上其它图线重合
与面的投影 线重合
机械制图
MECHANICAL DRAWING
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为 局部剖视图。
局部剖视图的剖切位置及剖切范围可根据机件的 结构形状灵活选定，所以它应用广泛。
剖视图
剖视图的种类
上一页 下一页
局部剖应用范围（1）
不对称的机件内外形状都较复杂，既要表达外形，又要表达 内形时。
局部剖视图
