捷顺门禁系统培训(调试类)
- 格式:pptx
- 大小:4.05 MB
- 文档页数:34
综合门禁管理系统软件调试/功能说明书深圳市捷顺科技实业有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRYCO.,LTD概述1.1概述本门禁管理系统软件主要是配套一拖四门禁系统、一拖一门禁系统、JS6437VFD 信息门禁系统、JS6440-EM/IC门禁系统、JS6446-EM门禁系统、JS6417/JS6421/JS6423一体式EM门禁系统、JSMJY06-EM门禁系统而特定开发的,其功能强大、操作简单、使用安全,完全满足各种规模大小的企业、公司,或者学校、商店等其他各种部门门禁管理的需要。
本软件是工作在Windows系统环境下的智能非接触式卡门禁管理系统,结合本公司自行研发的门禁管理系统软件可与不同型号的各类门禁控制器、各类读卡器与销售的卡片配套使用,其可在Windows98、WindowsMe、Windows2000、Windows2003、WindowsXP等系统平台下工作。
在使用本软件前,建议用户按以下配置:系统平台:Windows系统,Office2000系统(用于支持报表浏览打印);CUP:PIV或PIV级兼容机以上;硬盘:空余1G空间;显示器:支持800×600以上分辨率(相应显示卡);内存:128M;主机:需有CD-ROM,用于安装管理软件;另外需配有打印机,用于打印报表数据。
安装与启动2.1 安装与启动在使用本系统之前必须先安装管理软件及其使用的数据库(该管理软件支持两种数据库<SQL SERVER数据库和Oracle数据库>)。
用户只要使用本系统,随产品单中会有本系统的管理软件安装光盘一张,其内有管理软件的安装程序与产品的说明文档,此软件的安装步骤如下:步骤一:先安装SQLSERVER7.0/2000或Oracle8i/Oracle9i数据库管理软件.步骤二:将软件安装光盘放入电脑的光盘驱动器中,打开“我的电脑”找到光盘驱动器,双击它进入如图1-1所示的目录中,其内有一“Setup.exe”文件(安装之前先读“readme”)。
1JSMJY08A 门禁调试一、设备概述JSMJY08A 门禁是在原Y08的基础上进行升级,优化外观结构、扫码效率、网页配置。
因此JSMJY08A 是一款外观精美,安装简便,支持刷卡、蓝牙、二维码、手机APP 、按钮等多种开门方式的一款互联网门禁设备。
除了当一体式门禁使用外,还可以当领御梯控访客的呼梯读卡器来使用(IE 中设置读卡器模式)。
二、 网络结构图用户授权机开门按钮 交换机G3系统安全服务机(可选)NVR网络摄像机高清网络 摄像机电锁1#开门按钮电锁 N #Y08A Y08A证件扫描仪发行器打印机4 G网关报警设备报警设备 云三、产品介绍1产品外观2产品参数支持卡类:IC卡、CPU卡、捷顺通卡、业主\访客二维码、手机蓝牙。
应用模式:门禁模式、读卡器模式注:业主二维码、手机蓝牙应用需要搭配捷生活APP使用。
当读卡器模式应用时,只能当领御梯控访客的读卡器。
3产品接口正面图背面图23线槽局部视图 从右到左1~8四、 产品安装规范1 产品外形安装尺寸电源输入 1 红 +12V 2 黑 GND 信号输入3 白 MC4 绿BUTTON 5 黄FIRE 锁干接点输出6 棕NO 7 紫 COM 8 灰NC2产品安装示意图安装前,需先把装墙板螺钉拆下,取出装墙板,用M4x20的螺钉把装墙板固定在86盒上,确定防撬磁铁位置正确后,把门禁上面壳的扣位对正装墙板的扣位,把门禁上部压到底,再把门禁往上推,然后把门禁压入装墙板,打上M3x6的装墙板螺钉。
1. 2. 3.五、系统调试1调试流程图安装SQL2008 安装软件打开软件建立门禁工作站,并开、关一次人行终端软件参数下载硬件初始化设备注册4调试过程中需要用到的软件:G3物业版一卡通管理软件V3.3.0 SP1及以上版本、浏览器、Y08A门禁程序版本V2.0➢一卡通管理软件:住宅物业专业版管理软件V3.3.0 SP1。
G3标准版2017V1.0.0➢浏览器:IE浏览器/火狐浏览器➢Y08A门禁程序发布版本:V2.02硬件调试拆下装墙板,防撬磁铁脱离Y08A设备,设备处于防撬报警状态,扫描恢复出厂设置专用二维码,设备会产生一次长鸣,指示灯变为黄灯,恢复出厂设置成功后,设备会有连续的“嘀”-“嘀”声,恢复出厂设置成功后,设备IP变成192.168.0.2。
【捷顺科技】⼈脸测温门禁JSMJY10-MK调试说明⼈脸测温门禁JSMJY10-MK调试说明Auth:测试部—江颖警⼀、现场安装⾼度推荐1、装在三脚架上,推荐竖⽴安装,Y10顶部距离地⾯1.45⽶处2、装在通道闸上⾼度已固定,推荐向上倾斜10°具体⾼度、⾓度,应以现场⼈群⾼度为准,合理调整⾼度与⾓度。
⼆、软件调试说明1、搜索添加设备:搜索添加Y10-MK设备,与搜索添加Y10设备⼀致,设备类型仍为“Y10门禁控制器”。
2、⼈脸凭证下发:1使⽤正常的⼈脸照⽚注册、发⾏⼈脸凭证即可,⽆需使⽤佩戴⼝罩照⽚。
3、⼈脸测温门禁配置:运维中⼼—设备配置—选到Y10-MK设备,在基本信息内,可设置温度检测开启/关闭、正常温度范围、⾼温是否允许通⾏、是否佩戴⼝罩检测开启/关闭。
需注意,此版本:正常温度范围低温暂不应⽤,如设置成35°C以下未⾮正常温度,检测到35°C以下也不会产⽣报警;温度补偿设置暂未实现;温控设备设置与Y10-MK⽆关,⽆需设置。
2在开门时段内,可设置设备作为⼈脸识别鉴权设备使⽤、或仅作为测温设备使⽤。
作为⼈脸识别鉴权设备使⽤,勾选⼈脸开门⽅式,不勾选视频测温。
仅作为测温设备使⽤,勾选视频测温,不勾选⼈脸开门⽅式。
3仅作为测温设备使⽤时,⾼温是否允许通⾏、检测⼈员佩戴⼝罩功能,可同时使⽤。
需注意,此版本:开门⽅式内⾝份证读卡、视频测温加检测⼝罩两个配置项⽆效,请勿勾选4、鉴权通⾏:⑴关闭是否佩戴⼝罩检测,⼈脸识别+测温鉴权通⾏场景流程:①识别到已注册的⼈脸②Y10-MK界⾯会提⽰“请在50cm内测温”4旗开得胜③靠近Y10-MK设备50cm处,额头对准画⾯内测温区④测温鉴权通⾏5旗开得胜⑵启⽤是否佩戴⼝罩检测,⼈脸识别+测温鉴权通⾏场景流程:①识别到已注册的⼈脸②Y10-MK界⾯会提⽰“请在50cm内测温”③靠近Y10-MK设备50cm处,额头对准画⾯内测温区④若佩戴⼝罩,测温鉴权通⾏;若⽆佩戴⼝罩,提⽰“请佩戴⼝罩”67⑶关闭是否佩戴⼝罩检测,仅测温鉴权通⾏场景流程:①识别到所有⼈脸②Y10-MK界⾯会提⽰“请在50cm内测温”③靠近Y10-MK设备50cm处,额头对准画⾯内测温区④测温鉴权通⾏8⑷启⽤是否佩戴⼝罩检测,仅测温鉴权通⾏场景流程:①识别到所有⼈脸②Y10-MK界⾯会提⽰“请在50cm内测温”③靠近Y10-MK设备50cm处,额头对准画⾯内测温区④若佩戴⼝罩,测温鉴权通⾏;若⽆佩戴⼝罩,提⽰“请佩戴⼝罩”⑸关闭测温鉴权,仅⼈脸识别场景流程:此场景⼤体与Y10⼈脸识别场景⼀致,戴⼝罩或不带⼝罩都能识别,若开启⼝罩检测,未佩戴⼝罩,提⽰“请佩戴⼝罩”9。
旗开得胜1JSMJY09A 门禁调试一、设备概述JSMJY09A 门禁是我司新研发的一款采用TCP/IP 组网模式,集IC 卡、手机APP 、蓝牙、人脸、密码组合认证的门禁产品功能于一体的门禁。
外观精巧美观,安装拆卸方便,并设有防撬报警以防止被盗或非法拆卸。
此外本产品还具有火警报警功能、开门超时未关报警功能,使系统更加安全、可靠。
二、 网络结构图TCP/IP交换机路由器服务器云端运维平台管理平台车行发行器打印机扫描仪用户授权机人脸采集终端Y09AG3/JSDSY09A报警设备开门按钮电磁(力)锁Y09ANVR网络摄像机通道闸(安装于通道闸上部或配立柱)旗开得胜三、产品介绍1.产品外观22.产品接口3四、产品安装规范1.产品安装示意图安装前,需先把装墙板螺钉拆下,取出装墙板,用M4x20的螺钉把装墙板固定在86盒上,确定防撬磁铁位置正确后,把门禁上面壳的扣位对正装墙板的扣位,把门禁上部压到底,再把门禁往上推,然后把门禁压入装墙板,打上M3x6的装墙板螺钉。
五、系统调试1.调试流程图其他门禁产品,比如领域控制器、Y07系列、一拖多系列、梯控系列、等通过以下方式调试:45Y08、Y09系列通过以下方式调试:调试过程中需要用到的软件:G32017标准版一卡通管理软件1.0.1及以上版本、浏览器、Y09A 门禁程序版本V1.0一卡通管理软件:G32017标准版一卡通管理软件1.0.1浏览器:IE 浏览器Y09A 门禁程序发布版本:V1.0安装SQL2008 安装软件打开软件建立门禁工作站,并开、关一次人行终端硬件初始化Web 端设备注册 软件参数下载2.硬件调试在Y09A门禁底部有个恢复出厂设置小孔,用尖锐针状物插入小孔长按5秒,直到设备设备语音播报“恢复出厂设置中,请稍等”且蜂鸣器有“嘀嘀”鸣叫即可,此时IP 为192.168.0.10本调试步骤是第一次建立数据库、调试第一台Y09A门禁时的步骤软件FTP必需建好并设置好。
捷顺道闸培训课程一、课程介绍捷顺道闸培训课程是针对捷顺道闸系统的使用和维护而设计的培训项目。
该课程旨在帮助学员全面了解和掌握捷顺道闸系统的原理、安装、配置和维护等知识,提高道闸系统的使用效率和稳定性。
本文将详细介绍捷顺道闸培训课程的内容和目标。
二、课程内容1.捷顺道闸系统概述:介绍捷顺道闸系统的基本概念、主要组成部分及其功能。
2.捷顺道闸系统安装:讲解捷顺道闸系统的安装流程、安装环境要求、安装步骤和注意事项。
3.捷顺道闸系统配置:介绍捷顺道闸系统的各种配置选项,包括车道设置、开闸方式、停车策略等。
4.捷顺道闸系统故障排除:讲解捷顺道闸系统的常见故障及其排除方法,包括硬件故障和软件故障。
5.捷顺道闸系统维护:指导学员学习如何对捷顺道闸系统进行日常维护,包括清洁保养、固件升级等操作。
三、课程目标通过参加捷顺道闸培训课程,学员将达到以下目标:1.全面了解捷顺道闸系统的原理和功能:学员将了解捷顺道闸系统的工作原理、各个组件的功能以及系统的整体架构。
2.熟悉捷顺道闸系统的安装和配置流程:学员将学会如何正确安装捷顺道闸系统并进行各项必要的配置。
3.能够独立排除捷顺道闸系统的常见故障:学员将学习故障排除的方法和技巧,能够快速识别和解决捷顺道闸系统的常见故障。
4.具备捷顺道闸系统的日常维护能力:学员将学会如何进行捷顺道闸系统的日常维护工作,确保系统的稳定运行。
四、课程形式捷顺道闸培训课程将以理论讲解和实践操作相结合的形式进行。
在理论讲解环节,讲师将详细解释捷顺道闸系统的相关概念和操作流程,回答学员提出的问题,并提供实际案例进行分析讨论。
在实践操作环节,学员将通过模拟实际操作的场景进行实操练习,包括系统安装、配置、故障排除和维护等。
五、课程总结通过本文的介绍,我们可以了解到捷顺道闸培训课程的内容和目标。
参加此课程可以帮助学员全面掌握捷顺道闸系统的使用和维护技能,提高道闸系统的效率和稳定性。
希望本课程能够帮助到大家,欢迎广大道闸系统用户报名参加!。
JSMJY08A-ETI门禁软件调试说明书一、设备简介JSMJY08A-ETI门禁是在原Y08A的基础上进行升级,优化外观结构、扫码效率、网页配置。
因此JSMJY08A是一款外观精美,安装简便,支持刷卡、蓝牙、二维码、按钮多种开门方式的一款互联网门禁设备。
二、设备结构图12正面图 背面图线槽局部视图 从右到左1~8三、 主要功能特点电源输入 1 红 +12V 2 黑 GND 信号输入 3 白 MC 4 绿 BUTTON 5 黄 FIRE 锁干接点输出6 棕 NO7 紫 COM8 灰 NC支持卡类:IC卡、、业主\访客二维码、手机蓝牙应用模式:门禁模式、读卡器模式注:业主二维码、手机蓝牙应用需要搭配捷生活APP使用。
当读卡器模式应用时,只能当领御梯控访客的读卡器。
四、门禁应用模式软件调试方法和步骤1.软件调试相关工具调试过程中需要用到的软件:G32017标准版一卡通管理软件1.0.2及以上版本、浏览器、一●浏览器:IE浏览器/火狐浏览器●Y08A门禁程序发布版本:V2.02.调试步骤:本调试步骤是第一次建立数据库、调试第一台Y08A-ETI门禁时的步骤。
2.1 Y08A门禁硬件恢复出厂设置拆下装墙板,防撬磁铁脱离Y08A设备,设备处于防撬报警状态,扫描恢复出厂设置专3用二维码,设备会产生一次长鸣,指示灯变为黄灯,恢复出厂设置成功后,设备会有连续的“嘀”-“嘀”声,恢复出厂设置成功后,设备IP变成192.168.0.2。
然后安上装墙板,使防撬磁铁复位。
不然设备一直处于防撬报警状态,设备注册后还是会不停“嘀”-“嘀”响,对于不方便拆装的可将门禁设备重新上电启动,在启动后60秒内扫码恢复出厂设置。
2.2 捷服务app项目设备采集通过登录捷服务app,在主界面的点击“项目设备采集”通过项目标号或名称模糊查询查找到项目,选择项目再扫描搜索设备,扫描设备后会显示连接设备的蓝牙MAC地址,设备绿灯会常亮且会有“滴~滴~滴~滴~”蜂鸣器提示。
云门禁V1.1.0升级项目培训文档一、设备简介云门禁产品包括门禁盒子和下属门禁。
门禁盒子目前可以接入VOIP、Y08A-Q-N、Y08A-02-N、Y08A-N、Y09B等门禁。
门禁盒子具有2种工作模式,分别是本地模式和中心模式。
本地模式下盒子本身具有管理软件功能,直接管理门禁设备;中心模式下,门禁盒子接入JieLink+管理软件,由JieLink+来管理门禁盒子和门禁。
系统拓扑图如下:12二、设备结构图1.门禁盒子结构盒子正侧面图3盒子背侧面图说明:a)预留网口实际使用时不支持接入网线。
b)232串口接口,除了第二口接身份证读卡器之外,其他口不支持。
串口旁边有明确的标识哪个口接身份证读卡器。
c)485预留接口、报警输出预留接口目前不支持任何设备接入。
4门禁盒子内部结构图2.VOIP门禁结构VOIP门禁正面图5VOIP门禁背面图说明:a)门禁接锁排线的12V、GND不是VOIP门禁输出的,是在VOIP门禁采用开关电源供电的时候,开关电源给VOIP门禁供电的输入口。
b)VOIP门禁的供电方式有两种:一种是采用标准的POE电源供电,另外就是跟之前的Y08门禁一样采用可调电源供电。
请注意两种供电方式不能同时使用。
6VOIP门禁内部结构图3.Y08A-Q结构74.Y08A-02结构Y08A-02正面图8Y08A-02背面图9Y08A-02内部图10旗开得胜5.Y08A-N结构11旗开得胜12旗开得胜6.Y09B结构13Y09B摄像头为1080P三、设备调试步骤1.设备准备a)门禁盒子二个(带电源、显示器、键盘、鼠标、耳麦、摄像头)。
b)VOIP、Y08A-Q、Y08A-02、Y08A-N、Y09B门禁若干。
14c)服务器电脑一台,用于中心模式调试。
d)网络交换机一台。
e)网线若干,排插若干。
f)合法PSAM卡若干,分主卡和认证卡。
盒子和Y09B认证激活使用。
g)项目编号二个,如测试的项目编号为P180904442。
电梯门禁系统调试说明书目录一简介-------------------------------------------------------- 3⑴功能特点------------------------------------------------- 4⑵系统参数------------------------------------------------- 4三系统原理---------------------------------------------------- 4⑴楼层控制------------------------------------------------- 5⑵对讲联动------------------------------------------------- 5⑶呼梯控制------------------------------------------------- 5四系统接线---------------------------------------------------- 5五功能介绍---------------------------------------------------- 6⑴门禁主控制板--------------------------------------------- 6⑵门禁输出控制板------------------------------------------- 8⑶门禁输入转换板(选配功能)------------------------------ 12六设备安装--------------------------------------------------- 13⑴控制箱体尺寸-------------------------------------------- 13⑵控制向安装位置------------------------------------------ 14七硬件调试--------------------------------------------------- 15八综合调试--------------------------------------------------- 16⑴安装和系统登录------------------------------------------ 16⑵硬件机号设置与初始化------------------------------------ 17⑶读取加载时间-------------------------------------------- 17⑷系统工作状态设置---------------------------------------- 17⑸设置时间段和有效时间组---------------------------------- 17⑹用户卡使用---------------------------------------------- 19⑺保安卡使用---------------------------------------------- 19⑻临时卡使用---------------------------------------------- 20⑼对讲联动使用-------------------------------------------- 20⑽卡挂失-------------------------------------------------- 20⑾卡解挂-------------------------------------------------- 20⑿退卡---------------------------------------------------- 20⒀实时监控------------------------------------------------ 21⒁记录提取------------------------------------------------ 21⒂报警现场恢复-------------------------------------------- 21⒃节假日设置---------------------------------------------- 21⒄控制器重载---------------------------------------------- 21⒅数据初始化---------------------------------------------- 21九注意事项--------------------------------------------------- 22十保养与维护------------------------------------------------- 22⑴硬件维护常识-------------------------------------------- 22⑵软件维护常识-------------------------------------------- 22一简介捷顺电梯门禁综合系统是捷顺在门禁领域的又一个新的突破,可以兼容市面上大多数的电梯,功能强大,结构化设计配置灵活,具有多种控制方式,在不影响原有电梯的布线基础上,对电梯楼层信号进行采集,与电梯系统进行有机的结合,并通过电梯门禁的权限管理,控制电梯楼层信号,以达到电梯楼层的登记,同时,结合楼层的输入信号,与楼宇的对讲系统实行联动,配以电脑管理软件,实现楼宇管理的智能化和数字化。

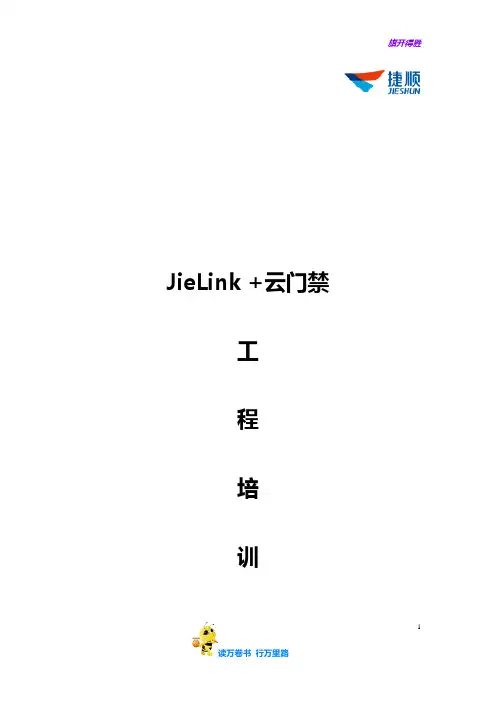

JieLink +云门禁工程培训1文档深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD2说明:本文档只对嵌入式门禁设备如何注册到jielink软件以及注册后如何调试进行介绍,关于jielink软件上的其他功能和云门禁硬件设备的介绍不在本培训文档中进行说明,jielink软件+工控机盒子的功能调试请参考《jielin+智能终端操作平台系统能够工程培训文档》,云门禁基本功能调试请参考《云门禁工程培训文档》JieLink+智能终端操作平台系统工程培训云门禁工程培训文档.docx31JieLink+智能终端操作平台JieLinkV1.1.0接入嵌入式门禁盒子,门禁盒子/VoIP版本需为1.0.3及以上版本。
开门方式支持刷卡、卡加密码、公共密码、胁迫密码、远程开门、远程常开/常闭、按钮开门APP开门、蓝牙开门、对讲开门以及时间段常开/常闭。
1.1软件安装环境安装环境请参考jielink智能终端操作平台系统工程培训文档1.2软件安装步骤1.2.1服务器环境配置服务器环境配置请参考jielink智能终端操作平台系统工程培训文档1.2.2中心安装中心安装分为JieLink+智能终端操作平台、文件服务、数据库、时间服务器四个部分,每个服务器可以单独部署。
其中JieLink+智能终端操作平台又包含中心服务、管理端软件、对讲服务。
数据库全新安装,先安装MySQL服务再创建JieLink+数据库。
若服务器已安装其他版本MySQL服务,请先将其卸载再执行全新安装。
也可以使用已存在的数据库服务只创建JieLink+数据库。
1.打开安装包,选择“Setup.exe”安装。
12.操作平台服务设置,如果服务器有多个IP,请选择与设备通信的IP地址。
23.文件服务器设置,采用协议,用于传输存储图片、日志文件、安装包。
端口默认即可,文件存储路径建议选择空间较大的非系统盘。
捷顺停车场系统硬件调试停车场系统调试步骤:设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试。
一、设备接线1系统设备组成:2出入口控制机接线(现场有变更建议参考控制机附图)说明:上图为P19菲尼克斯端子主要接线口:A、10、11接地感线圈B、2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND,若使用RS485开闸则只需接GND、12V、道闸RS485A、道闸RS485BC、8、9接485转换器的A(485+、)B(485-)3道闸隔离板接线A、作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离,且具有道闸RS485接口的隔离及防雷保护的功能,可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰,并增强道闸RS485接口的抗雷击、干扰能力。
B、接线方法见下图(有两种接线方式,一种为电平开闸模式,只需将图中接带※标识的端子即可,适用于所有道闸,另一种为RS485模式,只需接不带※标识的端子,只用于数字道闸)123J112345678J3123456J4道闸485隔离板JSPJ0104接线图485A 485B PGNDVDD GND2OpdIn CldIn OpenOut CloseOutTA TBO p e n C l o s eO p d C l d +12V G N D 1接控制机道闸控制485A接控制机道闸控制485B接大地*接车场控制机O P E N *接车场控制机C L O S E *接车场控制机开到位*接车场控制机关到位*接车场控制机+12V *接车场控制机G N D接道闸V D D 接道闸G N D *接道闸O P EN *接道闸C LO SE *接道闸开到位*接道闸关到位接道闸R S 485A 接道闸R S 485BJSPJ0104(2008.05.26)备注:1、该板主要实现道闸RS485隔离、防雷,2、D4为电源指示灯,D2为正在通讯的3、接大地线务必保证可靠接地。
捷顺停车场系统硬件调试停车场系统调试步骤:设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试。
一、设备接线1系统设备组成:2出入口控制机接线(现场有变更建议参考控制机附图)说明:上图为P19菲尼克斯端子主要接线口:A、10、11接地感线圈B、2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND,若使用RS485开闸则只需接GND、12V、道闸RS485A、道闸RS485BC、8、9接485转换器的A(485+、)B(485-)3道闸隔离板接线A、作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离,且具有道闸RS485接口的隔离及防雷保护的功能,可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰,并增强道闸RS485接口的抗雷击、干扰能力。
B、接线方法见下图(有两种接线方式,一种为电平开闸模式,只需将图中接带※标识的端子即可,适用于所有道闸,另一种为RS485模式,只需接不带※标识的端子,只用于数字道闸)123J112345678J3123456J4道闸485隔离板JSPJ0104接线图485A 485B PGNDVDD GND2OpdIn CldIn OpenOut CloseOutTA TBO p e n C l o s eO p d C l d +12V G N D 1接控制机道闸控制485A接控制机道闸控制485B接大地*接车场控制机O P E N *接车场控制机C L O S E *接车场控制机开到位*接车场控制机关到位*接车场控制机+12V *接车场控制机G N D接道闸V D D 接道闸G N D *接道闸O P EN *接道闸C LO SE *接道闸开到位*接道闸关到位接道闸R S 485A 接道闸R S 485BJSPJ0104(2008.05.26)备注:1、该板主要实现道闸RS485隔离、防雷,2、D4为电源指示灯,D2为正在通讯的3、接大地线务必保证可靠接地。
捷顺门禁系统操作说明
一、系统登录与用户管理
1.打开捷顺门禁系统的登录界面。
2.输入登录账号和密码,点击登录按钮进入系统。
二、门禁设备管理
1.在系统中选择“门禁设备管理”功能,可以查看已添加的门禁设备。
3.也可以添加新的门禁设备,需输入设备的相关信息,并设置设备的
开门方式和开门时段等参数。
三、卡片管理
1.在系统中选择“卡片管理”功能,可以管理已添加的卡片。
3.可以设置卡片的门禁区域和开门时段,以限制卡片的使用范围和时间。
四、门禁日志查询
1.在系统中选择“门禁日志查询”功能,可以查看门禁系统的日志记录。
2.可以根据时间范围、门禁设备和卡片等条件进行查询,以便了解设
备的活动记录。
3.还可以导出日志信息,方便进行数据分析和备份。
五、报警管理
1.在系统中选择“报警管理”功能,可以设置门禁系统的报警参数。
2.可以设置报警响应方式,如声音报警、短信报警或邮件报警等。
3.还可以设置报警规则,如非法闯入报警、门未关闭报警等。
六、系统设置
1.在系统中选择“系统设置”功能,可以对门禁系统的基本参数进行配置。
2.可以设置系统的时间、日期和语言等参数。
3.还可以设置系统的权限和用户角色,以控制用户的操作范围和权限等。
七、数据备份与恢复
1.在系统中选择“数据备份与恢复”功能,可以对门禁系统的数据进行备份和恢复。
2.可以将数据备份到外部存储介质,如U盘或硬盘等。
3.在需要时,可以通过导入备份文件进行系统数据的恢复。
捷顺停车场系统硬件调试停车场系统调试步骤:设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试。
一、设备接线1系统设备组成:2出入口控制机接线(现场有变更建议参考控制机附图)说明:上图为P19菲尼克斯端子主要接线口:A、10、11接地感线圈B、2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND,若使用RS485开闸则只需接GND、12V、道闸RS485A、道闸RS485BC、8、9接485转换器的A(485+、)B(485-)3道闸隔离板接线A、作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离,且具有道闸RS485接口的隔离及防雷保护的功能,可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰,并增强道闸RS485接口的抗雷击、干扰能力。
B、接线方法见下图(有两种接线方式,一种为电平开闸模式,只需将图中接带※标识的端子即可,适用于所有道闸,另一种为RS485模式,只需接不带※标识的端子,只用于数字道闸)123J112345678J3123456J4道闸485隔离板JSPJ0104接线图485A 485B PGNDVDD GND2OpdIn CldIn OpenOut CloseOutTA TBO p e n C l o s eO p d C l d +12V G N D 1接控制机道闸控制485A接控制机道闸控制485B接大地*接车场控制机O P E N *接车场控制机C L O S E *接车场控制机开到位*接车场控制机关到位*接车场控制机+12V *接车场控制机G N D接道闸V D D 接道闸G N D *接道闸O P EN *接道闸C LO SE *接道闸开到位*接道闸关到位接道闸R S 485A 接道闸R S 485BJSPJ0104(2008.05.26)备注:1、该板主要实现道闸RS485隔离、防雷,2、D4为电源指示灯,D2为正在通讯的3、接大地线务必保证可靠接地。
1JSMJY08A 门禁调试一、设备概述JSMJY08A 门禁是在原Y08的基础上进行升级,优化外观结构、扫码效率、网页配置。
因此JSMJY08A 是一款外观精美,安装简便,支持刷卡、蓝牙、二维码、手机APP 、按钮等多种开门方式的一款互联网门禁设备。
除了当一体式门禁使用外,还可以当领御梯控访客的呼梯读卡器来使用(IE 中设置读卡器模式)。
二、 网络结构图用户授权机开门按钮 交换机G3系统安全服务机(可选)NVR网络摄像机高清网络 摄像机电锁1#开门按钮电锁 N #Y08A Y08A证件扫描仪发行器打印机4 G网关报警设备报警设备 云三、产品介绍1产品外观2产品参数支持卡类:IC卡、CPU卡、捷顺通卡、业主\访客二维码、手机蓝牙。
应用模式:门禁模式、读卡器模式注:业主二维码、手机蓝牙应用需要搭配捷生活APP使用。
当读卡器模式应用时,只能当领御梯控访客的读卡器。
3产品接口正面图背面图23线槽局部视图 从右到左1~8四、 产品安装规范1 产品外形安装尺寸电源输入 1 红 +12V 2 黑 GND 信号输入3 白 MC4 绿BUTTON 5 黄FIRE 锁干接点输出6 棕NO 7 紫 COM 8 灰NC2产品安装示意图安装前,需先把装墙板螺钉拆下,取出装墙板,用M4x20的螺钉把装墙板固定在86盒上,确定防撬磁铁位置正确后,把门禁上面壳的扣位对正装墙板的扣位,把门禁上部压到底,再把门禁往上推,然后把门禁压入装墙板,打上M3x6的装墙板螺钉。
1. 2. 3.五、系统调试1调试流程图安装SQL2008 安装软件打开软件建立门禁工作站,并开、关一次人行终端软件参数下载硬件初始化设备注册4调试过程中需要用到的软件:G3物业版一卡通管理软件V3.3.0 SP1及以上版本、浏览器、Y08A门禁程序版本V2.0➢一卡通管理软件:住宅物业专业版管理软件V3.3.0 SP1。
G3标准版2017V1.0.0➢浏览器:IE浏览器/火狐浏览器➢Y08A门禁程序发布版本:V2.02硬件调试拆下装墙板,防撬磁铁脱离Y08A设备,设备处于防撬报警状态,扫描恢复出厂设置专用二维码,设备会产生一次长鸣,指示灯变为黄灯,恢复出厂设置成功后,设备会有连续的“嘀”-“嘀”声,恢复出厂设置成功后,设备IP变成192.168.0.2。
