真空浓缩设备培训课程一、介绍真空浓缩设备是一种广泛应用于化学、制药和食品行业的设备,用于去除液体中的溶剂或水分,使溶液或悬浮液浓缩。
本文档将介绍真空浓缩设备的原理、操作步骤和注意事项,帮助学员全面了解和掌握真空浓缩设备的使用。
二、设备原理真空浓缩设备通过利用真空负压的原理,将溶液中的溶剂或水分蒸发并收集,从而实现溶液的浓缩。
其主要组成部分包括真空泵、冷凝器和集液瓶。
1.真空泵:真空泵的作用是产生负压,将设备内部形成真空环境。
根据真空度要求的不同,可选择旋片泵、干式泵或涡旋分子泵等不同类型的真空泵。
2.冷凝器:冷凝器负责冷却蒸发出的溶剂蒸汽,使其凝结成液体,并从设备中排出。
冷凝器通常采用冷水或冰水来降低蒸汽的温度,使其凝结。
3.集液瓶:集液瓶用于收集冷凝后的液体,防止其回流至真空泵,也可供后续处理使用。
三、操作步骤以下是真空浓缩设备的操作步骤:1.准备工作:检查设备及连接管路的完整性和密封性,确认液体的添加量,并将设备表面清洁干净。
2.装置操作:–打开真空泵,并根据需要调整真空度。
–打开冷凝器冷水或冰水的供应,并调节冷却效果。
–将待浓缩的液体缓慢地加入设备中,避免溅出。
–观察设备内部情况,确保系统正常运行。
3.浓缩过程:–通过调整真空度控制蒸发速率,避免过快或过慢。
–根据设备的需要,监测液体的温度、浓度和压力等参数,以确保浓缩效果。
–定期检查冷凝器和集液瓶,避免过度积液导致设备故障。
4.停止操作:–关闭真空泵和冷凝器的供应,待设备恢复常压后再进行拆卸或维护。
–清理设备表面的残留液体和固体,保持设备整洁。
四、安全注意事项在操作真空浓缩设备时,需要注意以下安全事项:1.设备安全:–确保设备运行前,各部件和管路的连接牢固,防止泄漏。
–遵循设备的操作规程和使用说明,以免因误操作导致安全事故。
2.防护措施:–操作人员应戴防护眼镜、耐酸碱手套等个人防护设备,避免对皮肤和眼睛造成损伤。
–对有毒或腐蚀性物质进行操作时,需保持良好的通风环境,避免吸入有害气体。

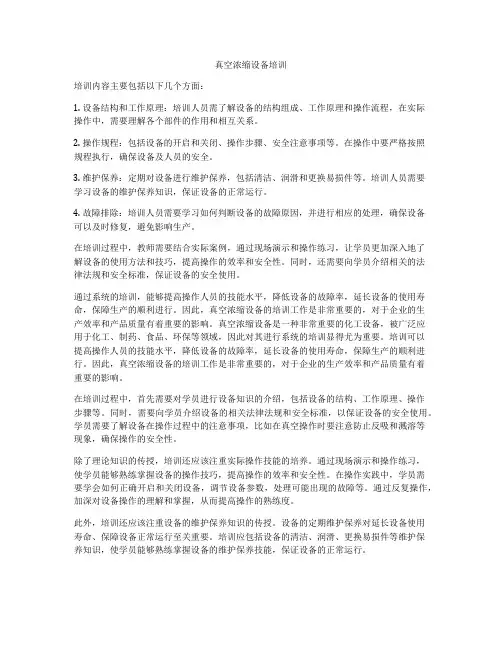

真空浓缩设备培训培训内容主要包括以下几个方面:1. 设备结构和工作原理:培训人员需了解设备的结构组成、工作原理和操作流程,在实际操作中,需要理解各个部件的作用和相互关系。
2. 操作规程:包括设备的开启和关闭、操作步骤、安全注意事项等。
在操作中要严格按照规程执行,确保设备及人员的安全。
3. 维护保养:定期对设备进行维护保养,包括清洁、润滑和更换易损件等。
培训人员需要学习设备的维护保养知识,保证设备的正常运行。
4. 故障排除:培训人员需要学习如何判断设备的故障原因,并进行相应的处理,确保设备可以及时修复,避免影响生产。
在培训过程中,教师需要结合实际案例,通过现场演示和操作练习,让学员更加深入地了解设备的使用方法和技巧,提高操作的效率和安全性。
同时,还需要向学员介绍相关的法律法规和安全标准,保证设备的安全使用。
通过系统的培训,能够提高操作人员的技能水平,降低设备的故障率,延长设备的使用寿命,保障生产的顺利进行。
因此,真空浓缩设备的培训工作是非常重要的,对于企业的生产效率和产品质量有着重要的影响。
真空浓缩设备是一种非常重要的化工设备,被广泛应用于化工、制药、食品、环保等领域,因此对其进行系统的培训显得尤为重要。
培训可以提高操作人员的技能水平,降低设备的故障率,延长设备的使用寿命,保障生产的顺利进行。
因此,真空浓缩设备的培训工作是非常重要的,对于企业的生产效率和产品质量有着重要的影响。
在培训过程中,首先需要对学员进行设备知识的介绍,包括设备的结构、工作原理、操作步骤等。
同时,需要向学员介绍设备的相关法律法规和安全标准,以保证设备的安全使用。
学员需要了解设备在操作过程中的注意事项,比如在真空操作时要注意防止反吸和溅溶等现象,确保操作的安全性。
除了理论知识的传授,培训还应该注重实际操作技能的培养。
通过现场演示和操作练习,使学员能够熟练掌握设备的操作技巧,提高操作的效率和安全性。
在操作实践中,学员需要学会如何正确开启和关闭设备,调节设备参数,处理可能出现的故障等。

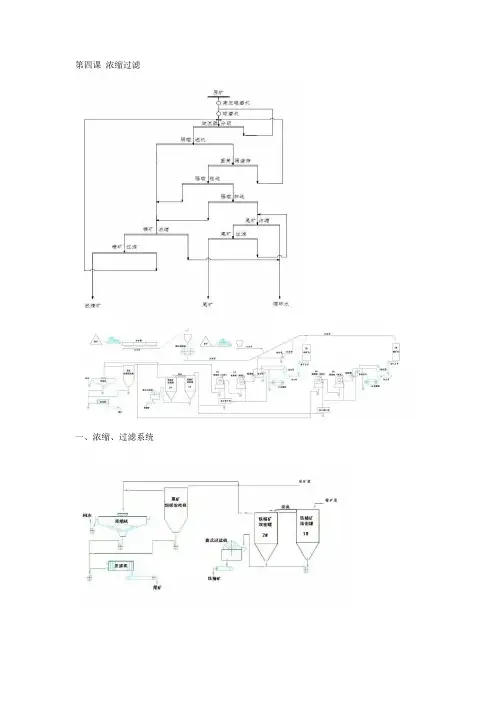

第四课浓缩过滤一、浓缩、过滤系统选矿产品处理阶段主要是精矿的脱水和尾矿的储存和脱水。
产品的脱水作业是选矿厂必须的一项辅助作业。
脱水阶段主要包括浓缩和过滤,有的选矿厂还有干燥浓缩作业是脱水作业的第一步。
它可以将尾矿矿浆浓缩,回收一部分水做循环水使用;也可以做为精矿过滤前的脱水,将精矿浓度提高,以利于增加过滤效果。
过滤是浓缩的下一道工序,它可以使精矿产品和尾矿产品浓度达到需要标准,如精矿水份(即浓度)一般可以从45—60%降到8—12%左右,尾矿可以降到12-—15%左右。
精矿产品为什么必须进行脱水处理?选矿厂绝大多数采用湿式选矿,在磨矿、分级和选别过程中,要向矿石里加入大量的水。
这样,从选别设备中选出的精矿也就含有相当数量的水,呈矿浆状态。
非常明显,含有如此大量水呈矿浆状态的精矿是不能直接送往冶炼厂的。
送往冶炼厂的精矿含水量一般要求8—12%,基本上呈粉状,为此精矿产品必须进行脱水。
除了满足冶炼对水份要求外,为了便于精矿长途运输和减少运输费用,以及防止在运输途中和精矿仓中产生冻结,都必须使精矿产品进行脱水处理。
1、浓缩1.1浓缩机的用途是什么?浓缩机是脱水机械的一种。
一般用于过滤之前的精矿浓缩和尾矿的脱水,利用浓缩机进行尾矿脱水主要是为了利用循环水以及便于尾矿干排。
此外,为了改善技术操作过程,如矿浆太稀而操作条件要求较浓的物料时,也需要浓缩。
所以,浓缩机在选矿工艺生产过程中是一种必不可少的脱水设备之一。
1.2常用的浓缩设备浓缩机主要分中心传动式和周边传动式浓缩机两大类。
1)中心传动耙式浓缩机2)周边传动耙式浓缩机3)深锥浓缩机4)高效浓缩机• 深锥浓缩机的池深尺寸大于池的直径尺寸,整机呈立式桶锥形。
由圆筒体和圆锥体两部分组成,与浓缩漏斗相似,但圆锥部分长,且在锥体内设置有搅拌器。
深锥浓缩机工作时,一般要加絮凝剂。
• 高效浓缩机与深锥浓缩机差不多,是在待浓缩的物料中添加一定量的絮凝剂,使矿浆中的固体颗粒形成絮团或凝聚体,以加快其沉降速度、提高浓缩效率;• 给料筒向下延伸,将絮凝料浆送至沉积和澄清区界面下;• 设有自动控制系统控制药剂用量、底流浓度等。
1. 知识目标:(1)了解真空浓缩机的工作原理和结构;(2)掌握真空浓缩机的操作步骤和安全注意事项;(3)熟悉真空浓缩机在实验室中的应用。
2. 能力目标:(1)培养学生动手操作能力,提高实验技能;(2)培养学生的团队协作能力,增强团队意识;(3)提高学生分析问题和解决问题的能力。
3. 情感目标:(1)激发学生对实验室工作的兴趣,培养严谨的科学态度;(2)增强学生的安全意识,提高自我保护能力;(3)培养学生的创新精神和实践能力。
二、教学内容1. 真空浓缩机的工作原理和结构;2. 真空浓缩机的操作步骤;3. 真空浓缩机的安全注意事项;4. 真空浓缩机在实验室中的应用。
三、教学方法1. 讲授法:讲解真空浓缩机的工作原理、结构、操作步骤、安全注意事项等基本知识;2. 演示法:通过实际操作演示真空浓缩机的使用过程;3. 实验法:让学生分组进行真空浓缩机的操作实验;4. 讨论法:引导学生分析实验过程中遇到的问题,并提出解决方案。
1. 导入(1)介绍真空浓缩机在实验室中的重要作用;(2)提出本节课的学习目标和要求。
2. 讲解(1)讲解真空浓缩机的工作原理和结构;(2)讲解真空浓缩机的操作步骤和安全注意事项。
3. 演示(1)演示真空浓缩机的操作过程;(2)讲解实验中可能遇到的问题及解决方法。
4. 实验操作(1)学生分组进行真空浓缩机的操作实验;(2)教师巡回指导,解答学生在实验过程中遇到的问题。
5. 讨论与总结(1)学生分组讨论实验过程中遇到的问题及解决方法;(2)教师引导学生总结实验经验,提出改进措施。
五、教学评价1. 课堂表现:观察学生在课堂上的学习态度、实验操作规范程度;2. 实验报告:评估学生对实验过程的理解和总结能力;3. 实验成绩:根据实验操作的正确性和熟练程度进行评分。
六、教学资源1. 真空浓缩机一台;2. 实验室安全操作手册;3. 实验记录表格;4. 相关实验教材和参考资料。
七、教学反思1. 不断调整教学方法和内容,以提高学生的学习兴趣和实验技能;2. 注重培养学生的团队协作能力和创新精神;3. 加强实验教学,提高学生的实际操作能力;4. 注重教学评价,及时发现问题并加以改进。
第十三章真空浓缩第十三章真空浓缩本章学习目标掌握真空浓缩的基本原理和主要用途掌握蒸发器的结构及性能特点与选用原则了解多效真空浓缩设备的配置与节能措施目录1. 浓缩的基本原理及其设备分类:浓缩的基本原理、料液特性对于浓缩设备选择的影响、浓缩设备的分类2. 常压蒸发设备:3. 真空浓缩设备:非膜式真空蒸发器、膜式蒸发器、真空浓缩系统附属设备4. 真空浓缩系统:真空浓缩系统的配置类型及特点、典型真空浓缩系统第一节浓缩的基本原理1.浓缩:从溶液中除去部分溶剂的单元操作,是一个传热传质过程。
如除去果蔬汁、牛奶等料液中的部分水。
2.蒸发浓缩:食品工厂中使用最广泛的浓缩方式,3.原理:利用浓缩设备对物料进行加热,当加热至相应压力条件下水的沸点后,物料中易挥发部分水分不断地由液态变为气态,汽化时所产生的二次蒸汽不断被排出设备,使制品的浓度不断提高,直至达到所规定的浓度。
4.过程:供应足够的热量以维持溶液的沸腾温度,并补充因水分蒸发所带走的热量,促使蒸汽迅速排出,保持汽液界面较低的压力5.目的:1)作为干燥、结晶处理的预处理;2)提高产品质量;3)提高产品的宝藏性;4)减少产品的重量和体积,便于运输;5)浓缩用作某些结晶操作的预处理;6)提取果汁中的芳香物质6.要求:食品料液中的营养成分如果糖、蛋白质、有机酸、维生素、果胶等属热敏性很强的物质。
要求加热浓缩时:既要保持食品原料的色、香、味,又要提高浓度;要求工艺流程、设备选型、制造加工和具体操作较高。
发展方向:低温、快速、连续。
8.料液特性对于浓缩设备选择的影响结垢性:形成垢层,增加热阻,降低传热系数,生产能力下降。
易结垢的物料,采用加热表面流速较大的浓缩设备热敏性:易发生化学或物理变化,易采用保持时间短、蒸发温度低的浓缩设备结晶性:易有晶粒析出且沉淀于传热面上影响传热效果,严重时会堵塞加热管。
易采用带搅拌器或强制循环蒸发器,用外力使结晶保持悬浮状态黏滞性:浓度增加,黏度增加,流速降低,传热系数降低,生产能力下降。
