目录一、简介： (1)二、主要技术参数： (2)三、工艺流程图 (3)四、操作规程： (3)五、设备清洗： (4)六、操作中注意事项： (5)七、合格证 (7)八、压力试验检验报告 (8)SN系列双效外循环浓缩器说明书一、简介：双效外循环真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、主要技术参数：三、工艺流程图（见后图）四、操作规程：1、操作前必备工作：⑴.操作前应检查设备、阀门、仪表是否正常，管路是否畅通，是否有漏。
无异常，方可清洗设备。
⑵.检查各效加热器及蒸发器是否清洗干净。
⑶.检查各阀门是否处于正确的启闭位置。
复检无误后，方可操作使用。
2、开车：⑴.打开真空阀门；⑵.开启进料阀进料，待蒸发器下视镜中见到料液时，即关闭进料阀；⑶.开启冷凝器及循环冷却水。
使水压稳定在0.1~0.2MPa.⑷.缓缓开启蒸汽阀门。
升温加热至所需压力，使各效蒸发器进行热循环。
3、正常运行：⑴.调整各效进料阀门开启度，控制液面维持于某一高度，使药液蒸发量和药液补充量达到动态平衡。
⑵.每蒸发2小时左右，便打开I效加热器之排气阀，将不凝性气体排出。
⑶.冷凝水的排放，除I效加热器冷凝水单独排放外，Ⅱ效蒸发冷凝水约15~20分钟排放一次。
第七章浓缩设备第一节概述一、浓缩的概念：浓缩是从溶液中除去部分溶剂的单元操作，是溶质和溶剂均匀混合液的部分分离过程。
浓缩过程中，水分在物料内部借对流扩散作用从液相内部达液相表面而后除去，最低水分含量约为30%（质量），一般为稳定状态的过程。
浓缩方法从原理上说分为：平衡浓缩和非平衡浓缩两种物理方法。
（1）平衡浓缩是利用两相在分配上的某种差异而获得溶质和溶剂分离的方法，如蒸发浓缩和冷冻浓缩即属此法。
其中蒸发是利用溶剂和溶质挥发度的差异，从而获得一个有利的汽液平衡条件，达到分离的目的，在实践上是利用加入热能使部分溶剂汽化，并将此汽化水分从余下的被浓缩溶液中分离出去，这种方法目前仍然是食品工业最广泛应用的一种浓缩方法。
冷冻浓缩是利用有利的液固平衡条件，冷冻浓缩时，部分水分因放热而结冰，而后用机械方法将浓缩液与冰晶分离。
蒸发和冷冻浓缩，两相都是直接接触的，故称平衡浓缩。
（2）非平衡浓缩，是利用半透膜来分离溶质和溶剂的过程，两相用膜隔开，因此分离不是两相的直接接触，故称非平衡浓缩。
利用半透膜的方法不仅可以分离溶质和溶剂，而且也可以分离各种不同大小的溶质，因此，统称为膜分离。
二、浓缩的目的：1.除去食品中大量水分，减少包装，贮藏和运输费用。
例如，100T含5%固形物的番茄榨出汁浓缩至含固形物28%的番茄酱，重量减至18吨，体积缩小与此相同。
这样可大大降低包装，贮藏和运输费用。
2.提高制品浓度，增加制品的保藏性。
用浓缩方法提高制品的糖分或盐分可使水分的活度降低，使制品达到微生物学上安全的程度，延长制品的有效保藏期。
3.浓缩经常用作干燥或更安全的脱水的预处理过程。
这种情况特别适用于原液含大量水分，而用浓缩法排除这部分水分比用干燥法更为节约时，如制造奶粉时，牛奶先经预浓缩至固形物45%~52%以后再进行干燥。
4.浓缩用作某些结晶操作的预处理过程。
三、食品物料蒸发浓缩的特点：料液的性质对蒸发有很大的影响，特别是食品多属生物系统的物料，比一般化工遇到的物料更为复杂多变，在选择和设计蒸发器时，要充分认识这种影响。
真空减压浓缩罐范文真空减压浓缩罐是一种常用于化工、食品、药品等行业的设备，用于将液体进行浓缩和干燥处理。
它采用真空减压的原理，通过降低压力来降低液体的沸点，从而达到快速浓缩的目的。
下面将从工作原理、结构组成和应用领域等方面进行详细介绍。
一、工作原理真空减压浓缩罐的工作原理是基于真空减压的原理。
当减压系统启动后，罐内会产生负压，使液体的沸点降低。
液体会在较低的温度下蒸发，蒸发物质会被泵入真空系统，形成真空。
液体在蒸发的同时，与热交换器内的加热介质进行热交换，使得液体可以在较低的温度下进行浓缩。
二、结构组成1.罐体：罐体一般采用不锈钢材料制成，具有良好的耐高温、耐腐蚀性能。
罐体内部通常设有搅拌器，用于加强液体的混合和均匀蒸发。
2.加热系统：加热系统一般采用电加热器或蒸汽加热器，通过传热介质来提供热量，使液体蒸发加快。
3.搅拌系统：搅拌系统用于增加液体的混合和均匀性，促进液体与加热介质的充分接触，避免因温度不均匀而影响浓缩效果。
4.真空系统：真空系统由真空泵和真空管路组成，用于产生罐内的负压环境，提高液体的蒸发速率。
5.电气控制系统：电气控制系统用于控制设备的运行和参数设置，包括温度、压力、搅拌速度等的监测和调节。
三、应用领域1.化工行业：真空减压浓缩罐在化工行业中可以用于化学反应、溶剂的回收等工艺。
通过减压浓缩，可以有效地降低设备能耗、提高产品质量和生产效率。
2.食品行业：在食品行业中，真空减压浓缩罐可以用于果蔬汁、酱料、浓缩汤等的浓缩和杀菌处理。
它能够使产品保持原有的色泽、口感和营养成分，并且延长了产品的保质期。
3.药品行业：药品行业中常用的药物浓缩、纯化和干燥等过程也可以借助真空减压浓缩罐来实现。
通过真空浓缩，可以快速提取和浓缩有效成分，并去除无用成分，从而提高药物的纯度和活性。
4.实验室：在科研和教学实验室中，真空减压浓缩罐也有广泛的应用。
它可以用于溶剂的浓缩、废液的处理以及实验样品的脱水和浓缩等。

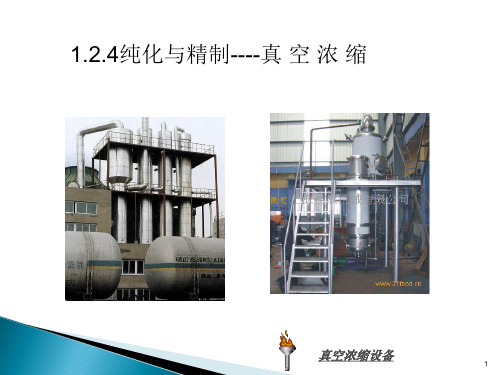

第七章浓缩设备第一节概述一、真空浓缩的优缺点及分类真空浓缩设备是食品工厂生产过程主要设备之一。
它利用真空蒸发或机械分离等方法来达到，目前多采用真空蒸发，它具有许多优点：(1)加热蒸汽与沸腾液体之间的温度差可以增大。
(2)可利用压强较低的蒸汽作为加热蒸汽。
(3)由于低温浓缩，有利于食品溶液进行浓缩，减少体积及重量，便于运输及贮存。
(4)由于溶液沸点较低，使浓缩设备的热损失；(5)对料液起加热杀菌作用，有利于食品保藏．但也存在一些不足之处：(1)由于真空浓缩，须有抽真空系统，从而增加附属机械设备及动力。
(2)由于蒸发潜热随沸点降低而增大，所以热消耗量大。
分类——真空浓缩设备的型式很多，一般可按下列方法分类：(一)按加热蒸汽被利用次数分 1.单效浓缩装置；2.多效浓缩装置；3.带热泵的浓缩装置。
食品工厂的多效浓缩装置，一般采用双效、三效，有时还带有热泵装置。
效数增多，有利于节约热能，但设备投资费用增加，所以效数的确定，必须全面分析，细致考虑。
(二)根据料液的流程来分 1.循环式：有自然循环式与强制循环式之分；2.单程式。
(三)根据加热器结构型式来分 1.盘管式浓缩器；2.中央循环管式浓缩器；3.升膜式浓缩器；4.降膜式浓缩器；5.片式浓缩器；6.刮板式浓缩器；7.外加热式浓缩器……等。
二、选择与要求选择浓缩设备时，必须考虑溶液是否具有下列几种性质：(一) 结垢性。
加热面生成垢层会增加热阻，降低传热系数，严重时使设备生产能力下降，甚至停产。
垢层常用化学或机械方法剥除，对垢层要定期清洗。
对容易生成垢层的料液，最好选取流速较大的强制循环型或升膜式设备。
（二）结晶性。
晶粒析出沉积传热面上，影响传热效果，严重的会堵塞加热管。
对于这类料液，宜采用夹套带搅拌的浓缩器或强制循环浓缩器。
（三）粘滞性。
随浓度增加，粘度也随着增加，使流速降低，传热系数随之减少，生产能力下降。
故对粘度较高的料液，不宜选用自然循环型，可选强制循环型、刮板式或降膜浓缩器等。
真空减压浓缩设备工艺原理真空减压浓缩设备是一种将溶液中的溶剂蒸发掉，以达到浓缩的工艺。
通过减小空气压力，使溶液的沸点降低，从而实现快速浓缩。
该设备主要应用于制药、食品、化工等行业。
本文将介绍真空减压浓缩设备的工艺原理，包括设备的组成、工作原理、操作注意事项等。
组成真空减压浓缩设备由以下几部分组成：1.蒸发器：蒸发器是一种通过加热将液体转化为气体的设备，采用进口优质材料，对于不同种类的物质可以选择不同的蒸发器。
将被浓缩液体加入到蒸发器中，通过蒸发器内的换热管将溶液加热至蒸发温度，从而使其部分蒸发。
2.冷凝器：在蒸发器的顶部安装冷凝器，用于将蒸发的溶剂冷凝成液体并收集。
3.真空泵：它可以将蒸发器内部的压力降到所需的真空度，使得溶解度较低的固体或液体最终以一个更稠密的形态形成。
4.清洗系统：在整个操作过程中，有可能会产生大量的气体，并且这些气体可能会同时载有有毒有害物质，如果没有清洗系统，就无法拥有安全、合规、可持续的生产环境。
工作原理真空减压浓缩设备的工作原理是基于物质的不同沸点而设计的。
在常压条件下，液体由于需要克服外界气体对其的压力才能变成汽体，故液体中的液体分子需要具有足够的动能来克服压力从而脱离液面，而溶剂的蒸汽压随着温度的升高而升高。
但是开放式的溶剂蒸发不利于分离固体残药或浓缩溶液，因此利用真空降低蒸发溶剂时的气压可以达到使各种溶剂以较低温度LV从溶液中挥发至空气中，利用冷凝物从蒸汽中分离出总的溶剂。
真空掉速降压过程的核心是扩散速率，真空环境下，气压越低，分子间的碰撞概率越小，扩散速率越低，这也是需要升级真空泵生成极低真空度的原因。
温度是实现分子蒸发的动力，液体在蒸发时，需要吸收大量的热量，使分子获得足够的动能，这也就是所谓的蒸发潜热。
大多数液体的蒸发潜热都比较大，很难用其他方法加热。
真空减压浓缩设备利用真空将溶液沸点降低，减小了热量的能量，即减小了溶质被溶剂带走的能量，达到减少溶剂的效果。
真空浓缩原理一、引言真空浓缩技术是指在真空环境下通过蒸发和凝结的方式，将溶液或混合物中的溶剂分离出来，从而实现浓缩的过程。
该技术在化学、制药、食品等行业中得到了广泛应用。
本文将详细介绍真空浓缩的原理。
二、真空浓缩设备真空浓缩设备主要由以下几部分组成：蒸发器、冷凝器、真空泵和控制系统。
其中，蒸发器和冷凝器是实现浓缩过程的关键部件，真空泵则是提供负压环境的重要组成部分。
三、蒸发器蒸发器是将溶液中的溶剂加热至沸点，使其转化为气态并进入冷凝器进行冷却凝结的设备。
根据不同的加热方式，蒸发器可以分为以下几种类型：1. 单效蒸发器单效蒸发器是最简单的一种蒸发器，它通过外加热源将溶液加热至沸点，并将产生的水蒸气送入冷凝器进行冷却凝结。
由于单效蒸发器只有一个加热器，因此其效率较低。
2. 多效蒸发器多效蒸发器采用了多个加热器和冷凝器，将产生的水蒸气循环利用，从而提高了浓缩效率。
常见的多效蒸发器包括双效、三效和四效等。
3. 旋转蒸发器旋转蒸发器是一种通过旋转驱动溶液在加热壁上形成薄层并快速挥发的设备。
由于其具有较大的表面积和高速的挥发速度，因此旋转蒸发器在实现快速浓缩方面具有明显优势。
四、冷凝器冷凝器是将水蒸气冷却并凝结成液态水的设备。
根据不同的冷却方式，冷凝器可以分为以下几种类型：1. 管式冷凝器管式冷凝器是一种将水流经管道内部进行散热降温，并使水蒸气在管外表面上进行冷凝的设备。
由于其结构简单、易于维护，因此广泛应用于实验室和小型生产场合。
2. 板式冷凝器板式冷凝器是一种将水蒸气在板状散热器上进行冷凝的设备。
由于其具有较大的换热面积和高效的冷却效果，因此广泛应用于化工、制药等行业中。
3. 真空冷凝器真空冷凝器是一种将水蒸气在真空环境下进行冷凝的设备。
由于其具有较低的气压和较高的传热效率，因此广泛应用于大型生产场合。
五、真空泵真空泵是提供负压环境的重要组成部分。
根据不同的工作原理，真空泵可以分为以下几种类型：1. 机械泵机械泵通过旋转叶片或活塞等方式将气体抽出，从而实现真空环境的建立。
真空浓缩设备的工作原理与分类一、工作原理分类：1.蒸发浓缩：蒸发浓缩是最常用的浓缩方法之一、其基本原理是通过加热液体使其蒸发，蒸发后的蒸汽经过冷却，形成凝聚液体，达到浓缩的目的。
蒸发浓缩主要包括多效蒸发、闪蒸、蒸发结晶等方法。
2.冷冻浓缩：冷冻浓缩是利用冷却剂的低温制冷能力将液体冷却到低于其冰点，使其中的水分子结冰并分离出来，达到浓缩的目的。
冷冻浓缩适用于溶液中水分子含量较高的情况，可以得到高浓度的溶液。
3.膜分离浓缩：膜分离浓缩是利用半透膜的选择性渗透性能，通过对溶液进行透膜分离，使溶质分子与溶剂分子进行选择性分离，从而达到浓缩的目的。
常见的膜分离浓缩包括逆渗透和超滤等方法。
二、分类：1.蒸发浓缩设备：(1)多效蒸发器：多效蒸发器是一种将液体蒸发浓缩的常见设备，其通过在多个不同压力下进行蒸发，充分利用蒸发热能，实现能量的高效利用。
常见的多效蒸发器有多级闪蒸系统、多效蒸发器和蒸发结晶系统等。
(2)单效蒸发器：单效蒸发器是一种将液体通过加热蒸发浓缩的设备，其一般由蒸发器、冷凝器和蒸汽循环系统组成，适用于液体浓缩程度较低的情况。
(3)闪蒸器：闪蒸器是一种快速蒸发浓缩设备，通过在低压下将液体快速蒸发，将其中的溶质分子分离出来，适用于浓缩挥发性物质。
(4)蒸发结晶器：蒸发结晶器是一种将溶液中的溶质通过蒸发浓缩至过饱和状态，形成结晶物质并分离的设备，适用于制备结晶物质。
(5)其他蒸发浓缩设备：还有一些其他类型的蒸发浓缩设备，如回收浓缩器、气体蒸发器等。
2.冷冻浓缩设备：(1)冷冻沉淀法：通过将液体冷却到低于其冰点，并进行沉淀分离，适用于浓缩一些高沸点溶质的溶液。
(2)冷冻结晶法：通过将液体冷却到低于其冰点，使其中的溶质结晶并分离出来，适用于浓缩一些易结晶的溶质。
(3)冷冻干燥法：通过将溶液冷冻后利用真空脱水，将其中的水分子直接转化为蒸汽，达到浓缩的目的。
3.膜分离浓缩设备：(1)逆渗透浓缩器：逆渗透浓缩器是利用逆渗透膜的选择性渗透性能，通过对溶液进行压力驱动下的透膜过滤分离，将水分子分离出来，达到浓缩的目的。
膜浓缩设备的结构及应用概述
膜浓缩设备主要应用于食品乳品行业中原料乳的脱脂乳浓缩、乳清脱盐浓缩、微滤除菌等工艺。
一般采用减压浓缩，配备真空系统，浓缩时间短，能有效降低对热敏性物料有效成分的破坏。
膜浓缩设备主要由提取罐、浓缩罐、加热器、冷凝器、汽液分离器、受液罐、冷却器五大部分构成，另外配备加热装置、搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。
膜浓缩设备主体均采用SUS304/316L高级不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理。
筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。
膜浓缩设备在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制浓缩过程相关参数。
控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。
另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。
德兰梅勒利用膜分离技术为生物制药、食品饮料、发酵行业、农产品深加工、植物提取、石油石化、环保水处理、空气除尘、化工等行业提供分离、纯化、浓缩的综合解决方案，满足不同客户的高度差异化需求。
帮助客户进行生产工艺的上下游技术整合与创新，帮助企业节省投资、降低运行费用、减少单位消耗、提供产品质量、清洁生产环境，助力企业产业升级。
