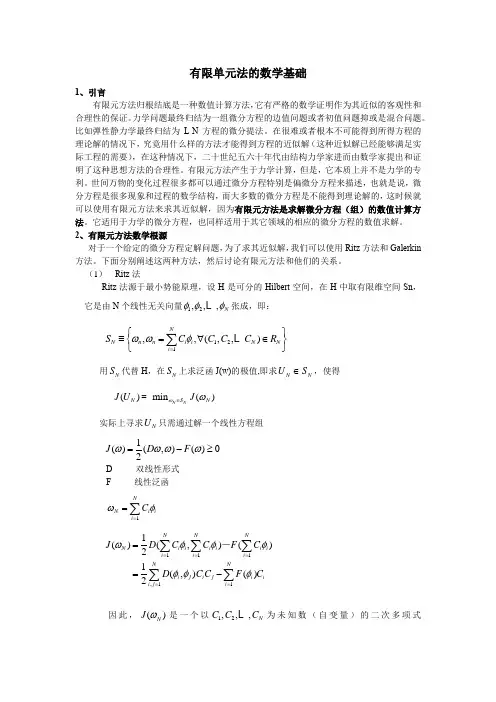

有限单元法的数学基础1、引言有限元方法归根结底是一种数值计算方法，它有严格的数学证明作为其近似的客观性和合理性的保证。

力学问题最终归结为一组微分方程的边值问题或者初值问题抑或是混合问题。

比如弹性静力学最终归结为L-N 方程的微分提法。

在很难或者根本不可能得到所得方程的理论解的情况下，究竟用什么样的方法才能得到方程的近似解（这种近似解已经能够满足实际工程的需要），在这种情况下，二十世纪五六十年代由结构力学家进而由数学家提出和证明了这种思想方法的合理性。

有限元方法产生于力学计算，但是，它本质上并不是力学的专利。

世间万物的变化过程很多都可以通过微分方程特别是偏微分方程来描述，也就是说，微分方程是很多现象和过程的数学结构，而大多数的微分方程是不能得到理论解的，这时候就可以使用有限元方法来求其近似解，因为有限元方法是求解微分方程（组）的数值计算方法。

它适用于力学的微分方程，也同样适用于其它领域的相应的微分方程的数值求解。

2、有限元方法数学根源对于一个给定的微分方程定解问题，为了求其近似解，我们可以使用Ritz 方法和Galerkin 方法。

下面分别阐述这两种方法，然后讨论有限元方法和他们的关系。

（1） Ritz 法Ritz 法源于最小势能原理，设H 是可分的Hilbert 空间，在H 中取有限维空间Sn ，它是由N 个线性无关向量12,,,N φφφ 张成，即：121,,(,,)NN n n i i N N i S C C C C R ωωφ=⎧⎫≡=∀∈⎨⎬⎩⎭∑用N S 代替H ，在N S 上求泛函J(w)的极值,即求N U ∈N S ，使得()N J U =min ()N N S N J ωω∈实际上寻求N U 只需通过解一个线性方程组1()(,)()02J D F ωωωω=-≥D--------双线性形式 F--------线性泛函1NN i i i C ωφ==∑111,111()(,)()21(,)()2N N NN i i i i i i i i i NN i j i j i ii j i J D C C F C D C C F C ωφφφφφφ====== =-∑∑∑∑∑－因此，()N J ω是一个以12,,,N C C C 为未知数（自变量）的二次多项式12(,,,)N j C C C ，如果二次项的系数矩阵,1,2,,[(,)]i j i j N D φφ= 是正定的，那么12(,,,)N j j C C C = 在N+1维空间是一个开口向上的椭球抛物面，它有且只有一个极（最）小值点，所谓在N S 上求()N J ω的极值，就是确定00012,,,N C C C ，使得：00012(,,,)N j C C C ＝1000,,12min (,,,)N C C R N j C C C ∈极值条件：ijC ∂∂|00012,,,N C C C ＝0 （1,,i N = ） 得:01()()ni ji i i D CF φφφ==∑ (1,,i N = )即：00012[,,,]T N C C C C = 适合方程组：KC=F11[(),,()]T F F F φφ=112111222212(,)(,)(,)(,)(,)(,)(,),(,),,(,)N N N N N N D D D D D D K D D D φφφφφφφφφφφφφφφφφφ⎛⎫ ⎪ ⎪= ⎪ ⎪⎝⎭，，，，，， 。

第二章有限单元法的基本原理作为一种比较成熟的数值计算方法，有限元的数学基础是变分原理。

经过半个过世纪的发展，它的数学基础已经比较完善。

从数学角度分析，有限元法是以变分原理和剖分插值为基础的数值计算方法。

它广泛的应用于解算各种类型的偏微分方程，特别对椭圆型方程，因为椭圆型方程的边值问题等价于适当的变分问题，即能量积分的级值问题。

通过变分，导出相应的泛涵，再把作用域从几何上剖分为足够小的单元，这样就能够用简单的图形去拟合复杂的边界，用简单的初等函数去模拟单元的性质。

在解算中先对每个单元进行分析，后在通过连接单元的节点对作用域的整体进行分析，就是对泛涵求极值，从而把一个复杂的偏微分方程求解问题，变成解线形代数方程组的问题。

尽管这样会出现大量的未知数，由于采用了矩阵分析的方法，总体上很有规律，适合编制程序用计算机完成。

通常的数学考虑包括这些：1）从古典变分方法原理去定义微分方程边值问题的广义解以及在古典变分方法的框架对有限元进行理论分析。

2）保证偏微分方程边值问题的提法正确，即要求解存在、唯一和稳定，即保证数值解法是可靠的。

3）有限元中重要的一点是采用了分块多项式插值函数，因此，有限元的误差估计转化为插值逼近的误差估计问题。

4）有限元的收敛性和误差估计。

由于本文是应用有限元的理论解决大地测量中的问题，因此，这里将不讨论上叙问题，而是从固体力学的基本方程出发，通过虚功原理建立起离散化的有限元方程。

另外，还以八节点六面体单元为例，简要叙述了实际中最常用的等参单元的概念及其数值变化的一些公式。

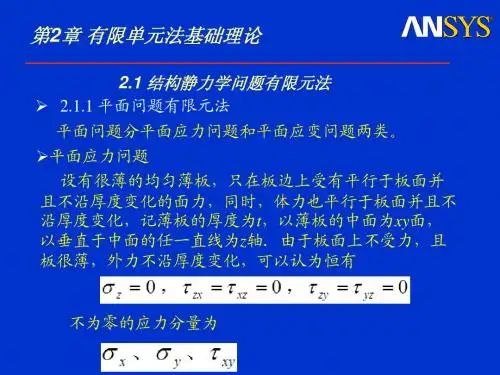

§2.1 弹性力学基本方程有限元法中经常要用到弹性力学的基本方程，这里写出这些方程的矩阵表达式。

2-1-1、平衡方程对任意一点的受力情况分析，沿坐标轴方向x, y ,z分解得到平衡方程0*00000000=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂z y xxz yz xy z y x F F F z yzz x y z y x τττσσσ 记为： 0=+F A σ其中A 是微分算子，F 是体积力向量。

§1有限元的基础理论§1-1 概述有限元法是一种数值计算的近似方法。

早在40年代初期就已有人提出，但当时由于没有计算工具而搁置，一直到50年代中期，高速数字电子计算机的出现和发展为有限元法的应用提供了重要的物质条件，才使有限元法得以迅速发展。

有限元法在西方起源于飞机和导弹的结构设计，发表这方面文章最早而且最有影响的是西德的J.H.Argyris教授，于1954–1955年间，他在《Aircraft engineering》上发表了许多有关这方面的论文，并在此基础上写成了《能量原理与结构分析》，此书成为有限元法的理论基础。

美国的M.T.Turner,R.W.Clough,H.C.Martin和L.J.Topp等人于1956年发表了一篇题为《复杂结构的刚度和挠度分析》一文，此文提出了计算复杂结构刚度影响系数的方法，说明了如何利用计算机进行分析。

美国教授R.W.Clough于1960年在一篇介绍平面应力分析的论文中，首次提出了有限元法的名字。

1965年英国的O.C.Zienliewice教授及其合作者解决了将有限元应用于所有场的问题，使有限元法的应用范围更加广泛。

有限元法的优点很多，其中最突出的优点是应用范围广。

发展至今，不仅能解决静态的、平面的、最简单的杆系结构，而且还可以解决空间问题、板壳问题、结构的稳定性问题、动力学问题、弹塑性问题和粘弹性问题、疲劳和脆性断裂问题以及结构的优化设计问题。

而且不论物体的结构形式和边界条件如何复杂，也不论材料的性质和外载荷的情况如何，原则上都能应用。

§1-2 有限元的基础理论有限元法的基本思路和基本原则以结构力学中的位移法为基础，把复杂的结构或连续体看成有限个单元的组合，各单元彼此在节点处连接而组成整体。

把连续体分成有限个单元和节点，称为离散化。

先对单元进行特性分析，然后根据各节点处的平衡和协调条件建立方程，综合后作整体分析。

这样一分一合，先离散再综合的过程，就是把复杂结构或连续体的计算问题转化为简单单元的分析与综合的问题。

有限元方法讲义第1讲抛物问题有限元方法1、椭圆问题有限元方法考虑椭圆问题边值问题：（1）问题（1）的变分形式：求使满足（2）的性质，广义解的正则性结果。

区域的剖分，矩形剖分，三角剖分，剖分规则，正则剖分条件，拟一致剖分条件。

剖分区域上分片次多项式构成的有限元空间。

的逼近性质，逆性质：这里，为的插值逼近。

问题（2）的有限元近似：求使满足（3）（3）的解唯一存在，且满足。

（3）的解所满足的矩阵方程（离散方程组）形式：（4）刚度矩阵的由单元刚度矩阵组装而成。

模误差分析：由（2）－（3）可得（5）由（5）可首先得到则得到（6）－模误差分析设满足用与此方程做内积，由（5）式和插值逼近性质得到再利用模误差估计结果，得到（7）最优阶误差估计和超收敛估计概念。

当与时间相关时（为抛物问题准备），由（5）式得（8）利用（7），类似分析可得（9）2、抛物问题半离散有限元方法考虑抛物型方程初边值问题：（10）（10）的变分形式：求使满足（11）（11）的半离散有限元近似：求使满足（12）令，代入（12），依次取可导出常微分方程组：（13）其中为质量矩阵，K为刚度矩阵。

求解常微分方程组（13），得到代回的表达式，即得半离散有限元解。

定理1.问题（12）的解唯一存在且满足稳定性估计：（14）证明：在（12）中取得到整理为（注意是正定的）对此式积分，证毕。

误差分析。

引进解的椭圆投影逼近：满足（15）根据椭圆问题的有限元结果可知（16）分解误差：的估计由（16）式给出，只须估计。

由（11），（12）和（15）知，满足取，类似稳定性论证可得可取为的投影，插值逼近等。

由（17）式，三角不等式和（16），得到（18）3、抛物问题全离散有限元近似剖分时间区间：。

引进差分算子：规定，当为连续函数时，，则有由此得到（19）（20）定义问题（11）的全离散向后Euler有限元近似：求，使满足（21）将代入（21）可导出全离散方程组（22）其中。
