机械工程图学习题集答案上海交大第版

最全机械制图习题全集附带答案（答案）机械识图习题集第⼀章制图的基本知识和技能1．图纸的幅⾯按尺⼨⼤⼩可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的⽅位⼜可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下⾓，⼀般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的⽂字⽅向为⽔平。

4.⽐例是指图中图形与其实物相应要素的线性尺⼨之⽐。

图样上标注的尺⼨应是机件的最后完⼯尺⼨尺⼨，与所采⽤的⽐例⽆关。

5.常⽤⽐例有原值⽐例、放⼤⽐例和缩⼩⽐例三种；⽐例1：2是指实物是图形的2倍，属于缩⼩⽐例；⽐例2：1是指图形是实物的2倍，属于放⼤⽐例。

6.⽐例的选择原则是：作图时应尽量采⽤原则⽐例，需要时也可采⽤放⼤或缩⼩的⽐例。

⽆论采⽤何种⽐例，图样中所注的尺⼨，均为机件的最后完⼯尺⼨。

7．图样中书写的汉字、数字和字母，必须做到字体⼯整、笔划清除、间隔均匀、排列整齐，汉字应⽤长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的⾼度，图样中常⽤字号有3.5,5,7,10号四种。

9．常⽤图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤细虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的⼀半。

11．图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm为单位时，不需标注代号或名称。

12．标注尺⼨的四要素是尺⼨界线、尺⼨线、箭头、尺⼨数字。

13．尺⼨标注中的符号：R表⽰半径，φ表⽰直径，Sφ表⽰球⾯直径，SR表⽰球⾯半径，S表⽰斜度，C表⽰锥度。

14．标注⽔平尺⼨时，尺⼨数字的字头⽅向应朝上；标注垂直尺⼨时，尺⼨数字的字头⽅向应朝左。

⾓度的尺⼨数字⼀律按⽔平位置书写。

当任何图线穿过尺⼨数字时都必须断开。

第三章几何元素间相对位置
二、回答问题
1、属于平面的投影面平行线的投影特性？
答：具有投影面平行线的投影特性、满足直线从属于平面的几何特性、与相应的迹线平行。

2、空间两直线平行的投影特性是什么？
答：两直线空间平行同面投影也平行，空间长度之比等于各同面投影长度之比。

3、两直线垂直其投影特性是什么（即直角投影定理）？答：两直线互相垂直（相交垂直或交叉垂直），其中一条直线平行于某投影面时，则两条直线在该投影面中的投影仍互相垂直，即反映直角；反之，若两直线（相交或交叉）在同一投影面中的投影互相垂直（即反映直角），且其中一条直线平行于该投影面，则两直线空间必互相垂直。

二、回答问题
4、直线与平面垂直及两平面垂直的几何定理、投影特性
是什么？解决哪些问题？
答：
1）如果一条直线和一平面内两条相交直线都垂直，那么
这条直线垂直于该平面。

反之，如果一直线垂直于一平面，则必垂直于属于该平面的一切直线。

2）若一直线垂直于一平面，则包含这条直线的一切平面都垂直于该平面。

3）投影特性：两种垂直关系最终都归结为两直线的垂直
问题，应用两直线垂直的投影特性解决此类问题。

4）可以解决各种位置线与线、线与面、面与面的垂直问题。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

工程图学_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.一次辅投影可以得到一般位置平面的真形。

参考答案:错误2.辅投影面和原投影体系中的一个投影面必须：参考答案:垂直3.两直线的相对位置关系不包含：参考答案:重影4.B点在A点的上方、前方、右方【图片】参考答案:错误5.下图轴的断面图表达是否正确?【图片】参考答案:错误6.圆柱的内外表面相交，其相贯线的形状和求作方式与两圆柱的外表面相交是不同的。

参考答案:错误7.圆柱与球相交，当圆柱轴线通过球心，其相贯线是椭圆。

参考答案:错误8.截交线是截平面与立体表面的公有线。

参考答案:正确9.曲面立体的轮廓转向线是可以看得到的轮廓线，在三个投影面上都需画出。

参考答案:错误10.Φ18H7/h6的配合关系是参考答案:间隙配合11.Φ18F8/h7的配合关系是参考答案:间隙配合12.国家标准规定，我国采用第一分角投影。

参考答案:正确13.正三等轴测投影图是指三个轴向伸缩系数都相等。

参考答案:错误14.配合尺寸Φ18F8/h7是采用基孔制配合。

参考答案:错误15.已知主视图，选择正确的俯视图。

【图片】参考答案:(d)_(b)_(a)16.新产品的设计不需要进行工程验证。

参考答案:错误17.产品的开发过程包含：参考答案:详细设计_概念设计_零件加工18.下图关于平面截球的投影，哪个答案正确？【图片】参考答案:三面投影都正确。

19.直线DE和EF垂直【图片】参考答案:正确20.绘制立体时需要用点画线画出曲面立体的轴线和非回转体的对称中心线。

参考答案:正确21.绘制平面立体的投影，其所有棱线的投影都需要画出。

参考答案:正确22.Φ21s6表示该尺寸的基本偏差代号为。

参考答案:s23.用一个投影面能反映空间点的准确位置。

参考答案:错误24.以下哪个不是用工程图样来表达零件时的基本内容：参考答案:颜色25.点N在哪个平面上？【图片】参考答案:三角形ABC26.根据点M的W面投影判断该点在球的【图片】参考答案:上、左、后的部位27.Φ21H7/s6表示泵体孔和轴承外圈之间的配合，其轴承外圈的公差带代号为。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

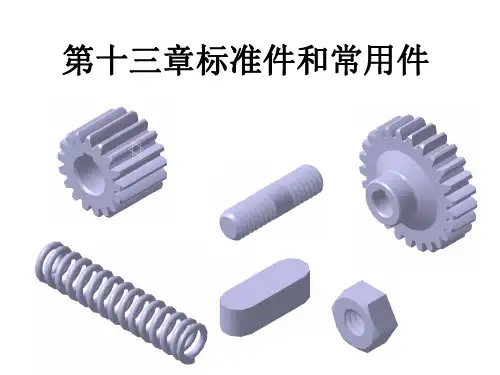

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

机械工程图学习题集第四版答案机械工程图学习题集第四版是一本广泛使用的教材，对于学习机械工程图的学生来说，它是一本宝贵的资料。

然而，对于一些学生来说，这本书的答案并不容易找到。

在本文中，我将分享一些机械工程图学习题集第四版的答案，希望能对学习者有所帮助。

首先，我们来看一道典型的机械工程图学习题：题目：根据给出的图纸，绘制该零件的三视图。

（在这里，我将描述一张图纸的内容，但不包括具体的图纸内容，以免侵犯版权。

）答案：根据给出的图纸，我们可以通过以下步骤绘制该零件的三视图。

首先，我们需要根据图纸上的尺寸和比例，绘制该零件的主视图。

主视图是零件的正面视图，它显示了零件的外形和尺寸。

我们可以使用直线、圆弧和其他几何图形来绘制主视图。

接下来，我们可以根据主视图，绘制该零件的俯视图。

俯视图是零件的顶部视图，它显示了零件的上表面和尺寸。

我们可以使用与主视图相同的方法来绘制俯视图。

最后，我们可以根据主视图和俯视图，绘制该零件的侧视图。

侧视图显示了零件的侧面和尺寸。

我们可以使用与主视图和俯视图相同的方法来绘制侧视图。

通过以上步骤，我们可以完成该零件的三视图绘制。

接下来，让我们来看一道更复杂的机械工程图学习题：题目：根据给出的图纸，计算该机械装置的传动比。

答案：要计算机械装置的传动比，我们需要首先分析图纸上的传动元件。

传动元件可以是齿轮、皮带、链条等。

首先，我们可以根据图纸上的尺寸和比例，计算出各个传动元件的齿数或链节数。

然后，我们可以根据齿轮的公式或链条的公式，计算出传动比。

在计算传动比时，我们需要考虑传动元件之间的关系。

例如，如果一个齿轮驱动另一个齿轮，传动比可以通过两个齿轮的齿数比来计算。

如果是链条传动，我们需要考虑链条的齿数和链节数。

通过以上步骤，我们可以计算出机械装置的传动比。

以上只是机械工程图学习题集第四版中的两道题目和答案示例。

这本教材涵盖了更多的机械工程图学习题，每道题目都有详细的图纸和解答。

通过仔细研究这些题目和答案，学生们可以提高他们的机械工程图技能。

设计与制造I(原：现代机械工程图学)_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.图样的基本要求是表达的参考答案:清晰性_正确性_唯一性2.根据点M的H面投影，判断该点在球的哪个部位?【图片】参考答案:左、下、前的部位3.如图所示，分析三面投影，其中存在投影面的：【图片】参考答案:侧垂面_水平面4.相贯线求作过程中包含：参考答案:找点_空间分析_光滑连线5.GB/T14689-2008中2008的含义是：参考答案:最近一次颁布的年份6.公差带的大小由（）确定。

参考答案:标准公差7.组合体的组合形式主要有：叠加、挖切、相切、截交、相贯。
