机械工程图学习题集答案全集(上海交大第3版)

第四章换面法
1、应用换面法的目的是什么？
答：
变换投影面的方法就是研究如何改变空间几何元素相对投影面的位置，以达到简化解决空间定位和度量问题的目的。

2、采用换面法解题，新投影面选择条件是什么？答：
采用换面法解题，新投影面的选择必须符合两个条件：
1)新投影面必须垂直于一个不变的投影面；
2)新投影面必须和空间几何元素处于最有利于解题的位置。

3、点投影变换规律是什么？
答：
点的新投影和不变投影的连线必垂直于新投影轴；点的新投影到新投影轴的距离，等于被代替的旧投影到旧投影轴的距离。

4、换面法解决的四个基本问题是什么？
答：
1)投影面倾斜线变换为投影面平行线
2)投影面倾斜线变换为投影面垂直线
3)投影面倾斜面变换为投影面垂直面
4)投影面倾斜面变换为投影面平行面。

拓展练习6-1.1 图样中技术要求的注法1.按表中给定的Ra值在图中标注指定表面的表面结构要求。

表面A B C D E F G H Ra（um）25 3.2 3.2 3.212.512.50.4 3.2表面A用不去除材料的方法获得，除指定表面外的其余表面Ra为25um。

2.标注零件尺寸（按1:1从图中量取），按表中给定的Ra值，在图中标注表面结构要3.已知孔的公称尺寸为Φ30，基本偏差代号为H，公差等级为IT7；轴的公称尺寸为Φ30，基本偏差代号为f，公差等级为IT7。

查表确定孔、轴的极限偏差。

（1）孔的上极限偏差为+0.021 ，下极限偏差为0 ，公差为0.021 。

（2）轴的上极限偏差为-0.02 ，下极限偏差为-0.041 ，公差为0.021 。

（3）以极限偏差的形式在图中标注孔、轴尺寸公差。

4.根据配合代号，在零件图上分别标注孔和轴的尺寸公差，并指出是何种配合。

Φ30H7/h6属于基孔制间隙配合5.根据零件图中孔、轴的极限偏差，查表确定其公差带代号，在装配图上标注配合尺寸，并解释其含义。

（1）轴与轴套的配合尺寸为Φ20 H8/f7 ，属于基孔制间隙配合。

（2）轴套与座体的配合尺寸为Φ36 H7/k6 ，属于基孔制过渡配合。

6.将文字说明的几何公差用公差框格标注在零件图上。

（2）Φ28h7圆柱面对Φ15h6轴线的径向跳动公差为0.015mm，Φ15h6轴线对右端面的垂直度公差为Φ0.02mm。

7.解释图中标注的几何公差的含义。

（1）（2）6-1.2 读泵轴零件图（1）该零件属于轴类零件，材料为45 。

（2）该零件图采用 1 个基本视图表达零件的结构形状。

主视图采用局部剖视，表达轴的内部结构；此外采用局部放大图表达退刀槽结构；采用移出断面图表达键槽处断面形状。

（3）用带箭头指引线和文字在图中注明径向尺寸基准和轴向尺寸基准。

（4）键槽长度为10 ，宽度为 4 ，长度方向定位尺寸为 1.5 ，键槽深度为 2.5 ， 0是为了便于测量。

20121080138-机械识图(第三版)习题册-部分参考答案附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。

第二章正投影作图一、三视图1．正投影与三视图。

（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。

3．略。

4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。

（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。

（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。

5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。

答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。

6．补图并填空。

（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。

（1）（2）二、基本体1．棱柱。

（1）（2）（3）（4）2．棱锥。

（1）（2）（3）（4）3．圆柱。

（1）（2）（3）（4）4．圆锥。

（1）（2）（3）（4）5．圆球。

（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。

（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。

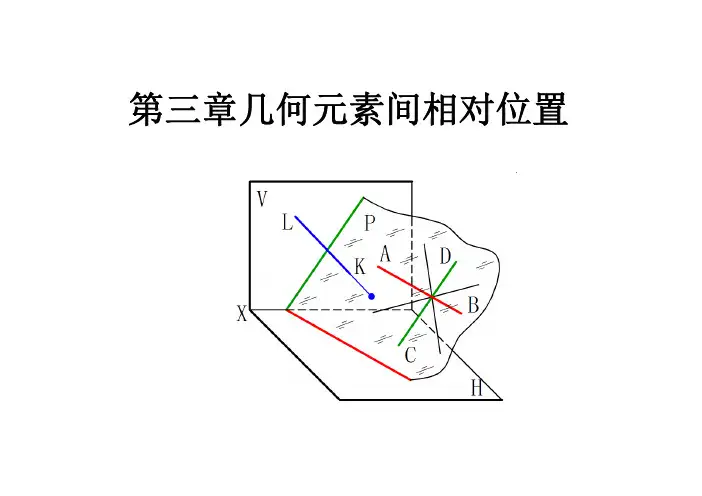

第三章几何元素间相对位置
二、回答问题
1、属于平面的投影面平行线的投影特性？
答：具有投影面平行线的投影特性、满足直线从属于平面的几何特性、与相应的迹线平行。

2、空间两直线平行的投影特性是什么？
答：两直线空间平行同面投影也平行，空间长度之比等于各同面投影长度之比。

3、两直线垂直其投影特性是什么（即直角投影定理）？答：两直线互相垂直（相交垂直或交叉垂直），其中一条直线平行于某投影面时，则两条直线在该投影面中的投影仍互相垂直，即反映直角；反之，若两直线（相交或交叉）在同一投影面中的投影互相垂直（即反映直角），且其中一条直线平行于该投影面，则两直线空间必互相垂直。

二、回答问题
4、直线与平面垂直及两平面垂直的几何定理、投影特性
是什么？解决哪些问题？
答：
1）如果一条直线和一平面内两条相交直线都垂直，那么
这条直线垂直于该平面。

反之，如果一直线垂直于一平面，则必垂直于属于该平面的一切直线。

2）若一直线垂直于一平面，则包含这条直线的一切平面都垂直于该平面。

3）投影特性：两种垂直关系最终都归结为两直线的垂直
问题，应用两直线垂直的投影特性解决此类问题。

4）可以解决各种位置线与线、线与面、面与面的垂直问题。
