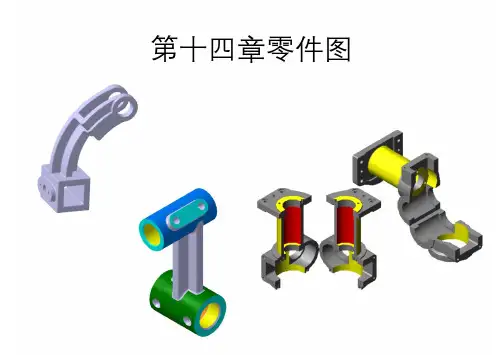

机械工程图学第十四章零件图答案 含习题

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

14-1 基础知识一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120 度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

14-1 基础知识一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra 、Rz 两个参数描述，其值越小，加工成本越高。

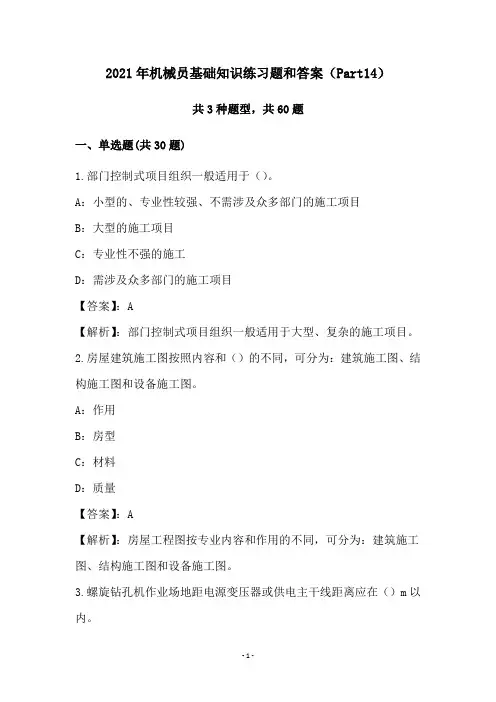

2021年机械员基础知识练习题和答案（Part14）共3种题型，共60题一、单选题(共30题)1.部门控制式项目组织一般适用于（）。

A：小型的、专业性较强、不需涉及众多部门的施工项目B：大型的施工项目C：专业性不强的施工D：需涉及众多部门的施工项目【答案】：A【解析】：部门控制式项目组织一般适用于大型、复杂的施工项目。

2.房屋建筑施工图按照内容和（）的不同，可分为：建筑施工图、结构施工图和设备施工图。

A：作用B：房型C：材料D：质量【答案】：A【解析】：房屋工程图按专业内容和作用的不同，可分为：建筑施工图、结构施工图和设备施工图。

3.螺旋钻孔机作业场地距电源变压器或供电主干线距离应在（）m以内。

A：200B：150C：100D：50【答案】：A【解析】：螺旋钻孔机作业场地距电源变压器或供电主干线距离应在200m以内。

4.同样荷载作用下，多跨度梁比连续排放的简支梁可有（）。

A：更大的跨度B：更小的跨度C：等大的跨度D：更小的长度【答案】：A【解析】：同样荷载作用下，多跨度梁比连续排放的简支梁可有更大的跨度。

5.用来表达房屋平面布置情况的图是（）。

A：建筑总平面图B：建筑平面图C：建筑立面图D：建筑剖面图【答案】：B【解析】：用来表达房屋平面布置情况的图是建筑平面图。

6.装配图中明细栏画在装配图右下角标题栏的（）。

A：右方B：左方C：上方D：下方【答案】：C【解析】：明细表放在标题栏上方，并与标题栏对齐，其底边与标题栏顶边重合。

7.对安装工程的工程量清单项目编码中，电气设备安装工程的编码为（）。

A：0301B：0302C：0303D：0304【答案】：D【解析】：对安装工程的工程量清单项目编码中，电气设备安装工程的编码为0304。

8.当尺寸线竖直标注时，尺寸数字的字头要朝（）。

A：上B：右C：左D：下【解析】：当尺寸线竖直标注时，尺寸数字的字头要朝左。

9.下列带传动类型中，运行较平稳的是（）。

A：平带传动B：V带传动C：多楔带传动D：同步带传动【答案】：B【解析】：V带传动特点是运行较平稳。

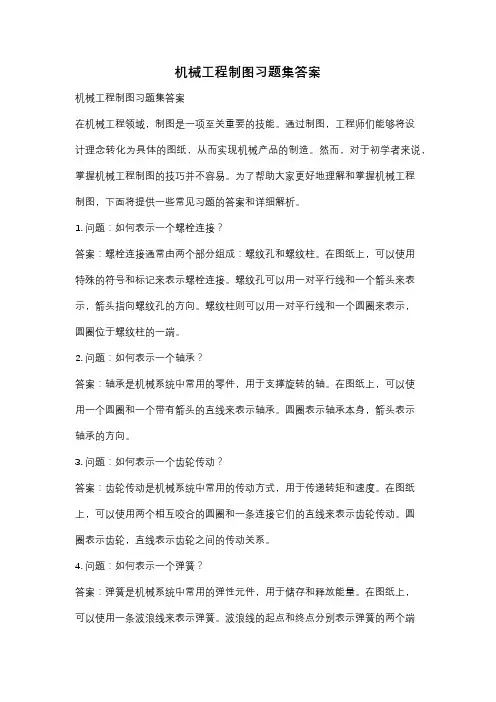

机械工程制图习题集答案机械工程制图习题集答案在机械工程领域，制图是一项至关重要的技能。

通过制图，工程师们能够将设计理念转化为具体的图纸，从而实现机械产品的制造。

然而，对于初学者来说，掌握机械工程制图的技巧并不容易。

为了帮助大家更好地理解和掌握机械工程制图，下面将提供一些常见习题的答案和详细解析。

1. 问题：如何表示一个螺栓连接？答案：螺栓连接通常由两个部分组成：螺纹孔和螺纹柱。

在图纸上，可以使用特殊的符号和标记来表示螺栓连接。

螺纹孔可以用一对平行线和一个箭头来表示，箭头指向螺纹孔的方向。

螺纹柱则可以用一对平行线和一个圆圈来表示，圆圈位于螺纹柱的一端。

2. 问题：如何表示一个轴承？答案：轴承是机械系统中常用的零件，用于支撑旋转的轴。

在图纸上，可以使用一个圆圈和一个带有箭头的直线来表示轴承。

圆圈表示轴承本身，箭头表示轴承的方向。

3. 问题：如何表示一个齿轮传动？答案：齿轮传动是机械系统中常用的传动方式，用于传递转矩和速度。

在图纸上，可以使用两个相互咬合的圆圈和一条连接它们的直线来表示齿轮传动。

圆圈表示齿轮，直线表示齿轮之间的传动关系。

4. 问题：如何表示一个弹簧？答案：弹簧是机械系统中常用的弹性元件，用于储存和释放能量。

在图纸上，可以使用一条波浪线来表示弹簧。

波浪线的起点和终点分别表示弹簧的两个端点。

通过以上习题的答案和解析，我们可以看到，机械工程制图并不仅仅是简单地画出一些线条和符号，而是需要深入理解机械系统的结构和工作原理。

只有掌握了这些基本概念，我们才能够准确地将设计理念转化为图纸，并最终实现机械产品的制造。

除了以上提到的几个习题，机械工程制图还涉及到许多其他方面，比如尺寸标注、剖视图、装配图等。

每一个方面都有其独特的规范和要求。

因此，学习机械工程制图不仅需要掌握基本的技巧，还需要不断学习和实践，以不断提高自己的能力。

总结起来，机械工程制图是一项复杂而重要的技能。

通过习题的练习和答案的分析，我们可以更好地理解和掌握机械工程制图的技巧。

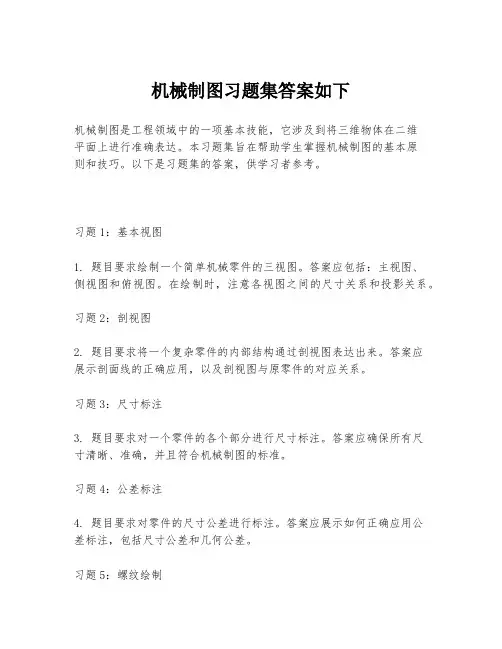

机械制图习题集答案如下机械制图是工程领域中的一项基本技能，它涉及到将三维物体在二维平面上进行准确表达。

本习题集旨在帮助学生掌握机械制图的基本原则和技巧。

以下是习题集的答案，供学习者参考。

习题1：基本视图1. 题目要求绘制一个简单机械零件的三视图。

答案应包括：主视图、侧视图和俯视图。

在绘制时，注意各视图之间的尺寸关系和投影关系。

习题2：剖视图2. 题目要求将一个复杂零件的内部结构通过剖视图表达出来。

答案应展示剖面线的正确应用，以及剖视图与原零件的对应关系。

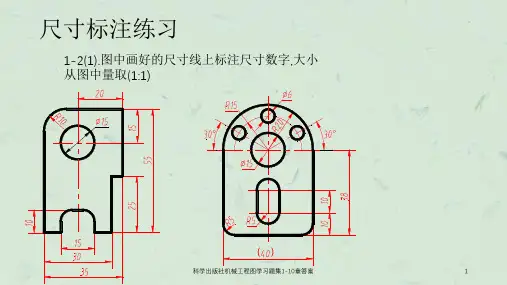

习题3：尺寸标注3. 题目要求对一个零件的各个部分进行尺寸标注。

答案应确保所有尺寸清晰、准确，并且符合机械制图的标准。

习题4：公差标注4. 题目要求对零件的尺寸公差进行标注。

答案应展示如何正确应用公差标注，包括尺寸公差和几何公差。

习题5：螺纹绘制5. 题目要求绘制一个带有螺纹的零件。

答案应展示螺纹的外径、内径、螺距等参数，以及如何正确表达螺纹的剖面。

习题6：焊接符号6. 题目要求在图纸上标注焊接符号。

答案应展示焊接符号的类型、位置以及与焊接部位的关系。

习题7：装配图7. 题目要求绘制一个简单机械装置的装配图。

答案应展示各个零件在装配图中的相对位置和连接方式。

习题8：轴测图8. 题目要求绘制一个零件的轴测图。

答案应展示如何从三维视角绘制二维图形，以及如何保持图形的比例和尺寸。

习题9：表面粗糙度9. 题目要求标注零件表面的粗糙度。

答案应展示粗糙度符号的正确应用，以及如何表达不同的表面处理要求。

习题10：零件图与装配图的关联10. 题目要求分析零件图与装配图之间的关系。

答案应展示如何通过零件图来理解装配图，以及两者之间的相互依赖性。

以上习题答案仅供参考，实际制图时应根据具体情况进行调整。

机械制图是一个需要不断练习和实践的技能，希望这些习题能够帮助你更好地理解和掌握机械制图的相关知识。

机械工程图学习题集答案机械工程图学习题集答案机械工程图学习是机械工程专业中非常重要的一门课程，它涉及到了机械设计与制造的核心内容。

在学习过程中，学生们常常会遇到各种各样的习题，需要通过解答这些习题来提高自己的理论与实践能力。

本文将为大家提供一些机械工程图学习题集的答案，希望能对大家的学习有所帮助。

一、多视图投影题1. 题目：将一个直角棱柱体的多视图投影进行绘制，并标注出关键尺寸。

答案：根据题目要求，我们可以绘制出该直角棱柱体的正视图、俯视图和左视图。

在绘制过程中，需要注意视图之间的比例关系和尺寸的准确度。

标注关键尺寸时，应选择对产品功能和制造工艺影响较大的尺寸进行标注，以便后续的设计和制造工作。

二、剖视图题2. 题目：将一个螺旋齿轮剖视图进行绘制，并标注出关键尺寸。

答案：根据题目要求，我们可以绘制出该螺旋齿轮的正视图和剖视图。

在绘制过程中，需要注意剖视图的位置选择和视图之间的比例关系。

标注关键尺寸时，应选择对螺旋齿轮的功能和制造工艺影响较大的尺寸进行标注，以便后续的设计和制造工作。

三、装配图题3. 题目：将一个齿轮传动装置的装配图进行绘制，并标注出关键尺寸。

答案：根据题目要求，我们可以绘制出该齿轮传动装置的装配图。

在绘制过程中，需要注意各个零件之间的位置关系和装配顺序。

标注关键尺寸时，应选择对装配的精度和功能影响较大的尺寸进行标注，以便后续的装配和调试工作。

四、工程制图题4. 题目：根据给定的零件图纸，绘制出该零件的三维模型图。

答案：根据题目要求，我们可以通过给定的零件图纸来绘制出该零件的三维模型图。

在绘制过程中，需要注意零件的形状和尺寸的准确度。

通过绘制三维模型图，可以更加直观地了解零件的结构和特点，为后续的设计和制造工作提供参考。

五、尺寸链题5. 题目：根据给定的机械装配图，绘制出该装配的尺寸链图。

答案：根据题目要求，我们可以通过给定的机械装配图来绘制出该装配的尺寸链图。

在绘制过程中，需要注意各个零件之间的尺寸关系和装配顺序。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号、的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
