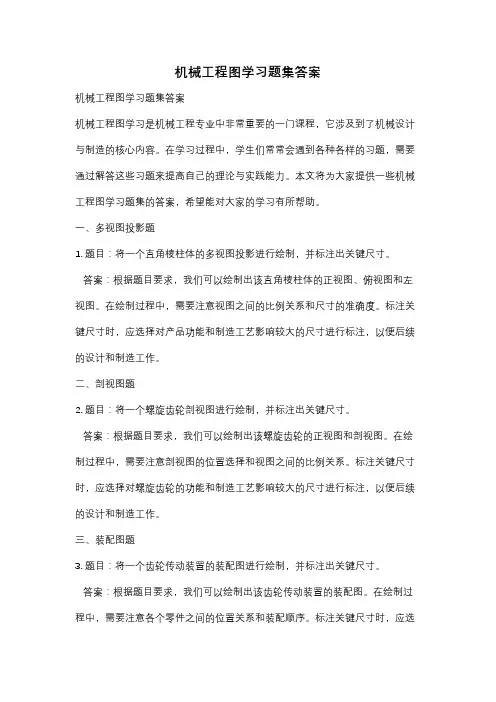

机械工程图学习题集答案机械工程图学是机械工程专业学生必须掌握的一门基础课程，它涉及到零件的表达、尺寸标注、公差配合等重要内容。
以下是一些机械工程图学习题集的答案示例，供同学们参考学习：第1题：请解释什么是第三角投影法，并简述其与第一角投影法的区别。
答案：第三角投影法是一种将物体的三个视图（主视图、左视图和俯视图）按照物体在空间中的真实位置投影到三个互相垂直的平面上的方法。
在第三角投影法中，观察者位于物体的右侧，因此主视图位于最左侧，而左视图和俯视图则分别位于右侧和下方。
与第一角投影法相比，第三角投影法在国际上更为通用，尤其是在美国和日本。
第2题：描述尺寸标注的基本原则。
答案：尺寸标注是机械工程图中非常重要的部分，它必须遵循以下原则：1. 尺寸线应清晰，且不应与图线相交。
2. 尺寸数字应位于尺寸线上方，且应清晰可读。
3. 尺寸应从主要视图开始标注，然后是次要视图。
4. 应避免尺寸的歧义，确保每个尺寸都只标注一次。
5. 尺寸应尽可能地标注在图的外部，以避免遮挡视图。
第3题：公差的概念是什么？请举例说明。
答案：公差是指在制造过程中允许的零件尺寸的变化范围。
它确保了零件在装配和功能上的一致性和可靠性。
例如，如果一个轴的直径标注为50mm±0.05mm，则表示该轴的直径在49.95mm到50.05mm之间都是可接受的。
第4题：简述螺纹的基本概念及其标注方式。
答案：螺纹是一种在圆柱体或圆锥体表面上的螺旋线，用于连接或紧固零件。
螺纹的标注通常包括螺纹的类型（如普通螺纹、管螺纹）、直径、螺距和螺纹的深度。
例如，M8×1.25表示直径为8mm，螺距为1.25mm的普通螺纹。
第5题：请解释什么是装配图，并说明其在机械设计中的重要性。
答案：装配图是一种展示多个零件如何组合在一起形成完整机械系统的图纸。
它显示了零件之间的相对位置、连接方式和运动关系。
装配图对于理解机械系统的整体结构、指导生产和装配过程至关重要。

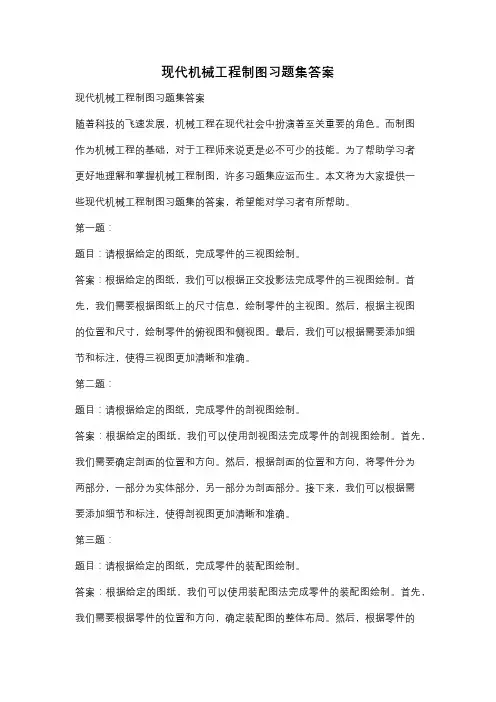

现代机械工程制图习题集答案现代机械工程制图习题集答案随着科技的飞速发展，机械工程在现代社会中扮演着至关重要的角色。
而制图作为机械工程的基础，对于工程师来说更是必不可少的技能。
为了帮助学习者更好地理解和掌握机械工程制图，许多习题集应运而生。
本文将为大家提供一些现代机械工程制图习题集的答案，希望能对学习者有所帮助。
第一题：题目：请根据给定的图纸，完成零件的三视图绘制。
答案：根据给定的图纸，我们可以根据正交投影法完成零件的三视图绘制。
首先，我们需要根据图纸上的尺寸信息，绘制零件的主视图。
然后，根据主视图的位置和尺寸，绘制零件的俯视图和侧视图。
最后，我们可以根据需要添加细节和标注，使得三视图更加清晰和准确。
第二题：题目：请根据给定的图纸，完成零件的剖视图绘制。
答案：根据给定的图纸，我们可以使用剖视图法完成零件的剖视图绘制。
首先，我们需要确定剖面的位置和方向。
然后，根据剖面的位置和方向，将零件分为两部分，一部分为实体部分，另一部分为剖面部分。
接下来，我们可以根据需要添加细节和标注，使得剖视图更加清晰和准确。
第三题：题目：请根据给定的图纸，完成零件的装配图绘制。
答案：根据给定的图纸，我们可以使用装配图法完成零件的装配图绘制。
首先，我们需要根据零件的位置和方向，确定装配图的整体布局。
然后，根据零件的相对位置和连接方式，将各个零件逐一添加到装配图中。
接下来，我们可以根据需要添加细节和标注，使得装配图更加清晰和准确。
通过完成以上习题，学习者可以更好地理解和掌握机械工程制图的基本原理和方法。
同时，习题集的答案也可以作为参考，帮助学习者检查和纠正自己的绘图技巧。
然而，仅仅依靠习题集的答案是远远不够的，学习者还需要通过大量的实践和实际项目的应用，不断提升自己的制图能力。
除了习题集，学习者还可以通过参加相关的培训课程或者加入机械工程制图的学习小组，与其他学习者进行交流和分享经验。
此外，互联网上也有许多优质的教学资源和学习工具，学习者可以利用这些资源来提升自己的制图技能。

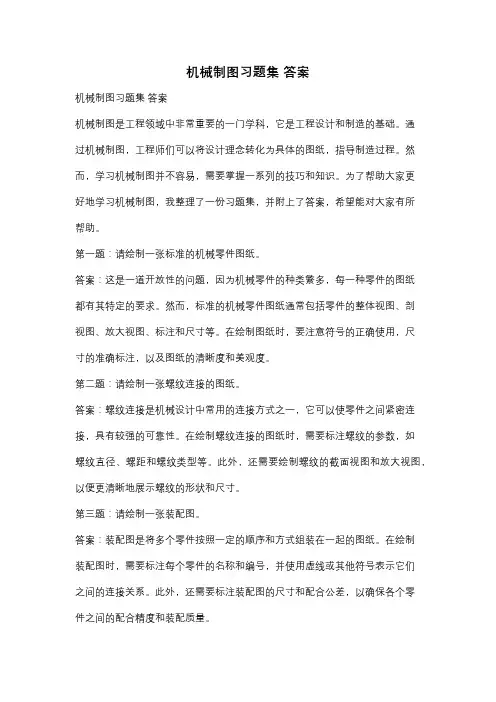

机械制图习题集答案机械制图习题集答案机械制图是工程领域中非常重要的一门学科，它是工程设计和制造的基础。
通过机械制图，工程师们可以将设计理念转化为具体的图纸，指导制造过程。
然而，学习机械制图并不容易，需要掌握一系列的技巧和知识。
为了帮助大家更好地学习机械制图，我整理了一份习题集，并附上了答案，希望能对大家有所帮助。
第一题：请绘制一张标准的机械零件图纸。
答案：这是一道开放性的问题，因为机械零件的种类繁多，每一种零件的图纸都有其特定的要求。
然而，标准的机械零件图纸通常包括零件的整体视图、剖视图、放大视图、标注和尺寸等。
在绘制图纸时，要注意符号的正确使用，尺寸的准确标注，以及图纸的清晰度和美观度。
第二题：请绘制一张螺纹连接的图纸。
答案：螺纹连接是机械设计中常用的连接方式之一，它可以使零件之间紧密连接，具有较强的可靠性。
在绘制螺纹连接的图纸时，需要标注螺纹的参数，如螺纹直径、螺距和螺纹类型等。
此外，还需要绘制螺纹的截面视图和放大视图，以便更清晰地展示螺纹的形状和尺寸。
第三题：请绘制一张装配图。
答案：装配图是将多个零件按照一定的顺序和方式组装在一起的图纸。
在绘制装配图时，需要标注每个零件的名称和编号，并使用虚线或其他符号表示它们之间的连接关系。
此外，还需要标注装配图的尺寸和配合公差，以确保各个零件之间的配合精度和装配质量。
第四题：请绘制一张齿轮传动的图纸。
答案：齿轮传动是一种常见的动力传动方式，它可以实现不同转速和转矩的传递。
在绘制齿轮传动的图纸时，需要标注齿轮的参数，如模数、齿数和压力角等。
此外，还需要绘制齿轮的剖视图和放大视图，以便更清晰地展示齿轮的形状和尺寸。
第五题：请绘制一张简化的曲柄连杆机构图纸。
答案：曲柄连杆机构是一种常见的机械传动机构，它可以将转动运动转化为直线运动。
在绘制曲柄连杆机构的图纸时，可以简化为曲柄和连杆的图纸。
需要标注曲柄和连杆的长度和角度等参数，以及曲柄的转动方向和连杆的直线运动方向。

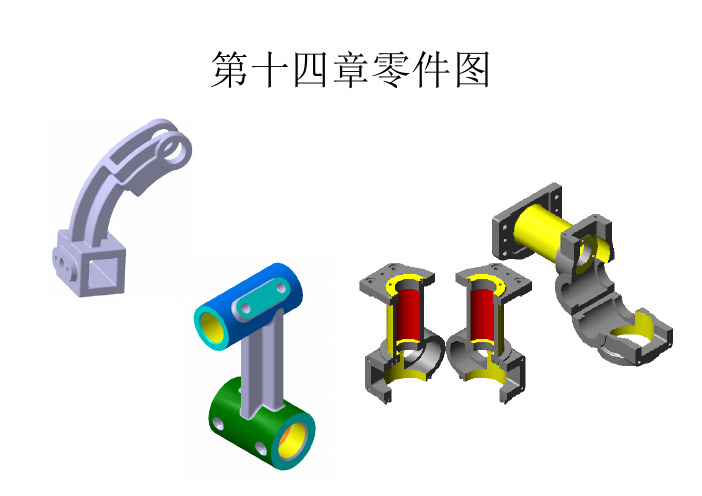

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。
2. 零件的功能结构主要指包容、、、、、密封等方面。
一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。
2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。
一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。
4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。
一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。
4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。
一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。
6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。
一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。
6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。
一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。
8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。
一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。
8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。
一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。
10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。
一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。
10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

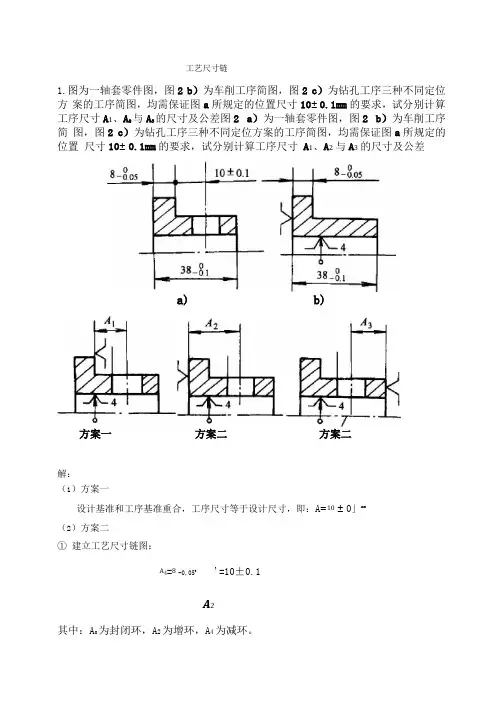

工艺尺寸链1.图为一轴套零件图，图2 b）为车削工序简图，图2 c）为钻孔工序三种不同定位方案的工序简图，均需保证图a所规定的位置尺寸10± 0.1mm的要求，试分别计算工序尺寸A1、A2与A3的尺寸及公差图2 a）为一轴套零件图，图2 b）为车削工序简图，图2 c）为钻孔工序三种不同定位方案的工序简图，均需保证图a所规定的位置尺寸10± 0.1mm的要求，试分别计算工序尺寸A1、A2与A3的尺寸及公差a) b)方案一方案二方案二解：（1）方案一设计基准和工序基准重合，工序尺寸等于设计尺寸，即：A=10± 0」mm（2）方案二① 建立工艺尺寸链图：A4=8-0,050'=10±0.1A2其中：A0为封闭环，A2为增环，A4为减环。
A = 10 ± 0.1 mm, A = 8 0 mm4 - 0.05②计算工序尺寸及其公差:10 = A一8 n A = 18 mm0.10 = ESA - (-0.05) n ESA = 0.05mm一0.10 = EIA一0 n EIA =-0.10mmA = 18 +0.05 mm结果：2 - 0.10(2)方案三① 建立工艺尺寸链其中：A0为封闭环，A5为增环，A3和A4为减环。
A = 10 ± 0.1 mm, A = 8 0 mm, A = 38 0 mm4 - 0.05 5 - 0.01②计算工序尺寸及其公差：10 = 38 - A - 8 n A = 20mm0.10 = 0 - EIA - (-0.05) n EIA = -0.05mm-0.10 = -0.1 - ESA - 0 n ESA = 0mmA = 20 0 mm结果： 3 -0.052.言殳一零件，材料为2Cr13,其内孔的加工顺序如下:(1)车内孔①31.81」4(2)氰化，要求工艺氧化层深度为磨内孔①32 +0：010 , 要求保证氧化层深度为0.1〜0.3mm,试求氰化工序的工艺氧化层深度t5r?［解］按加工顺序画出形成氰化层深度0.1〜0.3mm的尺寸链计算图。
机械制图零件图习题及答案机械制图是机械工程专业学生必修的一门课程，它是机械设计的基础，对于学生们来说是非常重要的。
在学习机械制图的过程中，零件图是一个非常重要的部分。
通过做一些习题，学生们可以更好地理解和掌握零件图的绘制方法和规范。
在机械制图中，零件图是将机械零件的形状、尺寸、位置和加工要求等信息以图形的形式表达出来的一种图形。
在绘制零件图时，需要遵循一定的规范和标准，以确保图纸的准确性和可读性。
下面是一些机械制图零件图的习题及答案，供学生们参考和练习：习题一：绘制一个直径为50mm的圆柱体。
答案：首先，确定圆柱体的中心位置，然后用半径为25mm的圆规画出圆柱体的外轮廓。
接着，用直尺将圆柱体的高度标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。
最后，用直尺连接长方形的四个角，形成一个完整的圆柱体。
习题二：绘制一个直径为40mm的圆柱体上的螺纹孔。
答案：首先，按照习题一的方法绘制一个直径为40mm的圆柱体。
然后，根据螺纹孔的要求，在圆柱体上标注出螺纹孔的位置和尺寸。
接着，根据螺纹孔的规格，选择合适的螺纹符号并标注在图纸上。
最后，用直尺连接螺纹孔的两侧，形成一个完整的螺纹孔。
习题三：绘制一个直径为60mm的圆盘。
答案：首先，确定圆盘的中心位置，然后用半径为30mm的圆规画出圆盘的外轮廓。
接着，用直尺将圆盘的直径标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。
最后，用直尺连接长方形的四个角，形成一个完整的圆盘。
习题四：绘制一个直径为80mm的圆盘上的凹槽。
答案：首先，按照习题三的方法绘制一个直径为80mm的圆盘。
然后，根据凹槽的要求，在圆盘上标注出凹槽的位置和尺寸。
接着，用直尺连接凹槽的两侧，形成一个完整的凹槽。
通过做这些习题，学生们可以更好地理解和掌握机械制图零件图的绘制方法和规范。
同时，通过不断练习，学生们的绘图能力和准确性也会得到提高。
希望这些习题及答案对学生们的学习有所帮助。
