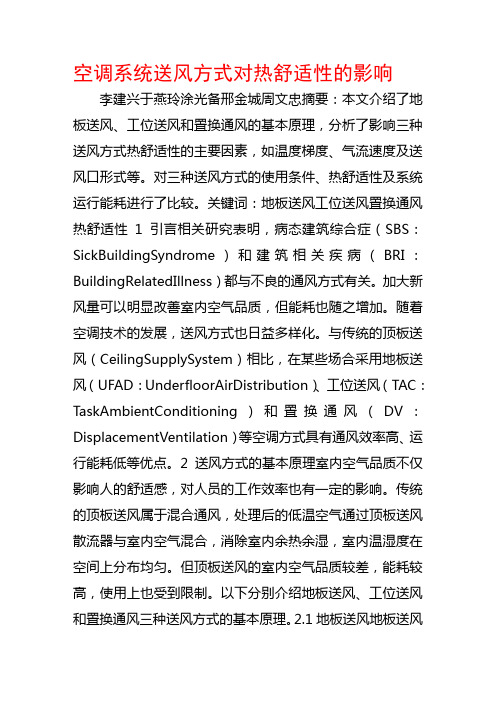

空调系统送风方式对热舒适性的影响李建兴于燕玲涂光备邢金城周文忠摘要：本文介绍了地板送风、工位送风和置换通风的基本原理，分析了影响三种送风方式热舒适性的主要因素，如温度梯度、气流速度及送风口形式等。
对三种送风方式的使用条件、热舒适性及系统运行能耗进行了比较。
关键词：地板送风工位送风置换通风热舒适性1引言相关研究表明，病态建筑综合症（SBS：SickBuildingSyndrome）和建筑相关疾病（BRI：BuildingRelatedIllness）都与不良的通风方式有关。
加大新风量可以明显改善室内空气品质，但能耗也随之增加。
随着空调技术的发展，送风方式也日益多样化。
与传统的顶板送风（CeilingSupplySystem）相比，在某些场合采用地板送风（UFAD：UnderfloorAirDistribution）、工位送风（TAC：TaskAmbientConditioning）和置换通风（DV：DisplacementVentilation）等空调方式具有通风效率高、运行能耗低等优点。
2送风方式的基本原理室内空气品质不仅影响人的舒适感，对人员的工作效率也有一定的影响。
传统的顶板送风属于混合通风，处理后的低温空气通过顶板送风散流器与室内空气混合，消除室内余热余湿，室内温湿度在空间上分布均匀。
但顶板送风的室内空气品质较差，能耗较高，使用上也受到限制。
以下分别介绍地板送风、工位送风和置换通风三种送风方式的基本原理。
2.1地板送风地板送风是混合通风的另一种形式，处理后的空气经过地板下的静压箱，由送风散流器送入室内，与室内空气混合。
其特点是洁净空气由下向上经过人员活动区，消除余热余湿，从房间顶部的排风口排出，室内温度均匀一致。
由于地板提升的高度有限，送风量受到限制，地板送风多用于空气—水系统。
近些年，地板送风广泛用于机房、控制中心、办公室和实验室等散热设备多、人员密集的建筑。
2.2工位送风工位送风是一种集区域通风、设备通风和人员自调节为一体的个性化的送风方式。

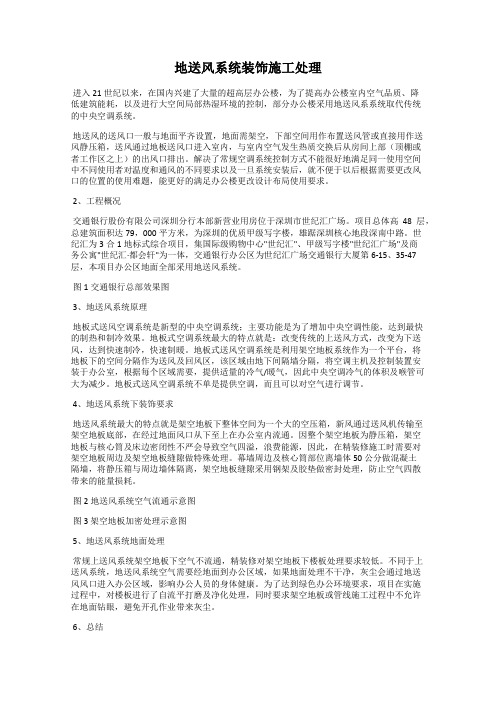

地送风系统装饰施工处理进入21世纪以来，在国内兴建了大量的超高层办公楼，为了提高办公楼室内空气品质、降低建筑能耗，以及进行大空间局部热湿环境的控制，部分办公楼采用地送风系系统取代传统的中央空调系统。
地送风的送风口一般与地面平齐设置，地面需架空，下部空间用作布置送风管或直接用作送风静压箱，送风通过地板送风口进入室内，与室内空气发生热质交换后从房间上部（顶棚或者工作区之上）的出风口排出。
解决了常规空调系统控制方式不能很好地满足同一使用空间中不同使用者对温度和通风的不同要求以及一旦系统安装后，就不便于以后根据需要更改风口的位置的使用难题，能更好的满足办公楼更改设计布局使用要求。
2、工程概况交通银行股份有限公司深圳分行本部新营业用房位于深圳市世纪汇广场。
项目总体高48层，总建筑面积达79，000平方米，为深圳的优质甲级写字楼，雄踞深圳核心地段深南中路。
世纪汇为3合1地标式综合项目，集国际级购物中心"世纪汇"、甲级写字楼"世纪汇广场"及商务公寓"世纪汇·都会轩"为一体，交通银行办公区为世纪汇广场交通银行大厦第6-15、35-47层，本项目办公区地面全部采用地送风系统。
图1交通银行总部效果图3、地送风系统原理地板式送风空调系统是新型的中央空调系统；主要功能是为了增加中央空调性能，达到最快的制热和制冷效果。
地板式空调系统最大的特点就是：改变传统的上送风方式，改变为下送风，达到快速制冷，快速制暖。
地板式送风空调系统是利用架空地板系统作为一个平台，将地板下的空间分隔作为送风及回风区，该区域由地下间隔墙分隔，将空调主机及控制装置安装于办公室，根据每个区域需要，提供适量的冷气/暖气，因此中央空调冷气的体积及喉管可大为减少。
地板式送风空调系统不单是提供空调，而且可以对空气进行调节。
4、地送风系统下装饰要求地送风系统最大的特点就是架空地板下整体空间为一个大的空压箱，新风通过送风机传输至架空地板底部，在经过地面风口从下至上在办公室内流通。
各种空调送风方式区别上送风、下送风方式缺点下送风：空调将冷空气送入地板下，在机架附近的地板上开送风口，冷空气由此送出来冷却机架内的设备。
送风口的位置和数量需要仔细调整。
上送风：对于上送风方式，不管是有风管和无风管，空调送出的冷空气首先和最热的空气混合，混合后的温热空气来冷却机柜等设备。
下面推荐采用弥漫式送风方式，适合我们的机房项目。
弥漫式送风方式优点（型号为S/M X X DA）冷空气由空调下部送出，在地板平面流动，依据流体力学原理，冷空气分布在机柜的中部和下部，在机柜周围形成冷空气的“包围”，空气受热后上升，在房间内依靠“热动力”流动。
计算机机柜在底部吸入冷空气，计算机或机柜本身的强制通风设备完成空气的循环，受热的空气由机柜上部排出。
我们在机柜上安装回风格栅，使机柜内服务器排除的热风通过服务器机柜上部的风扇吹入到空调回风格栅口回到空调回风口，形成良好的循环。
弥漫式送风空气在机房内的循环方式相对于下送风方式，弥漫式送风方式(也可以用在不需要架空地板的机房)，而单位面积的热负荷可提高10%，同时房间层高要求降低，普通房间都可以作为机房使用。
由于机柜被冷空气包围，相对于下送风方式，弥漫式送风方式下机柜的冷却效果更佳。
而对于上送风方式，弥漫式送风方式不需要风管，避免了房间的温度的不均匀的情况的发生，同时可以节能10%-20%，降低空调制冷量需求10%。
弥漫式送风方式的优势·单位面积热负荷提高10%·降低机房建筑层高要求节省安装费用·节省运行费用机组下端增加风箱空调正前方没有障碍物，不影响送风下送风改成前送风的我们将所有空调回风口向上通过镀锌板加保温材料延伸到机房吊顶上，在服务器后部（热通道）上空去掉吊顶膜，更换回风百叶，使吊顶层成为热空气的回风通路。
吊顶热通道改为单排通风格栅新机房4台空调延伸到吊顶空调回风口延伸到吊顶上通过吊顶上回风。
热通道通过吊顶上回风，回风格栅安装在机柜上方对应机柜风扇的位置。
GEA Air Treatment Division GEA 空气处理系统部
Officecool ： Under floor air conditioning Officecool: 地板送风空调系统
GEA Heat Exchangers
1OFFICECOOL –最优秀办公楼空调系统 节能 低投资 低运行费用 高度灵活 Energy efficiency Low investment Low running cost Highly flexible
降低办公楼层高 分期投资 个性化 系统简单 Reduce building Investment in Personality Simple system height by 10% stages
维护方便 舒适度高 Easy maintenance More Comfortable
2Denco Officecool System Zone Unit
Raised Floor 250 - 300 mm
Fan Tile or
LECU
3Denco Officecool 系统 区域空调机组
高架地板 250 - 300 mm 风机地板砖
(或 LECU)
4区域空调机组 Denco Zone Unit • Available in 3 models, 1,2 & 3 fan modules • Downflow / Top return, Downflow / Bottom return. • Chilled water or direct expansion cooling. • LPHW, heat pump or electric heating • Proportional control humidification • 40kW+ Now Available!!! • 3种型号, 分别有1,2 & 3 风机模块
• 下送风/顶回风, 下送风/下回风
• 冷水制冷或直接膨胀制冷
• LPHW(低压热水加热），热泵加热或电加热
• 比例控制加湿
• 也可提供40kW的机组
10kW 20kW 30kW
5典型办公楼布局 Typical Flexible Office layout (1)
LECU均匀布局 区域空调机组放于办公室
6典型办公楼布局 Typical Flexible Office layout (2) 根据需要，很方便地将热 负荷低的LECU移动到热负
荷高的地方 7UFAC系统包含 UFAC Systems Coverage • A description of the Under-floor Air • 地板下送风空调系统发展历史简介
Conditioning System looking at the developments.
• Typical Installation options.
• Fresh Air Input.
• The use of the System in high-rise
buildings. • Energy saving benefits.
• Sustainability benefits
• The flexibility of the system.
• Considerations for designers
• 可供选择的典型安装
• 新风处理和输入
• 在高层建筑中的使用
• 节能效益
• 可持续发展方面的收益
• 系统的灵活性
• 系统设计过程的主要考虑因素
8办公楼空调系统-目的Office Air Conditioning - Aims
办公室人员的理想舒适条件 Ideal Comfort Conditions for the Individual:
• Warm Feet.
• 脚部温暖
• Cool Head
• 头部凉快
• 没有吹风感（风速不超过：
0.2m/s)
• No Draughts (Not Exceed 0.2
m/s)
• 空气运动良好（避免闷热不通风
的感觉，污染物稀释良好）
• Good Air Movement (Avoid
Stuffiness, Dilute Pollutants). 空调系统部件 System Components • Chillers. • 冷水机组
• Pumps. • 水泵
• Dry coolers. • 干式冷却器
• Cooling Towers. • 冷却塔
• Air Handling Units. • 基本上与传统空调系统相同
Basically the same as • UFAC系统通过高架地板下的空间 conventional air conditioning 形成送风箱，并将经过空调机处 systems. 理过的空气送到工作区域
Underfloor Air Conditioning distributes conditioned air to the work space via the access floor plenum. 10气流路径比较：传统系统VS UFAC
Air flow path: Traditional VS UFAC
UFAC地板下送风空调系统 传统空调系统
11热空气往上走概念 Thermal Lift • Warm air always rises. • 热空气总是向上走
• Constant battle with supply air being • 所以，往上走的热空气总是与高位送出来
distributed via high level. 的空气进行争斗 • Conventional Systems Condition • 传统空调系统对整个空调区域进行空气调
Whole Space. 节 • Higher Fresh Air Content. • 需要更多的新风量
• 地板下空调系统的送风方向与空气自然流
动的方向相同 • Underfloor Air Conditioning supplies
air in the same direction as Thermal • 空调区域的人员所得到的是最优化控制的 Lift. 温度，还得到最高的新风量 • Occupied Space receives air at • 高于人员头顶的区域允许较高的温度
optimum temperature and highest fresh air volume. • Zone above head height is allowed to
rise in temperature. 地板下送风系统&风机模块 Traditional UFAC and Fan tile
地板空气散流器 Floor diffusers 不带格栅的风机模块 带送回风格栅的风机模块 Fan Tile, grilles removed Fan Tile, supply & recirculation grilles
13地板风出风口 Floor outlets Floor Outlets: • 地板出风口 • Floor Diffusers. Pressurised • 地板散流器出风：加压地板风帽
Floor Plenum. • 风机辅助送风：低压地板风帽
• Fan Assisted Distribution. Low
Pressure Plenum. • 地板散流器送风要求地板风帽有
较高的密封性 • Floor Diffusers require highly
sealed floor plenum. • 地板散流器送风也要求较高的送
风温度 • Floor Diffusers require high
supply air temperature. • 风机辅助送风对地板密封性要求
不高 • Fan Assisted does not require
such highly sealed plenum. • Fan Assisted can work with
lower supply air temperature.
• 风机辅助送风可以使用较低的送
风温度
