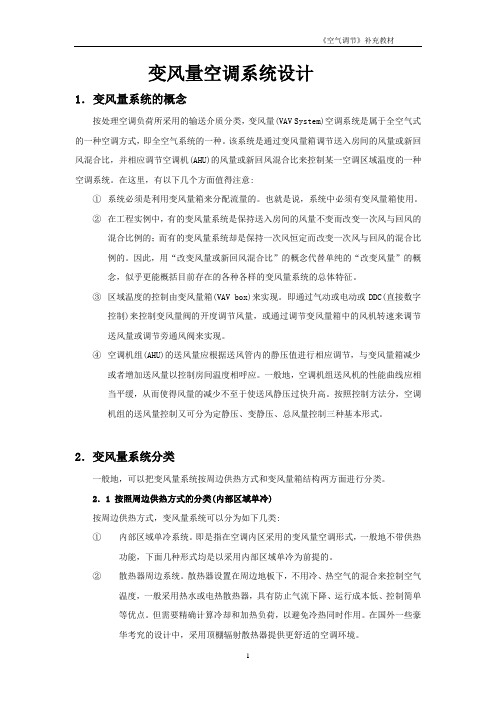

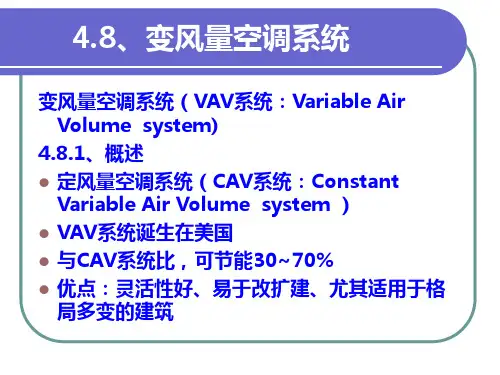

变风量空调系统设计1．变风量系统的概念按处理空调负荷所采用的输送介质分类，变风量(VAV System)空调系统是属于全空气式的一种空调方式，即全空气系统的一种。

该系统是通过变风量箱调节送入房间的风量或新回风混合比，并相应调节空调机(AHU)的风量或新回风混合比来控制某一空调区域温度的一种空调系统。

在这里，有以下几个方面值得注意:①系统必须是利用变风量箱来分配流量的。

也就是说，系统中必须有变风量箱使用。

②在工程实例中，有的变风量系统是保持送入房间的风量不变而改变一次风与回风的混合比例的；而有的变风量系统却是保持一次风恒定而改变一次风与回风的混合比例的。

因此，用“改变风量或新回风混合比”的概念代替单纯的“改变风量”的概念，似乎更能概括目前存在的各种各样的变风量系统的总体特征。

③区域温度的控制由变风量箱(VAV box)来实现。

即通过气动或电动或DDC(直接数字控制)来控制变风量阀的开度调节风量，或通过调节变风量箱中的风机转速来调节送风量或调节旁通风阀来实现。

④空调机组(AHU)的送风量应根据送风管内的静压值进行相应调节，与变风量箱减少或者增加送风量以控制房间温度相呼应。

一般地，空调机组送风机的性能曲线应相当平缓，从而使得风量的减少不至于使送风静压过快升高。

按照控制方法分，空调机组的送风量控制又可分为定静压、变静压、总风量控制三种基本形式。

2．变风量系统分类一般地，可以把变风量系统按周边供热方式和变风量箱结构两方面进行分类。

2．1 按照周边供热方式的分类(内部区域单冷)按周边供热方式，变风量系统可以分为如下几类:①内部区域单冷系统。

即是指在空调内区采用的变风量空调形式，一般地不带供热功能，下面几种形式均是以采用内部区域单冷为前提的。

②散热器周边系统。

散热器设置在周边地板下，不用冷、热空气的混合来控制空气温度，一般采用热水或电热散热器，具有防止气流下降、运行成本低、控制简单等优点。

但需要精确计算冷却和加热负荷，以避免冷热同时作用。

送风段：由送风机把处理后的空气通过送风管道和送风口送到建筑物中。

回风段：为利用余热／冷，将从建筑物中抽出来的空气，部分排出建筑物，部分进行处理后再利用。

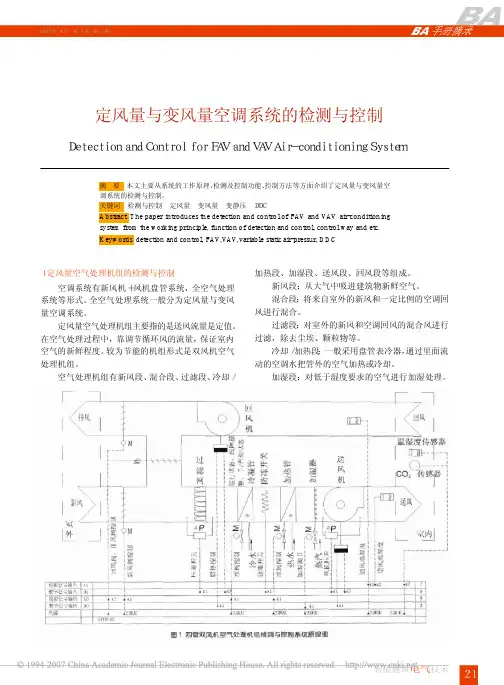

１．１系统工作原理典型的四管双风机空气处理机组，其检测与控制系统原理见图１。

１．２　系统组成（１）　新风风门、防冻开关当送风机不工作时，为防止表冷器被冻坏，必须关闭新风风门；防冻开关起着报警作用。

（２）　空气过滤器、差压开关为保证空气过滤器的过滤效果和节能需要，测量其前后的差压，及时发出阻塞报警信号。

（３）　送风温度传感器、表冷器、空调水阀调节空调水流量，以控制送风温度。

（４）　送风湿度传感器、加湿器根据室内湿度要求，启动、或关闭加湿设备。

（５）　送风阀、排风阀、混风阀、ＣＯ２传感器根据室内空气要求的二氧化碳含量，调节混风流量，排风量和送风量随着混风量的增加而减小、或反之。

（６）　送风机、回风机两台风机同时启停。

１．３检测与控制功能空气处理机组的监控点如表１所示。

２　变风量空调系统的检测与控制变风量空调系统，可以根据各个房间或区域的空调负荷变化情况，用变风量末端装置（ＶＡＶ　ＢＯＸ）分别调节各个房间或区域的送风量，来控制室内环境温度。

这种系统可以降低非设计条件下的风机运行的能量消耗，运行费用较省。

变风量空调系统主要由以下几部分组成：空气处理机组，室内温控器，变风量末端装置（ＶＡＶ　ＢＯＸ）和智能变频控制器。

空气处理机组是由新风阀、回风阀、送风阀、预热器、表冷器和送风机等组成。

２．１系统工作原理为获得空调系统的实时负荷情况，在每个建筑单元内装设一个室内温控器，用来检测室内温度，并与用户设定的期望温度值进行比较，当二者出现差值时，温控器改变变风量末端（ＶＡＶ－ＢＯＸ）装置内的风阀开度，减少或增加送入室内的风量从而调节室内的温度，直到室内温度恢复为设定值为止。

同时，根据末端ＶＡＶ－ＢＯＸ的负荷情况，通过变频控制器调节送风机速度，起到节能作用。

送风机速度控制方法有定静压、变静压、总风量等控制方法。

办公自动化杂志1CAV 和VAV 空调系统定风量（CAV）空调系统和变风量（VAV）空调系统是一种能控制送风风量的空调系统。

VAV 空调系统送风量可根据房间的负荷进行调节[1]。

当空调负荷降低时，送风量会降低，反之则送风量增加。

相对于定风量系统，VAV 空调系统根据空调负荷调整送风量的特性使它有着良好的节能性能。

因此VAV 空调系统一直被应用于办公场所的空调系统。

CAV 空调系统能准确控制送风量和回风量。

固定的送风量和回风量有利于保持室内压力。

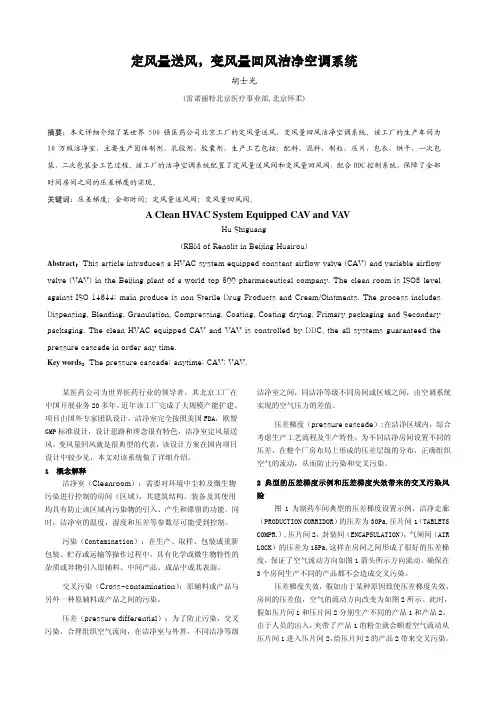

因此，CAV 系统常用于对室内静压有精确要求的场合，例如洁净室，生物化学实验室。

CAV 空调系统可设置工作人员在室内工作时的最大送风量（占用模式），以保证工作人员的舒适和健康。

当没有人在房间工作时，设置最小送风量（空闲模式），只有房间压力。

在这种情况下，CAV 系统可以做到节省能源。

基于VAV 与CAV 空调系统的上述特点，这两类空调系统得到越来越广泛的应用。

2VAV 和CAV 风阀CAV 和VAV 的风阀在CAV 和VAV 空调系统中是重要的组成部分，它可以控制送风风量，是CAV 和VAV 空调系统的基础。

接下来本文将详细介绍CAV 风阀和VAV 风阀组成、结构和运行原理。

2.1CAV 风阀图1为CAV 系统风阀的简图，CAV 风阀控制器根据流量计反馈的读数调整风阀的开度，当测试风量小于设定值时，控制器可以通过控制算法调大风阀开度。

当测试风量超过设定值时，执行机构调小风阀开度，以达到控制送风量的作用。

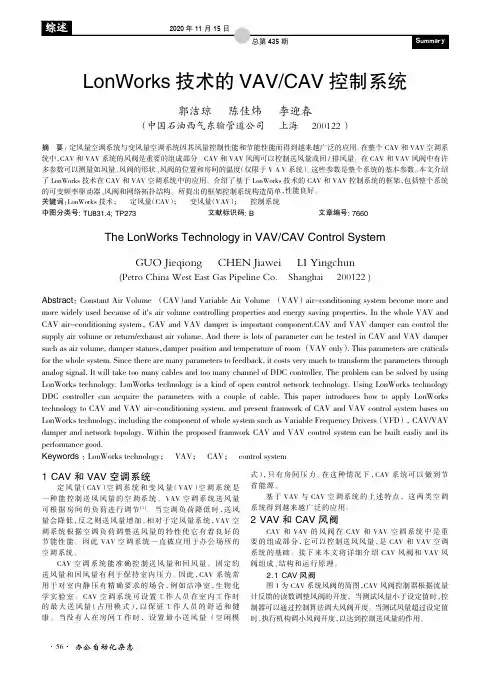

LonWorks 技术的VAV/CAV 控制系统郭洁琼陈佳炜李迎春（中国石油西气东输管道公司上海200122）摘要：定风量空调系统与变风量空调系统因其风量控制性能和节能性能而得到越来越广泛的应用。

在整个CAV 和VAV 空调系统中，CAV 和VAV 系统的风阀是重要的组成部分。

CAV 和VAV 风阀可以控制送风量或回/排风量。

在CAV 和VAV 风阀中有许多参数可以测量如风量、风阀的形状、风阀的位置和房间的温度（仅限于V A V 系统）。

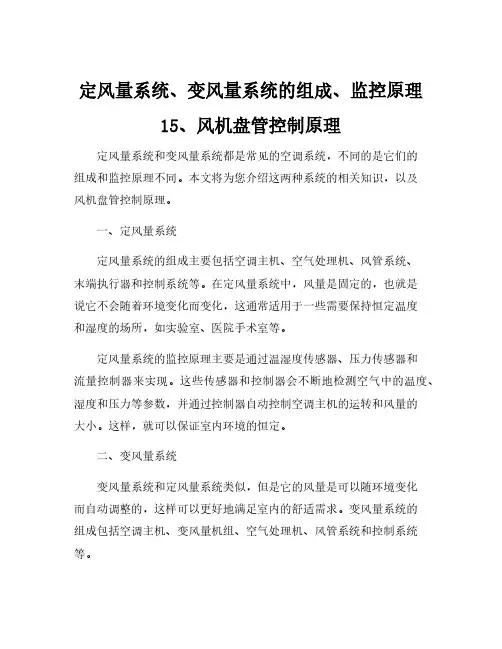

定风量系统、变风量系统的组成、监控原理15、风机盘管控制原理定风量系统和变风量系统都是常见的空调系统，不同的是它们的组成和监控原理不同。

本文将为您介绍这两种系统的相关知识，以及风机盘管控制原理。

一、定风量系统定风量系统的组成主要包括空调主机、空气处理机、风管系统、末端执行器和控制系统等。

在定风量系统中，风量是固定的，也就是说它不会随着环境变化而变化，这通常适用于一些需要保持恒定温度和湿度的场所，如实验室、医院手术室等。

定风量系统的监控原理主要是通过温湿度传感器、压力传感器和流量控制器来实现。

这些传感器和控制器会不断地检测空气中的温度、湿度和压力等参数，并通过控制器自动控制空调主机的运转和风量的大小。

这样，就可以保证室内环境的恒定。

二、变风量系统变风量系统和定风量系统类似，但是它的风量是可以随环境变化而自动调整的，这样可以更好地满足室内的舒适需求。

变风量系统的组成包括空调主机、变风量机组、空气处理机、风管系统和控制系统等。

与定风量系统相比，变风量系统的监控原理更为复杂，需要更多的传感器和控制器来实现。

其中，最关键的是变频器，它可以根据需求自动调节风机的转速，从而实现风量的变化。

此外，还需要温湿度传感器和CO2传感器等来检测室内的环境参数，以便根据不同的情况自动调整风量。

三、风机盘管控制原理风机盘管是空调系统中重要的末端执行器，它与空调主机和空气处理机相连，能够将空气输送到室内。

风机盘管的控制原理主要是通过调节控制阀来实现。

当控制器检测到室内温度过高时，会自动打开控制阀，让制冷剂流入风机盘管中，从而降低室内温度。

在舒适空调环境的构建中，定风量系统、变风量系统和风机盘管都是起到重要作用的组成部分，通过合理地搭配和调节，可以实现室内空气质量的有效控制，提高人们的生活品质。

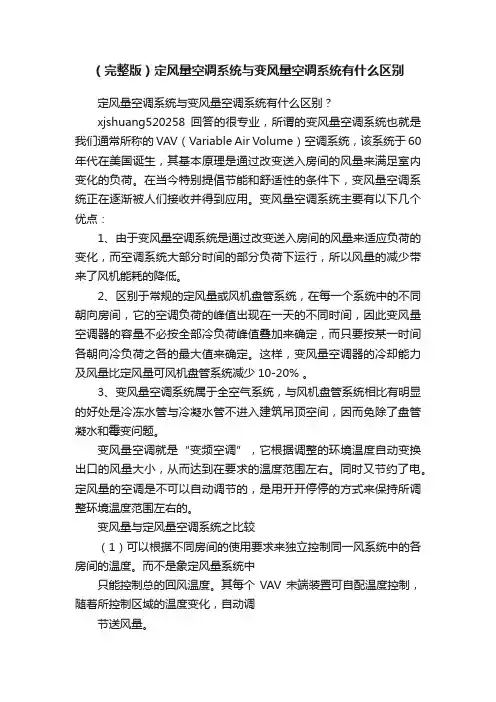

定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。

在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。

变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。

2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。

这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。

3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。

•变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。

同时又节约了电。

定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。

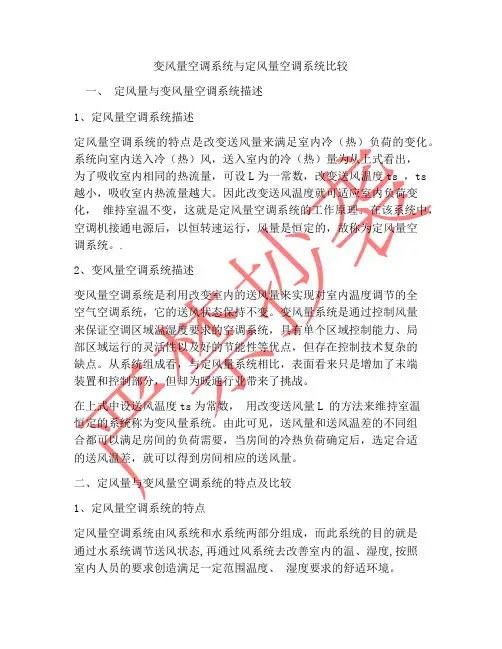

变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。

而不是象定风量系统中只能控制总的回风温度。

其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。

（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。

（完整版）定风量空调系统与变风量空调系统有什么区别定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。

在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。

变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。

2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。

这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。

3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。

变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。

同时又节约了电。

定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。

变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。

而不是象定风量系统中只能控制总的回风温度。

其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。

（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。

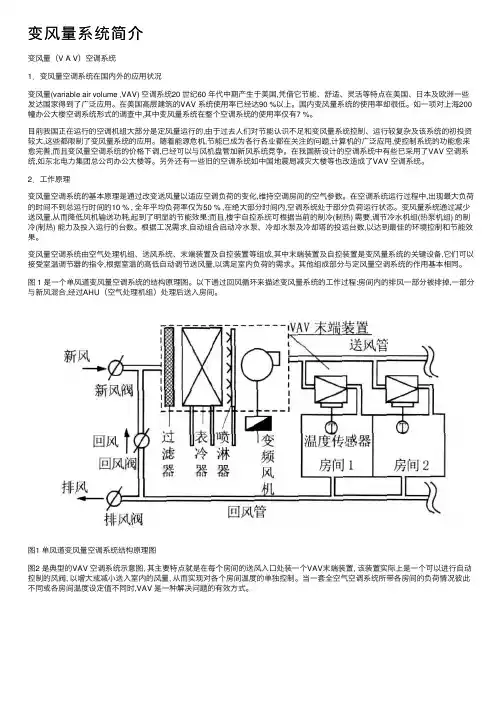

变风量系统简介变风量（V A V）空调系统1．变风量空调系统在国内外的应⽤状况变风量(variable air volume ,VAV) 空调系统20 世纪60 年代中期产⽣于美国,凭借它节能、舒适、灵活等特点在美国、⽇本及欧洲⼀些发达国家得到了⼴泛应⽤。

在美国⾼层建筑的VAV 系统使⽤率已经达90 %以上。

国内变风量系统的使⽤率却很低。

如⼀项对上海200幢办公⼤楼空调系统形式的调查中,其中变风量系统在整个空调系统的使⽤率仅有7 %。

⽬前我国正在运⾏的空调机组⼤部分是定风量运⾏的,由于过去⼈们对节能认识不⾜和变风量系统控制、运⾏较复杂及该系统的初投资较⼤,这些都限制了变风量系统的应⽤。

随着能源危机,节能已成为各⾏各业都在关注的问题,计算机的⼴泛应⽤,使控制系统的功能愈来愈完善,⽽且变风量空调系统的价格下调,已经可以与风机盘管加新风系统竞争。

在我国新设计的空调系统中有些已采⽤了VAV 空调系统,如东北电⼒集团总公司办公⼤楼等。

另外还有⼀些旧的空调系统如中国地震局减灾⼤楼等也改造成了VAV 空调系统。

2．⼯作原理变风量空调系统的基本原理是通过改变送风量以适应空调负荷的变化,维持空调房间的空⽓参数。

在空调系统运⾏过程中,出现最⼤负荷的时间不到总运⾏时间的10 % , 全年平均负荷率仅为50 % ,在绝⼤部分时间内,空调系统处于部分负荷运⾏状态。

变风量系统通过减少送风量,从⽽降低风机输送功耗,起到了明显的节能效果;⽽且,楼宇⾃控系统可根据当前的制冷(制热) 需要,调节冷⽔机组(热泵机组) 的制冷(制热) 能⼒及投⼊运⾏的台数。

根据⼯况需求,⾃动组合启动冷⽔泵、冷却⽔泵及冷却塔的投运台数,以达到最佳的环境控制和节能效果。

变风量空调系统由空⽓处理机组、送风系统、末端装置及⾃控装置等组成,其中末端装置及⾃控装置是变风量系统的关键设备,它们可以接受室温调节器的指令,根据室温的⾼低⾃动调节送风量,以满⾜室内负荷的需求。
