第4章 变风量空调系统
4.1 变风量空调系统

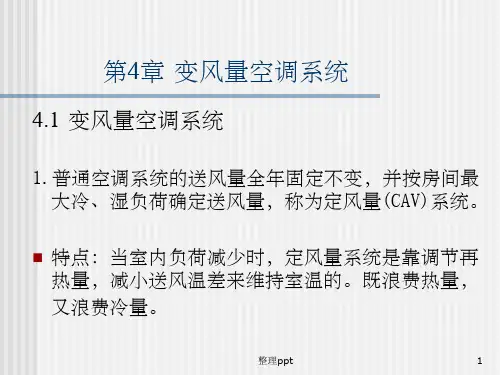

1.普通空调系统的送风量全年固定不变，并按房间最 大冷、湿负荷确定送风量，称为定风量(CAV)系统。
特点：当室内负荷减少时，定风量系统是靠调节再 热量，减小送风温差来维持室温的。既浪费热量，
又浪费冷量。
整理ppt
1
2.空调系统随着房间冷、湿负荷的变化来确定送风量 (送风参数不变)的大小，称为变风量(VAV)系统。
（2）当计算所得的房间送风量的20％小于房间最小 送风量，应采用二次回风系统。
（ 3 ） 规 格 较 高 办 公 室 最 小 送 风 量 : 1 3 - 1 4 m³ ／ (h·人) 。
整理ppt
23
判定方法二：防止结露
（1）当房间热湿比较小，采用一次回风时，出风 温度可能低于房间的露点温度，送风口表面有可 能产生结露，采用二次回风。
c.旁通风口与送风口上设有动作相反的风阀，并与 电动执行机构相连接，且受室内恒温器所控制。
整理ppt
8
图 4-3 旁通型变风量系统流程图
整理ppt
9
(4)旁通型装置的特点是：
a.即使负荷变动，风道内静压大致不变化，亦不会 增加噪声，风机也不必进行控制。
b.当室内负荷减少时，不必增大再热量(与定风量系 统比较)，但风机动力没有节约，且需加设旁通 风的回风道，使投资增加。
整理ppt
25
2.送风量由受控房间实时所需送风量之和控制；
3.新风控制方面采用了固定新风比的方法，确保各 房间的新风量不会由于送风量的减少而减少；
4.室内压力由排风机的无级调速加以控制。
整理ppt
26
4.2.4 经济分析
1.运转费用和一次投资分析
在定风量的条件下，将由一台送风机承担的空气 输送任务改由一台主风机，多台子风机来承担， 由于电机效率的下降，显然后者的能耗将增加。 为此，MFVAV系统采取了与传统变风量系统不同 的措施：

《VAV原理及应用》PPT课件

《VAV原理及应用》PPT课件
AHU运行风量 10,000 CMH
DDC频率的比例积分PI控制
SP 静压传感器
VAV
各房间运行风量
800 CMH
VAV
400 CMH
VAV
600 CMH
2.2. AHU的频率控制-定静压控制法
优点： • 控制简单－最适合国内的物业管理水平； • 运行稳定－故障率低，维护费用低； • 传输数据少－不必联网、不需要BOX阀位反馈； • 与压力有关/无关型BOX都可应用；
2.2. AHU的频率控制- 总风量控制法
总风量控制法：
各BOX送风量的计 算值Vset反映了相应 房间的需求送风量， 将AHU所有BOX设定风 量求和，则显然是系 统当前要求的总风量， 根据此计算总风量控 制风机频率。
2.2. AHU的频率控制- 总风量控制法
总风量控制法优缺点：
对BOX的风量测量、计算精度有较高要求； 误差也比变静压控制大； 节能效果介于定静压和变静压法之间； 应用很少。
LonTalk
VV550
3.2 VAV系统控制-Tracer™ SC 系统
安装TU工具软件 的调试电脑
客户电脑 具备网络浏览器
以太网络 BACnet/IP
Tracer SC
装有LCI-I的屋顶机组
LonTalk 协 议
BACnet 协议
装配BCI-I的屋顶机 组
多种功能控制器 Tracer MP581
送风送风末端风机末端风机吊顶回风吊顶回风一次风一次风一次一次风下游阻力吊顶回风串联风机型box温控器tefc风量最大制冷风量一次风总风量风机风量天花回风送风量天花回风一次风办公区域商业综合体办公楼工厂酒店等的办公区域餐饮高级酒店的餐饮包间娱乐场所包间医院非传染病按病区分系统利于空气集中杀菌处理分隔商铺有单独温控要求内区冬季全新风节能vavvav系统的适用场所系统的适用场所vavbox的选择末端类型最佳适用场所普通适用场所单风道吊顶其它设备较多安装空间受限

VAV空调系统施工重点讲解PPT课件

VAV空调系统施工重点讲解PPT课件

重点1： 送风系统风管制作安装要求
1 .1主干送风管制作安装 （1）为减小系统阻力，送风管道应尽可能布置成直形，
并尽可能简单，减少各种弯头、管道配件的数量
（2）VAV系统对风管平衡要求很高，一般采用环状管路
(3) 风管施工前应对风管施工工艺质量进行验证，即对样板 风管进行强度和严密性工艺测试，确认施工工艺满足要求后， 方可允许VAV风管全面施工。
VAV 系统调试
5.检测变风量系统供暖供冷工况转变运行情况，通过温控 器调节变化：
A.检测控制比例带延时状态 B.检测工况转变后风阀开度变化 C.检测工况转变后变风量箱体加热水阀开启状态 6.空调系统变风量末端设备，整体自动运行，检测负荷变
化的自控程度，对可能出现的偏离部分进行修正，最终达 到楼宇中央空调变风量系统的自动控制，完成调试工作。
部分楼层噪音测试数据曲线图
十四层噪音测试结果 十六层噪音测试结果
VAV 系统调试
本工程VAV BOX共862台，其中内区采用单风道型， 共425台；外区采用带ECM电机和热水盘管的串联 风机助力型，共437台；VAV控制器选用江森一体 化集成式控制器VMA1600。现场的VMA控制器联 网接入江森楼宇控制系统。
热源采用采用2台燃气热水锅炉单台制热量为台燃气热水锅炉单台制热量为1440kw1440kw一次侧供回水温度一次侧供回水温度80608060二次侧供回水温二次侧供回水温度60506050办公楼均采用变风量空调系统每层设一台空调机组办公楼均采用变风量空调系统每层设一台空调机组带初中效过滤器冷热盘管变频送风机新风带初中效过滤器冷热盘管变频送风机新风集中采集新风机带初中效过滤器分别设于避难集中采集新风机带初中效过滤器分别设于避难层及屋顶层经全热回收装置换热后送至各层空调机房层及屋顶层经全热回收装置换热后送至各层空调机房新回风混合处理后送至各变风量末端新回风混合处理后送至各变风量末端vavboxvavbox区采用单风道区采用单风道vavboxvavbox外区采用带热水加热盘管的串外区采用带热水加热盘管的串联式风机动力型联式风机动力型fpbboxfpbbox变风量系统采用上送上回的变风量系统采用上送上回的气流组织形式为维持变风量系统各房间静压相同均气流组织形式为维持变风量系统各房间静压相同均采用吊顶回风变风量空调器的回风集中设置于走道内

空调机组的结构和控制PPT(高清图片)

空调机组的结构和控制PPT(高清图片)
新风机组、空调机组和变风量 空调机组的结构和控制
新风机组的实物图
空调机组实物图
四管制空调机组
空调机组实物图
表冷器
变风量空调机组
变风量空调系统的冷热源
• 风冷变频热泵冷水机组
VAV系统的末端控制
至变风量 空调机组
DDC 控制器
微压差风流量信号
电动调节阀 控制信号
环境温度和设定参数信号
两管制新风机组控制原理
DDC变频控制柜
风压传感器 送风 (系统2/3处) 管道
新风调节阀 变风量空调机组
新风 管道
回风调节阀
VAV VAV VAV VAV VAV 框 F -BOX F -BOX F -BOX F -BOX F
风流
风流
风流
风流
风流
量传
量传
量传
量传
量传
回风 感器
感器
感器
感器
感器
管道
Байду номын сангаас
变风量空调机组控制原理图
变风量空调机组控制系统原理图
TE-1—风管温度传感器 HE-1：风管湿度传感器 PE-1：压差变送器 DDC：数字控制器 TV-1：冷热水电动 调节阀 PS-1：压差开关 DM-1/2：风阀执行器
• 谢谢

VAV变风量空调系统介绍ppt课件

VAV变风量空调系统介绍ppt课件
精选ppt2021最新 30
五、建议
2、系统调试
A、VAV系统调试是较为复杂、专业性强的工作，系统运行的状 况和调试的好坏直接相关。调试工作需要重点监控。 B、VAVBox需每台做好标定。每台设备均需进行单机调试。 C、系统的风量平衡必须做好。系统的平衡是整个系统的正常运 转及自动的基础。系统的平衡做好，VAV的控制才能准确、节能。
精选ppt2021最新 18
四、VAV变风量空调系统控制
1、定静压控制
精选ppt2021最新 19
四、VAV变风量空调系统控制
1、定静压控制
精选ppt2021最新 20
四、VAV变风量空调系统控制
1、定静压控制 关于静压设定值
精选ppt2021最新 21
四、VAV变风量空调系统控制
1、定静压控制 如果设定值过高，风机的能源就被浪费掉，同时， 系统的噪音也会增大。 所以，静压设定值需现场判断，试验出最佳值进行设 定。
精选ppt2021最新 22
四、VAV变风量空调系统控制
2、变静压控制
精选ppt2021最新 23
Байду номын сангаас
四、VAV变风量空调系统控制
2、变静压控制
精选ppt2021最新 24
四、VAV变风量空调系统控制
2、变静压控制
精选ppt2021最新 25
四、VAV变风量空调系统控制
2、变静压控制
每一 VAV b o x 风阀开度
并联风机动力型
串联风机动力型
精选ppt2021最新 14
三、VAV变风量空调系统组成
控制系统
精选ppt2021最新 15
四、VAV变风量空调系统控制
控制方式
精选ppt2021最新 16

《变风量空调系统》课件

《变风量空调系统》课件

4. 控制策略
制定合理的控制策略，包括温度、湿度、 送风量等控制方式，实现系统的智能化和 节能运行。
3. 设备选型
根据负荷分析结果，选择合适的空调机组 、变风量末端设备等，确保满足系统性能 要求。
设计实例
某办公楼变风量空调系统设计
根据办公楼的负荷特点和使用需求，采用变静压控制方式，实现节能运行和室内环境的舒适性。
定义和概念
01
变风量空调系统是一种通过调节送风量来适应室内 负荷变化的空调系统。
02
它通常由空气处理机组、送风管、回风管、末端装 置等组成。
03
变风量空调系统可以根据室内负荷变化自动调节送 风量，以保持室内温度和湿度的稳定。
02
工作原理
Chapter
工作流程
传感器监测室内温度
传感器监测室内温度，并将信号传输至控制系统。
某商场变风量空调系统设计
考虑到商场的人流量和空间布局，采用双风机变风量系统，实现送风量的灵活调节和室内空气品质的 优化。
04
安装和维护
Chapter
安装步骤
设计阶段
根据建筑物的结构和需求，进行 系统设计和布局。
01
02
安装施工
03
按照设计图纸进行管道铺设、设 备安装和调试。
04
设备采购
根据设计要求，采购相应的变风 量空调设备。
系统设计应考虑不同建筑空间的 使用功能和特点，满足个性化需 求。
设计步骤ห้องสมุดไป่ตู้
5. 系统调试
在系统安装完成后，进行系统调试和性能 测试，确保系统正常运行并达到设计要求 。
1. 负荷分析
根据建筑物的功能、地理位置、室内人员 数量等因素，分析空调系统的冷、热负荷 。

VAV变风量空调系统介绍(94页)

VAV变风量空调系统介绍(94页)
变风量空调系统的分类
变风量空调系统的分类
·单风道变风量系统 -单风道系统,为基本系统 -如为单冷则用于内区最为理想；如若向末端同时供冷或供 热则适合于房间进深不大（无内区），各房间温度虽要求独 立控制但负荷变化的趋势较为接近的场所 北京南银大厦采用此方式系统，夏季供冷风，冬季供热风 特点：是投资最少的一种系统 缺点：从房间的布置及使用情况来看，当房间的朝向不一致 时，可能某些房间需要供冷而另一些房间需要供热，在过渡 季时尤为明显。
VAV系统的应用的场合
以高层建筑为主 ·高档办公楼 ·宾馆、酒店 除客房外负荷变化和人流变化均较大，而开间又 较大的场所，如康乐中心、 旋转餐厅、多功能厅 等 ·商业建筑 ·展厅 ·医院 ·学校
变风量系统组成
排风
室外空气
盘管
水阀
VAV 箱
散流器
送风机
典型的变风量系统机械组成
*
回风
排风机
*
压力控制回路
正确选择设定点对系统的性能非常重要 如果设定点过高，风机的能源就被浪费掉了 静压的设定点越高，风机就越难于保持设定点
*
压力控制回路
正确选择设定点对系统的性能非常重要 如果设定点太高，系统的噪音就会增大 静压设定点高，所有的VAV箱调节风阀只需打开一 点就能达到所需流量 气流从小开口流动就会产生许多噪音
TC
温差
实际风量
风量设定值
VAV末端单元
与风道压力无关
VAV末端单元
与风道压力无关
7 2°
1.05” wc
255 cfm
VAV末端单元的类型
单风道基本型 单风道再热型 双风道无混合型 双风道混合型 风机加压型 风机驱动型VAV箱–变流量风机驱动(并联型) 风机驱动型VAV箱–定流量风机驱动(串联型) 带再热的风机驱动型 就目前我国的情况来看,使用最多的是单风道基 本型、单风道再热型及风机加压型

中央空调_第4章空调系统分类PPT课件

中央空调_第4章空调系统分类PPT课件

235套VAV BOX ，153套变风量 调节阀采用主要
部件美国进口、
国内组装的皇家
变风量箱及风阀
产品，配备自控 设备
整理版课件
62
4.5 风机盘管加新风系统
整理版课件
63
风机盘管是中央空调理想的末端产 品，风机盘管广泛应用于宾馆、办公楼、 医院、商住、科研机构等场所。其工作 原理是风机将室内空气或室外混合空气 通过表冷器进行冷却或加热后送入室内， 使室内气温降低或升高，以满足人们的 舒适性要求。
❖ 1.全空气系统在机房内对空气进行集中处理，空气 处理机组有多种处理功能和较强的处理能力，尤其 有较强的除湿能力。因此适用于冷负荷密度大，潜 热负荷大或对室内含尘浓度有严格控制要求的场所。 如：商场、剧院、候机大厅等
整理版课件
15
4.2中央空调的形式选择与划分原则
❖ 4.2.1系统形式的选择
❖ 2.高大房间的场所宜选用全空气定风量系统。如： 体育馆、大车间。
第四章 中央空调空气系统的 形式
张海涛
整理版课件
1
4.1中央空调系统的分类与比较
❖ 4.1.1系统分类
按负担室内空调负荷所用的介质分类
整理版课件
2
4.1中央空调系统的分类与比较
空调系统的分类
按负担室内空调负荷所用的介质分类
整理版课件
3
4.1中央空调系统的分类与比较
空调系统的分类
按负担室内空调负荷所用的介质分类
23
空气处理机组功能段的组成
整理版课件
24
整理版课件
25
➢分类 1.按结构形式： a) 卧式； b) 立式； c) 吊顶式： 2.按用途特征： a) 通用机组； b) 新风机组； c) 净化机组； d) 专用机组；

变风量系统介绍全套PPT

变风量系统介绍全套PPT
妥思2010年代理商培训
风机动力型变风量末端
串联式风机动力箱TFP
一次风风速测量装置
风机电机
电气控制盒 二次风入口
检查门
妥思2010年代理商培训
风机动力型变风量末端
并联式风机动力箱TCP
一次风风速测量装置
风机电机 电气控制盒
二次风入口
检查门
妥思2010年代理商培训
风机动力型变风量末端
风机运行 出口送风量
出口送风温 度
末端风机尺 寸
串联式 连续运行，采暖和制冷时均运行 不变
供冷时送风温度变化； 辅助加热时阶跃温升
按制冷负荷设计（一般为一次风量设计值的 100%~130%），风机需克服风管和风口的 阻力损失，风机尺寸较大，静压较高
并联式
间歇运行，采暖、低冷负荷和夜间运行
在中、高冷负荷时变风量；在低冷负荷、采暖时 不变
变化
妥思2010年代理商培训
变风量（VAV）空调系统优势
•风机节能
•舒适：房间独立控制 ，根据装修要求布局灵活，提高舒适性
妥思2010年代理商培训
变风量（VAV）空调系统优势
减小装机容量
串联式风机动力箱TFP
按采暖负荷设计（风机风量是制冷负荷风量的40%-60%），风机需克服风管和风口的阻力损失，风量较小，风机尺寸较小，静压较低
系统调试和单机调试，室内气流组织，与楼控联调
妥思2010年代理商培训
变风量安装——气流方向
妥思2010年代理商培训
变风量安装——气流方向
气流先流经测压管，再流经调节阀片
传感器
调节阀片
妥思2010年代理商培训
执行器 阀片
qV = C * Dpw
妥思2010年代理商培训

VAV原理结构控制介绍PPT课件

VAV原理结构控制介绍PPT课件

DDC
温控器 第11页/共78页
VAV末端工作原理
➢ 并联风机型 (可使用热水盘管或电加热作为辅助热源)
100%
热水盘管或电加热 加热
调和
最大一次风 风量
% 区域送风量
回风
0% 设计热负荷
一次风
区域负荷
第12页/共78页
最小一次风 风量
设计冷负荷
VAV末端工作原理
➢ 并联风机型VAV工作特点
➢ 正常制冷模式下,风机不工作 ➢ 过冷模式下,风机开始工作,能源回收,提供第一级制热 ➢ 制热模式下当需要时,启动第二级制热
一次风
区域负荷
第14页/共78页
最小一次风 风量
设计冷负荷
VAV末端工作原理
➢ 串联风机型VAV工作特点
➢ 风机始终工作,输送恒定风量,但送风温度变化 ➢ 一次风阀根据需求调整开度,其余风量由回风补足 ➢ 制热模式下当需要时,启动第二级制热
DDC
风 机
温控器 第15页/共78页
比较与应用场合
➢ 不同类型的比较
➢ 风阀组件(2020-5470~5475)
流量环
圆筒
第33页/共78页
阀片
部件简介
➢ 风机电机组件(2020-5470~5475)
风机
第34页/共78页
电机
➢ 电加热组件
部件简介
第35页/共78页
➢ 热水盘管组件
部件简介
第36页/共78页
控制简介
1．两种控制基本原理 2．三种系统级控制模式 3．四种风机调节方法 4．三种静压控制方法 5. 线路图及接线 7. 电气部件 8. 安装注意点
第37页/共78页
两种控制基本原理
