塑胶件检验标准.doc

塑胶件抽样检验标准1.0 目的:确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质2.0 范围:本规范适用于产品验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。

3.0 检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。

时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。

位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，电池表面500-- 550mm（照度达500～550Lux）。

4.0 应用文件：MIL-STD-105E II 抽样计划表（国家标准GB2828-87一般检查水平II）、工程图纸、工程样板。

5.0 检验标准:1、MIL-STD-105E II表（国家标准GB2828-87一般检查水平II），正常检验、单次抽样计划，AQL订定为CRI=0、MAJ=0.65 、MIN=1.5。

2、相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

6.0 定义：6.1缺点分类：6.1.1 严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的。

6.1.2 主要缺陷（MAJ）：性能不能达到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户很难接受或存在客户抱怨风险的。

6.1.3 次要缺陷（MIN）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

6.2塑胶品不良描述：6.2.1 异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

6.2.2 气纹：由于种种原因，气体在产品表面留下的痕迹。

6.2.3 缩水：材料冷却收缩造成的表面下陷。

6.2.4 水纹：射胶时留在产品表面的水波浪的纹路。

塑胶件检验标准1目的本标准为IQC对塑胶（包括五金件）来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶（包括五金件）来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具卡尺（精度不低于）。

打火机。

5外观缺陷检查条件距离：肉眼与被测物距离30CM。

时间：10秒钟内确认缺陷。

角度：15-90度范围旋转。

照明：60W日光灯下。

视力：以上（含较正后）。

6检验项目及要求塑壳外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。

喷涂是否牢固，硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 尺寸测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.特殊点位置及规格（超声线）。

材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验（需在确保安全的条件下进行）。

试装配a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。

五金件尺寸测量五金的尺寸，须与样品或BOM一致。

外观目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。

7检验方法外观使用目测法检查被检品的外观。

尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面：塑壳壳面；B面：塑壳底面。

9等级分类A级：公司所生产原配、原装产品的塑壳和五金来料；B级：公司所生产自有品牌或类似产品塑壳和五金来料；C级：以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定检验办法塑胶（包括五金件）来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

缺陷分类A级来料附件一执行。

B级来料参照附件二执行。

C极来按客户承认样品进行检验。

塑胶验货标准1、目的:本规范旨在定义**公司品质标准，对胶塑产品检验与判定的依据，同时为客户及协力厂商对本公司品质要求认知准则。

塑胶件检验标准1目的本标准为IQC对塑胶（包括五金件）来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶（包括五金件）来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具4.1卡尺（精度不低于0.2mm）。

4.2打火机。

5外观缺陷检查条件5.1 距离：肉眼与被测物距离30CM。

5.2 时间：10秒钟内确认缺陷。

5.3 角度：15-90度范围旋转。

5.4 照明：60W日光灯下。

5.5 视力：1.0以上（含较正后）。

6检验项目及要求6.1塑壳6.1.1外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。

喷涂是否牢固，硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 1.2尺寸测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.特殊点位置及规格（超声线）。

6.1.3材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验（需在确保安全的条件下进行）。

6.1.4试装配a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。

6.2五金件6.2.1尺寸测量五金的尺寸，须与样品或BOM一致。

6.2.2外观目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。

7检验方法7.1外观使用目测法检查被检品的外观。

7.2尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面：塑壳壳面；B面：塑壳底面。

9等级分类A级：公司所生产原配、原装产品的塑壳和五金来料；B级：公司所生产自有品牌或类似产品塑壳和五金来料；C级：以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定10.1检验办法塑胶（包括五金件）来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

1、检验依据：①《原材料技术规格书》；②检验样板；③图纸；④有关技术文件；⑤《伟易达外销电话机成品交收检验标准》。

2、抽样方案按 GB2828-87 ，一般检查水平Ⅱ级进行抽样检验。

3、合格质量水平按 AQL 值：A 类=0，B 类=0.65，C 类=2.5。

4、检测仪器、工具及检测环境：4.1、检测仪器、工具：游标卡尺、色差计、塞尺、电批、医用纯酒精（乙醇95%）、“思高牌”3M胶纸、 耐磨仪、5%的NaCl溶液、刀片。

4.2、检测环境：4.2.1、亮度：天花板的白色照明灯光强度应为600-800LUX。

4.2.2、目视距离：约30CM。

4.2.3、外观和结构检查的时间：面Ⅰ：15-20秒/PCS；面Ⅱ：10-15秒/PCS；面Ⅲ、面Ⅳ：5秒/PCS。

5、塑胶件检验标准5.1、适用范围：适用于本公司电话机所用塑胶件（包括喷油、电镀塑胶件）。

VTECH 塑胶件检验标准（第2页 共8页）VTECH 塑胶件检验标准（第1页 共8页）检验标准标题印刷电路板检验标标题5.4、外观检验项目：VTECH 塑胶件检验标准（第3页 共8页）检验标准标题印刷电路板检验标标题（第4页共8页）标题检验标标题印刷电路板检验标准VTECH塑胶件检验标准（第5页共8页）VTECH塑胶件检验标准（第6页共8页）6、透明按键和镜片检验标准6.1、适用范围：适用本公司电话机用的透明按键和镜片（包括透明灯罩、装饰板等外露透明塑胶件）。

6.2、检测仪器、工具：1、未尽检验项目，标准参照塑胶件、丝印检验标准。

2、视距30cm，明亮的光照条件下，外观检查时间5秒/件。

（第7页共8页）3、外观不良装配后不可见则不判。

4、首次来料必须做以上试验，合格后每3个月抽测一次，每次抽取40套。

7、丝印(移印)塑胶件检验标准 7.1、检测仪器、工具： 剪钳、封箱胶纸、 医用纯酒精（乙醇95%）、磨砂橡皮、专用测试夹具。

7.2、适用范围：适用本公司电话机所有的丝印零部件。

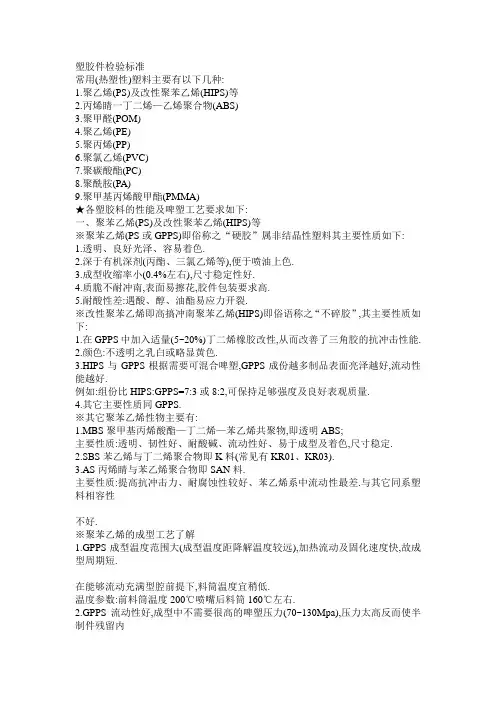

塑胶件检验标准常用(热塑性)塑料主要有以下几种:1.聚乙烯(PS)及改性聚苯乙烯(HIPS)等2.丙烯睛一丁二烯—乙烯聚合物(ABS)3.聚甲醛(POM)4.聚乙烯(PE)5.聚丙烯(PP)6.聚氯乙烯(PVC)7.聚碳酸酯(PC)8.聚酰胺(PA)9.聚甲基丙烯酸甲酯(PMMA)★各塑胶料的性能及啤塑工艺要求如下:一、聚苯乙烯(PS)及改性聚苯乙烯(HIPS)等※聚苯乙烯(PS或GPPS)即俗称之“硬胶”属非结晶性塑料其主要性质如下:1.透明、良好光泽、容易着色.2.深于有机深剂(丙酯、三氯乙烯等),便于喷油上色.3.成型收缩率小(0.4%左右),尺寸稳定性好.4.质脆不耐冲南,表面易擦花,胶件包装要求高.5.耐酸性差:遇酸、醇、油酯易应力开裂.※改性聚苯乙烯即高搞冲南聚苯乙烯(HIPS)即俗语称之“不碎胶”,其主要性质如下:1.在GPPS中加入适量(5~20%)丁二烯橡胶改性,从而改善了三角胶的抗冲击性能.2.颜色:不透明之乳白或略显黄色.3.HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如:组份比HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4.其它主要性质同GPPS.※其它聚苯乙烯性物主要有:1.MBS聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物,即透明ABS;主要性质:透明、韧性好、耐酸碱、流动性好、易于成型及着色,尺寸稳定.2.SBS苯乙烯与丁二烯聚合物即K料(常见有KR01、KR03).3.AS丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力、耐腐蚀性较好、苯乙烯系中流动性最差.与其它同系塑料相容性不好.※聚苯乙烯的成型工艺了解1.GPPS成型温度范围大(成型温度距降解温度较远),加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料筒温度宜稍低.温度参数:前料筒温度200℃喷嘴后料筒160℃左右.2.GPPS流动性好,成型中不需要很高的啤塑压力(70~130Mpa),压力太高反而使半制件残留内应力增加——尤其在喷油后胶件易开裂.(注:改性聚苯乙烯类的流动性均稍差于GPPS)3.注射速度宜高些,以减弱熔接痕(夹水纹),但因注射速度受注射压力影响大,过高的速度可能会产生飞边(批锋)或出模时碎裂等.4.适当背压:当啤机背压太低,螺杆转动易郑入空气,料筒内料粒密度小,塑化效果不好.5.模温:30℃~50℃.6.聚苯乙烯因吸温性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理:温度60℃~80℃;干燥时间3HRS.二、聚丙烯睛—丁二烯—苯聚含物(ABS)主要性质如下:1.三种组份的作用丙烯腈(A)——使制品表面较高硬度、提高耐磨性、耐热性.丁二烯(B)——加强柔顺性、保持材料韧性、弹性及耐冲击强度.苯乙烯(S)——保持良好成型性(流动性、着色性)及保持材料刚性.(注:根据组份不同派生出多种规格牌号)2.ABS具有良好的电镀性能,也是所有塑料中电镀性能最好的.3.因组份中丁二烯的作用,ABS较GPPS抗冲击强度亦显著提高.4.ABS原料浅黄色不透明,制品表面光泽度好.5.ABS收缩率小,尺寸稳定性良好.6.不耐有机溶剂,如溶于酮、酯、醛及氯化烃而形成乳浊液(ABS胶浆).7.材料共混性能:(ABS+PVC)~提高韧性、耐燃性、抗老化能力.(ABS+PC)~提高抗冲击强度、耐热性.※ABS的成型工艺了解1.成型加工之前需充分干燥,使含水率〈0.1%.干燥条件:温度85℃;时间3HRS以上.2.ABS流动性较好,易产生啤塑批锋,注射压力在70~100MPa左右,不可太大.3.料筒温度不宜超地250℃温度参数:前料筒温180~210℃,中料筒温170~190℃,后料筒温160~180℃.过高温会引致橡胶成份分解反而使流动性降低.4.模具温度40~80℃,外观要求较高的制品,模温取较高.5.注射速度取中、低速为主;注射压力根据制件形状、壁厚,胶料品级选取,一般为80~130Mpa.6.ABS内应力检验以制品浸入煤油中2分钟不出现裂纹为准.三、聚甲醛(POM)※聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1.聚甲醛为乳白色塑料有光泽.2.具有良好综合力学性能,硬度、刚性较高,耐冲击性好且具有优良的耐磨性及自滑性.3.耐有机溶剂性能好,性能稳定.4.成型后尺寸比较稳定,受湿度环境影响较小.※聚甲醛的成型工艺了解1.聚甲醛吸湿性小(吸水率〈0.5%〉成型前一般不予干燥或短时干燥.2.成型温度范围窄,热稳定性差250℃以上分解出甲醛单体(熔料颜色变暗)故单凭提高温度改善流动性有害且无效果.正常啤塑采用较低的料筒温度及较短的滞留时间而提高注射压力能改善熔料的流动性及制品表面质量(熔体流动性对剪切速率较敏感).温度参数:前料筒190~210℃,中料筒180~205℃,后料筒150~175℃.压力参数:注射压力100MPa左右,背压0.5MPa.3.模具温度控制在80~100℃为宜(一般运热油).4.POM冷却收缩率很大(2~2.5%)易出现啤塑“缩水”,故必须用延长保压时间来补缩.四、聚乙烯(PE)※聚乙烯(PE)俗称“花料”属结晶性塑料,其主要性质如下:1.聚乙烯分高密度(HDPE)和低密度(LDPE)两种随密度增高、透明度减弱.2.聚乙烯为半透明粒子,胶件外观呈乳白色.3.聚乙烯其柔软性、抗冲击性,延伸性和耐磨性,低温韧性好.4.常温不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5.机械强度不高,热变形温度低,表面易划伤.6.聚乙烯亦常用于吸塑制品.※聚乙烯的成型工艺了解1.流动性好,成型温度范围宽,易于成型.2.注射压力及保压压力不宜太高,避免啤件内残角大的应力而致变形及开裂;注射压力60~70MPa.3.吸水性低,加工前可不必干燥处理.4.提高料筒温度外观质量好,但成型收约定俗成率大(收缩率2.0~2.5%),料筒温度太低制品易变形(用点浇口成形更重,采用多点浇口可改善翘曲).温度参数:前料筒温度200~220℃,中料筒180~190℃,后料温度160~170℃.5.前后模温度应保持一致(模温一般为20~40℃为宜),冷却水通道不宜距型腔表面太近,以免局部温度差太大,使制品残留内应.提高模温,制品光泽好,但成型周期长.降低模温,制品柔软性好,透明度高,冲南强度高.模温太低,急冷引起制品变形或分子定向造成分层.6.因质软,必要时可不用行位(滑块),而采用强行脱模方式.五、聚丙烯(PP)※聚丙烯(PP)俗称“百折胶”,属结晶性塑料,其主要性质如下:1.呈半透明色,质轻(密度0.91)可浮于水中.2.良好流动性及成型性,表面光泽、着色、外伤留痕优于PE.3.高的分子量使得抗拉强度高及屈服强度(耐疲劳度)高.4.化学稳定性高,不溶于有机溶剂,喷油、烫印及粘结困难.5.耐磨性优异以及常温下耐冲击性好.6.成型收缩率大(1.6%),尺寸较不稳定,胶件易变形及缩水.※聚丙烯(PP)的成型工艺了解1.聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低缩水会严重.注射压力一般为80~90MPa,保压压力取注射压力的80%左右,宜取较长保压时间补缩.2.适于快速注射,为改善排气不良,排气槽宜稍深取0.3mm.3.聚丙烯高结晶度,料筒温度较高:料筒温度参数:前料筒200~240℃,中料筒170~220℃,后料筒160~190℃.因其成型温度范围大,易成型实际上为养活批锋及缩水而采用较低温度.4.因材料收缩率大,为准确控制胶件尺寸,应适当延长冷却时间.5.模温宜取低温(20~40℃),模温太高使结晶度大,分子间作用强,制品刚性好,光泽度好,但柔软性、透明性差,缩水也明显.6.背压以0.5PMa为宜,于粉着色工艺应适当提高背压,以提高混炼效果.六、聚氯乙烯(PVC)※聚氯乙烯(PVC)属非结晶性塑料,原料透明.主要性能如下:1.通过添加增塑剂使材料软硬度范围大.2.难燃自熄,热稳定性差.3.PVC溶于环已酯、本氢呋喃、二氯乙烷,喷油用软胶开油水(含环已酯).4.PVC溶胶塑料玩具上主要用于搪胶.※聚氯乙烯的成型工艺了解1.软PVC收缩率较大(1.0~2.5%),PVC极性分子易吸水份,成型前需经干燥,干燥温度:85~95℃,时间2HRS.2.成型时料筒内长多次受热,分解出氯乙烯单体及HCI(即降解)对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氮化处理以搞腐蚀.3.软PVC中加入ABS,可提高韧性、硬度及机械强度.4.因PVC成型加工温度接近分解温度故应严格控制筒温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减少熔料在料筒内的停留时间.5.针对易分解、流动性差,模具流道和浇口尽可能粗、短、厚,以减少压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压0.5~1.5MPa.PVC制品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6.注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水水痕.7.模具温度尽可能低(30~45℃左右)以缩短成型周期及防止胶件出模变形(必要时胶件需经定型模定型).8.为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.六、聚碳酸酯(PC)※聚碳酸酯(PC)俗称“防弹玻璃胶”属结晶性塑料其主要性质如下:1.外观透明、刚硬带韧性.燃烧慢、离火后慢熄.2.PC料耐冲击性是塑胶料中最好的.3.成型收缩率小(0.5~0.7%)成品精度高,尺寸稳定性高.4.化学稳定性较好,但不耐碱、酮、芳香烃等有机溶剂.5.耐疲劳强度差,对缺口敏感,耐应力开裂性差.※聚碳酸酯(PC)的成型工艺了解1.PC在高温下即使对微量水份亦很敏感,故成型前应予充分干燥,使含水率降低到0.015~0.02%以下.干燥条件:温度110~120℃,时间8~12HRS.2.流动性差,需用高压注塑,但注塑压力过高会使制品残留大内应力而易开裂.3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降.啤塑温度参数:前料筒240~260℃,中料筒260~280℃,后料筒220~230℃.料筒温度勿超过310℃,PC料成型提高后料温度对塑化有利,而一般塑料加工,料筒温度控制都是前高后低的原则.4.模具设计要求较高:模具的设计尽可能使流道精而短,弯曲部位少;用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5.注射速度太快,易出现熔体破裂现象,在浇口周围会糊斑,制品表面毛糙等缺陷或因排气不良(困气)而使制品烧焦.6.模温以控制在80~100℃为宜,控制模温目的是减少模温及料温的差异,降低内应力.7.成型后为减小内应力,可采用退火处理,退火温度125~135℃;退火时间2HRS,自然冷却到室温.八、聚酰胺(PA)※聚酰胺俗称“尼龙”(NYLON),属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1.尼龙具有优良的韧性、耐磨性、耐疲劳性、自润滑性和自熄性.2.低温性能好,冲击强度高;并且很高抗拉强度、弹性好.3.尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降(如,拉伸、刚度).收缩率0.8~1.4%.4.耐弱酸弱碱和一般溶剂,常温下可溶于苯酚(酚可作为粘合剂),亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.※尼龙成型工艺了解1.在注塑前需充分干燥.干燥温度80~90℃;干燥时间24HRS.2.尼龙料粘度低,流动性好,容易出现批锋(飞边),压力不宜过高,一般为60~90MPa.3.随料筒温度变化,收缩率波动大.过高的料温易出现熔料变色、质脆、银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料筒温度一般为220~250℃,不宜超过300℃.4.模温控制尼龙是结晶性塑料,制品受模温影响大,故对模温控制要求高.模温高:结晶大,刚性、硬度耐磨性提高,变形小;模温低:柔韧性好,伸长率高,收缩性小.模温控制范围:20~90℃.5.高速注射尼龙料熔点高,即凝固点高(快速定型,生产效率高),为顺利充模(不使熔料降到熔点下凝固).必须采用高速注射,对薄壁制件或长流距长制件尤其如此,而制品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应予留意.6.退火处理:经退火可使结晶度增大,刚性提高,不易变形和开裂.退火条件:高于使用温度10~20℃,时间按制件厚度不同,约10~60分钟.调湿处理:保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件:浸沸水或醋酸钾溶液.(醋酸钾:水1.25:100沸点121℃);时间2~16HRS.九、聚甲基丙烯酸酯(PMMA)※聚甲基丙烯酸酯即有机玻璃,俗称“亚加力”(Acrylis)属非结晶性塑料.其主要性质如下:1.透明度高、质轻不易变形、良好导光性.2.PMMA难着火,能缓慢燃烧.3.不耐醇、酮强碱,能溶于芳香烃、氧化烃(三氧乙烷可做粘合剂).4.容易成型、尺寸稳定.5.耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.※PMMA成型工艺了解1.亚加力透明度高、啤塑缺陷如气泡、流纹、杂质、黑点银丝等明显暴露,故成型难度高,制件合格率低.2.原料充分干燥干燥不充分会发生银丝、气泡现象.干燥条件:温度95~100℃,时间6HRS,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性差,宜高压成型,注射压力:80~100Pma,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡、烧焦,透明度差等.注射速度太低会使制品熔合线变粗.5.料温流动性随料筒温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,减小变色、银丝等缺陷.温度参数:前料筒200~230℃中料筒215~235℃,后料筒140~160℃.6.模温高,制品透明度高,并减少熔结不良,尤其可减少制品内应力,且易充满型腔,模温一般70~90℃.7.模具的设计流道要简单、流畅、阔浇口有利成型.8.减少内应力热处理温度70~80℃(热风或热水缓冷、处理时间视制品壁厚而定,一般4HRS).9.减少啤塑黑点:①保证原料洁净(环境清洁);②清洁模具(定期);③机台清洁(清洁料简前端、螺杆、喷嘴等).10.模面保持光洁,镀铬抗腐蚀.为不影响制件透明度、颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

塑胶件检验标准1目的本标准为IQC对塑胶（包括五金件）来料检验、测试提供作业方法指导。

2适用范围本标准适用于所有须经IQC检验、测试塑胶（包括五金件）来料的检测过程。

3职责IQC检查员负责按照本标准对相关来料进行检验、测试。

4工具4.1卡尺（精度不低于0.2mm）。

4.2打火机。

5外观缺陷检查条件5.1 距离：肉眼与被测物距离30CM。

5.2 时间：10秒钟内确认缺陷。

5.3 角度：15-90度范围旋转。

5.4 照明：60W日光灯下。

5.5 视力：1.0以上（含较正后）。

6检验项目及要求6.1塑壳6.1.1外观a.所有外观面光滑过渡、无注塑不良。

b.外观面无划伤、痕迹、压痕。

c.非喷涂面不能有喷涂印。

d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。

喷涂是否牢固，硬度是否符合要求。

e.喷涂层色差光泽均匀、光亮。

6. 1.2尺寸测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。

a.五金槽的尺寸。

b.外型轮廓。

c.定位孔位置d.特殊点位置及规格（超声线）。

6.1.3材质a.原材料是符合相关设计要求。

b.防火材料应用打火机做实验（需在确保安全的条件下进行）。

6.1.4试装配a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。

b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。

6.2五金件6.2.1尺寸测量五金的尺寸，须与样品或BOM一致。

6.2.2外观目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。

7检验方法7.1外观使用目测法检查被检品的外观。

7.2尺寸使用卡尺测量被检品的尺寸。

8塑壳表面分类A面：塑壳壳面；B面：塑壳底面。

9等级分类A级：公司所生产原配、原装产品的塑壳和五金来料；B级：公司所生产自有品牌或类似产品塑壳和五金来料；C级：以客户所承认样品生产的产品的塑壳和五金来料。

10 质量评定10.1检验办法塑胶（包括五金件）来料按按GB/T 2828-87 正常检查一次抽样方案II级检查水平进行抽样检查。

好好学习社区
更多优惠资料下载： 德信诚培训网
塑胶件质量检验规范
（ISO9001-2015）
1.0外观检验标准
缺点类别
检验规范
检验工具
缺点类别
CR MA MI 杂点
A 面:不允许
杂质卡
√ B 面:面积≤0.25mm, 间距>20mm √ C 面:面积≤0.3mm, 间距>80mm
√ 刮伤 A 面:不允许 目视
√ 擦伤磨伤 A 面:不允许
杂质卡
√ B 面:长≤0.2mm,宽≤0.2mm,间距>20mm,不超过两点 √ C 面: 长≤5mm,宽≤0.2mm,间距>80mm,不超过两点
√ 断差 段差不得超过0.10mm ，有明显刮手感不可接收 限度样品 √
顶白拉白
影响机构,组装者
目视 √ A 面:经喷漆可遮盖的轻微顶白(轻微缺点) √ B,C 面:轻微缺点
√ 表面光泽 表面光泽,深浅不均参考限度样品. 限度样品 √ 咬花面 允许轻微缺点或参考限度样品 限度样品 √ 包胶
超出包胶面边缘<0.1 mm
目视 √ 进胶点 处理后不可高出周围平面
目视,手感
√
扭曲变形 限度<1.5mm(以不影响组装为原则)
平台厚薄规 √
色差 相同光源下比对样品,无明显色差,目视不能确定则用色差仪对比色板△Σ<1 目视,色差仪 √ 毛边
边缘上宽度<0.1mm.
手感,目
√。

1、检验依据：①《原材料技术规格书》、②检验样板、③图纸、 ④有关技术文件。

2、抽样方案按 GB2828-87 ，一般检查水平Ⅱ级进行抽样检验。

3、合格质量水平按 AQL 值：B 类=1.5，C 类=2.5。

4、检测仪器、工具：游标卡尺、色差计、塞尺、电批、医用纯酒精（乙醇95%）、“思高牌”3M胶纸、 耐磨仪、5%的NaCl溶液、刀片。

5、塑胶件检验标准5.1、适用范围：适用于本公司电话机所用塑胶件（包揽喷油、电镀塑胶件）。

5.2、检查面分类：第四检查面(Ⅳ)5.3、包装、材质检验项目：类别备注内外包装不整齐，物料摆放乱。

C 内或外包装无标识，标识错，标识不完整，混料，潮湿。

B①、新机型第一次到料必须试验；②、每月每厂家抽查试验一次。

A①、新机型第一次到料必须试验；②、每月每厂家抽查试验一次。

超出规定的公差范围,影响装配。

B 超出规定的公差范围,不影响装配。

C座机＜8Kgf手机＜6Kgf5.4、外观检验项目：2塑胶件检验标准（第2页 共8页）座机面壳侧面、座机底壳各外表面（包括电池仓）、电池各表面、座机翻盖上盖侧面、座机翻盖下盖各外表面。

①、钢球试验：样品可取完整的外壳或能代表其中未加强的、面积最大部分，该样品应以其正常的位置支撑好。

用一个直径约50mm 、质量500g±25g 、光滑的实心钢球，使其从距样品垂直距离1300mm 处自由落到样品上，样品破损。

②、材料可燃性试验：附后第“8、塑胶件可燃性试验”。

B包装塑胶件检验标准（第1页 共8页）描述检验项目1第一检查面(Ⅰ)座机面壳正面、座机翻盖上盖正面及听筒上盖、下盖各外表面。

充电座上盖侧面、充电座下盖各外表面。

手机各内表面（拆装后才可见的塑胶件内表面）。

手机手机面壳正面、手机翻盖各面、手机背光板、LCD 透明支架。

其它座机3结构、尺寸第三检查面(Ⅲ)第二检查面(Ⅱ)手机面壳侧面、手机底壳各面、手机电池门各面、充电座上盖正面。

座机背光板。
