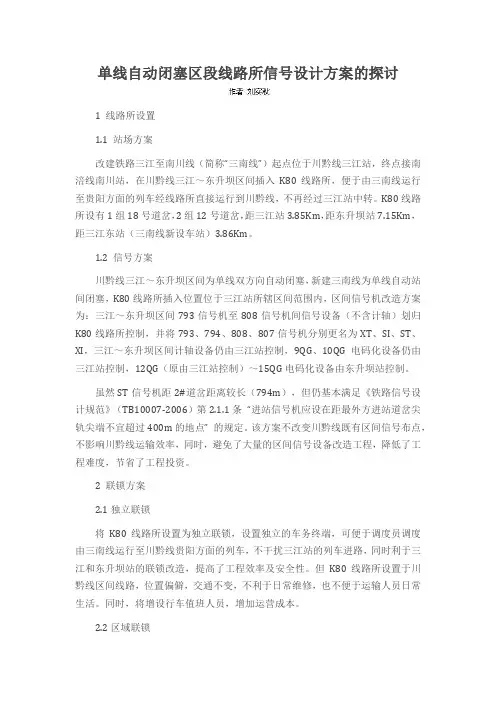

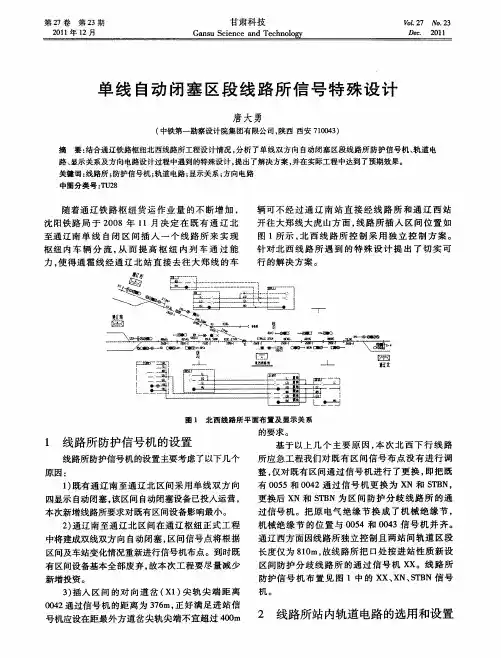

单线自动闭塞区段线路所信号设计方案的探讨1 线路所设置1.1 站场方案改建铁路三江至南川线（简称“三南线”）起点位于川黔线三江站，终点接南涪线南川站，在川黔线三江～东升坝区间插入K80线路所，便于由三南线运行至贵阳方面的列车经线路所直接运行到川黔线，不再经过三江站中转。
K80线路所设有1组18号道岔，2组12号道岔，距三江站3.85Km，距东升坝站7.15Km，距三江东站（三南线新设车站）3.86Km。
1.2 信号方案川黔线三江～东升坝区间为单线双方向自动闭塞，新建三南线为单线自动站间闭塞，K80线路所插入位置位于三江站所辖区间范围内，区间信号机改造方案为：三江～东升坝区间793信号机至808信号机间信号设备（不含计轴）划归K80线路所控制，并将793、794、808、807信号机分别更名为XT、SI、ST、XI，三江～东升坝区间计轴设备仍由三江站控制，9QG、10QG电码化设备仍由三江站控制，12QG（原由三江站控制）～15QG电码化设备由东升坝站控制。
虽然ST信号机距2#道岔距离较长（794m），但仍基本满足《铁路信号设计规范》（TB10007-2006）第2.1.1条“进站信号机应设在距最外方进站道岔尖轨尖端不宜超过400m的地点” 的规定。
该方案不改变川黔线既有区间信号布点，不影响川黔线运输效率，同时，避免了大量的区间信号设备改造工程，降低了工程难度，节省了工程投资。
2 联锁方案2.1独立联锁将K80线路所设置为独立联锁，设置独立的车务终端，可便于调度员调度由三南线运行至川黔线贵阳方面的列车，不干扰三江站的列车进路，同时利于三江和东升坝站的联锁改造，提高了工程效率及安全性。
但K80线路所设置于川黔线区间线路，位置偏僻，交通不变，不利于日常维修，也不便于运输人员日常生活。
同时，将增设行车值班人员，增加运营成本。
2.2区域联锁由于K80线路所距东升坝较远，因此可考虑将K80线路所纳入三江站或三江东站构成区域联锁。

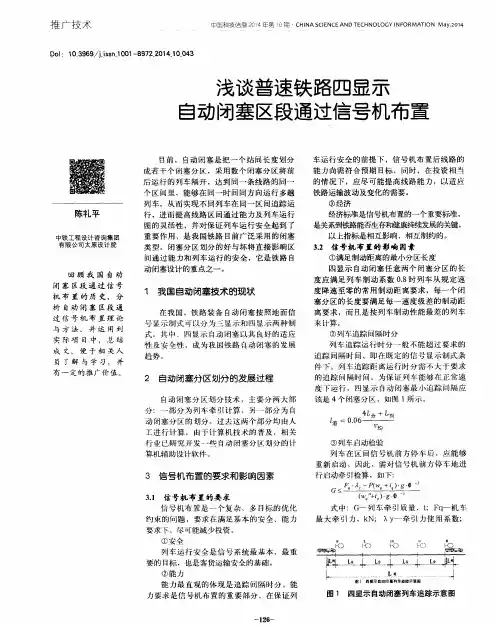

区间通过信号机布置自动闭塞区段的区间划分成若干闭塞分区，每个闭塞分区的分界处设立通过信号机，站内和区间均装设轨道电路。
当闭塞分区由列车占用或线路断轨故障时，通过轨道电路的传输和信号机的显示，将闭塞分区的占用状态自动的通知追踪列车，实现区间自动闭塞。
采用这种设备的区间，两站之间同时同方向可以运行两列或两列以上的列车，因而提高了区间通过能力，为了确保行车安全，《铁路技术管理规程》第63条规定：“通过信号机应设在闭塞分区或所间区间的分界处。
自动闭塞区段的通过信号机，不应设在停车后可能脱钩的处所，并尽可能不设在起动困难的地点。
”“当采用8min及以下列车追踪运行间隔时间，在满足列车制动距离及自动停车装置动作过程中列车走行距离的条件时，可小于1200m,但不可小于1000m。
”等等。
可以看出，通过信号机的设置位置与机车牵引重量、运行速度、时间、线路条件及制动距离等因素关系极为密切。
牵引计算的主要内容就是以力学为基础，研究列车运行中加减速力与列车运行加减速度的相互关系。
通过牵引计算解决排列区间通过信号及位置有关的各种问题。
这里不做论述。
为了合理地布置区间通过信号机，在正式开始设计之前，应进行必要的现场勘测调查和搜集资料，通过分析研究，比较全面的、详细的掌握设计区段的情况、对列车追踪间隔进行可行性研究，提出论证，作为设计依据。
一. 设计资料布置区间通过信号机需要的资料主要包括：1. 线路平面、纵断面详图；2. 客、货机车类型（包括补机），牵引特性曲线及基本阻力；客、货列车牵引重量、列车计长、车辆平均总重（自重加载重）、车辆单位基本阻力及每百吨闸瓦压力、动力制动力；3. 现行运行图资料。
二. 区间通过信号机布置原则a. 区间通过信号机在以货运为主的线路上，应按货物列车运行速度曲线及时间点布置，但闭塞分区长度应满足高速旅客列车的制动距离要求；在以客运为主的线路上，应按旅客列车运行速度曲线及时间点布置；b. 区间通过信号机应在车站进站、出站信号机位置确定后开始布置；c. 为了节省投资及维修方便，上、下行方向的通过信号机，在不影响行车效率和司机了望的情况下，尽可能并列布置；d. 在利用动能闯坡和在列车停车后可能脱钩的处所，不宜设置信号机。

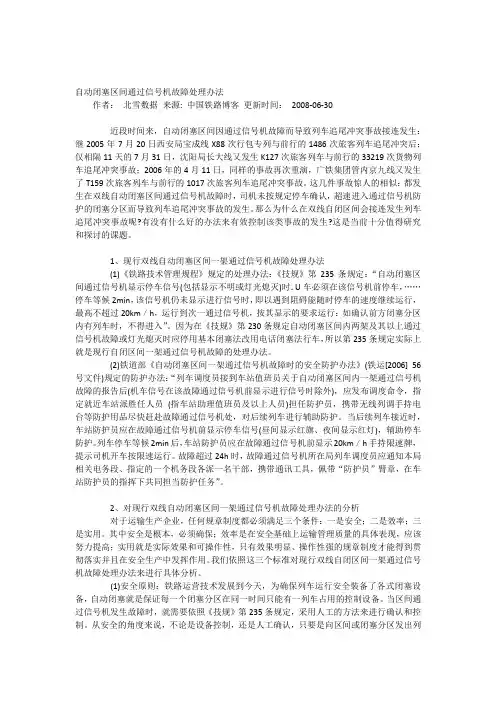

自动闭塞区间通过信号机故障处理办法作者：北雪数据来源: 中国铁路博客更新时间：2008-06-30近段时间来，自动闭塞区间因通过信号机故障而导致列车追尾冲突事故接连发生：继2005年7月20日西安局宝成线X88次行包专列与前行的1486次旅客列车追尾冲突后；仅相隔11天的7月31日，沈阳局长大线又发生K127次旅客列车与前行的33219次货物列车追尾冲突事故；2006年的4月11日，同样的事故再次重演，广铁集团管内京九线又发生了T159次旅客列车与前行的1017次旅客列车追尾冲突事故。
这几件事故惊人的相似：都发生在双线自动闭塞区间通过信号机故障时，司机未按规定停车确认，超速进入通过信号机防护的闭塞分区而导致列车追尾冲突事故的发生。
那么为什么在双线自闭区间会接连发生列车追尾冲突事故呢?有没有什么好的办法来有效控制该类事故的发生?这是当前十分值得研究和探讨的课题。
1、现行双线自动闭塞区间一架通过信号机故障处理办法(1)《铁路技术管理规程》规定的处理办法：《技规》第235条规定：“自动闭塞区间通过信号机显示停车信号(包括显示不明或灯光熄灭)时．U车必须在该信号机前停车，……停车等候2min，该信号机仍未显示进行信号时，即以遇到阻碍能随时停车的速度继续运行，最高不超过20km／h，运行到次一通过信号机，按其显示的要求运行：如确认前方闭塞分区内有列车时，不得进入”。
因为在《技规》第230条规定自动闭塞区间内两架及其以上通过信号机故障或灯光熄灭时应停用基本闭塞法改用电话闭塞法行车，所以第235条规定实际上就是现行自闭区间一架通过信号机故障的处理办法。
(2)铁道部《自动闭塞区间一架通过信号机故障时的安全防护办法》(铁运[2006] 56号文件)规定的防护办法：“列车调度员接到车站值班员关于自动闭塞区间内一架通过信号机故障的报告后(机车信号在该故障通过信号机前显示进行信号时除外)，应发布调度命令，指定就近车站派胜任人员(指车站助理值班员及以上人员)担任防护员，携带无线列调手持电台等防护用品尽快赶赴故障通过信号机处，对后续列车进行辅助防护。

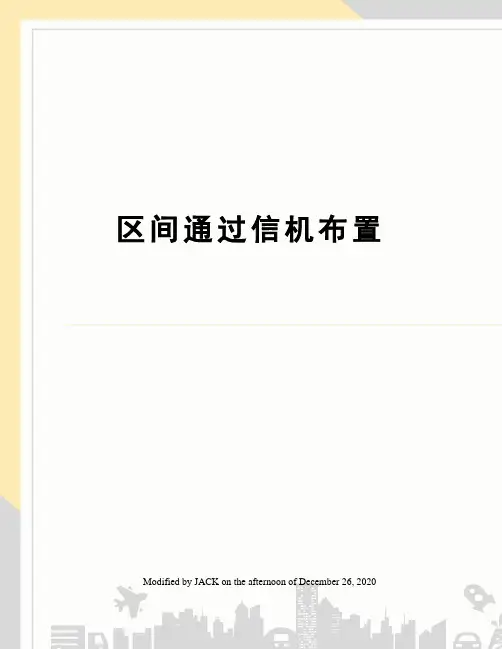

区间通过信机布置 Modified by JACK on the afternoon of December 26, 2020区间通过信号机布置自动闭塞区段的区间划分成若干闭塞分区，每个闭塞分区的分界处设立通过信号机，站内和区间均装设轨道电路。
当闭塞分区由列车占用或线路断轨故障时，通过轨道电路的传输和信号机的显示，将闭塞分区的占用状态自动的通知追踪列车，实现区间自动闭塞。
采用这种设备的区间，两站之间同时同方向可以运行两列或两列以上的列车，因而提高了区间通过能力，为了确保行车安全，《铁路技术管理规程》第63条规定：“通过信号机应设在闭塞分区或所间区间的分界处。
自动闭塞区段的通过信号机，不应设在停车后可能脱钩的处所，并尽可能不设在起动困难的地点。
”“当采用8min及以下列车追踪运行间隔时间，在满足列车制动距离及自动停车装置动作过程中列车走行距离的条件时，可小于1200m,但不可小于1000m。
”等等。
可以看出，通过信号机的设置位置与机车牵引重量、运行速度、时间、线路条件及制动距离等因素关系极为密切。
牵引计算的主要内容就是以力学为基础，研究列车运行中加减速力与列车运行加减速度的相互关系。
通过牵引计算解决排列区间通过信号及位置有关的各种问题。
这里不做论述。
为了合理地布置区间通过信号机，在正式开始设计之前，应进行必要的现场勘测调查和搜集资料，通过分析研究，比较全面的、详细的掌握设计区段的情况、对列车追踪间隔进行可行性研究，提出论证，作为设计依据。
一.设计资料布置区间通过信号机需要的资料主要包括：1.线路平面、纵断面详图；2.客、货机车类型（包括补机），牵引特性曲线及基本阻力；客、货列车牵引重量、列车计长、车辆平均总重（自重加载重）、车辆单位基本阻力及每百吨闸瓦压力、动力制动力；3.现行运行图资料。
二. 区间通过信号机布置原则a.区间通过信号机在以货运为主的线路上，应按货物列车运行速度曲线及时间点布置，但闭塞分区长度应满足高速旅客列车的制动距离要求；在以客运为主的线路上，应按旅客列车运行速度曲线及时间点布置；b.区间通过信号机应在车站进站、出站信号机位置确定后开始布置；c.为了节省投资及维修方便，上、下行方向的通过信号机，在不影响行车效率和司机了望的情况下，尽可能并列布置；d.在利用动能闯坡和在列车停车后可能脱钩的处所，不宜设置信号机。
