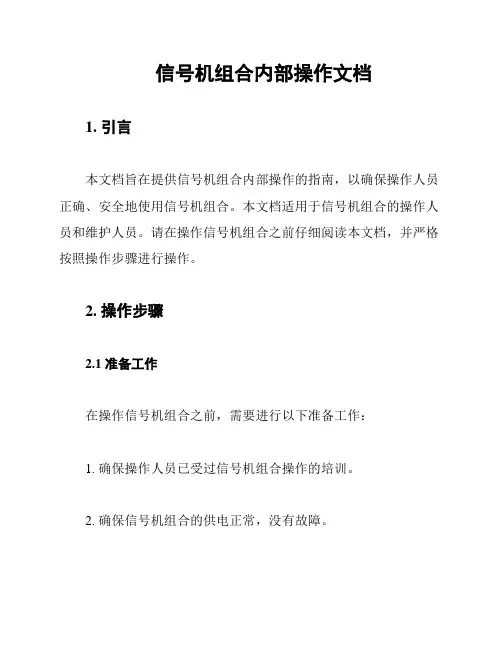

信号机组合内部操作文档1. 引言本文档旨在提供信号机组合内部操作的指南,以确保操作人员正确、安全地使用信号机组合。
本文档适用于信号机组合的操作人员和维护人员。
请在操作信号机组合之前仔细阅读本文档,并严格按照操作步骤进行操作。
2. 操作步骤2.1 准备工作在操作信号机组合之前,需要进行以下准备工作:1. 确保操作人员已受过信号机组合操作的培训。
2. 确保信号机组合的供电正常,没有故障。
3. 检查信号机组合的安全防护措施是否完好,如防护网、防护门等。
2.2 操作信号机组合按照以下步骤操作信号机组合:1. 打开信号机组合的电源开关。
2. 检查信号机组合的显示屏是否正常,无异常显示。
3. 根据实际需要,调整信号机组合的亮度和对比度。
4. 使用信号机组合提供的控制面板或遥控器,选择需要显示的信号类型。
5. 根据实际需要,对信号进行设置和操作,如调整亮度、对焦等。
2.3 关闭信号机组合操作完毕后,根据以下步骤关闭信号机组合:1. 关闭信号机组合的电源开关。
2. 清理信号机组合周围的工作区域,确保无杂物。
3. 折叠信号机组合的支架,收起信号机组合。
3. 安全注意事项在操作信号机组合时,请遵守以下安全注意事项:1. 严禁擅自拆卸信号机组合的外部或内部部件。
2. 使用信号机组合时,请确保周围环境通风良好,避免长时间暴露在高温或潮湿的环境中。
3. 在操作信号机组合时,请注意保护自己的眼睛,避免直接对准强光源。
4. 在操作信号机组合时,如发现任何异常或故障,请立即停止使用,并通知维护人员。
4. 故障排除在操作信号机组合过程中,如果出现故障,请按照以下步骤进行排除:1. 停止使用信号机组合,并关闭电源开关。
2. 检查信号机组合的连接线是否松动或损坏,及时修复。
3. 检查信号机组合的电源是否正常,如异常请联系维护人员。
4. 如仍然无法解决问题,请联系维护人员进行进一步检修。
5. 总结本文档详细介绍了信号机组合的内部操作步骤及相关注意事项。

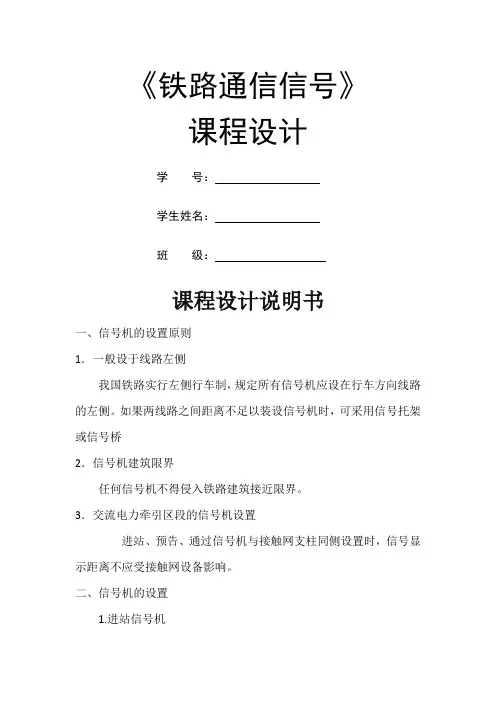

《铁路通信信号》课程设计学号:学生姓名:班级:课程设计说明书一、信号机的设置原则1.一般设于线路左侧我国铁路实行左侧行车制,规定所有信号机应设在行车方向线路的左侧。
如果两线路之间距离不足以装设信号机时,可采用信号托架或信号桥2.信号机建筑限界任何信号机不得侵入铁路建筑接近限界。
3.交流电力牵引区段的信号机设置进站、预告、通过信号机与接触网支柱同侧设置时,信号显示距离不应受接触网设备影响。
二、信号机的设置1.进站信号机作用:防护车站;指示进站列车的运行条件;完成联锁任务,保证进路安全可靠。
位置:车站列车的入口处。
规定安装在距最外方进站道岔尖轨尖端(顺向为警冲标)不少于50 m的地方。
避免:设在停车后启动困难的上坡道上,地势险峻地点、隧道内、桥梁上,以及在停车后不能全部出清桥梁和隧道的停车地点。
命名:S:上行X:下行XD(下行东郊方向)SS2(上行山海关方向2号)SS4(上行山海关方向4号)上行用双号,下行用单号。
2.出站信号机作用:作为列车占用区间的凭证,指示列车可否进入区间;与车站发车进路和敌对进路相联锁,信号开放后保证进路安全可靠;指示列车在站内停车的位置。
位置:车站发车线。
出站信号机的设置应尽量不影响股道有效长,设于警冲标(对向道岔为尖轨尖端)内方3.5~4 m处。
命名:S:上行X:下行下标加股道号3.进路色灯信号机作用:在有几个车场的车站,为指示列车由一个车场开往另一个车场,应设进路色灯信号机。
分为:接车进路信号机—对到达列车指示运行条件;命名:SL:上行XL:下行下标加顺序号发车进路信号机—对出发列车指示运行条件;命名:S:上行X:下行下标加车场号、股道号接、发车进路信号机—对到达及出发列车指示运行条件。
命名:S:上行X:下行下标加车场号、股道号4.通过信号机的设置作用:指示列车能否进入闭塞分区(自动闭塞区段两架通过信号机之间的区间称为闭塞分区);指示列车能否进入所间区间(非自动闭塞区段两线路所或线路所与车站间的区间,称为所间区间)位置:闭塞分区或所间区间的分界处。
铁路车站设轨道电路后到发线出站信号机和警冲标设置的探讨
车站出站信号机、钢轨绝缘节、警冲标的关系为划分轨道电路区段, 设钢轨绝缘节。
按有关信号规章规定: “信号机处的钢轨绝缘节, 原则上与信号机设在同一座标上, 当不能设在同一座标时, 绝缘节可装在出站信号机前方1m, 或后方6.5m处。
绝缘节距警冲标为3—4m。
问题
在到发线和正线之间, 由于分设矮柱和高柱信号机, 距道岔岔心距离的不同, 或是到发线的出站信号机受另一组道岔控制等原因, 使两股道的出站信号机不处在同一座标上, 因而, 两股道间的警冲标不能同时满足距两股道出站信号机处的钢轨绝缘节都为3 m 一4 m 的规定
顺向道岔中可采取以下措施•将矮柱出站信号机前移与高柱出站信号机对齐
•将矮柱信号机靠近高柱信号机设置
逆向道岔中•反向出岔与顺向出岔比较
•Ⅱ道控制有效长( 假定到发线有效长850m,下同。
)96.063+850+100.553-3.41=1043.206
•Ⅱ道控制有效长125.573x2+850-3.5=1097.646
•两股道车站出站信号机对齐或不对齐的比较
•Ⅱ道控制有效长52.99-3.41+850+82.50=982.08•Ⅱ道控制有效长76.85+850+82.50-3.50=1005.85。

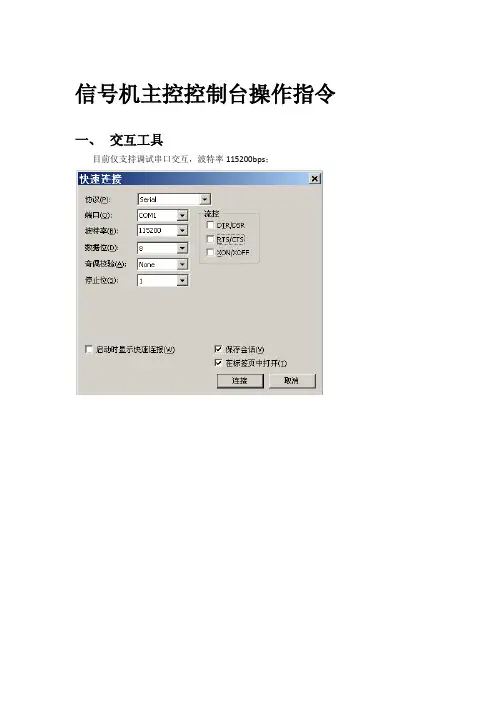

信号机主控控制台操作指令一、交互工具目前仅支持调试串口交互,波特率115200bps;二、BOOT程序COM交互指令说明1.进入设置模式上电启动后多次按‘*’则进入设置模式,在设置模式下,可以设置IP信息,MAC地址;进入设置模式后,系统会一直运行在当前模式,不会执行应用程序,直到退出该模式;2.退出设置模式#boot退出设置模式后,系统会进入正常运行状态;3. 重启设备#reboot重启系统;4. 查看IP信息#ipconfig查看当前设备IP信息;5. 设置IP#set ip AA.AA.AA.AA(space)BB.BB.BB.BB(space)A表示输入的IP地址,B表示输入的子网掩码,C表示输入的默认网关;均以十进制方式输入,范围为0-255,中间以‘.’间隔;各类型之间以空格间隔;6. 查看MAC地址信息#get mac获取当前设备的MAC地址信息,以十六进制方式显示;7. 设置MAC地址#set mac XX-XX-XX-XX-XX-XXX以十六进制方式输入,中间以‘-’间隔;仅支持六个字节的MAC地址;(以下为调试用指令,非专业人士请勿操作,否则可能改变系统配置信息)8. 查看EEPROM内任意地址上的数据#read eeprom 0xXXXXXXXX表示一个十六进制的地址,范围为0x0000 – 0x07FFF;返回EEPROM当前地址上的一个字节数据;9. 对EEPROM内任意地址进行写操作#write eeprom 0xAAAA(space)0xBBA表示一个16bits长度的十六进制地址,范围为0x0000 – 0x07FFF,B表示一个8bits长度的十六进制数据;10. 查看SPI FLASH内任意地址上的连续数据#spi flash read 0xAAAAAA(space)DDDA表示一个24bits长度的十六进制地址,范围为0x000000 – 0x1FFFFF,D表示一个十进制的数据,最大为256;11. 清除spi flash上的数据#clear spi flash将SPI_FLASH上的数据清空;三、应用程序COM交互指令说明1.RTC时钟芯片频率调整加快时钟频率#increase rtc frequency降低时钟频率#decrease rtc frequency调整RTC芯片的老化系数,正的老化系数会增大电容阵列,降低震荡频率;负的老化系数会降低电容阵列,增大震荡频率;2.开启/关闭Info_printf打印功能开启打印功能#print enable关闭打印功能#print disable开启整个系统的实时运行打印功能,运行期间操作均会输出打印;3.查看系统信息#read sys info查看软件版本号、编译时间、设备ip、网络端口号、Mac地址、设备ID、设备序列号、设备型号;4.查看IP信息同boot下的操作;5.设置IP同boot下的操作;6.查看MAC地址信息同boot下的操作;7.设置MAC地址同boot下的操作;8.系统重启#reboot确认重启系统,输入“y”,若取消重启命令,则输入“n”;9.查看灯组状态信息#print lamp info查看所有灯组的运行状态信息;10.查看硬件黄闪器状态#print flasher info查看黄闪器的运行状态信息;11.查看行人检测状态#print psg dect info查看行人检测板的运行状态信息;12.查看车流量检测状态#print car dect info查看所有线圈的运行状态信息;(以下为调试用指令,非专业人士请勿操作,否则可能改变系统配置信息)13.查询SPI FLASH内部任意地址上的连续数据同boot下的操作;14.对I2C总线进行写操作#iic send 0xAA(space)0xRR(space)0xDDA为I2C子设备地址,以十六进制方式输入;R为操作寄存器,以十六进制方式输入;C 为操作数据,以十六进制方式输入;15.查询I2C总线上的数据#ii2 read 0xAA(space)0xRRA为I2C子设备地址,以十六进制方式输入;R为操作寄存器,以十六进制方式输入;16.对FPGA进行写操作#fpga send 0xRR(space)0xDDR为FPGA内部的寄存器地址,以十六进制方式输入;D为操作数据,以十六进制方式输入;(若写复位数据,则FPGA复位)17.查询FPGA内部数据#fpga read 0xRRR为FPGA内部的寄存器地址,以十六进制方式输入;18.清除SPI FLASH数据#clear spi flash同boot下操作;19.读取flash中的配置信息#read flash conf data读取NTCIP配置信息;20.开启/关闭网络数据打印功能#set net print enable# set net print disable21.开启/关闭红绿灯输出板串口数据打印功能#print output board enable#print output board disable22.开启黄闪器串口数据打印功能#print wait light board enable#print wait light board disable23.开启行人检测板串口数据打印功能#print psg dector board enable#print psg dector board disable24.开启车流量检测板串口数据打印功能#print flux dector board enable#print flux dector board disable25.开启遥控器数据打印功能#print rf enable# print rf disable26.获取/设置平台端口号#get platform server port#set platform server port AAAAA27.获取/设置设备ID#get device id#set device id AAAAA28.获取设备序列号#get device sequ#set device sequ AAAAAAAAAAAAAAAAAA29.获取/设置设备类型# get device type# set device type AAAAAAAAAAAAAAAAAA30.打开/关闭打印设置项#set print enable#set print disable打印使能设置项固化保存;31.使能/失能黄闪器功能设置项#set flasher enable#set flasher disable黄闪器功能设置项,固化保存;32.使能/失能灯组检测功能设置项#set lamp dect enable#set lamp dect disable灯组检测功能设置项,固化保存;33.使能/失能灯组检测打印功能设置项#set lamp dect print enable#set lamp dect print disable灯组检测打印功能设置项,固化保存;34.查看设置项#get system ctrl info查看打印、黄闪器功能、灯组检测功能、灯组检测打印设置项设置信息;35.获取系统时间# get system time# set system time YYYY-MM-DD HH:MM:SS36.获取软件版本号# system version获取软件版本信息;37.使能视频检测打印# print vedio enable开启视频检测打印信息;# print vedio disable关闭视频检测打印信息;38.查看视频检测器配置信息# print cmr info39.查看网络连接数及订阅信息# print trap list40.开启/关闭telnet数据打印# print telnet enable开启telnet打印信息;# print telnet disable关闭telnet打印信息;41.开启/关闭网络升级打印# print upg enable开启网络升级打印信息;# print upg disable关闭网络升级打印信息;四、应用程序telnet交互指令说明登录用户名及密码:asc asc1.telnet设备连接状态#netstat查看连接telnet服务器的设备IP和端口号;2.获取系统信息# read sys info查看软件版本号、编译时间、设备ip、网络端口号、Mac地址、设备ID、设备序列号、设备型号;3.查看ip信息# ipconfig获取ip信息;4.获取软件版本号# system version获取软件版本信息;5.查看相机状态#camera info获取视频检测器信息;6.查看检测器状态#vehicle status获取检测器状态信息;7.设置灯组故障出错调整值# set lamp err xxx灯组故障个数出现超过xxx,则认为故障,否则认为正常;8.打开/关闭打印设置项#set print enable#set print disable打印使能设置项固化保存;9.使能/失能黄闪器功能设置项#set flasher enable#set flasher disable黄闪器功能设置项,固化保存;10.使能/失能灯组检测功能设置项#set lamp dect enable#set lamp dect disable灯组检测功能设置项,固化保存;11.使能/失能灯组检测打印功能设置项#set lamp dect print enable#set lamp dect print disable灯组检测打印功能设置项,固化保存;12.查看设置项#get system ctrl info查看打印、黄闪器功能、灯组检测功能、灯组检测打印设置项设置信息;。
北京城市学院信息学部2015-2016-1学期轨道交通信号机的设置及常见的信号设备专业:班级:学生姓名:学号:2015年 12月目录序言 (3)一、色灯信号机的分类及含义 (3)1.按设置部位分类 (3)2.按信号机构造分类 (3)3.按用途分类 (4)4.按地位分类 (4)5.按停车信号的显示意义分类 (4)6.按安装方式分类 (4)7.含义 (5)二、色灯信号机 (5)1.透镜式信号机的结构 (5)2.透镜式信号机的机构 (8)3.透镜式信号机构分类 (9)4.组合式色灯信号机 (9)5.LED色灯信号机 (10)三、信号机显示颜色的含义 (11)四、信号机显示的距离要求 (12)五、信号机的设置 (12)1、进站信号机的设置 (13)2、出站信号机的设置 (14)3、进路色灯信号机 (15)4、通过信号机的设置 (15)5、遮断信号机的设置.....................................六、其他常见设备 (19)1.继电器 (19)2.转辙器 (19)3.轨道电路 (19)4.微机计轴设备及应答器 (20)序言信号有广义和狭义两种含义。
广义的信号是运输系统中,保证行车安全、提高区间和车站通过能力以及编解能力的手动控制、自动控制及远程控制技术的总称,它包括车站信号、区间信号、机车信号、道口信号等。
狭义的信号是在行车、调车工作中,对行车有关人员指示运行条件而规定的物理特征符号。
本章讲述的信号指的是后者,而且是后者中的固定信号。
为指示列车运行及调车作业的命令,必须根据需要设置各种信号机和信号表示器,它们是各种信号系统中不可缺少的组成部分,用来形成信号显示,指示运行条件。
目前我国信号普遍采用色灯信号机,包括广泛使用的透镜式色灯信号机和新型的组合式色灯信号机及LED信号机,其他类型的信号机已逐渐淘汰。
一、色灯信号机的分类及含义1.按设置部位分类,可分为地面信号和机车信号地面信号是设于车站或区间固定地点的信号机或信号表示器,用来防护站内进路或区间闭塞分区以及道口。

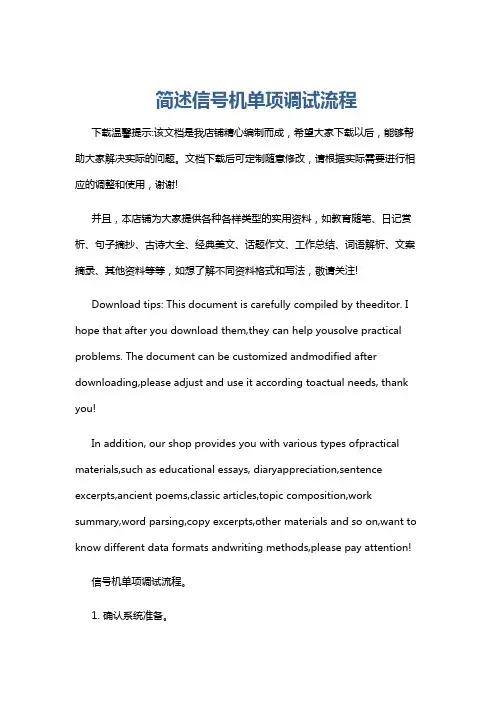

简述信号机单项调试流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!信号机单项调试流程。
1. 确认系统准备。
检查控制机、信号机、探测器等设备是否安装到位且正常运行。
铁路车站信号基础知识目录一、车站信号基础知识 (2)(一)6502电气集中要紧设备介绍 (2)1.设备归纳 (2)2.车站平面图的设置(参照车站信号教材附图1及附图2) (4)(二)正常利用6502电气集中设备的操作方式 (11)1.6502电气集中联锁电路 (11)2.排列进路 (21)3.其他操作方式 (23)4.操作6502设备应遵循的操作程序 (26)(三)6502电气集中设备故障判定与处置 (27)(四)运算机联锁 (28)1.我国运算机联锁的典型系统 (29)2.运算机联锁的功能 (29)3.运算机联锁的优越性 (29)二、温习题 (30)一、车站信号基础知识(一)6502电气集中要紧设备介绍1.设备归纳车站联锁设备是保证站内运输作业平安,提高作业效率的铁路信号设备,它的操纵对象是道岔、进路、信号机。
将道岔、进路、信号机用电气方式集中操纵与监督,并实现他们之间联锁关系的技术方式和设备称为电气集中联锁,用继电器实现联锁关系的称为继电电气集中联锁,6502电气集中是我国目前应用最普遍的一种继电电气集中联锁。
集中联锁车站信号设备要紧分为室内设备和室外设备。
其设备组成如图1-1所示,室内设备包括操纵台、区段人工解锁按钮盘、继电器组合及组合架、电源屏和分线盘;室外设备包括色灯信号机、电动转辙机、轨道电路、电缆及箱盒设备。
如表1-1所示.设备名称设备用途使用管理情况室内设控制台控制和监督现场信号机、道岔和轨道电路等车站值班员使用,信号维修人员分析判断故障时使用区段人工解锁盘办理故障解锁、恢复设备正常使用状态车站值班员、信号维修人员使表1-1电气集中设备组成总表图1-1电气集中组成示意图1)操纵台①按钮a.进路按钮,➢凡设有信号机的地址都有进路按钮;➢列车进路按钮(LA)为绿色,设在线路上,调车进路按钮(DA)为白色,设在线路旁。
b.道岔操作按钮➢道岔单独操作按钮,对应于每组单动道岔或双动道岔设置;➢道岔总定位按钮和总反位按钮,每一个咽喉设置一套。
车站信号课程介绍车站信号是信号专业的重点课程之一。
学时多,内容多,任务重,共学习二个学期。
为考试课。
每学期平时测验二次,为开卷考试。
期终考试为考教分离。
这门课的特点是电路多学习这门课要求对电路要熟,而且是动态地看电路。
有些关键的电路要求能够默写,要下功夫,课程不难,但很繁,电路很大。
每条网路线的作用、要求、每个接点的设置、作用、原始状态、动作时机与条件、时间问题等等。
要一清二楚,我们不要求死记硬背,但要求理解,要把原理吃透。
这样才能在具体工作过程中,一针见血地指出故障所在,加强分析能力的锻炼。
总之1.对电路要熟2.对书的内容要熟3.要注意关键问题如动作时机及条件。
几点要求:1、上课注意记课堂笔记;2、每人准备二本作业本,每次作业计算平时成绩;3、作业中的各种电路图、图例等必须用尺画,不准用手直接画。
4、课前要预习,课后要复习。
5、提问记平时成绩,主动回答对了记成绩,错了不记成绩。
参考书:《电气集中学习指导》林、笪中国铁道出版社《6502电气集中图册》林、笪《6502电气集中电路》河文卿中国铁道出版社第一章电气集中概述铁路信号是信号、联锁、闭塞、驼峰等信号设备的总称。
车站信号是铁路信号中的重要联锁设备之一。
车站信号的控制对象是道岔、进路、信号机。
将道岔、进路和信号机用电气方法在一起集中控制和监督,并实现他们之间的联锁关系的技术方法和设备称为电气集中。
6502电气集中是目前我国应用最广泛的一种电气集中。
§1-1 电气集中的组成分为室内、室外设备一、室内设备概况控制台——包括有各种表示灯、按钮、电流表。
可集中控制和监督全站的道岔、进路、信号机。
电源屏——不间断地提供电气集中所需的各种电源。
继电器组合及组合架——继电器组成完成逻辑运算的电路,把完成规定功能的继电器按照定型电路环节组合在一起,称为继电器组合,简称组合。
每个组合最多有10个继电器,安放继电器组合的设备叫组合架。
每架可安放10个组合从下向上每层安放一个组合,共放10层。
一、信号机的设置原则
1.一般设于线路左侧
我国铁路实行左侧行车制,规定所有信号机应设在行车方向线路的左侧。
如果两线路之间距离不足以装设信号机时,可采用信号托架或信号桥P56。
2.信号机建筑限界
任何信号机不得侵入铁路建筑接近限界。
3.交流电力牵引区段的信号机设置
进站、预告、通过信号机与接触网支柱同侧设置时,信号显示距离不应受接触网设备影响。
二、信号机的设置
1.进站信号机
作用:防护车站;指示进站列车的运行条件;完成联锁任务,保证进路安全可靠。
位置:车站列车的入口处。
规定安装在距最外方进站道岔尖轨尖端(顺向为警冲标)不少于50 m的地方。
避免:设在停车后启动困难的上坡道上,地势险峻地点、隧道内、桥梁上,以及在停车后不能全部出清桥梁和隧道的停车地点。
命名:S:上行 X:下行
X D(下行东郊方向)S S2(上行山海关方向2号)S S4(上行山海关方向4号)
上行用双号,下行用单号。
2.出站信号机
作用:作为列车占用区间的凭证,指示列车可否进入区间;与车站发车进路和敌对进路相联锁,信号开放后保证进路安全可靠;指示列车在站内停车的位置。
位置:车站发车线。
出站信号机的设置应尽量不影响股道有效长,设于警冲标(对向道岔为尖轨尖端)内方3.5~4 m处。
命名:S:上行 X:下行下标加股道号
3.进路色灯信号机
作用:在有几个车场的车站,为指示列车由一个车场开往另一个车场,应设进路色灯信号机。
分为:
接车进路信号机—对到达列车指示运行条件;
命名: SL:上行 XL:下行下标加顺序号
发车进路信号机—对出发列车指示运行条件;
命名:S:上行 X:下行下标加车场号、股道号
接、发车进路信号机—对到达及出发列车指示运行条件。
命名:S:上行 X:下行下标加车场号、股道号
4.通过信号机的设置
作用:指示列车能否进入闭塞分区(自动闭塞区段两架通过信号机之间的区间称为闭塞分区);指示列车能否进入所间区间(非自动闭塞区段两线路所或线路所与车站间的区间,称为所间区间)位置:闭塞分区或所间区间的分界处。
命名:T S T X
5.遮断信号机的设置
作用:在繁忙的道口较大的桥隧建筑物及可能危及行车安全的塌方落石地点,根据需要装设遮断信号机。
位置:距其防护地点不得小于50m;在自动闭塞区段、道口处,遮断信号机距防护地点不宜大于100m;在根据机车信号运行的区段或半自动闭塞区段,在不小于制动距离的长度内,司机可见道口的情况下,遮断信号机距道口不宜大于800m。
显示:平时灭灯,不起信号作用。
当显示一个红灯时,要求列车必须停车,不准越过该信号机。
遮断信号机采用方形背板,机柱上涂以黑白相间的斜线。
6.预告信号机的设置
作用:预告进站信号机等主体信号机的显示。
设置:半自动闭塞区段,进站信号机前方设预告信号机。
在遮断信号机和半自动闭塞区段通过信号机前方,均应装设预告信号机。
自动闭塞区段不装设预告信号机。
进站信号机前第一架通过信号机起预告作用,机柱上涂以三道黑斜线。
显示:显示黄色灯光时,列车必须准备在其主体信号机前停车,预告信号机与主体信号机的距离规定不得少于800m。
命名:Y加主体信号机
7.调车信号机
作用:指示站内的各种调车作业(如编组、解体、摘挂、转线、车辆的取送、转场、机车出入库及专用线出入线等等)。
设置:有调车作业的集中联锁的车站(场)。
命名:上行双号,下行单号。
D1 D3 D2 D4
8.驼峰信号机
作用:指示调车车列能否溜放及下峰。
设置:峰顶平台与加速坡连接处的峰顶线路最高处。
驼峰信号机都装设驼峰复示信号机。
命名:T加推送线顺序号 T1 T2
9.驼峰辅助信号机
作用:驼峰调车作业是通过机车推送列车进行的,因此司机瞭望驼峰信号比较困难,为此要装设驼峰辅助信号机。
设置:纵列式编组站到达场的到发线靠近驼峰场一端。
显示:驼峰辅助信号机平时显示红色灯光,对到达列车起停车信号的作用。
驼峰辅助信号机显示一个黄色灯光,指示机车车辆向驼峰预先推送。
当办理驼峰推送进路后,其灯光显示与驼峰信号机相同。
命名:TF下标加到达场股道号
10.驼峰复示信号机
作用:当驼峰辅助信号机的显示仍不满足作业要求时,设置驼峰辅助信号机的复示信号机;
驼峰辅助信号机与驼峰信号机间距离较长时设驼峰复示信号机。
设置:驼峰辅助信号机前,驼峰辅助信号机与驼峰信号机之间。
显示:驼峰复示信号机采用方形背板,平时无显示,当显示一个黄色灯光—指示机车车辆向驼峰预先推送。
当办理驼峰推送进路后,其灯光复示驼峰信号机的显示。
命名:FTF、FT下标加股道号
11.复示信号机的设置
作用:复示主体信号机的显示。
设置:进站、出站、进路及半自动闭塞区段线路所的通过信号机,因受地形、地物影响,达不到规定的显示距离时,应在其主体信号机显示能达到的最远处设置复示信号机,以保证信号的连续显示。
采用方形背板。
命名:F加主体信号机
三、信号表示器的设置
1.进路表示器
出站信号机有两个及其以上发车方向时,该信号机上应装设进路表示器。
进路表示器仅在其主体信号机开放后才能着灯,并保证其显示与进路开通方向的一致,不能单独构成信号显示。
两个发车方向,一排两个灯;三个发车方向,一排三个灯;四个以上发车方向,两排,一排一个,一排三个灯。
2.发车表示器
只在发车指示辨认困难的地方设置。
一般是车站设在弯道上或客流较大的车站。
B发车表示,BS3上行3股道出站信号机发车表示器。
3.发车线路表示器
调车场内编发线上,设线群出站信号机时,为指示哪条线路发车,装设发车线路表示器。
设置地点:每条线路的警冲标内方适当地点。
发车线路表示器应在线群出站信号机开放和进路开通后方能着灯。
线群出站信号机开放后,只准许一个发车线路表示器着灯,非发车线路的表示器不能着灯。
4.道岔表示器
在道岔旁,反映道岔开通位置。
5.调车表示器
在业务繁忙的调车场设置调车表示器。
6.脱轨表示器
安全线、避难线道岔位置,集中联锁以外脱轨器的状态。
