节点电压法

节点电压法1. 介绍节点电压法是电路分析中常用的一种方法，通过对电路中每个节点的电压进行分析，可以得到电路中各个元件的电流及节点之间的关系。

这种方法主要基于基尔霍夫电流定律，即电路中进入节点的电流等于出节点的电流之和，利用此定律可以建立节点电压方程组，通过求解方程组可以得到电路中各个节点的电压。

2. 节点电压法的步骤节点电压法的分析步骤如下：2.1 确定参考节点首先，在电路中选择一个节点作为参考节点，将其电压设为0V。

通常选择接地节点作为参考节点。

2.2 标记其他节点的电压对于除参考节点外的每一个节点，都用一个未知变量来表示其电压值，并用标号或符号标记。

2.3 列节点电流方程基于基尔霍夫电流定律，对于每个节点，列出关于该节点的电流方程。

电流方程是根据所连接的元件和电压源的电流关系得到的。

2.4 列电压方程对于每一个节点，利用电压源的正负端的电位差与该节点电压的关系，列出电压方程。

2.5 解方程组将所得到的所有电流方程和电压方程组成一个方程组，通过求解这个方程组可以得到各个节点的电压值。

3. 举例说明下面以一个简单的电路进行举例，说明节点电压法的应用：电路图电路图首先，我们选择节点A作为参考节点。

然后，我们标记节点B和节点C的电压分别为Vb和Vc。

根据基尔霍夫电流定律，我们可以得到以下电流方程：•I1 = I2 + I3•I2 = I4 + I5根据电压源的正负端的电位差与该节点电压的关系，我们可以得到以下电压方程：•Vb = 5 - 10I2•Vc = 15 - 10I4将得到的电流方程和电压方程组成方程组：•I1 = I2 + I3•I2 = I4 + I5•Vb = 5 - 10I2•Vc = 15 - 10I4通过求解这个方程组，我们可以得到节点B和节点C的电压值。

进而可以计算出电路中各个元件的电流值。

4. 节点电压法的优势节点电压法具有以下优势：4.1 适用于复杂电路节点电压法可以用于分析复杂电路，无论电路中是否存在电流源或电压源，都可以通过建立方程组来求解节点电压。

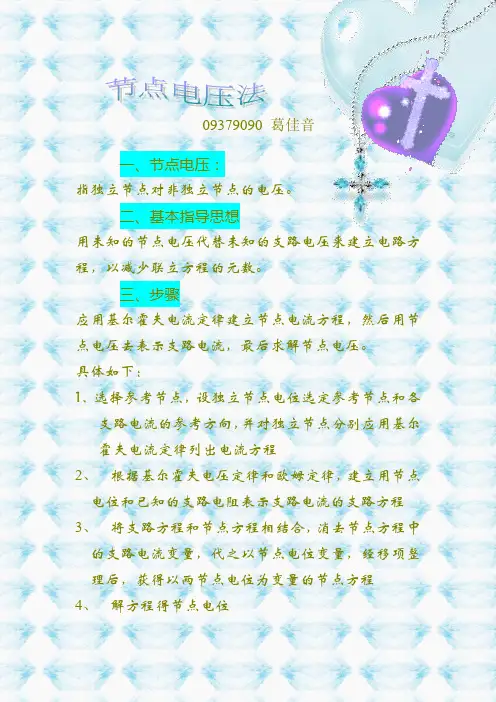

09379090 葛佳音一、节点电压：指独立节点对非独立节点的电压。

二、基本指导思想用未知的节点电压代替未知的支路电压来建立电路方程，以减少联立方程的元数。

三、步骤应用基尔霍夫电流定律建立节点电流方程，然后用节点电压去表示支路电流，最后求解节点电压。

具体如下：1、选择参考节点，设独立节点电位选定参考节点和各支路电流的参考方向，并对独立节点分别应用基尔霍夫电流定律列出电流方程2、根据基尔霍夫电压定律和欧姆定律，建立用节点电位和已知的支路电阻表示支路电流的支路方程3、将支路方程和节点方程相结合，消去节点方程中的支路电流变量，代之以节点电位变量，经移项整理后，获得以两节点电位为变量的节点方程4、解方程得节点电位5、由节点电位求支路电压，进而求支路电流四、P74 例3.1应注意的细节：1、假设参考节点的原因：电压是指电路中两点A、B之间的电位差。

所以，由选取节点的电位可以表示支路电压。

2、不用考虑V1、V2谁大谁小。

可任意设一个电流方向。

但为减少出错，R2上的电流若写成（V1-V2）/R2，则默认R2上的电流朝向节点2。

3、不用考虑串并联。

这也是节点电压法的一大优势。

4、电路图中是电流源（不是电流表）。

***电流源（符号如下图）：R→∞电流源的内阻相对负载阻抗很大，负载阻抗波动不会改变电流大小。

在电流源回路中串联电阻无意义，因为它不会改变负载的电流，也不会改变负载上的电压。

在原理图上这类电阻应简化掉。

负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

***电压源（如下图）：R→0稳博电压源电压源就是给定的电压，随着你的负载增大，电流增大，理想状态下电压不变，实际会在传送路径上消耗，你的负载增大，消耗增多。

电压源的内阻相对负载阻抗很小，负载阻抗波动不会改变电压高低。

在电压源回路中串联电阻才有意义，并联在电压源的电阻因为它不能改变负载的电流，也不能改变负载上的电压，这个电阻在原理图上是多余的，应删去。

负载阻抗只有串联在电压源回路中才有意义，与内阻是分压关系。

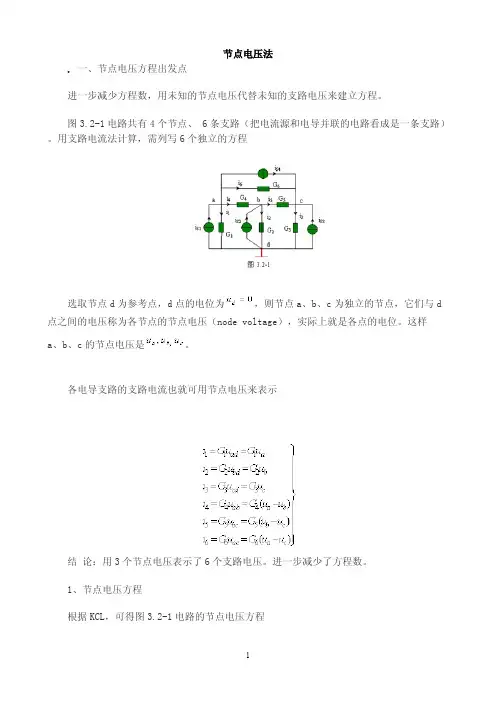

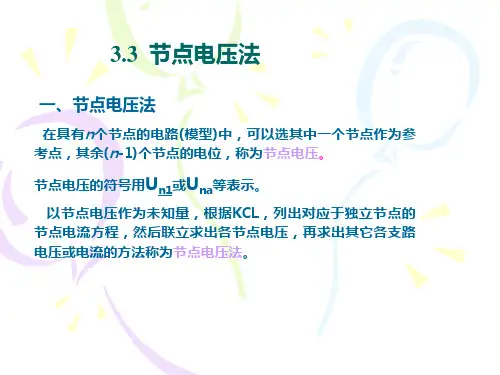

节点电压法.一、节点电压方程出发点进一步减少方程数，用未知的节点电压代替未知的支路电压来建立方程。

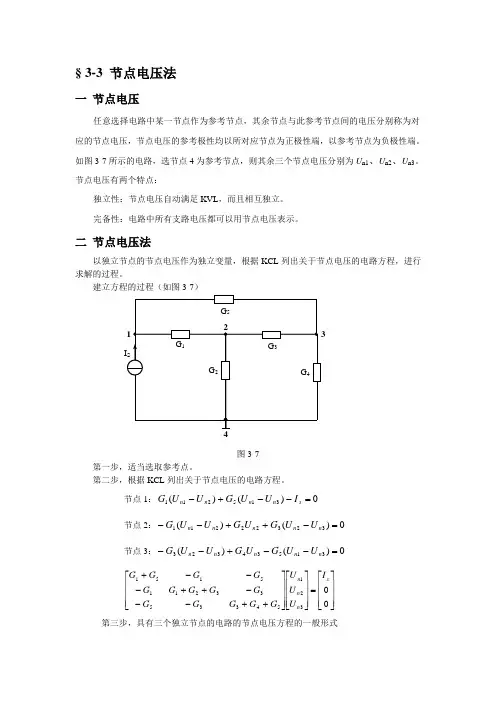

图3.2-1电路共有4个节点、 6条支路（把电流源和电导并联的电路看成是一条支路）。

用支路电流法计算，需列写6个独立的方程选取节点d为参考点，d点的电位为，则节点a、b、c为独立的节点，它们与d 点之间的电压称为各节点的节点电压（node voltage），实际上就是各点的电位。

这样a、b、c的节点电压是。

各电导支路的支路电流也就可用节点电压来表示结论：用3个节点电压表示了6个支路电压。

进一步减少了方程数。

1、节点电压方程根据KCL，可得图3.2-1电路的节点电压方程节点电压方程的一般形式自电导×本节点电压－Σ（互电导×相邻节点电压）= 流入本节点的所有电流源的电流的代数和自电导（self conductance）是指与每个节点相连的所有电导之和，互电导（mutual conductance）是指连接两个节点之间的支路电导。

节点电压法分析电路的一般步骤确定参考节点，并给其他独立节点编号。

列写节点电压方程，并求解方程，求得各节点电压。

由求得的节点电压，再求其他的电路变量，如支路电流、电压等。

例3.2-1 图3.2-1所示电路中，G1=G2=G3=2S，G4=G5=G6=1S，，，求各支路电流。

解：1. 电路共有4个节点，选取d为参考点，。

其他三个独立节点的节点电压分别为。

2. 列写节点电压方程节点a：节点b：节点c：代入参数，并整理，得到解方程，得3. 求各支路电流特别注意：节点电压方程的本质是KCL，即Σ(流出电流) =Σ(流入电流)，在节点电压方程中，方程的左边是与节点相连的电导上流出的电流之和，方程的右边则是与节点相连的电流源流入该节点的电流之和。

如果某个电流源上还串联有一个电导，那么该电导就不应再计入自电导和互电导之中，因为该电导上的电流（与它串联的电流源的电流）已经计入方程右边了。

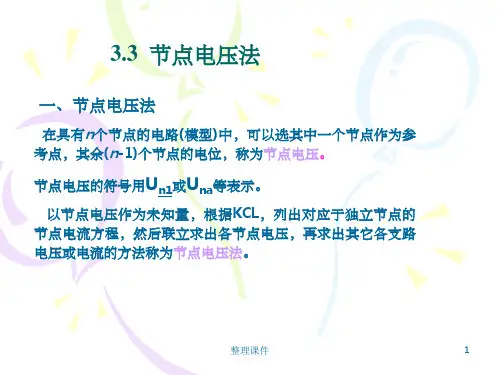

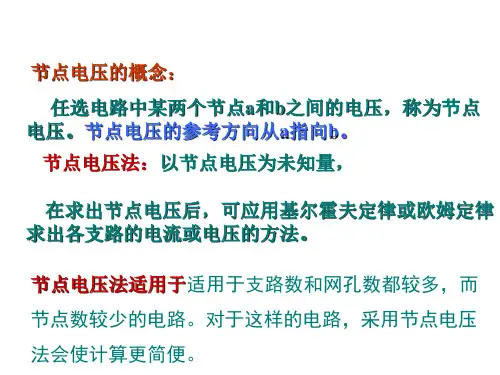

第二章电阻电路§2-4 节点电压法一、节点电压法（一）节点电压的概念任意选择电路中某一节点为参考节点，其他节点称为独立节点，各独立节点与参考节点之间的电压称为节点电压。

节点电压的参考方向一般选择为独立节点指向参考节点，因此节点电压就是节点电位。

一旦选定节点电压，各支路电压均可用节点电压表示，连在独立节点与参考节点之间的支路电压等于相应节点的节点电压。

连在独立节点之间的支路电压等于两个相关节点的节点电压之差。

电路中所有支路电压都可以用节点电压表示。

（二）节点电压方程⎪⎭⎪⎬⎫=++=++=++333332321312232322212111313212111s n n n s n n n s n n n i u G u G u G i u G u G u G i u G u G u G ⎪⎪⎭⎪⎪⎬⎫=+++=+++=+++snn nn nn n n n n s nn n n n s nn n n n i u G u G u G i u G u G u G i u G u G u G 2211222222121111212111（三）节点电压法的解题步骤（1）指定参考节点，其余节点独立节点与参考节点之间的电压即为节点电压，其参考方向时由独立节点指向参考节点。

（2）求出各节点的自电导、各相邻节点间的互电导、各节点电源电流，按式（2-14）方法列写节点方程。

（3）求解节点电压方程，得出各节点电压值。

（4）指定支路电流的参考方向，根据支路电流与节点电压的关系，求出各支路电流。

（5）如果电路中含有电压源与电阻的串联组合时，先将其等效变换为电流源与电阻并联的组合，然后再列写节点电压方程，进行计算。

（6）如果电路中含有电压源并没有电阻与之串联，可用下列方法：①尽可能选用电压源支路的负极性端作为参考节点，这时该支路另一端的节点电压就已知（节点电压等于电压源电压），该节点方程也就不用列写了，其余节点方程仍按一般方法列写；②假设流过电压源的电流为，增加了一个变量，同时补充一个节点电压与电压源电压关系的方程，这样就能可以解出节点电压。

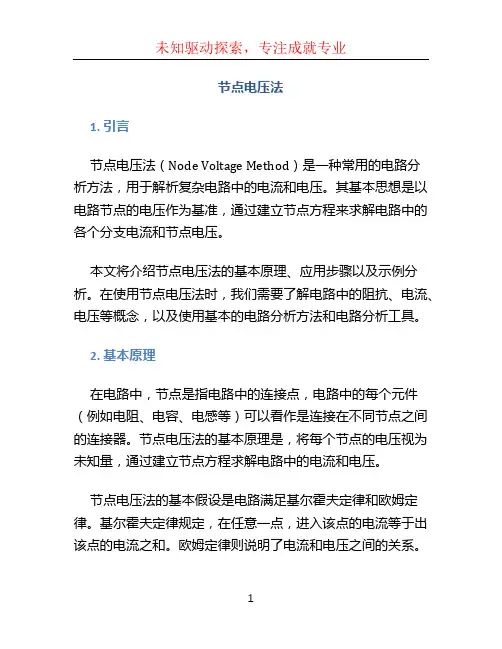

节点电压法1. 引言节点电压法（Node Voltage Method）是一种常用的电路分析方法，用于解析复杂电路中的电流和电压。

其基本思想是以电路节点的电压作为基准，通过建立节点方程来求解电路中的各个分支电流和节点电压。

本文将介绍节点电压法的基本原理、应用步骤以及示例分析。

在使用节点电压法时，我们需要了解电路中的阻抗、电流、电压等概念，以及使用基本的电路分析方法和电路分析工具。

2. 基本原理在电路中，节点是指电路中的连接点，电路中的每个元件（例如电阻、电容、电感等）可以看作是连接在不同节点之间的连接器。

节点电压法的基本原理是，将每个节点的电压视为未知量，通过建立节点方程求解电路中的电流和电压。

节点电压法的基本假设是电路满足基尔霍夫定律和欧姆定律。

基尔霍夫定律规定，在任意一点，进入该点的电流等于出该点的电流之和。

欧姆定律则说明了电流和电压之间的关系。

3. 应用步骤使用节点电压法进行电路分析，首先需要完成以下几个步骤：步骤一：确定参考节点在使用节点电压法进行电路分析时，我们需要选择一个节点作为参考节点（Ground）。

通常选择与电路中最多连接元件的节点作为参考节点，并将其电压设定为零。

步骤二：标记节点电压对于每个非参考节点，我们需要引入一个未知量，即节点电压。

这些节点电压可以通过使用一个字母加上节点编号来标记，例如V1、V2、V3等。

步骤三：建立节点方程对于每个非参考节点，我们利用基尔霍夫定律和欧姆定律建立节点方程。

基尔霍夫定律告诉我们输入节点的电流等于输出节点的电流之和，而欧姆定律则告诉我们电流和电压之间的关系。

步骤四：求解方程通过解析节点方程，我们可以得到每个节点的电压值。

这些节点电压值可以用于计算电流和其他电路参数。

4. 示例分析下面通过一个简单的电路示例来演示节点电压法的应用。

电路示例电路示例假设我们需要求解电阻R2和电感L1中的电流以及各个节点的电压。

首先选择节点A作为参考节点，并将其电压设定为0V。

节点电压法节点电压法是一种基本的电路分析方法，它是基于基尔霍夫电压法和欧姆定律的原理而得出的。

该方法适用于解决复杂电路中的节点电压，可以用来求解电路中各个分支的电流以及电路中任意两个节点之间的电势差。

以下详细介绍节点电压法的原理及应用：节点电压法的基本思想是将电路中任意两个节点之间的电势差表示为各个电源电压和各个分支电阻的乘积之和，从而构建一个节点电压方程组，通过解这个方程组可以得出电路中各个节点的电压值。

具体来说，节点电压法分为以下步骤：1、虚设一个参考节点，假设它为电路中的0V点，这样就可以把电路中的所有节点的电压值都表示为相对于此参考节点的电势差。

2、对于每个非参考节点，用一个未知数表示它相对于参考节点的电势差。

3、对于每个电源和每个电阻，用欧姆定律来表示节点电势差与通过它们的电流之间的关系，即U=IR。

4、对于每个节点，应用基尔霍夫电流定律，即该节点的所有进出电流之和为0。

5、将上述电压和电流方程整合在一起，形成一个以未知数节点电压值为变量的方程组。

6、解方程组，就可以得出电路中各个节点的电压值。

下面通过一个例子来演示节点电压法的应用。

如图所示，已知电路中各个电阻的阻值、电源电压的大小和极性，请用节点电压法计算电路中各个节点的电压值。

接下来，根据欧姆定律，可得：VA/3 + (VA- VB)/4 + VA/2 - 30 = 0同时，由于A和B节点处的电流之和为0，因此可得：将上述式子整理后，可以得出以下节点电压方程组：1、7VA - 3VB = 180通过解这个方程组，即可以得到VA = 90V和VB = 30V。

由此可知，节点电压法可以有效地解决电路中各个节点的电压值，为电路设计和分析提供了便利。

值得注意的是，节点电压法要求对电路中的每一个节点都给定一个未知变量，因此对于大型电路来说，方程组的规模较大，计算量也较大。

因此，在实际应用中，需要综合考虑计算效率和精度问题，选择合适的电路分析方法。
