制图标准与图例说明共51页文档

室内设计制图标准

我国现行建筑制图规定主要有《房屋建筑制图统一标准》（GB/T 50001-2019）、《建筑制图标准》（GB/T50104-2019）。
三、室内设计制图标准
图纸排序建筑装饰装修施工图编排顺序一般为：封面、图纸目录、设计说明、
建筑装饰装修设计图。如涉及到核算、给排水、采暖通风、电器等专业内容，还应附有相应
三、室内设计制图标准
说明
正确
错误
尺寸线倾斜时数字的方向应便于阅读，尽量避免在斜线范围内注写
同一张图纸内的尺寸数字应大小一致
在材料图例中写数字出，材料图例应避免和数字重合，
当尺寸界限较窄时，尺寸数字可注在尺寸界限外侧或上下错开，或引出线。
三、室内设计制图标准
尺寸标注简化画法
三、室内设计制图标准
符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总
尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
尺寸标注
三、室内设计制图标准
室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
所示。栏内应填写会签人员所代表的专业、姓名和日期。一个会签栏不够时，可增加一个，两个会签栏应并列，不需要会签的图纸可不设会签栏。
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：门
三、室内设计制图标准
三、室内设计制图标准
内容 • 制图标准总则 • 图纸编排顺序 • 图例、图线 • 字体、标注、比例、符号

工程制图规范

2
提纲
第六部分
第六章螺纹紧固件及常用件 6.1、螺纹 6.2、螺纹紧固件 6.3、键销滚动轴承 6.4、齿轮 6.5、弹簧
第七部分
第七章零件图 7.1、零件图内容 7.2、零件表面粗糙度 7.3、极限与配合 7.4、零件的工艺结构 7.5、读零件图方法和步骤
第八部分
第八章装配图 8.1、装配图的作用和内容
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注符号“S ”。对标准件，轴或手柄的前端，在不引起误解的
情况下，可以省略符号“s” 。
39
第一章制图的基本知识
9. 狭小部位的注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
40
第一章制图的基本知识
11. 小直径注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。 41
）五、尺寸标注（GB/T 4458.4–1984
4
第一章制图的基本知识
一、图纸幅面和格式
1、图纸幅面及图框格式 2、图纸幅面 3、图框格式 4、标题栏
5
第一章制图的基本知识
1. 图纸幅面及图框格式
6
第一章制图的基本知识
7
第一章制图的基本知识
8
第一章制图的基本知识
4、标题栏
9
第一章制图的基本知识
31
第一章制图的基本知识
(三) 尺寸标注示例
1. 线性尺寸 2. 角度尺寸 3. 圆的直径 4. 圆弧半径 5. 斜度和锥度 6. 大圆弧 7. 球面 8. 板状类零件 9. 狭小部位的注法 10. 小半径注法 11. 小直径注法 12. 弦长及弧长 13. 正方形结构 14. 对称机件

CAD制图规范

制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。

2．打印图纸按比例出图。

3．图面布置应力求紧凑有序、清晰、整洁、美观。

4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。

6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。

图纸的表达应规范、标准、统一，图面清晰，整洁、美观。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。

2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。

三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注　尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。

（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等，　字高一般为5mm 。

（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。

2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。

3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

CAD施工图制图标准

CAD装饰施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。

VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封面编号为0、图纸目录为A-00、装饰设计说明为A-01、装饰设计说明（二）为A-02、以此类推。装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准（比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。比例的符号为“：”，比例应以阿拉比数字表示。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准（图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应该放在哪个图层里。绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但该有的图层必须要有。

工业制图标准和规范

工业制图标准和规范
1.图幅可按需要加长:对于AO、A2、A4幅面的加长量应按AO幅面长边的八分之一的倍数增加;对于A1、A3幅面的加长量应按AO幅面短边的四分之一的倍数增加;AO和A1幅面也允许同时加长两边。

图框格式可分横式和立式两种，AO~A3图纸常用横式，但也可立式绘制，A4图纸则立式装订。

2.标题栏和会签栏
一般在图纸的右下角有一标题栏，又称图标。

在装订线边的图框线外侧有一会签栏。

学校制图作业可不设会签栏。

标题栏的内容:
设计单位甲方单位
图纸内容、编号、比例设计项目
W .docin.设计阶段
专业名称
项目设计、审核、绘图人员设计日期等等。

图例文档

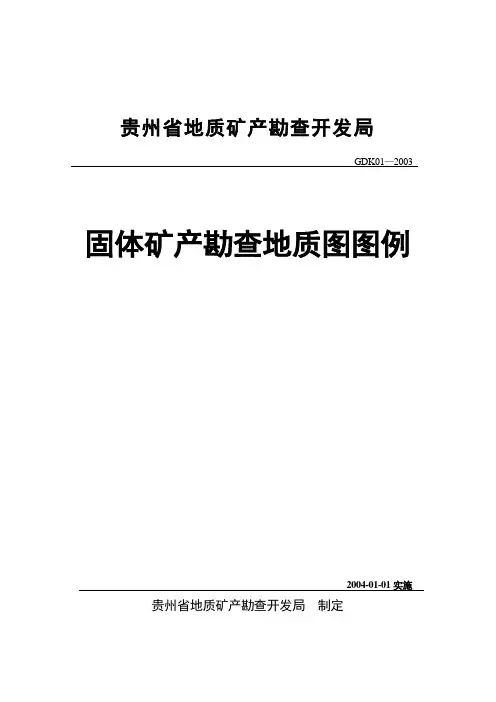

贵州省地质矿产勘查开发局GDK01—2003 固体矿产勘查地质图图例2004-01-01实施贵州省地质矿产勘查开发局制定目录总则 (3)1 地质体单位符号 (4)1．1 年代地层单位符号 (4)1．2 侵入岩年代单位符号 (7)1．3 第四纪堆积成因类型符号 (8)1．4 地质体单位符号的结构 (9)2 矿物名称符号及花纹 (9)2．1 主要矿物和特殊矿石/岩石名称、符号 (9)2．2 主要矿物和特殊矿石花纹 (16)3 岩石 (23)3．1 岩石特征成分、结构、构造花纹 (23)3．2 常用岩石名称符号 (26)4 沉积岩花纹 (27)4．1 松散堆积物 (27)4．2 沉积岩 (28)5 岩浆岩花纹 (33)5．1 侵入岩 (33)5．2 喷出岩 (36)5．2．1 熔岩 (36)5．2．2 火山碎屑岩 (38)6 变质岩花纹 (39)6．1 区域变质岩 (39)6．2 接触变质交代蚀变岩 (41)6．3 动力变质岩 (44)6．4 气成热液蚀变岩及近矿围岩蚀变 (45)7 岩浆岩名称符号 (46)7．1 深成侵入岩 (46)7．2 浅成侵入岩 (48)7．3 喷发岩 (48)8 脉岩及脉石符号 (50)9 矿石及矿体/矿层表示方法 (51)9．1 矿石 (51)9．1．1 铝土矿 (51)9．1．2 磷块岩 (52)9．1．3 锰矿 (52)9．1．4 有色金属 (53)9．1．5 卡林型/微细浸染型金矿 (53)9．2 矿体/矿层表示方法 (54)10 地质构造符号 (54)10．1 一般地质符号 (54)110．2 岩体构造符号 (55)10．3 褶皱符号 (56)10．4 断层符号 (56)11 勘查工作符号 (57)11．1 实际材料符号 (57)11．2 探矿工程代号 (59)11．3 储量计算 (61)11．4 其他 (61)11．4．1 资料整饰 (61)11．4．2 矿床评价中常用水文地质、工程地质图例 (62)12 附录 (65)A．不同岩类粒度划分对比表 (65)B．沉积岩构造分类 (66)C．过渡性岩石命名原则及蚀变强度分级与岩石命名 (66)D．贵州省岩浆岩组合 (67)E．火山碎屑岩分类 (70)F．抽水/注水试验实际材料表示方法 (71)13 附件 (72)1．中国区域年代地层表 (72)2．贵州省岩石地层序列表 (75)3．小比例尺区域地质图地层色标 (76)4．行政区划代码表 (77)5．贵州省1:250000分幅接图表 (78)6．贵州省1:200000、1:50000分幅接图表 (79)7．视倾角换算 (80)8．斜坡百分率、三角函数表 (81)9．法定计量单位及其换算 (82)10．样品加工中标准筛及磨矿细度换算 (88)11．部分常用几何公式 (88)12．山岳分类表 (89)13．地形坡度根据坡角分类 (89)14．滑坡规模划分表 (89)15．煤层灰分、硫含量分级参考指标 (90)16．贵州省地貌类型划分表 (90)17．希腊字母表 (90)18．固体矿产勘查有关技术标准目录 (91)2固体矿产勘查地质图图例总则一、为适应地质工作改革深化和加快地质制图工作规范化、标准化以及计算机使用的需要，在国家有关标准、规程的基础上，结合贵州省实际，制定本图例。

燃气工程制图标准

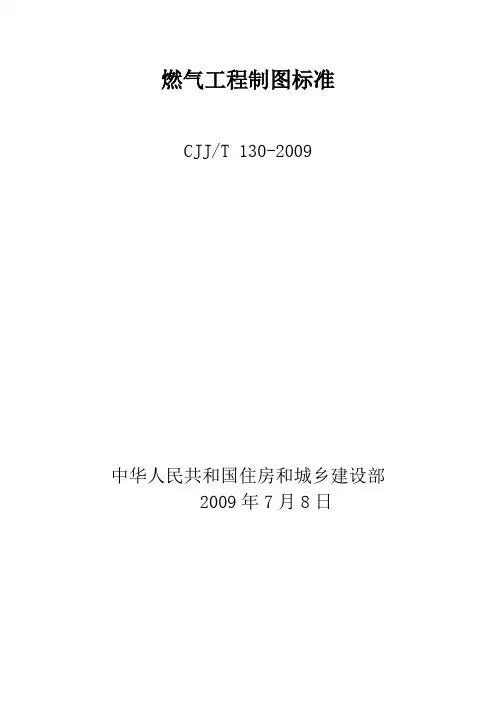

燃气工程制图标准CJJ/T 130-2009中华人民共和国住房和城乡建设部 2009年7月8日中华人民共和国住房和城乡建设部公告第345号关于发布行业标准《燃气工程制图标准》的公告现批准《燃气工程制图标准》为行业标准，编号为CJJ/T 130—2009，自2009年12月1日起实施.本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2009年7月8日前言根据原建设部《关于印发一九九三年工程建设行业标准制订、修订项目计划(建设部部分第一批）的通知》(建标［1993]285号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本标准.本标准的主要技术内容是：总则、制图基本规定、常用代号和图形符号、图样内容及画法等。

本标准由住房和城乡建设部负责管理，由中国市政工程华北设计研究总院负责具体技术内容的解释。

执行过程中如有意见或建议,请寄送中国市政工程华北设计研究总院（地址：天津市南开区华苑产业园区桂苑路16号，邮政编码：300384).本标准主编单位：中国市政工程华北设计研究总院本标准参编单位:北京市煤气热力工程设计院有限公司深圳市燃气工程设计有限公司建设部沈阳煤气热力研究设计院新奥燃气控股有限公司贵州燃气热力设计有限责任公司本标准主要起草人员：陈云玉阎海鹏张涛张琳于京春姜林庆杨永慧陈敏牛卓韬袁冶广宏杜娟顾军高建文本标准主要审查人员：孟学思俞善东张锦霖黄振海韩露王胜炎王云林1 总则1。

0。

1 为统一燃气工程制图规则，保证制图质量，提高制图效率,符合设计、施工、存档等要求，适应工程建设的需要，制定本标准。

1。

0。

2 本标准适用于下列燃气工程的手工和计算机制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 既有燃气设施的实测图；3 通用设计图、标准设计图。

1.0。

3 燃气工程制图应准确表达设计意图，做到图面正确、简明和清晰。

GBT机械制图国家标准讲义演示文稿

因此平面图形的作图顺序是：先画已知线段，再画中间线段，最后画连接线段。
第44页，共52页。
二．平面图形的作图步骤
1. 形体分析
进行尺寸分析和线段分析
2. 画基准线画出长度、高度两个方向的基准线
3. 画底图
画图顺序：已知线段——中间线段——连接线段
4. 检查描深
检查标准是：图形的正确性和规范性
10号字
5号字 3.5号字
阿拉伯数字直体阿拉伯数字斜体
大写英文字母斜体小写英文字母斜体
第10页，共52页。
四、图线（GB/T17450－1998）（GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本线型，机械制图标准GB/T4457.4－2002建议采用9种基本线型，见表
图3-10中为尺寸标注的正误对照，请仔细分析。
b)
a)
第24页，共52页。
d)
c)
第25页，共52页。
e)
第26页，共52页。
f）
第27页，共52页。
第二节制图基本技能
一、几何作图基础
几何作图，就是根据给定的条件正确地绘制出预定几何图形的过程。
常见的基本作图方法有：
1．等分线段和圆周的画法 2．斜度和锥度的画法 3．椭圆的画法
基准是确定尺寸位置的几何元素。
平面图形有水平和垂直两个方向尺寸基准。在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线，高度方
向尺寸基准是矩形的下边线。
第41页，共52页。
（2）定形尺寸
是确定平面图形各部分形状大小的尺寸。
（3）定位尺寸
是确定平面图形各部分相对位置的尺寸。

制图规范中文版

国际定向运动地图规范1 简介定向运动是国际性的体育运动，因此为了定向运动的公平竞赛及此运动日后的发展，必须有统一的标准作为定向作图的准则.制定《国际定向运动地图规范》(ISOM)的意义在于制定一个统一准则,以适用于制作不同类型的地形和各种形式比赛的地图.这些准则必须与“国际定向联合会"（IOF）订下的“定向比赛规则"相符合，否则：凡国际定向运动比赛以及国际锦标赛，必须通过“国际定向联合会”的审核才能执行；其他赛事则须通过“国家定向联合会”的审核。

此外，在上述的徒步定向作图规范的基础上，大会还制定一系列的准则作为其他类别定向的补充说明。

2 总则2.1 定向与地图定向运动是一项只借助地图和指北针进行的体育运动。

运动员要在最短时间内跑完一条设有若干检查点的比赛路线.就如其他运动竞赛一样，我们必须确保选手在同等的条件下公平地进行.只有比赛用图制作得精确无误，才能策划出出色公平的竞赛。

看参赛者看来,一张精确易读的地图，是他们制定路线的可靠保证，有了它，参赛者根据自己的穿越技能和体能制定出一条适合自己的路线。

然而，如果地图不能真实反映地形地貌—-不精确、过期或者是难于读懂，那么参赛者有再强的技能都是徒然的.一切前进的障碍物都是地图内重要的信息：悬崖、水体、密集灌木丛；道路交通网指明了方向和最便捷的路线；对障碍物的难易通行程度作出详细的等级划分有助于参赛者作出正确的选择。

进行定向越野竞赛，首先是阅读准确的地图,从而制定出最便捷的路线.最理想的情况是,没有任何选手因为地图的不准确而获得利益或招致损失。

只有选用在比赛环境下依然是易读的、精确的、完整的地图举办比赛，才能反映出参赛者的真实技能水平。

无论在新手或老手的竞赛中，策划者必须拥有精确的地图,才能策划出公平的比赛.地图的精确性绝对影响竞赛中最重要的一环——布点的进行，它直接影响了策划者在选择场地、设置标记、检查位置、放置标点的工作，因此所选用的地图必须能真实、详尽的反映当时的地形状况。

工程制图-制图标准

尺寸界线一般应与尺寸线垂直，当尺寸界线贴近轮廓线时，允许尺寸界线与尺寸线倾斜,如右图所示。
⑵尺寸线尺寸线用细实线绘制，其终端可以有下列两种形式。
a. 箭头: 适用于各类图样，如图（a）所示。 b. 斜线: 常用于土建类图样, 如图（b）所示。
注意：
① 一般情况下，同一张图样中只能采用一种尺寸终端形式。 ② 尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互
垂直。 ③ 尺寸线必须单独画出，不能用其它图线代替，也不能与其它
图线重合或画在其延长线上。
请思考：下图中左面的图尺寸线画法有哪些错误？
⑶尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。当地位不够时也可以引出标注，如图所示
注意：尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。
⑤ 当虚线、点画线或双点画线是粗实线的延长线时，连接处应空开。
⑥ 当各种线条重合时，应按粗实线、虚线、点画线的优先顺序画出。
五、尺寸注法（GB 4458.4-1984）
1. 尺寸标注的基本规则 ①物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ②当图样中(包括技术要求和其它说明)的尺寸以mm 为单位时，不需标注计量单位的代号或名称，如采用其它单位时，则必须注明相应计量单位的代号或名称。
线性尺寸数字的方向，有两种方法注写，如图所示。
(a)尺寸数字注写方法一：尺
寸数字应按左图所示的方向注
写，并尽可能避免在图示30°
范围内标注尺寸，当无法避免
时可按右图的形式标注
(a)
(b) 尺寸数字注写方法二：对
于非水平方向的尺寸，其数字

建筑施工图制图标准规范

2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料露天堆场
其他材料露天堆场或露天作业场
铺砌场地
敞棚或敞廊
2.总平面图部分图例（续）
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
2、定位轴线（续2）
5
4
圆形平面图编号径向宜
用阿拉伯数字从左下角开始，逆
时针顺序编写；圆周轴线用大写
2、二层或二层以上楼层平面图不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水平外形图。
3、屋顶平面图 4、平面图（镜像）顶棚平面图宜用镜像投影法绘制。
四、图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
北拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83

制图基本规定-图面

c) 破折号（－）、省略号（……）各占两格，在文字右边居中，可在每行的末尾（或开头），但不得把符号分开在上下两行
2021/4/22
20
标高
1. 标高符号应采用细实线绘制的等腰直角三角形，其顶角落在被标注高度线或其延长线上，顶角可向上或向下。
2. 标高应以米为单位，标高一般精确至小数点以后二位。零点标高注成 ± 0.00，正标高前可不加正号（+），但负标高前必须加注负号（—）。
标高应统一。
5. 标高的标注方式规定：应标注起点、终点、转折点、连接点、变坡点和交叉点的标高。
2021/4/22
22
主要内容
一．图面绘制要求二．绘图比例三．字体、标高绘制规范要求四．管径、坡度绘制规范要求
五．尺寸标注六．图样画法
2021/4/22
23
管径
1. 管径尺寸应以毫米（mm）为单位。 2. 管径的表示方法应按管道材质不同而不同，其具体标注方法宜符合下类
2.图名应表达图样的内容。一张图中仅有一个图样时，可只在标题栏中标
注图名。一张图中有几个图样时，应分别标注各自的图
名，而且图名应标注在图样的下方正中。
例
2021/4/22
6
图面绘制要求（3）
3.一张图布置几个图样时的布置原则
宜按平面图在下，正剖面图在上，(例：中压纵断面) 侧剖面图、流程图、管路系统图或详图在右的原则绘制。
五．尺寸标注六．图样画法
2021/4/22
27Biblioteka 尺寸标注 ---- 尺寸标注的组成
2021/4/22
28
尺寸标注
尺寸标注要求 1.标注引出线应采用细实线表示，一般45°、60°、90°直线。

建筑工程制图标准

（2）垂直方向的尺寸数字，宜注写在左方中部。（3）非水平、非垂直方向的尺寸数字，接近于水
平方向按水平方向的尺寸数字注写，接近于
垂直方向按垂直方向的尺寸数字注写。
（4）尺寸数字在图下左图所示30°阴影线范围内。见下图。
2021/10/10
43
（5)尺寸数字如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。见下图。
2021/10/10
39
尺寸标注的作用和画法
（2）尺寸线
①尺寸线用细实线绘制，并与被注长度平行； ②距图样最外轮廓线之间的距离不宜小于10mm。 ③平行排列的尺寸线的距离为7~10mm，并保持一致。
2021/10/10
40
（3）尺寸起止符号
①一般用中斜短线绘制， ②其倾斜方向应与尺寸界线成顺时针45°。 ③长度宜为2~3mm。
为A0、A1、A2、A3和A4。 • 各号图纸幅面尺寸和图框形式、图框尺寸都有明
确规定，具体规定见下表。
图框及图框尺寸表（mm）
幅面
尺寸
A0
b×l 841×1189
c a
2021/10/10
A1 594×841
10
A2 420×594
25
A3
A4
297×420 210×297 5
6
图纸幅面和格式图纸幅面
1.4 1.0 0.7 0.5 0.35 0.7 0.5 0.35 0.25 0.18 0.35 0.25 0.18
12
建筑工程图的图线种类
• 建筑工程图的图线线型有实线、虚线、单点画线、双点画线、折断线、波浪线等。每种线型（除折断线、波浪线外）又有粗、中、细三种不同的线宽。

图纸绘制规范

新图纸规范及标准1、图纸整体标准内容（基础绘制）的具体要求：1.1、图纸基本内容的具体要求：1.1.1、每张图纸会签栏填写内容必须真实完整，字迹清晰并填写完整（如设计师、客户、监理审核人，审核人、日期等），签字不可代签或伪签。

1.1.2、图纸分类及名称必须完整且符合下表排列装订顺序，分别为：注：拆除墙体位置图与新建墙体位置图可视实际需要合并绘制为墙体拆改位置图。

分级别要求：其他级别设计师只对未标注“*”号的项目进行分类绘制。

A、厨房、卫生间必须绘制所有可见面立面，各功能房间必须绘制发生制作项目的相应立面图，对应的相关节点、大样图可根据实际需要绘制。

B、顶面（天花）布置图：除原顶和吊平顶外，只要绘制异型吊顶的，必须绘制相应的剖面图或节点大样图。

C、立面及剖面图：①现场制作项目（柜体或墙面造型等），根据实际设计需要，必须绘制相应的平、立、剖面图。

②厨房、卫生间立面图：如果客户在签定方案时已经确定主材必须绘制此图，如果客户在签定方案时未确定主材，设计师必须在施工中期时补交厨房、卫生间立面图。

☆注：如因客户工程需求或其他特殊原因未能绘制相应图纸，设计人员必须在上交图纸时一并上交相应书面证明，说明未能绘制相应图纸的原因。

1.1.3、图纸装订要求：设计师要求：采用普通拉杆夹装订，但必须保证设计图纸的完整性，保证不散落。

1.2.2、所有图纸绘制基础内容要求：图纸绘制要求必须符合《GB/T50001—2001房屋建筑制图统一标准》、《GB/T50104—2001建筑制图标准》和《GB/T50104--2001》中的各项制图标准及相关要求。

1.2.2.1、图纸名称：应标注于每张图纸的正下方中间位置，图纸名称符合1.1.2规定的内容，且应与会签栏填写名称相一致，字体大小符合制图标准中的相关规定。

1.2.2.2、线型（图线）：线型（图线）使用符合表3.0.1和表3.0.2中制图标准的相关规定。

A、图线的宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。

机械制图-国家标准

机械制图-国家标准机械制图标准－机械制图－尺⼨标注标准规定了在机械图样中标注尺⼨的⽅法。

与本标准有关的国家标准。

国家标准现⾏标准编号现⾏标准名称分类基本表⽰法GB/T 17451-1998技术制图图样画法视图GB/T 4558.1-2002机械制图图样画法视图GB/T 17452-1998技术制图图样画法剖视图断⾯视图GB/T 4558.6-2002机械制图图样画法剖视图断⾯视图GB/T 16675.1-1996技术制图简化表⽰法第⼀部分：图样画法GB/T 4557.2-2003技术制图图样画法指引线和基准线的基本规定GB/T 4558.2-2003机械制图装配图中零部件序号及其编排⽅法GB/T 4558.3-1984机械制图轴测图GB/T 4558.4-2003机械制图尺⼨标注GB/T 16675.2-1996技术制图简化表⽰法第⼆部分：尺⼨注法GB/T 4558.5-2003机械制图图样画法尺⼨公差与配合注法GB/T 15754-1995技术制图圆锥的尺⼨和公差标注GB/T 131-1993机械制图表⾯粗糙度符号、代号及其注法基本规定GB/T 14689-1993技术制图图纸幅⾯及格式GB/T 14690-1993技术制图⽐例GB/T 14691-1993技术制图字体GB/T 17450-1998技术制图图线GB/T 4557.4-2002机械制图图样画法图线GB/T 17453-1998技术制图图样画法剖⾯区域表⽰⽅法GB/T 4557.5-1984机械制图剖⾯符号特殊表⽰⽅法GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表⽰法GB/T 4459.2-2003机械制图齿轮表⽰法GB/T 4459.3-2000机械制图花键表⽰法GB/T 4459.4-2003机械制图弹簧表⽰法GB/T 4459.5-1999机械制图中⼼孔表⽰法GB/T 4459.6-1996机械制图动密封表⽰法GB/T 4459.7-1998机械制图滚动轴承表⽰法GB/T 19096-2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984机械制图机构运动简图符号相关细节请查询中国标的细节GB 4457.4-84 《机械制图图线》GB 4457.5-84 《机械制图剖⾯符号》1 基本规则1.1 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据，与图形的⼤⼩及绘图的准确度⽆关。

机械制图标准

机械制图标准 Last updated on the afternoon of January 3, 2021第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T14689-1993)1图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面（表1－1）。

（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

表1－1图纸幅面尺寸2图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

二比例1术语（1）比例：图与实物相应要素的线性尺寸之比。

（2）原值比例：比值为1的比例，即1：1。

（3）放大比例：比值大于1的比例，如2：1。

（4）缩小比例：比值小于1的比例，如1：4。

2比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3标注方法（1）比例符号应以“：”表示，如1：1，2：1等。

（2）比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

表1－2比例系列b三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。

2字体高度（h）的公称尺寸系列为：，，，5，7，10，14，20mm.如果需要书写更大的字，其字体高度应按2的比例递增。

字体高度代表字体的号数。

3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/2.4字母和数字可写成斜体和直体。
