室内设计施工图详细说明及制图规范说明

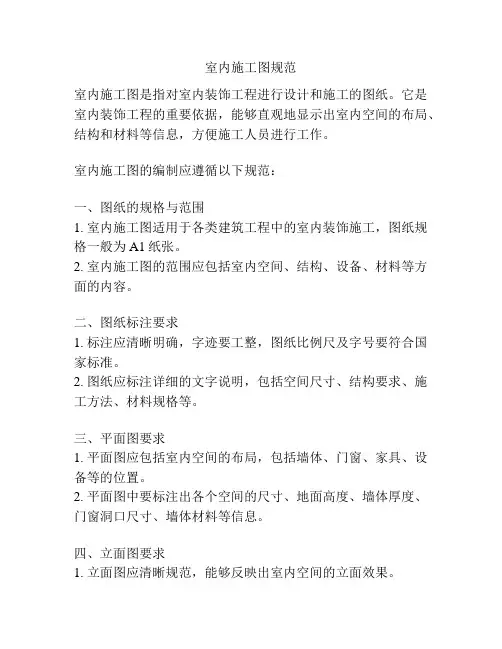

室内施工图规范室内施工图是指对室内装饰工程进行设计和施工的图纸。

它是室内装饰工程的重要依据，能够直观地显示出室内空间的布局、结构和材料等信息，方便施工人员进行工作。

室内施工图的编制应遵循以下规范：一、图纸的规格与范围1. 室内施工图适用于各类建筑工程中的室内装饰施工，图纸规格一般为A1纸张。

2. 室内施工图的范围应包括室内空间、结构、设备、材料等方面的内容。

二、图纸标注要求1. 标注应清晰明确，字迹要工整，图纸比例尺及字号要符合国家标准。

2. 图纸应标注详细的文字说明，包括空间尺寸、结构要求、施工方法、材料规格等。

三、平面图要求1. 平面图应包括室内空间的布局，包括墙体、门窗、家具、设备等的位置。

2. 平面图中要标注出各个空间的尺寸、地面高度、墙体厚度、门窗洞口尺寸、墙体材料等信息。

四、立面图要求1. 立面图应清晰规范，能够反映出室内空间的立面效果。

2. 立面图中要标注出各个墙面的材料、饰面、墙面高度、窗台高度等信息。

五、施工细部图要求1. 施工细部图应针对施工中的重点部位进行详细设计，如吊顶、地板、墙面等。

2. 施工细部图中要标注出各个细部构造的结构、尺寸、材料等信息。

六、材料清单要求1. 材料清单应包括室内装饰工程所需的所有材料，包括名称、规格、数量、供应商等信息。

2. 材料清单应与图纸相对应，确保施工过程中所使用的材料符合设计要求。

七、标准要求1. 室内施工图的编制应符合相关的国家标准和规范要求，如建筑施工图编制规范、室内装饰施工及验收规范等。

2. 室内施工图中所使用的材料、设备等应符合国家标准，确保施工的质量和安全性。

八、修改和审查1. 室内施工图在编制过程中可能需要多次修改和调整，确保图纸的准确性和可施工性。

2. 室内施工图应经相关专业人员进行审查，确保图纸的技术可行性和合理性。

总之，室内施工图的编制应遵循相关的规范和标准，确保施工的质量和安全性。

只有在规范的基础上进行施工，才能够保证室内空间的设计效果得到准确呈现。

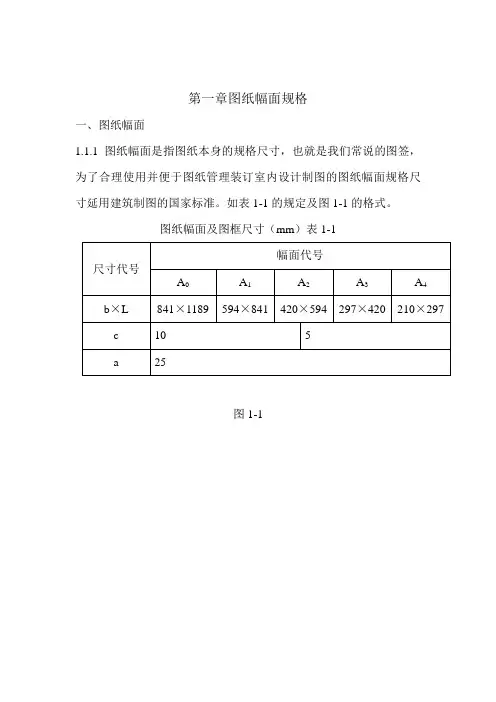

第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。

如表1-1的规定及图1-1的格式。

图纸幅面及图框尺寸（mm）表1-1图1-11.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。

图纸长边加长尺寸（mm）表1-21783、1932、2080二、标题栏与会签栏1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。

如有备注说明或图例简表也可视其内容设置其中。

标题栏的长宽与具体内容可根据具体工程项目进行调整。

以下以A 2图幅为例，常见的标题栏布局形式参见图2-1。

图2-11.2.2室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。

其形式可参见图2-1。

三、图签与布局空间画法1.3.1图签在布局空间内可按1：1比例绘制。

打印时亦按1：1比例打印无需放大或缩小。

图签可制成母图，与若干张图纸内容形成关联的关系，图签内标题栏的内容如工程名称、项目名称等如有变化可只修改一张母图，其余若干张图纸可与其一起发生变更。

作为母图的图签应与其它关联图纸在同一文件夹内。

布局空间关联的画法可参见本书第十五章关于布局空间与模型空间在实际绘图中的应用。

第二章符号的设置符号是构成室内设计施工图的基本元素之一，本书所绘制的符号均在布局空间内按1：1比例绘制，形成标准模板。

在标注时可直接调用，对保证图面的统一规范及美观起到很大的作用。

一、详图索引符号2.1.1名称：详图索引符号。

2.1.2用途：可用于在总平面上将分区分面详图进行索引，也可用于节点大样的索引。

2.1.3尺度：A 0、A 1、A 2图幅索引符号的圆直径为12mm ，A 3、A 4图幅索引符号的圆直径为10mm 。

一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。

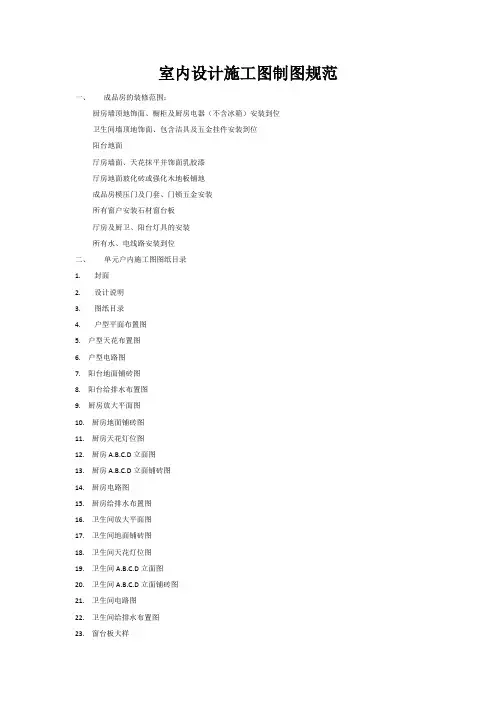

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

室内装饰施工图设计说明一：工程概述1.1 工程名称：1.2 业主（甲方）：1.3 本工程装饰设计范围包含：1.4 本次装修设计专业包含：装饰,电气等1.5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范.标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》(2005年版) GB 50045-95《建筑内部装修设计防火规范》GB 50222-95《民用建筑工程室内环境污染控制规范》GB 50325-2001《建筑装饰装修工程施工质量验收规范》GB 50201-2001《全国民用建筑工程设计技术措施》（2003年版）三：图纸说明3.1 标注尺寸均以毫米为单位.3.2 天花高度均为从本层楼地面土建完成面算起地相对标高.3.3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.四：施工说明4.1 工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.4.2 所有饰面材料.灯具.五金地款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4.3 施工工序必须符合《建筑工程质量验收规范》要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.4.4 本工程中使用地金属构件,均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理.防腐和防蛀地表层处理.所有粗木工作及隐蔽部分均需验看后才可安装.4.5 承包人装置五金必须小心,不当之处须慎加修整.五金装妥后须经仔细检验试用,安装后须无毛痕.凹痕等伤害,门球及把手须包裹至油漆完成后为止.4.6 室内装修严格控制室内环境污染地各个环节,（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制,目地为规范施工工艺和提供预算依据,但鉴定装饰材料地更新和施工技术地进步,此技术说明不强制要求.5.2 放线：根据建筑图纸及装饰设计图纸,有甲方负责人,设计单位,施工单位单方工程技术人员共同进行图纸会审交底,到现场做实际定位,并根据规范要求,进行测量水平放线,放线时如现场实际与设计图纸发生尺寸不符时,需要施工单位变更, 甲方和设计单位应同时签字,现场,临时变更并需要施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实行5.3 非承重隔墙工程内装地非承重主要隔墙为C100轻钢龙骨石膏板隔墙,5.4 楼地面工程地砖楼地面：钢筋混凝土楼板或垫层；素水泥浆结合层一道；20厚1:4干硬性泥砂；撒素水泥面（洒适量清水）；10厚地砖白水泥擦缝.六：消防专篇6.1 设计原则及设计依据：本工程为室内装修工程,耐火等级为一级.本次室内装修设计尽量遵循原土建设计地防火分区.防烟分区.人员疏散等各项防火技术设计措施.建筑内部装修防火设计是建筑消防设计地组成部分.内部装修选材设计符合GB50220-95,《建筑内部装修设计防火规范》地各项规定.玻璃隔断上部到顶结构采用轻钢龙骨双面双层石膏板.装修中所有隐蔽部分木龙骨或木制部分均刷防火涂料两遍.所有室内吊顶上地扬声器.火灾自动报警探测器.火灾警铃.自动灭火系统喷洒头空调风口.排烟口位置等,均由相关消防电气.给排水.空调及通风专业详细考虑设计,与室内设计师协商后确定.各专业密切配合,协调统一.6.2 装修施工注意事项:当照明灯具地高温部位靠非A级材料时,应采取隔热.散热等防火保护措施,灯饰使用材料地燃烧性能不应低于B1级.配电箱应安装于不低于B1级地装修材料上.其他施工工艺应遵循国家有关消防规定.天花龙骨根据施工单位及厂家规范施工.七：环保专篇夹板等采用环保材料,装饰材料均采用环保型材料,并按以下标准执行: (GB 18584-2001) 《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB 18581-2001)《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB 18583-2001)《室内装饰装修材料胶粘剂中有害物质限量》(GB 6566-2001)《建筑材料放射性核素限量》(GB 18582-2001)《室内装饰装修材料内墙涂料中有害物质限量》《室内装饰材料有害物质限量十项标准》八：安防专篇8.1 本设计遵守国家及地方现行有关设计规范.标准：《安全防范工程程序与要求》GA/T75-94《中华人民共和国公安安全行业标准》GA/T70.74.75-94《民用闭路监视电视系统工程技术规范》GA/T70.74.75-948.2 图中红外摄像机点位根据现场实际情况在保证视频图像采集角度及清晰度地前提下可以进行微调8.3 建议吊顶在2400mm左右,保证视频采集图像质量.8.4 本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.8.5工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.8.6 所有材料.设备.型号需由设计师选样并经业主确定后方可施工.8.7 施工必须符合相关要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.8.8 本工程中使用地线管,均为Φ20镀锌穿线铁管.8.9 安防供应商施工过程中,应与工程及时沟通,做好交叉施工.8.10 此施工技术要求参考《中华人民共和国安安全行业标准》8.11 管线铺设线：根据图纸中标明线路路由.布设镀锌穿线铁管,管内铺设SYV75-3(线缆距离超过150米使用SVY75-5)及RVV 2x1.0线缆.计图纸发生尺寸不符时,需要施工单位变更,甲方和设计单位应同时签字.现场临时变更并需施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实施.九：备注1.设计单位：2.施工单位：3.施工单位联系人：4.联系方式：。

室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。

在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。

第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。

图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。

一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。

第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。

标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。

标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。

第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。

符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。

第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。

线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。

线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。

第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。

不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。

在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。

总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。

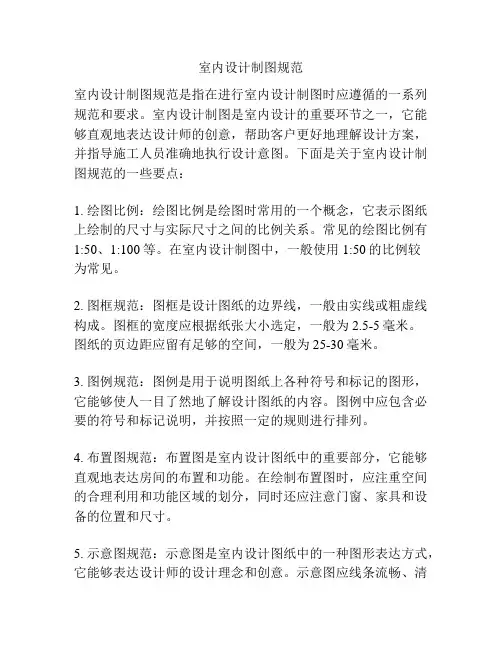

室内设计制图规范室内设计制图规范是指在进行室内设计制图时应遵循的一系列规范和要求。

室内设计制图是室内设计的重要环节之一，它能够直观地表达设计师的创意，帮助客户更好地理解设计方案，并指导施工人员准确地执行设计意图。

下面是关于室内设计制图规范的一些要点：1. 绘图比例：绘图比例是绘图时常用的一个概念，它表示图纸上绘制的尺寸与实际尺寸之间的比例关系。

常见的绘图比例有1:50、1:100等。

在室内设计制图中，一般使用1:50的比例较为常见。

2. 图框规范：图框是设计图纸的边界线，一般由实线或粗虚线构成。

图框的宽度应根据纸张大小选定，一般为2.5-5毫米。

图纸的页边距应留有足够的空间，一般为25-30毫米。

3. 图例规范：图例是用于说明图纸上各种符号和标记的图形，它能够使人一目了然地了解设计图纸的内容。

图例中应包含必要的符号和标记说明，并按照一定的规则进行排列。

4. 布置图规范：布置图是室内设计图纸中的重要部分，它能够直观地表达房间的布置和功能。

在绘制布置图时，应注重空间的合理利用和功能区域的划分，同时还应注意门窗、家具和设备的位置和尺寸。

5. 示意图规范：示意图是室内设计图纸中的一种图形表达方式，它能够表达设计师的设计理念和创意。

示意图应线条流畅、清晰，色彩鲜明，能够准确地表达设计方案的空间感和氛围。

6. 设备图规范：设备图是室内设计图纸中的一种图形表达方式，它用于说明房间中各种设备和设施的位置和尺寸。

绘制设备图时，应注重设备之间的间距和布局，同时还应注意设备的尺寸和比例。

7. 剖面图规范：剖面图是室内设计图纸中的一种表达方式，它能够直观地表达空间结构和材料的使用。

绘制剖面图时，应注重线条的精确和材料的表现，能够准确地表达设计方案的立体感和细节。

8. 标注规范：标注是室内设计图纸中的一种图形表达方式，它用于说明各种尺寸、比例和材料的使用。

绘制标注时，应注重字体的清晰和尺寸的准确，标注应与绘图一致，统一规范。

室内装饰施工图设计说明一：工程概述1.1 工程名称:1。

2 业主（甲方）：1.3 本工程装饰设计范围包含：1。

4 本次装修设计专业包含：装饰，电气等1。

5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范、标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》（2005年版）GB 50045—95《建筑内部装修设计防火规范》GB 50222—95《民用建筑工程室内环境污染控制规范》GB 50325—2001《建筑装饰装修工程施工质量验收规范》GB 50201—2001《全国民用建筑工程设计技术措施》(2003年版）三：图纸说明3。

1 标注尺寸均以毫米为单位。

3。

2 天花高度均为从本层楼地面土建完成面算起的相对标高。

3。

3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决，所有尺寸均以图纸标注为准，不得从图上按比例量取.四：施工说明4。

1 工地管理人员、技术人员应对图纸和说明书作全面了解，对有一些特殊施工要求的部位应作重点记录,遇有问题应与设计人员协商解决，不得自行修改设计.4。

2 所有饰面材料、灯具、五金的款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4。

3 施工工序必须符合《建筑工程质量验收规范》要求，发现问题应及时纠正。

凡质量控制未提及处，均按规范要求执行。

4.4 本工程中使用的金属构件，均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理、防腐和防蛀的表层处理。

所有粗木工作及隐蔽部分均需验看后才可安装。

4.5 承包人装置五金必须小心，不当之处须慎加修整。

五金装妥后须经仔细检验试用，安装后须无毛痕、凹痕等伤害，门球及把手须包裹至油漆完成后为止。

4.6 室内装修严格控制室内环境污染的各个环节，（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制，目的为规范施工工艺和提供预算依据，但鉴定装饰材料的更新和施工技术的进步，此技术说明不强制要求。

室内装饰施工图设计说明室内装饰施工图设计说明一、设计概念我们的室内装饰施工图设计致力于实现两个主要目标：一是创造一个舒适、优雅的居住环境，二是满足客户的个性化需求。

我们将通过细致入微的设计，结合室内装饰的最新潮流和技巧，以实现最优的空间利用，最大的舒适度以及最佳的功能性。

二、设计细节1、空间规划：我们将根据客户的需求，对房间的大小、形状、位置以及门窗的设定进行详细的规划。

同时，我们也会考虑到房间的自然采光和通风，以营造一个舒适的生活氛围。

2、色彩搭配：我们将根据客户的个人喜好和需求，选择合适的色彩进行搭配。

色彩不仅能够影响空间感，还能够影响情绪和心理，因此，我们将选择让人感到舒适和愉悦的色彩。

3、材质选择：我们将根据房间的功能和风格，选择适合的装饰材质。

材质不仅要美观，还要耐用，具有良好的功能性。

4、家具布置：我们将根据客户的个性化需求，选择适合的家具进行布置。

家具不仅要满足实用性，还要与整体的设计风格相协调。

5、照明设计：我们将设计合适的照明方案，以增强房间的空间感和氛围。

照明设计不仅要考虑照明效果，还要考虑节能和环保。

三、设计承诺我们承诺提供全面的设计服务，包括但不限于：方案设计、施工图设计、深化设计、施工配合以及后期服务等。

我们的目标是让每一位客户都能享受到专业、满意的服务。

四、设计流程1、初步方案设计：我们将根据客户的需求和想法，进行初步的方案设计。

2、方案讨论：我们将与客户进行详细的方案讨论，以确定最终的设计方案。

3、施工图设计：根据确定的方案，我们将进行详细的施工图设计。

4、深化设计：我们将对施工图进行深化设计，以确保施工的顺利进行。

5、施工配合：我们将提供全程的施工配合服务，以确保工程的顺利进行。

6、后期服务：工程结束后，我们将提供一年的保修服务，并提供免费的日常维护和咨询服务。

五、设计价值我们的设计不仅仅是为了实现客户的个性化需求，更是为了提升生活的品质。

我们的专业团队将用心的去理解每一位客户的需求，用创新的设计理念去打破常规，以优雅、舒适、实用为目标，为客户打造出独一无二的室内环境。

施工图制图规范Construction Drawing Specifications07/2017（第I版）目录Contents第一章项目文件概要1-1软件说明1-2文件的存取方法1-3项目文件夹的构架图1-4项目文件夹具体内容第二章图纸设置2-1图层颜色的设定及用途2-2线型的设置2-3 CAD打印线宽的设置2-4文字标注高度及字型设置2-5尺寸标注类别和设置及图面比例的设定2-6索引符号说明2-7图标符号说明第三章图纸说明3-1图框说明3-2图纸编号的命名原则3-3材料标注编码代号说明3-4物料编码代号说明3-5空间名称代号说明3-6家具标注编码代号说明3-7图例的表示及说明3-8填充符号的表示及说明第四章绘图4-1绘图步骤4-2分析4-3画图4-4审图及改图4-5注意事项4-6常见错误第五章图面原则5-1图面原则5-2引出线的编排第六章图纸内容说明6-1图纸内容说明第一章项目文件概要1-1软件说明本套施工图制图标准的绘制均需在AutoCAD中完成，考虑软件的稳定性和兼容性，以便公司内部及外部工作的协调配合，不允许使用其他CAD衍生软件（如中望CAD、圆方CAD）。

在使用CAD软件进行绘图时，绘图单位为“毫米”，文件保存格式为：***.dwg (AutoCAD2004)。

1-2文件的存取方法设计师每日应在下班前对本日的绘图工作在指定的位置存储备份，文件名的命名方式为：日期+空格+文件名（例如：20170601 Andy雅居施工图）1-3装饰项目文件夹的构架图(注：此架构是参照国内某室内设计上市公司架构而总结，仅供参考学习使用。

）1-4装饰项目文件夹具体内容1、一级文件夹2、二级文件夹（施工图阶段文件包）放置CAD成果文件、PDF成果文件、物料表4、四级文件夹（施工图阶段成果文件包）放置图纸信息、各层施工图、机电图及外部参照文件放置图纸信息说明文件，如封面、目录、施工说明、编码代号说明、材料表、门表（IN-）6、五级文件夹（一楼图纸文件包）放置分区图、系统图放置平面系统图、立面图与大样图第二章图纸设置图层、颜色、线型的设定及用途AutoCAD图层管理ElectricityAutoCAD图层管理线型的设置文字标注高度及字型设置(注：图幅的宽高比为0.7（1/√2），所以文字宽度因子设为0.7)CAD打印线宽的设置、冷水线路，上下水系统标识尺寸标注类别、设置及图面比例的设定 尺寸标注的类别标准尺寸标注的设置图面比例的设置平面、立面及详图等的比例为图形与实物相对应的尺寸之比； 比例的选用除了要考虑图形的复杂程度，还应兼顾版面的美观程度。

一、总则室内设计专业制图规则，为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要,制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。

二、制图1。

文件内容说明:要求：绘制单位为毫米,不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3。

注意事项:3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开.3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3。

4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。

3。

6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3。

8确保画面均衡、美观、各视图间应按照对应的原则排版。

4。

尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。

4。

2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。

3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开;严禁小数点。

5。

填充说明:详见《材料填充图例》6.图纸目录编排(图号编号）说明：6。

1图纸目录6。

2设计说明6。

3装饰专业：6.3。

1图纸命名:总平面图———--—ZP区域空间平面图——-P（天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D（包含剖面图、大样图）6.3。

2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图）→立面图→详图。
