图纸绘制规范

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层，图层名称及线宽见制图标准。

3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。

色号为70－构筑物：所有有竖向高度的绘图线。

色号为20－轴线：用于尺寸定位的各类中轴线。

色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

平面图制图规范平面图是一种常见的图形表达方式，广泛应用于各个行业和领域，包括建筑设计、工程制图、城市规划等。

为了保证平面图的准确性和可读性，制图时需要遵循一定的规范。

下面是平面图制图的一些基本规范。

1.图纸选择：根据具体要求选择合适的图纸规格和比例尺。

常用的图纸规格有A0、A1、A2等，而比例尺根据实际需求来确定，常见的比例尺有1:100、1:200等。

2.用图标明：在平面图上清晰地标出北方，并标注方位。

同时，还需要标明图名、编号、比例尺、绘图日期、单位等信息。

3.线条规范：平面图中的线条需要清晰、粗细一致，并且要注重线型的表达。

常见的线型有实线、虚线、点虚线等，根据具体情况选择合适的线型。

4.颜色运用：平面图中的颜色需要清晰明亮，不同元素使用不同的颜色进行区分。

比如，道路可以使用灰色或黑色，建筑物可以使用红色或蓝色等。

5.比例尺表达：平面图中的比例尺需要标明，可以使用文字或图标的形式来表示。

比例尺应该放在图纸的左下角或右下角，并说明具体的比例尺数值。

6.尺寸标注：平面图中的各个要素的尺寸需要进行标注，以便于后续的测量和施工。

尺寸标注要清晰、准确，并且要采用统一的标注方法。

常见的标注方法有平行线标注、基线标注、正交线标注等。

7.符号使用：平面图中需要使用一些符号来表示不同的要素，比如建筑物、树木、线路等。

这些符号应该明确、统一，并且要符合相关的规范。

在使用符号时，要注意大小、颜色、形状的统一性。

8.图例绘制：平面图中需要绘制一个图例，用来解释不同符号和颜色的含义。

图例应该简洁明了，并且要放在图纸的左上角或右上角。

9.文字描述：平面图中可以使用文字进行一些简单的描述，比如标注建筑物的用途、道路的宽度等。

文字应该清晰易读，并且要注意字体的一致性。

10.图纸保护：在制图过程中，要注意保护图纸，避免弄脏、折损或者刮花。

在使用图纸时，要小心轻放，并且保持手部干燥和清洁。

总而言之，平面图的制图规范主要包括选用合适的图纸和比例尺、线条规范、颜色运用、比例尺表达、尺寸标注、符号使用、图例绘制、文字描述等方面。

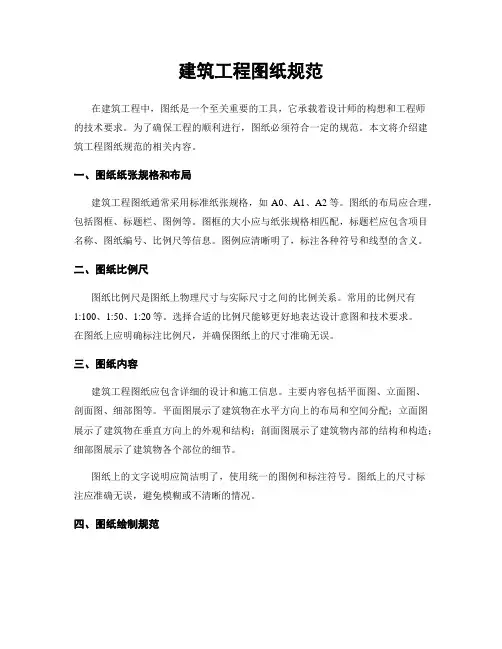

建筑工程图纸规范在建筑工程中，图纸是一个至关重要的工具，它承载着设计师的构想和工程师的技术要求。

为了确保工程的顺利进行，图纸必须符合一定的规范。

本文将介绍建筑工程图纸规范的相关内容。

一、图纸纸张规格和布局建筑工程图纸通常采用标准纸张规格，如A0、A1、A2等。

图纸的布局应合理，包括图框、标题栏、图例等。

图框的大小应与纸张规格相匹配，标题栏应包含项目名称、图纸编号、比例尺等信息。

图例应清晰明了，标注各种符号和线型的含义。

二、图纸比例尺图纸比例尺是图纸上物理尺寸与实际尺寸之间的比例关系。

常用的比例尺有1:100、1:50、1:20等。

选择合适的比例尺能够更好地表达设计意图和技术要求。

在图纸上应明确标注比例尺，并确保图纸上的尺寸准确无误。

三、图纸内容建筑工程图纸应包含详细的设计和施工信息。

主要内容包括平面图、立面图、剖面图、细部图等。

平面图展示了建筑物在水平方向上的布局和空间分配；立面图展示了建筑物在垂直方向上的外观和结构；剖面图展示了建筑物内部的结构和构造；细部图展示了建筑物各个部位的细节。

图纸上的文字说明应简洁明了，使用统一的图例和标注符号。

图纸上的尺寸标注应准确无误，避免模糊或不清晰的情况。

四、图纸绘制规范图纸的绘制应遵循一定的规范，以确保图纸的质量和可读性。

线条应清晰细致，符合国家标准的线型规定。

图纸上的文字应使用工程字体，字号适中，保证清晰可辨。

图纸的颜色应使用明亮鲜艳的颜色，以提高图纸的可视性。

图纸上的各个元素应有适当的间距和对齐，保持整洁美观。

图纸的布局应合理，避免拥挤和混乱。

图纸的折叠应规范，以便于存放和查阅。

五、图纸审查和修订在图纸完成后，应进行审查和修订。

审查过程中，需要确保图纸的准确性、合理性和完整性。

修订时，应及时更新图纸上的信息，并保持修订记录的清晰可见。

六、图纸存档和管理建筑工程图纸是一项重要的资料，应妥善存档和管理。

图纸存档应分类整理，建立完善的档案管理系统。

同时，应采取措施保护图纸免受损坏和丢失。

CAD图纸绘制规范与标准在工程设计和制造领域中，CAD（计算机辅助设计）软件被广泛应用于绘制图纸和完成设计任务。

为了确保图纸的可读性、准确性和一致性，制定了一些图纸绘制规范与标准。

本文将介绍一些常见的CAD图纸绘制规范与标准，帮助读者更好地使用CAD软件进行图纸绘制。

1. 绘图单位：在开始绘制图纸之前，需要确定绘图单位。

常见的单位有毫米、厘米和英尺等。

选择合适的单位是为了方便计量和尺寸标注。

2. 图层设置：图层是CAD软件中非常重要的概念，通过为不同的图元（如线条、文字、尺寸等）分配不同的图层，可以对图元进行分类管理和控制显示。

在进行图层设置时，应尽量遵循以下原则：- 命名规范：图层的命名应具有一定的规范性，例如"墙体"、"窗户"等，避免使用无意义或重复的名称。

- 颜色和线型：可以根据需要为图层设置不同的颜色和线型，以区分不同的图元。

- 不要过多图层：尽量避免创建过多的图层，以免混乱和管理不当。

3. 尺寸标注：在CAD图纸中，尺寸标注是非常重要的，它能够准确描述构件的尺寸和位置。

在进行尺寸标注时，应注意以下几点：- 标注位置：尺寸标注应尽可能放置在图纸的正视图上，并避免遮挡关键的构件细节。

- 标注线和箭头：标注线应直接指向所描述的尺寸，箭头应清晰可见且与标注线相连。

- 尺寸单位：标注应使用合适的单位，通常是与绘图单位一致的单位。

4. 坐标和比例尺：CAD软件提供了坐标系统和比例尺的设置功能，通过设置合适的坐标和比例尺，可以精确绘制图纸和测量构件尺寸。

在进行坐标和比例尺设置时，应注意以下几点：- 坐标原点：应选择合适的坐标原点，使其易于理解和应用。

- 比例尺的选择：根据图纸的实际大小和显示需求，选择合适的比例尺，例如1:100、1:50等。

5. 图纸布局：图纸布局是指在纸张上合理分配图纸的位置和比例，以及添加必要的边框和标题信息。

在进行图纸布局时，应注意以下几点：- 图纸大小：选择合适的纸张尺寸，以便在图纸上能够容纳所需的构件和标注信息。

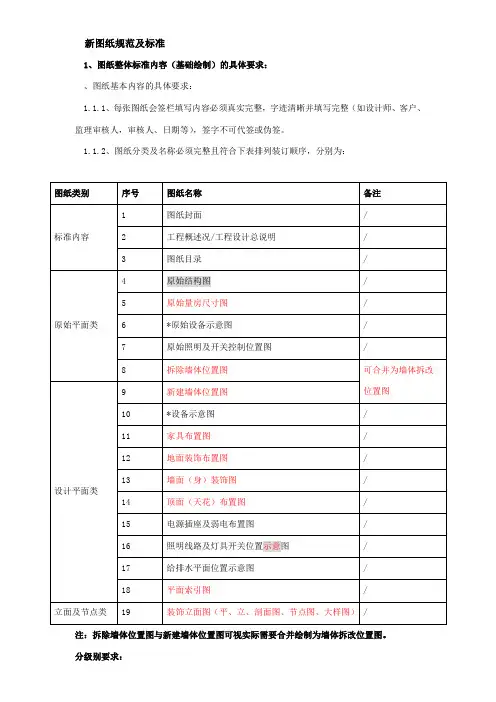

新图纸规范及标准1、图纸整体标准内容（基础绘制）的具体要求：、图纸基本内容的具体要求：1.1.1、每张图纸会签栏填写内容必须真实完整，字迹清晰并填写完整（如设计师、客户、监理审核人，审核人、日期等），签字不可代签或伪签。

1.1.2、图纸分类及名称必须完整且符合下表排列装订顺序，分别为：注：拆除墙体位置图与新建墙体位置图可视实际需要合并绘制为墙体拆改位置图。

分级别要求：其他级别设计师只对未标注“*”号的项目进行分类绘制。

A、厨房、卫生间必须绘制所有可见面立面，各功能房间必须绘制发生制作项目的相应立面图，对应的相关节点、大样图可根据实际需要绘制。

B、顶面（天花）布置图：除原顶和吊平顶外，只要绘制异型吊顶的，必须绘制相应的剖面图或节点大样图。

C、立面及剖面图：①现场制作项目（柜体或墙面造型等），根据实际设计需要，必须绘制相应的平、立、剖面图。

②厨房、卫生间立面图：如果客户在签定方案时已经确定主材必须绘制此图，如果客户在签定方案时未确定主材，设计师必须在施工中期时补交厨房、卫生间立面图。

☆注：如因客户工程需求或其他特殊原因未能绘制相应图纸，设计人员必须在上交图纸时一并上交相应书面证明，说明未能绘制相应图纸的原因。

1.1.3、图纸装订要求：设计师要求：采用普通拉杆夹装订，但必须保证设计图纸的完整性，保证不散落。

1.2.2、所有图纸绘制基础内容要求：图纸绘制要求必须符合《GB/T50001—2001房屋建筑制图统一标准》、《GB/T50104—2001建筑制图标准》和《GB/T50104--2001》中的各项制图标准及相关要求。

1.2.2.1、图纸名称：应标注于每张图纸的正下方中间位置，图纸名称符合1.1.2规定的内容，且应与会签栏填写名称相一致，字体大小符合制图标准中的相关规定。

1.2.2.2、线型（图线）：线型（图线）使用符合表3.0.1和表中制图标准的相关规定。

A、图线的宽度b，宜从下列线宽系列中选取:、、、、、0.35mm。

设计规范
为严格设计行为，减少施工过程中发生错误，特似定本规范
一、平面图
1、若结构有改动的图纸必须绘制原始结构图，。

2、平面图中用涂黑部分绘制剪力墙结构。

3、墙体厚度为240MM，阳台栏杆以120MM绘制。

4、门扇的轴均以内墙线端为圆心，门洞线应细过墙线
5、所有置于平面图平面上的物件均不能被平面的填覆盖。

6、所有平面物件均应以实际物件按相应比例绘制。

7、平面图中线条的粗细依次为：墙线、门窗、家具、电器、标
注线、地面。

8、平面图中须有标志标明图中4个方向后在立面图中注明其
相应的方向。

（索引图）
二、立面图
三、标注
1、图名：用黑线表示上面为中文、下面为英文、前面部分写明
图名字体用宋体字。

如图
2、图框：双线外框、窗口文字使用仿宋体，必须注明“标志、
警告、及其它相关人”
3、标注线：A标注线使用灰色线，在同一纵向的标注使用“F”
型标注法，将最下方指示目标标注于“F”型的下方横线上
依次类推。

B横向标注，将字置于线的上方，采用中间对齐。

四、封面
封面应按相关规定格式，须注明：图名、公司地址、电话、网址、邮箱等信息。

五、图序
1、目录
2、设计说明
3、强弱电配置说明
4、原始平面图
5、平面布置图
6、家具尺寸图
7、拆墙图
8、新建墙体图
9、吊顶平面图
10、开关布置图
11、插座布置图
12、地面材质图
13、防水说明图
14、索引图
15、电视墙立面图
16、沙发背墙立面图
17、玄关立面图
18、。

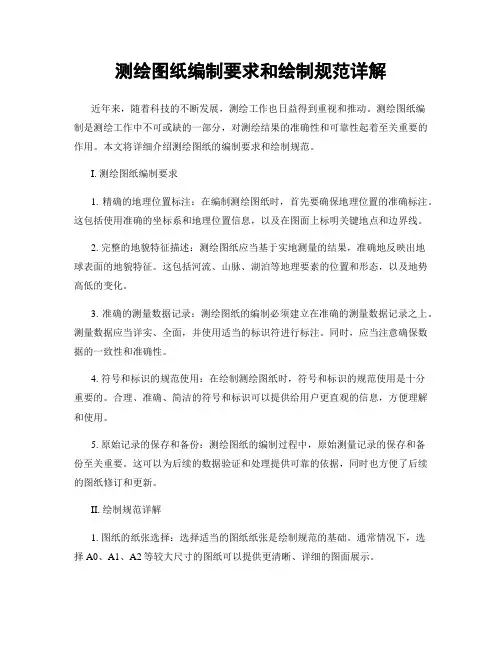

测绘图纸编制要求和绘制规范详解近年来，随着科技的不断发展，测绘工作也日益得到重视和推动。

测绘图纸编制是测绘工作中不可或缺的一部分，对测绘结果的准确性和可靠性起着至关重要的作用。

本文将详细介绍测绘图纸的编制要求和绘制规范。

I. 测绘图纸编制要求1. 精确的地理位置标注：在编制测绘图纸时，首先要确保地理位置的准确标注。

这包括使用准确的坐标系和地理位置信息，以及在图面上标明关键地点和边界线。

2. 完整的地貌特征描述：测绘图纸应当基于实地测量的结果，准确地反映出地球表面的地貌特征。

这包括河流、山脉、湖泊等地理要素的位置和形态，以及地势高低的变化。

3. 准确的测量数据记录：测绘图纸的编制必须建立在准确的测量数据记录之上。

测量数据应当详实、全面，并使用适当的标识符进行标注。

同时，应当注意确保数据的一致性和准确性。

4. 符号和标识的规范使用：在绘制测绘图纸时，符号和标识的规范使用是十分重要的。

合理、准确、简洁的符号和标识可以提供给用户更直观的信息，方便理解和使用。

5. 原始记录的保存和备份：测绘图纸的编制过程中，原始测量记录的保存和备份至关重要。

这可以为后续的数据验证和处理提供可靠的依据，同时也方便了后续的图纸修订和更新。

II. 绘制规范详解1. 图纸的纸张选择：选择适当的图纸纸张是绘制规范的基础。

通常情况下，选择A0、A1、A2等较大尺寸的图纸可以提供更清晰、详细的图面展示。

2. 基准坐标系统的选用：在绘制测绘图纸时，应当选择合适的基准坐标系统。

这取决于工程的特性和需求。

常见的坐标系统有经纬度坐标、高斯坐标等。

3. 图面的比例尺选择：比例尺的选择应当根据图纸的用途和内容进行调整。

通常情况下，较为常用的比例尺有1:500、1:1000、1:2000等。

4. 图面要素的绘制：在绘制图面要素时，应当遵循相应的符号和标识规范。

这包括道路、建筑物、土地利用、水体等地理要素的绘制，以及符号的选择和标识的使用。

5. 文字及注释的添加：图纸的文字和注释应当清晰可读。

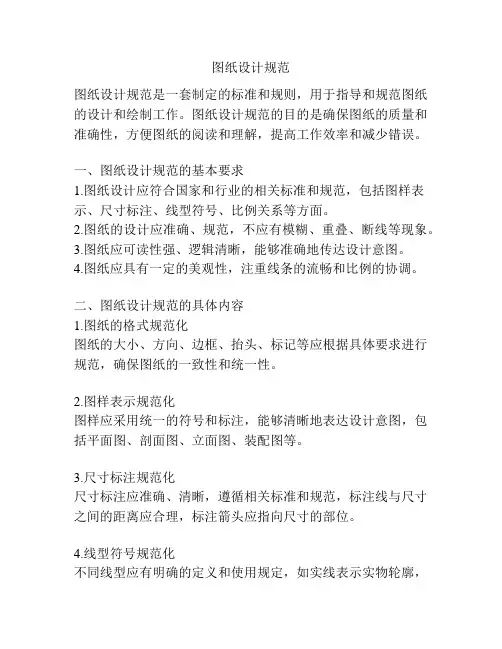

图纸设计规范图纸设计规范是一套制定的标准和规则，用于指导和规范图纸的设计和绘制工作。

图纸设计规范的目的是确保图纸的质量和准确性，方便图纸的阅读和理解，提高工作效率和减少错误。

一、图纸设计规范的基本要求1.图纸设计应符合国家和行业的相关标准和规范，包括图样表示、尺寸标注、线型符号、比例关系等方面。

2.图纸的设计应准确、规范，不应有模糊、重叠、断线等现象。

3.图纸应可读性强、逻辑清晰，能够准确地传达设计意图。

4.图纸应具有一定的美观性，注重线条的流畅和比例的协调。

二、图纸设计规范的具体内容1.图纸的格式规范化图纸的大小、方向、边框、抬头、标记等应根据具体要求进行规范，确保图纸的一致性和统一性。

2.图样表示规范化图样应采用统一的符号和标注，能够清晰地表达设计意图，包括平面图、剖面图、立面图、装配图等。

3.尺寸标注规范化尺寸标注应准确、清晰，遵循相关标准和规范，标注线与尺寸之间的距离应合理，标注箭头应指向尺寸的部位。

4.线型符号规范化不同线型应有明确的定义和使用规定，如实线表示实物轮廓，虚线表示隐藏线，点划线表示中心线等。

5.比例关系规范化图纸上的比例应与实际尺寸相符，比例关系应统一，保证图纸的准确性和可靠性。

6.图纸的注释和说明图纸上的注释和说明应简洁明了，能够清楚地解释图纸的内容和细节，避免歧义和误解。

7.图纸的版本管理对于图纸的修改和更新，应进行版本控制和管理，确保每个版本的准确性和可追溯性。

三、图纸设计规范的应用1.图纸设计规范适用于各类工程设计和制造行业，包括建筑、机械、电气、化工等领域。

2.图纸设计规范可以应用于图纸的设计、校对、审核和发布等各个环节，以确保图纸的质量和准确性。

3.图纸设计规范也可以作为培训和教育的依据，对于图纸设计人员的专业能力提升和规范化进行指导和要求。

总之，图纸设计规范是保证图纸质量的基础，通过规范图纸的设计和绘制，能够提高工作效率，减少错误和纠正成本，提高设计师的专业水平和服务质量。

制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。

1.1图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面。

表1.1图纸幅面及图框格式尺寸1.2标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

明细表按图1所示绘制和填写。

图1.2 明细表2、比例：2.1 机械专业缩小比例：1:2，1:5，1:10，1:2x10n，1:5 x10n，1:10 x10n，必要时允许采用1:2.5，1:3，1:4，1:6，1:15，1:30，1:40等的比例。

放大比例：2:1，5:1，1×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1 注：n为正整数。

对于零件图中的斜度和锥度较小或两条平行线间距很近时，可不按比例夸大一点画，以便能表示得更清楚些。

2.2 管道专业专业制图常用的比例，宜符合表2.2.1的规定。

表2.2.1 常用比例注：（1）在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。

（2）管线轴测图中，如局部表达有困难时，该处可不按比例绘制。

（3）处理流程图、处理高程图和系统原理图均不按比例绘制。

3、字体（GB／T 14691—1993）3.1 字体要求：图中字体统一采用汉字仿宋字，字体水平书写，行间隔要求等间距，纵向排列要整齐。

3.2 字体高度：a．图纸和材料表中的字体高度为：3.5 mm，宽度比例为字体高度的0.7倍。

b．技术要求、序号数字、展开图、局部视图的标题(A 向、B-B、C 向旋转)及图框内的图名的字体高度均为：7mm，罗马字Ⅱ的字体高度为8mm，上述所有字体均为粗体字。

c．图框内的图号、技术要求内容以及图纸中某一处说明的字体高度均为：5mm，上述所有字体均为细体字。

CAD绘图标准规范CAD（Computer Aided Design）是计算机辅助设计的缩写，是一种借助计算机软件进行建筑设计、工程设计等工作的方法。

在CAD绘图中，标准规范是非常重要的，它可以保证设计的准确性和一致性，提高工作效率，减少错误。

本文将介绍CAD绘图的标准规范，包括图纸尺寸、线型、文字样式、图层设置等内容。

一、图纸尺寸在CAD绘图中，图纸尺寸的设置是非常重要的，它直接影响到绘图的准确性和易读性。

一般来说，图纸尺寸应该根据具体的设计要求来确定，常见的图纸尺寸包括A0、A1、A2、A3、A4等，其中A0尺寸最大，A4尺寸最小。

在绘制CAD图纸时，应根据实际情况选择合适的图纸尺寸，并保证图纸上的内容清晰可见。

二、线型在CAD绘图中，线型的设置也是非常重要的一环。

不同的线型代表着不同的含义，比如实线表示边界，虚线表示隐藏线，点线表示中心线等。

在绘制CAD图纸时，应根据设计要求选择合适的线型，并保持线型的连续性和一致性，以便于他人查看和理解。

三、文字样式文字是CAD图纸中不可或缺的一部分，它包含了设计内容的文字说明、尺寸标注等信息。

在CAD绘图中，文字样式的设置应该与整体风格保持一致，文字大小、字体、颜色等要统一规范。

同时，文字应该清晰易读，避免出现模糊或变形的情况，以免造成误解或错误。

四、图层设置图层在CAD绘图中的作用非常重要，它可以帮助我们将不同的设计内容分开显示，方便管理和编辑。

在CAD绘图中，应该根据设计要求设置不同的图层，比如建筑图层、结构图层、水电图层等，每个图层都应该有明确的命名和颜色标识。

在绘制CAD图纸时，应该根据需要切换不同的图层显示或隐藏，以便于查看和编辑。

总结CAD绘图标准规范是保证CAD设计质量和工作效率的重要保障，只有严格遵守标准规范，才能保证绘制出高质量、准确无误的CAD图纸。

以上介绍的图纸尺寸、线型、文字样式、图层设置等内容，都是CAD绘图中需要特别注意的地方，希望广大设计师和工程师们能够在实践中严格按照标准规范进行操作，提高CAD设计质量，减少错误，提高工作效率。

CAD制图标准规范关键信息项：1、绘图单位及精度单位：＿___________________________精度：＿___________________________2、图层设置规范图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体及标注样式字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________ 4、图框及标题栏图框格式：＿___________________________标题栏内容：＿___________________________5、图形比例常用比例：＿___________________________特殊比例处理方式：＿___________________________6、打印输出设置纸张尺寸：＿___________________________打印质量：＿___________________________打印颜色：＿___________________________11 绘图单位及精度111 绘图单位应统一设置为具体单位，例如毫米（mm）。

112 绘图精度应根据具体项目要求确定，一般情况下，长度精度设置为小数点后X位，角度精度设置为小数点后X位。

12 图层设置规范121 图层名称应具有明确的含义，便于识别和管理，例如“轮廓线层”“中心线层”“标注层”等。

122 每个图层应设置特定的颜色，颜色选择应符合行业标准或项目约定，避免颜色过于相似导致混淆。

设计制图规范制图规范是指在绘制工程制图过程中，按照一定的标准和要求，确保图纸质量、准确性和规范性的一系列操作步骤和规则。

下面将为大家介绍一份制图规范，包括制图的分类、图纸的准备、标注的规范等内容。

一、制图分类1. 机械制图：用于机械产品的立体形状表达和产品装配关系。

2. 电气制图：用于电气设备和电线电路的设计和布线。

3. 结构制图：用于建筑和其他结构的平面布置和立面表达。

4. 工艺制图：用于工艺流程、装配工艺和操作说明的绘制。

5. 土建制图：用于地形、土木工程和场地布置的设计图。

二、图纸的准备1. 使用标准图纸：根据制图类别选择相应的标准图纸，例如A4、A3、A2等。

2. 图纸抬头：包括工程名称、图纸类别、比例尺、制图日期等基本信息。

3. 图框：在图纸的四周留有一定的空白区域，用于标注图纸名称、比例尺等附加信息。

4. 标题栏：位于图框之上，用于标注工程名称、单位名称等信息。

5. 比例尺：根据实际情况确定图纸的绘图比例。

三、标注的规范1. 标注的字体：使用技术字体，字号应适中，确保标注清晰可读。

2. 标注的位置：标注应与被标注对象关联，位置应明确且不影响图纸的整体效果。

3. 标注的内容：标注应表达准确、简明扼要，不出现矛盾和歧义。

4. 标注的方式：标注应采用文字标注和标记符号相结合的方式，确保清晰明了。

5. 尺寸标注：尺寸应标注在视图之外，不得覆盖视图，尺寸标注之间要避免重叠。

四、绘图的规范1. 绘图比例：根据实际需要选择合适的绘图比例，确保图纸的精确度和可读性。

2. 绘图线条：使用合适的线宽和线型，如实线、虚线等，线条清晰、连续、平滑。

3. 绘图符号：使用规范的符号和标记，符合国家和行业标准，确保相同符号具有相同含义。

4. 绘图精度：绘图按照要求进行放大、缩小、平移、旋转等操作时，应保持图纸的准确性。

5. 绘制标准：按照规范要求绘制图纸，包括图纸的比例、标注、线条、图例等方面。

五、图纸审核与审查1. 审查标准：按照工程要求和制图规范进行审查，确保图纸的准确性和合理性。

CAD制图规范与标准CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的技术。

在进行CAD制图时，遵守一定的规范和标准非常重要，这有助于提高制图的质量、减少错误并提高工作效率。

本文将介绍一些常用的CAD制图规范和标准，帮助读者更好地使用CAD软件。

1. 图纸布局在进行CAD制图时，良好的图纸布局可以让信息更清晰，便于阅读和理解。

通常，图纸的标题位置应在图纸的右下角，包括图名、比例、绘图者姓名等信息。

此外，图纸中的主要视图（如平面图、正视图、剖视图等）应在图纸的中央位置，并按照一定的规则排列，便于查找和比较。

2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。

通常，图纸的标准尺寸有A0、A1、A2、A3和A4等。

选取合适的图纸尺寸可以使信息布局更合理，并方便后续的制图工作。

同时，制图时需要选择适当的比例，如1:1、1:2、1:5等，以便绘制出相应大小的图纸。

3. 图层与线型图层和线型的设置是CAD制图中的关键。

通过合理设置图层，可以将不同类型的图元分层显示，方便后续的编辑和管理。

同时，使用合适的线型可以使图纸更具表现力和美观性。

常见的线型有实线、虚线、点线等，可以根据需要进行选择和调整。

4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。

尺寸标注可以清晰地表示图形的大小和位置，帮助读者准确理解绘图意图。

在进行尺寸标注时，应选择合适的标注样式，并遵守一定的标注规则，如箭头方向、字体大小等。

另外，注释的添加可以进一步说明图纸中的特定信息，如材料、工序等，提高图纸的完整性和可读性。

5. 图形符号与图例在CAD制图中，图形符号和图例的正确使用非常重要。

图形符号可以代表特定的元素或功能，如电气符号、水暖符号等，方便读者理解图纸所表示的内容。

图例则是对图纸中使用的符号、颜色、线型等进行解释和说明，使读者能够更快地了解图纸的含义和用途。

6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。

CAD正确制图规范CAD制图规范基本要求1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2. 每张图纸须编制图名、图号、比例、时间。

3. 打印图纸按需要、比例出图。

常用制图方式>>>>一、常用比例1:1，1:2，1:3，1:4，1:5，1:6 ，1:101:15，1:20，1:25，1:30，1:40，1:50，1:60，1:801:100，1:150，1:200，1:250，1:300，1:400，1:500>>>>二、线型1. 粗实线：0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）。
