cad图例大全CAD图例大全。
CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的技术，它能够帮助工程师和设计师们更加高效地进行设计和制图工作。
在CAD软件中，图例是非常重要的一部分，它们可以帮助用户更快速地完成设计和制图工作。
本文将为大家介绍一些常见的CAD图例，希望能够对大家有所帮助。
1. 机械CAD图例。
机械CAD图例主要用于机械设计领域，包括各种机械零件的图例，比如螺栓、螺母、轴承、齿轮等。
这些图例可以帮助工程师们更快速地完成机械设计工作，提高工作效率。
2. 电气CAD图例。
电气CAD图例主要用于电气设计领域，包括各种电气元件的图例，比如开关、插座、电机、传感器等。
这些图例可以帮助电气工程师们更快速地完成电气设计工作，提高工作效率。
3. 建筑CAD图例。
建筑CAD图例主要用于建筑设计领域，包括各种建筑构件的图例，比如墙体、门窗、楼梯、阳台等。
这些图例可以帮助建筑设计师们更快速地完成建筑设计工作，提高工作效率。
4. 水利CAD图例。
水利CAD图例主要用于水利工程设计领域，包括各种水利设施的图例，比如水泵、管道、水箱、阀门等。
这些图例可以帮助水利工程师们更快速地完成水利工程设计工作，提高工作效率。
5. 汽车CAD图例。
汽车CAD图例主要用于汽车设计领域，包括各种汽车零部件的图例，比如发动机、车身、底盘、传动系统等。
这些图例可以帮助汽车设计师们更快速地完成汽车设计工作，提高工作效率。
总结。
CAD图例在工程设计和制图中起着非常重要的作用，它们可以帮助工程师和设计师们更加高效地完成工作。
不同领域的CAD图例各有其特点，但它们的共同目标都是为了提高工作效率，促进工程设计和制图的发展。
希望本文介绍的CAD 图例能够对大家有所帮助，让大家在工程设计和制图工作中更加得心应手。
甲级设计院CAD制图标准与画法讲解!超实用，值得你收藏为进一步规范公司的CAD制图标准，解决计算机资源共享问题，从而进一步提高设计效率，特制定《CAD制图标准》。
01 适用范围并以CAD方式制图的初步设计、施工图设计阶段的设计图纸。
02 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
《房屋建筑CAD制图统一规则》 GB/T 18112-2000《CAD工程制图规则》 GB/T 18229-2000《房屋建筑制图统一标准》 GB/T 50001-2001《建筑制图标准》 GB/T 50104-2001《建筑结构制图标准》 GB/T 50105-2001《给水排水制图标准》 GB/T 50106-2001《采暖通风与空气调节制图标准》 GBJ/T 50114-200103 基本要求3.1 图框3.1.1图幅与格式幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框边距c 10 5A0、A1及A2图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。
3.1.2标题栏现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。
标准图框中的具备更改区、签字区、设计单位及项目3.1.3文件名各专业CAD图纸文件名一般应采用中文书写，且与自然图纸张数相对应，并用以下规定格式：“图别图号—图名”例如：结施2-基础平面图，结施1XX-基础平面图等；当从事合作设计，文件名需要使用英文书写时应设“专业码—图名主组码（—图名次组码）—序号”引导。
例如：建筑专业一层平面图A—F—1，其专业码为建筑“A”，主组码为平面图“F”，序号为1；各专业英文图名列表见附录一。
为直观起见，允许在专业码后直接采用英文全称及图纸序号，例如：A—Floor1。
史上最全CAD图例集，收藏备用！画CAD，经常会遇到不知道图例的情况，终于找到了这个超全的CAD图例！线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号：立管号的画法：竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
BZ 中国机械工业第三设计研究院CTDI-BZ001-2010 中国机械工业第三设计研究院CAD标准第二册图例2010-12-01批准2011-01-01实施中国·重庆目录1编制原则 (2)2使用规定 (2)3各专业图例 (2)3.1 建筑专业图例 ......................................................................................................3.2 结构专业图例 ......................................................................................................3.3 总图专业图例 ......................................................................................................3.4 给水排水专业图例 ..............................................................................................3.5 采暖通风、空调及净化专业图例 .......................................................................3.6 气体动力专业图例 ..............................................................................................3.7 电气专业图例 ......................................................................................................版本号/修改码：B/01编制原则1.1以全部或部分引用最新颁布的国家有关房屋建筑制图系列标准中的《图例》内容为主。
CAD制图标准参考(设计院的大图)看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297 图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的工作成果，它为项目的后续设计、施工和管理提供了基础和指导。
为了确保CAD 总平面图的准确性、规范性和可读性，制定一套严谨的制图标准是必不可少的。
一、图纸幅面与格式1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 等。
一般来说，大型项目宜选用较大幅面的图纸，以保证图纸内容的清晰和完整。
2、图框格式图框应包括标题栏、会签栏等内容。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等信息。
会签栏用于相关专业人员的签字确认。
3、比例总平面图的比例应根据实际情况合理选择，常见的比例有 1:500、1:1000、1:2000 等。
比例的标注应清晰明确，位于图名下方或图框内。
二、图层设置1、图层分类为了便于管理和编辑图形，应将不同类型的图形元素放置在不同的图层中。
例如，建筑物轮廓线、道路、绿化、水系等应分别位于不同的图层。
2、图层命名图层的命名应具有明确的含义，能够清晰反映图层所包含的图形内容。
例如，“建筑物层”、“道路层”、“绿化层”等。
3、图层属性每个图层应设置合适的颜色、线型、线宽等属性，以区分不同的图形元素，并保证图纸的打印效果。
三、图形绘制1、坐标系总平面图应采用统一的坐标系，通常为大地坐标系或城市坐标系。
坐标原点和坐标轴的方向应在图纸中明确标注。
2、地形地貌应准确绘制场地的地形地貌，包括等高线、坡向、坡度等信息。
地形的表示可以采用等高线法、高程点法或地形剖面图法。
3、建筑物建筑物的轮廓线应清晰准确，标注建筑物的名称、层数、高度等信息。
建筑物的出入口、楼梯、阳台等细节也应适当表示。
4、道路道路的线型、宽度、转弯半径等应符合设计规范和实际要求。
标注道路的名称、等级和中心线坐标。
5、绿化绿化区域应采用合适的图案或填充表示，标注绿化的种类和面积。
6、水系水系的轮廓线、流向、水深等应清晰表示，标注水系的名称和相关参数。
CAD总图制图标准各种图例
1 总则
1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：
1手工制图；
2计算机制图。
1.0.3 本标准适用于总图专业的下列工程制图：
1新建、改建、扩建工程各阶段的总图制图；
2原有工程的总平面实测图；
3总图的通用图、标准图。
1.0.4总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定
2.1 图线
2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001-2001)中图线的有关规定选用。
2.1.2 总图制图，应根据图纸功能，按表2.1.2规定的线型选用。

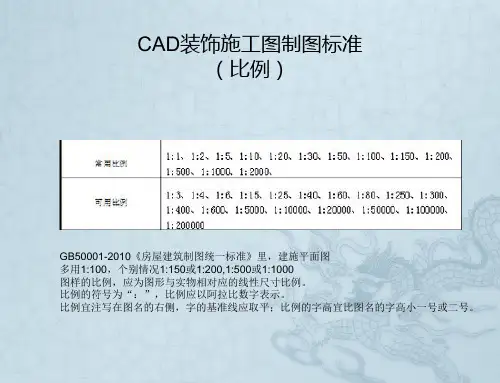

2.2 比例
2.2.1总图制图采用的比例，宜符合表2.2.1的规定。
2.2.2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例
2.3 计量单位
2.3.1 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。
详图宜以毫米为单位，如不以毫米为单位，应另加说明。
2.3.2建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。
2.3.3铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。
2.4 坐标注法
2.4.1总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°。
总图中应绘制指北针或风玫瑰图(图2.4.1)。
2.4.2坐标网格应以细实线表示。
测量坐标网应画成交叉十字线，坐标代号宜用"X、Y"表示；建筑坐标网应画成网格通线，坐标代号宜用"A、B"表示(图2.4.1)。
坐标值为负数时，应注"-"号，为正数时，"+"号可省略。
2.4.3总平面图上有测量和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。
2.4.4表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。
2.4.5 在一张图上，主要建筑物、构筑物用坐标定位时，较小的建筑物、构筑物也可用相对尺寸定位。
2.4.6建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸：
1建筑物、构筑物的定位轴线(或外墙面)或其交点；
2圆形建筑物、构筑物的中心；
3皮带走廊的中线或其交点；
4铁路道岔的理论中心，铁路、道路的中线或转折点；
5管线(包括管沟、管架或管桥)的中线或其交点；
6挡土墙墙顶外边缘线或转折点。
2.4.7坐标宜直接标注在图上，如图面无足够位置，也可列表标注。
2.4.8 在一张图上，如坐标数字的位数太多时，可将前面相同的位数省略，其省略位数应在附注中加以说明。
2.5 标高注法
2.5.1 应以含有±0.00标高的平面作为总图平面。
2.5.2总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。
2.5.3建筑物、构筑物、铁路、道路、管沟等应按以下规定标注有关部位的标高:
1建筑物室内地坪，标注建筑图中±0.00处的标高，对不同高度的地坪，分别标注其标高(图2.5.2a)。
2建筑物室外散水，标注建筑物四周转角或两对角的散水坡脚处的标高；
3构筑物标注其有代表性的标高，并用文字注明标高所指的位置(图2.5.2b)；
4铁路标注轨顶标高；
5 道路标注路面中心交点及变坡点的标高；
6挡土墙标注墙顶和墙趾标高，路堤、边坡标注坡顶和坡脚标高，排水沟标注沟顶和沟底标高；
7场地平整标注其控制位置标高，铺砌场地标注其铺砌面标高。
2.5.4 标高符号应按《房屋建筑制图统一标准》(GB/T 50001-2001)中"标高"一节的有关规定标注。
2.6 名称和编号
2.6.1总图上的建筑物、构筑物应注写名称，名称宜直接标注在图上。
当图样比例小或图面无足够位置时，也可编号列表编注在图内。
当图形过小时，可标注在图形外侧附近处。
2.6.2 总图上的铁路线路、铁路道岔、铁路及道路曲线转折点等，均应进行编号。
2.6.3 铁路线路编号应符合下列规定：
1车站站线由站房向外顺序编号，正线用罗马字表示，站线用阿拉伯数字表示；
2厂内铁路按图面布置有次序地排列，用阿拉伯数字编号；
3 露天采矿场铁路按开采顺序编号，干线用罗马字表示，支线用阿拉伯数字表示。
2.6.4铁路道岔编号应符合下列规定：
1道岔用阿拉伯数字编号；
2车站道岔由站外向站内顺序编号，一端为奇数，另一端为偶数。
当编里程时，里程来向端为奇数，里程去向端为偶数。
不编里程时，左端为奇数，右端为偶数。
2.6.5 道路编号应符合下列规定:
1厂矿道路用阿拉伯数字，外加圆圈(如①、②……)顺序编号；
2引道用上述数字后加1、-2(如①-1、②-2……)编号。
2.6.6厂矿铁路、道路的曲线转折点，应用代号JD后加阿拉伯数字(如JD1、JD2……)顺序编号。
2.6.7一个工程中，整套总图图纸所注写的场地、建筑物、构筑物、铁路、道路等的名称应统一，各设计阶段的上述名称和编号应一致。
3 图例
3.0.1总平面图例应符合表3.0.1的规定。
3.0.2道路与铁路图例应符合表3.0.2的规定。
3.0.3管线与绿化图例应符合表3.0.3的规定。
