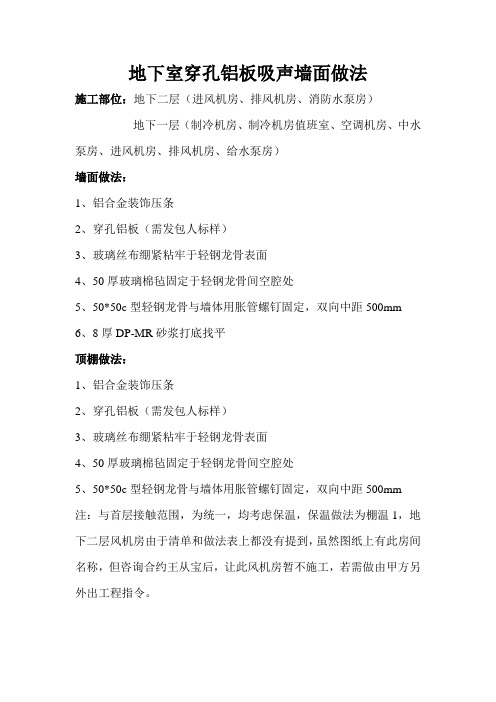

地下室穿孔铝板吸声墙面做法
施工部位：地下二层（进风机房、排风机房、消防水泵房）
地下一层（制冷机房、制冷机房值班室、空调机房、中水泵房、进风机房、排风机房、给水泵房）
墙面做法：
1、铝合金装饰压条
2、穿孔铝板（需发包人标样）
3、玻璃丝布绷紧粘牢于轻钢龙骨表面
4、50厚玻璃棉毡固定于轻钢龙骨间空腔处
5、50*50c型轻钢龙骨与墙体用胀管螺钉固定，双向中距500mm
6、8厚DP-MR砂浆打底找平
顶棚做法：
1、铝合金装饰压条
2、穿孔铝板（需发包人标样）
3、玻璃丝布绷紧粘牢于轻钢龙骨表面
4、50厚玻璃棉毡固定于轻钢龙骨间空腔处
5、50*50c型轻钢龙骨与墙体用胀管螺钉固定，双向中距500mm 注：与首层接触范围，为统一，均考虑保温，保温做法为棚温1，地下二层风机房由于清单和做法表上都没有提到，虽然图纸上有此房间名称，但咨询合约王从宝后，让此风机房暂不施工，若需做由甲方另外出工程指令。
技术部
二〇一四年十月六日。
穿孔板共振结构的吸声原理
穿孔板共振结构是一种常用于吸音的材料，其吸声原理是通过板材的共振现象来实现。
当声波穿过穿孔板时，会导致穿孔板表面的气体和材料的振动，从而将声能转化为机械能，最终转化为热能来吸收声波能量。
穿孔板共振结构的吸声原理可以通过以下几个方面来解释：
一、穿孔板的共振现象：穿孔板的表面上布满了许多孔洞，这些孔洞使得板材变得柔软，增加了板材的相对表面积。
当声波传入穿孔板时，部分声能会被板材吸收，导致板材表面和孔洞内气体的振动。
穿孔板材料的共振频率与其厚度、孔径、孔洞分布等有关。
二、弹性质量耦合：穿孔板共振结构的吸声效果还与板材的弹性和质量有关。
当声波传入穿孔板时，穿孔板的弹性使其能够随着声波振动，而穿孔板上的质量则可以吸收声能，从而减少声波的反射和传播。
三、真空效应：在穿孔板共振结构中，穿孔板和背面板之间形成了密闭的空腔。
这个空腔可以使空气局部真空化，并且通过孔洞与外界连接。
声波在穿孔板上的传播将导致空腔内气体的压力变化，从而消耗声波的能量。
四、多次反射和吸收：穿孔板共振结构可通过多次反射和吸收来有效地吸收声波的能量。
声波在穿孔板上的反射将导致进一步的振动和共振，而这些振动和共振
将进一步增加声波的传输路径，从而增强了吸声效果。
综上所述，穿孔板共振结构的吸声原理主要包括穿孔板的共振现象、弹性质量耦合效应、真空效应以及多次反射和吸收。
通过设计合适的穿孔板结构，可以选择性地吸收特定频率范围的声音，从而达到吸音的效果。
这种结构因其良好的吸音性能在建筑、交通工具、电子设备等领域得到了广泛应用。
穿孔铝扣板的吸音原理是由于铝板上有着大量微小连通的孔隙,当声音传入构件材料表面时,声能的部分就会被材料反射，一部分则会穿透材料, 还有一部由于构件材料的振动或是声音在其中传播过程中与周围介质所摩擦,会由传入声能转化成热能,声能被损耗,也就是通常所说的声音被材料所吸收。
穿孔铝扣板采用了高强度的铝及铝合金板,按照不同设计孔型,经过高精度穿孔从而形成的一种高档穿孔金属吸音板,这些分布在表面的不同形状孔洞,既在传统的铝板基础上增加了美感,也通过这些孔洞产生了降噪和吸声的效果,板面密布的孔同时也增强了板材的呼吸性能,起到了调节室内温度与湿度的良好的功效。
穿孔铝扣板结构具有适合中频的吸声性能,其吸声特性会受到板厚、孔径、孔距、穿孔率、板材背面的背覆材料、板后空气层厚度以及板后设置的吸声材料等多种因素的影响,它们还会改变穿孔板的主。
要吸声频率范围和共振范围。
不仅如此,它还可以有效的调节室内的温度以及湿度,背贴专业的防尘无纺布,有效的防止了落尘问题。

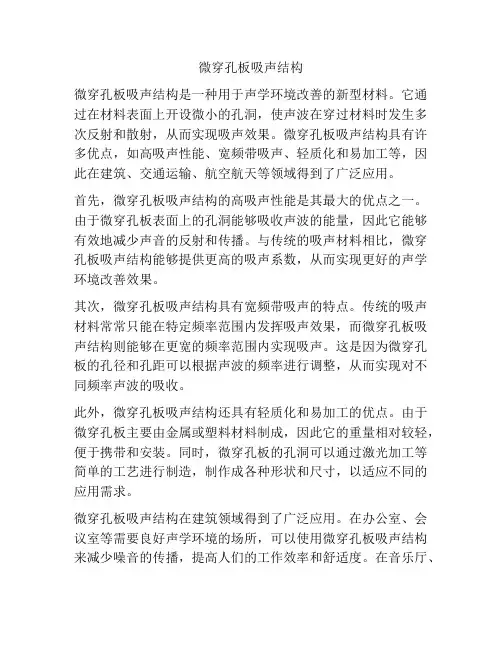

微穿孔板吸声结构微穿孔板吸声结构是一种用于声学环境改善的新型材料。
它通过在材料表面上开设微小的孔洞，使声波在穿过材料时发生多次反射和散射，从而实现吸声效果。
微穿孔板吸声结构具有许多优点，如高吸声性能、宽频带吸声、轻质化和易加工等，因此在建筑、交通运输、航空航天等领域得到了广泛应用。
首先，微穿孔板吸声结构的高吸声性能是其最大的优点之一。
由于微穿孔板表面上的孔洞能够吸收声波的能量，因此它能够有效地减少声音的反射和传播。
与传统的吸声材料相比，微穿孔板吸声结构能够提供更高的吸声系数，从而实现更好的声学环境改善效果。
其次，微穿孔板吸声结构具有宽频带吸声的特点。
传统的吸声材料常常只能在特定频率范围内发挥吸声效果，而微穿孔板吸声结构则能够在更宽的频率范围内实现吸声。
这是因为微穿孔板的孔径和孔距可以根据声波的频率进行调整，从而实现对不同频率声波的吸收。
此外，微穿孔板吸声结构还具有轻质化和易加工的优点。
由于微穿孔板主要由金属或塑料材料制成，因此它的重量相对较轻，便于携带和安装。
同时，微穿孔板的孔洞可以通过激光加工等简单的工艺进行制造，制作成各种形状和尺寸，以适应不同的应用需求。
微穿孔板吸声结构在建筑领域得到了广泛应用。
在办公室、会议室等需要良好声学环境的场所，可以使用微穿孔板吸声结构来减少噪音的传播，提高人们的工作效率和舒适度。
在音乐厅、剧院等场所，微穿孔板吸声结构可以提供良好的音质，使音乐和声音更加纯净和逼真。
此外，微穿孔板吸声结构还在交通运输领域发挥着重要作用。
在汽车、火车、飞机等交通工具中，噪音常常是人们的主要困扰之一。
通过在车厢内部安装微穿孔板吸声结构，可以有效地减少发动机噪音和路面噪音的传播，提供更加安静和舒适的乘坐环境。
航空航天领域也是微穿孔板吸声结构的应用领域之一。
在飞机发动机和机舱内部安装微穿孔板吸声结构，可以减少发动机噪音对机组人员和乘客的影响，提高飞行安全和舒适性。
在航天器内部，微穿孔板吸声结构可以减少发动机噪音和宇宙辐射对宇航员的影响，提供更加安全和舒适的太空环境。

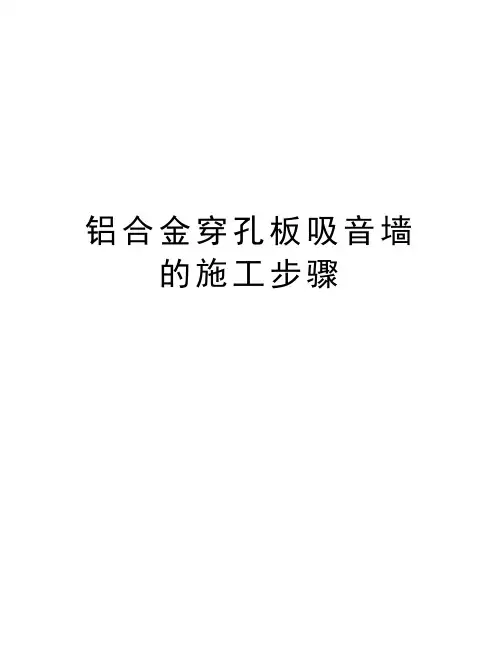

铝合金穿孔板吸音墙的施工步骤铝合金穿孔板吸音墙的施工步骤：墙面找平→沥青防潮→龙骨的安装→吸音玻璃棉的铺装→玻璃丝布的铺装→面层铝板网的安装→铝合金压条的安装。
一、墙面找平墙面找平的目的一是方便防潮层及隔音层的施工，二是增强墙壁的隔音效果。
墙面找平采用1:3的水泥砂浆，抹灰厚度1.5-2cm。
待抹灰墙面完全干燥后扫除墙面易脱落的水泥砂浆残渣。
找平后的墙面平整度误差范围控制在10mm以内，即最凸出点与最凹进点相差不能超过10mm。
二、沥青防潮对墙面进行沥青防潮可以保持墙体干燥并能够防止冷凝水对吸音材料吸音性能的影响。
防潮沥青一般采用10号或30号石油沥青加入特定的溶剂制成，在找平层干燥后施工，施工方法可用喷涂或涂刷，要求薄而均匀，不得有空白、麻点或气泡。
沥青防潮层涂刷后一定要充分晾置干燥。
沥青防潮层的涂刷厚度应控制在2mm以内，施工墙面要100％被沥青覆盖，沥青层干燥程度以不粘手为标准。
三、龙骨的安装龙骨是用来固定吸音材料的，材质为轻钢龙骨。
轻钢龙骨由膨胀螺栓固定于墙面，纵向安装，膨胀螺栓的间隔不小于80 cm，轻钢龙骨的安装间距不低于60cm。
安装完成后的轻钢龙骨承重强度不小于100kg。
轻钢龙骨安装后的平整度误差控制在5mm范围内，即最高处与最低处相差不能超过5mm。
四、吸音玻璃棉的铺装轻钢龙骨安装完毕后，将吸音玻璃棉切割成与轻钢龙骨安装间距相同宽度的板块，镶嵌于轻钢龙骨之间，两个吸音玻璃棉板块之间的接缝要拼实挤严。
五、玻璃丝布的铺装玻璃丝布的主要作用是防止吸音玻璃棉纤维外漏，辅助作用是平整、固定吸音玻璃棉。
采用的玻璃丝布目数不应低于12目。
施工时，将玻璃丝布在吸音玻璃棉表面抻平绷紧，使玻璃丝纤维束呈正经纬状。
玻璃丝布表面不出现褶皱现象，平整度误差5mm。
六、面层铝合金穿孔板的安装面层铝合金穿孔板采用鱼鳞花型冲孔铝板网，网孔密度为5×10，铝板厚度为0.7mm。
面层铝板网的主要作用是固定吸音玻璃棉及玻璃丝布，辅助作用是装饰吸音墙面。
穿孔板共振吸声结构1.穿孔板共振原理穿孔板共振吸声结构是利用穿孔板的共振现象来吸收声波的一种原理。
当声波遇到穿孔板时，会产生共振效应，即声波与穿孔板振动频率相等时，共振现象达到最大。
这种共振效应会消耗声能，并将其转化为振动能，从而达到吸声的效果。
2.穿孔板共振吸声结构的特点-吸声效果好：穿孔板共振吸声结构能有效地吸收声波，减少噪音污染。
其共振效应可在特定频率范围内实现较高的声音吸收效果。
-结构简单：穿孔板共振吸声结构的制作过程相对简单，不需要复杂的工艺和材料。
-多种应用领域：穿孔板共振吸声结构可广泛应用于建筑、交通工具、工业设备等领域，用于消音和降噪。
-可调谐性：穿孔板共振吸声结构的共振效应可通过调整穿孔板孔径、尺寸和厚度来实现不同频率范围内的吸声效果。
3.穿孔板共振吸声结构的制作方法-材料选择：选择适合的材料，通常是金属或塑料，以保证穿孔板具有足够的强度和刚度。
-孔径设计：根据需要吸收的声音频率，设计合适的孔径大小。
孔径越大，穿孔板的共振频率越低。
-孔距设计：根据穿孔板的几何形状和整体尺寸，设计适当的孔距和孔隙率。
孔距越小，吸声效果越好，但穿孔板强度会降低。
-切割和修整：根据设计要求，使用切割工具将板材切割成所需的形状和尺寸，并进行修整以确保平整度和接缝的质量。
-安装和固定：将穿孔板安装在需要吸声的场所，并使用适当的固定方式固定在所需位置。
4.穿孔板共振吸声结构的应用-建筑领域：用于办公室、会议室、音乐厅等场所的吸音装饰材料，减少声音的反射和共鸣。
-交通工具：用于汽车、火车、飞机等交通工具内部的吸声材料，减少引擎噪音和风噪声。
-工业设备：用于机械设备、风扇、泵等设备的降噪，减少噪音对工作环境和工人的影响。
-壁画和装饰：穿孔板共振吸声结构可以与图案和装饰相结合，制作出具有艺术感的吸音装饰品。
总结：穿孔板共振吸声结构是一种利用穿孔板的共振现象来吸收声波的技术。
它具有吸声效果好、结构简单、可调谐性和广泛的应用领域等优点。
建筑吸声材料与吸声结构引言：在现代建筑中，随着城市化的发展和人口的增加，噪音污染已经成为困扰人们生活的一大问题。
无论是住宅、办公室还是公共场所，都需要采取措施来降低噪音对人们的影响。
建筑吸声材料和吸声结构是一种被广泛应用的方法，可以有效减少噪音对室内的传播，提供更加舒适和安静的环境。
一、建筑吸声材料的分类1.打孔板：打孔板是一种由金属、木材或塑料等制成的材料，表面有均匀分布的孔洞，通过孔洞来吸收和分散噪音的能量。
打孔板通常具有较高的反射率，可以有效降低声波的反射和传播。
同时，打孔板的材料可以根据需要选择，比如金属打孔板具有较强的耐久性和耐火性能，适合用于室外环境。
2.纤维吸声材料：纤维吸声材料通常由岩棉、玻璃棉等材料制成，具有较好的吸声和隔声特性。
它们可以通过增加表面积来提高吸声效果，比如采用薄纤维纤维板或纤维毡，使得声波在纤维间反复散射和吸收。
此外，纤维吸声材料还可以用于构建隔音墙体，从而将噪音隔离在不同区域。
二、建筑吸声结构的设计与应用1.吸声天花板：吸声天花板是建筑中常见的一种吸声结构。
它可以通过在天花板上覆盖吸声材料，如吸声板或纤维吸声材料，来降低室内噪音的反射和传播。
此外，吸声天花板还可以选择具有不同形状和表面纹理的材料，以达到更好的吸音效果。
2.吸声墙壁：吸声墙壁是另一种常见的吸声结构。
它可以采用纤维吸声材料或打孔板等材料进行覆盖，从而减少室内噪音的反射和传播。
吸声墙壁可以用于隔音室、电影院等需要严格控制噪音的场所。
3.吸声地板：吸声地板是通常被忽视的一种吸声结构。
它可以通过选择有弹性的材料，如橡胶地板或软质木地板，来减少脚步声和其他噪音的传播。
吸声地板还可以通过在地板下铺设隔音层，如隔音绒或泡沫塑料，来降低噪音的穿透。
4.隔音窗户：隔音窗户是一种专门设计的窗户结构，旨在减少室外噪音的传播。
它可以采用双层或三层玻璃窗，并在中间填充空气或隔音膜，以提高窗户的隔声效果。
此外，隔音窗户还可以采用特殊的框架和密封材料，以防止噪音通过窗框和缝隙进入室内。

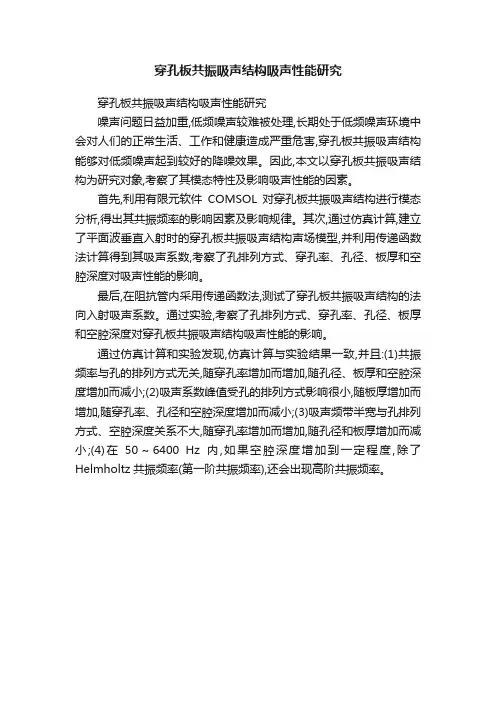

穿孔板共振吸声结构吸声性能研究
穿孔板共振吸声结构吸声性能研究
噪声问题日益加重,低频噪声较难被处理,长期处于低频噪声环境中会对人们的正常生活、工作和健康造成严重危害,穿孔板共振吸声结构能够对低频噪声起到较好的降噪效果。
因此,本文以穿孔板共振吸声结构为研究对象,考察了其模态特性及影响吸声性能的因素。
首先,利用有限元软件COMSOL对穿孔板共振吸声结构进行模态分析,得出其共振频率的影响因素及影响规律。
其次,通过仿真计算,建立了平面波垂直入射时的穿孔板共振吸声结构声场模型,并利用传递函数法计算得到其吸声系数,考察了孔排列方式、穿孔率、孔径、板厚和空腔深度对吸声性能的影响。
最后,在阻抗管内采用传递函数法,测试了穿孔板共振吸声结构的法向入射吸声系数。
通过实验,考察了孔排列方式、穿孔率、孔径、板厚和空腔深度对穿孔板共振吸声结构吸声性能的影响。
通过仿真计算和实验发现,仿真计算与实验结果一致,并且:(1)共振频率与孔的排列方式无关,随穿孔率增加而增加,随孔径、板厚和空腔深度增加而减小;(2)吸声系数峰值受孔的排列方式影响很小,随板厚增加而增加,随穿孔率、孔径和空腔深度增加而减小;(3)吸声频带半宽与孔排列方式、空腔深度关系不大,随穿孔率增加而增加,随孔径和板厚增加而减小;(4)在50～6400 Hz内,如果空腔深度增加到一定程度,除了Helmholtz共振频率(第一阶共振频率),还会出现高阶共振频率。

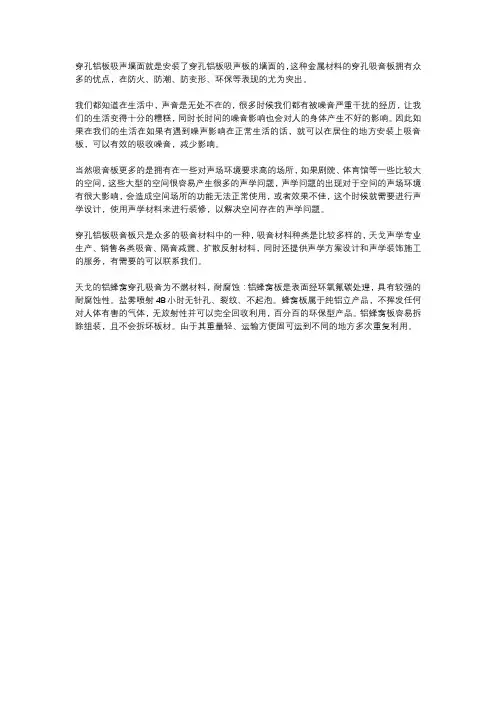

穿孔铝板吸声墙面就是安装了穿孔铝板吸声板的墙面的，这种金属材料的穿孔吸音板拥有众多的优点，在防火、防潮、防变形、环保等表现的尤为突出。
我们都知道在生活中，声音是无处不在的，很多时候我们都有被噪音严重干扰的经历，让我们的生活变得十分的糟糕，同时长时间的噪音影响也会对人的身体产生不好的影响。
因此如果在我们的生活在如果有遇到噪声影响在正常生活的话，就可以在居住的地方安装上吸音板，可以有效的吸收噪音，减少影响。
当然吸音板更多的是拥有在一些对声场环境要求高的场所，如果剧院、体育馆等一些比较大的空间，这些大型的空间很容易产生很多的声学问题，声学问题的出现对于空间的声场环境有很大影响，会造成空间场所的功能无法正常使用，或者效果不佳，这个时候就需要进行声学设计，使用声学材料来进行装修，以解决空间存在的声学问题。
穿孔铝板吸音板只是众多的吸音材料中的一种，吸音材料种类是比较多样的，天戈声学专业生产、销售各类吸音、隔音减震、扩散反射材料，同时还提供声学方案设计和声学装饰施工的服务，有需要的可以联系我们。
天戈的铝蜂窝穿孔吸音为不燃材料，耐腐蚀：铝蜂窝板是表面经环氧氟碳处理，具有较强的耐腐蚀性。
盐雾喷射48小时无针孔、裂纹、不起泡。
蜂窝板属于纯铝立产品，不挥发任何对人体有害的气体，无放射性并可以完全回收利用，百分百的环保型产品。
铝蜂窝板容易拆除组装，且不会拆坏板材。
由于其重量轻、运输方便固可运到不同的地方多次重复利用。
穿孔板共振吸声结构的吸声原理穿孔板共振吸声结构是一种有效的吸声材料，其吸声原理可以通过以下方式来解释：当声波遇到穿孔板共振吸声结构时，它们会被穿孔板反射、吸收和透射。
这种材料具有特殊的结构，其中有大量的小孔被均匀地分布在板上。
这些小孔的直径和间距经过精确设计和调整，以便在特定频率范围内实现最佳吸声效果。
穿孔板共振吸声结构的吸声原理主要基于声波与孔洞相互作用时产生的共振效应。
当声波通过孔洞时，它们会与孔洞的尺寸和排列方式相互作用，从而导致局部的声波共振。
这种共振效应会导致声能转化为热能，并在材料内部产生一种消散声波。
与其他吸声材料相比，穿孔板共振吸声结构具有独特的优势。
首先，它可以提供较高的吸声性能。
由于共振效应的存在，这种材料可以在特定频率范围内实现更高的吸声系数。
其次，穿孔板共振吸声结构的吸声性能可以通过调整小孔的直径和间距来进行优化。
因此，可以根据具体的应用需求来设计和制造具有不同吸声性能的材料。
此外，穿孔板共振吸声结构还具有其他一些值得注意的特性。
例如，它具有一定的耐久性和耐腐蚀性，适用于需要长时间使用或在潮湿环境下工作的场合。
此外，它还具有较低的密度和较轻的重量，使其能够在不增加系统负担的情况下提供良好的吸声效果。
在实际应用中，穿孔板共振吸声结构可以广泛用于各种吸声场景。
例如，在建筑物中，它可以用于隔音材料的制作，有效减少噪声污染。
在汽车和飞机等交通工具中，它可以被应用于车厢内部的噪声抑制，提供更好的乘坐舒适性。
在音响设备和录音棚中，它可以用于控制声波的反射和回声，提高音质和声学效果。
总之，穿孔板共振吸声结构凭借其特殊的吸声原理和优良的吸声性能，在各个领域都有广泛的应用前景。
通过合理设计和调整结构参数，可以实现定制化的吸声效果，为人们创造更舒适、安静的工作和生活环境。
穿孔板吸声体的原理及应用李伟森先生中央人民广播电台技术中心转播部。
一引言在建筑工程中，穿孔板吸声体是被广泛使用的吸声材料，它不仅用于录音棚、音乐厅等对于声音有严格要求的专业性场所，而且还用在其它一些领域，比如体育馆的墙壁和吊顶处、高速公路以及城市轻轨两侧吸收声音的隔音墙等。
穿孔板的应用很广泛，拥有很大的社会效益，所以目前一些有关穿孔板吸声体的话题很多都值得讨论，例如比较它应用于语言录音棚和音乐录音棚中的优劣；通过对声音的适当吸收处理，可以为录音棚营造良好的声场环境，保证获得较好的混响时间等。
目前，降噪问题不仅是录音师要考虑的问题，也是环保人员为了解决城市环境噪声污染要思考的问题。
为了尽最大的努力实施降噪，人们通过使用吸声材料对噪声进行吸收处理来达到吸声降噪的目的，因此吸声材料的选择变得尤为重要。
对不同种类的吸声材料的构造、特性、吸声原理有了深入了解之后，就可以有针对性地应用它解决问题。
二穿孔板吸声体的基本原理穿孔板吸声体的基本原理中涉及的一些概念很重要，透彻地了解概念对推导出穿孔板吸声体共振频率的公式有很大帮助。
这些概念也体现出了穿孔板吸声体的吸声能力。
1. 吸声材料声波向墙壁入射时，会产生入射的声能I，墙壁会吸收一部分能量A，反射一部分能量R，其余则为透射声能T，因此有IRAT。
在声学建筑材料中，对入射声能有较大吸收能力的称为吸声材料，具有较大反射能力的称为反射材料，透射能力较小的则称为隔音材料。
2. 吸声系数材料的吸声能力一般用吸声系数a 表示，它所表示的含义是：在给定的频率和条件下，材料表面吸收的声能加上经过材料表面透射过去的声能的和与入射声能的比，即αI-R/IAT/I。
理论上，若某种材料完全反射声音，则它的α0；若某种材料吸收了全部的入射声能，则它的α1。
而实际上，所有材料的α 都介于0 和 1 之间，也就是说在室内射向天花板、墙壁和地面的声波不可能全部被反射，也不可能全部被吸收。
同一种材料，在不同的频率上也会有不同的吸声?凳 ?通常使用吸声系数频率特性曲线描述材料在不同频率上的吸声特性。
第２９卷 第6期中国建材科技2020年12月 0 前言城市交通日益拥挤，推动了轻轨、地铁在大中城市的发展。
相比于公交车等出行方式，地铁有着载客量大、高效便捷且绿色环保的优势，但也会带来噪声环境污染问题。
恶劣的噪声环境会刺激人的神经系统、让人易产生疲劳和烦躁等不良情绪[1]。
因此，改善地铁驾驶室内声环境得到了重点关注。
在我国，地铁运行速度在60~120km/h，地铁运行时轮轨噪声是最主要的噪声源[2-3]，可以通过机车侧墙等隔声薄弱环节传入司机室内[4-5]。
本文对地铁司机室内常用的普通铝蜂窝板进行了重新设计，通过改善铝蜂窝复合板的吸声降噪效果，以改善司机室内的声环境，降低噪声影响。
1 新型铝蜂窝板结构铝蜂窝夹层结构是一种充分利用材料强度的同时还具有重量轻、隔热隔声等优点的层状复合结构，在航空航天、交通运载工具以及现代结构工程中的应用十分普遍。
马大猷在20世纪70年代提出了穿孔板、微穿孔板理论[6-7]。
薄板的微穿孔近似于空气声阻抗，通过与空腔内空气的摩擦消耗声能，是一种高声阻、低声质量的共振吸声体，但吸声的工作频段较窄，且与空腔深度有关。
通过在微穿孔板空腔中加入无纺布多孔材料来改变微穿孔板末端的辐射阻抗以及孔腔的声阻抗，可获得更宽频带的吸声性能。
基于上述理论，结合工程应用要求，设计了新型铝蜂窝板。
图1 普通铝蜂窝板结构新型微穿孔铝蜂窝板隔吸声性能仿真与测试Simulation and test of sound insulation and absorption performance of new micro-perforatedaluminum honeycomb panel张克姝1 许晴1 马维莲1 潘春军2（1中车青岛四方机车车辆有限公司，山东 青岛 266111；2江苏标榜装饰新材料股份有限公司，江苏 江阴 214421）摘要：为了降低地铁轮轨噪声对司机室的影响，基于微穿孔理论和实际工程应用，针对地铁常用普通铝蜂窝板重新设计了新型微穿孔铝蜂窝板，以提高隔声和吸声性能。
普通穿孔板吸声的基本原理普通穿孔板吸声的基本原理【导言】近年来，随着城市化进程的加速以及人们对室内环境舒适性的要求不断提高，吸声材料的研究和应用变得愈发重要。
普通穿孔板作为一种常见的吸声材料，广泛应用于办公室、会议室、音乐厅等场所，以改善室内声学环境。
但是，你是否曾想过普通穿孔板是如何实现吸声的呢？本文将深入探讨普通穿孔板的基本原理，为你揭开这一谜团。
【1】普通穿孔板和吸声普通穿孔板，又称为孔板，是由金属或非金属材料制成，具有均匀分布的孔洞。
它与普通板材相比，具有更好的吸声性能。
那么，普通穿孔板是如何实现吸声的呢？【2】声波的传播和反射为了理解普通穿孔板的吸声原理，首先需要了解声波在室内空间中的传播和反射过程。
当声波遇到墙壁、天花板等刚性表面时，部分能量会被反射回室内，形成回声和噪音。
而普通穿孔板的设计目的正是为了减少这些声波的反射，从而实现吸声效果。
【3】穿孔板的孔洞结构普通穿孔板上均匀分布的孔洞是实现吸声的关键。
这些孔洞通过改变空气流动的方式来实现声学能量的消耗。
当声波遇到穿孔板表面时，一部分声波会穿过孔洞进入板内，而其他部分声波则会被孔洞阻挡或散射。
【4】孔洞尺寸和分布的影响穿孔板上孔洞的尺寸和分布对吸声效果有着重要的影响。
通常情况下，孔洞的直径和间距会影响声波穿过穿孔板的能力。
孔洞直径越小、间距越密集，穿过板材的声波就越少，吸声效果就越好。
【5】孔板的厚度和密度除了孔洞的尺寸和分布，穿孔板的厚度和密度也会对吸声效果产生影响。
一般来说，较厚的穿孔板会有更好的吸声效果，因为声波在板材内部的传播距离增加，从而导致能量消耗增加。
适当增加穿孔板的密度也可以提高吸声效果。
【6】孔板的几何形状除了孔洞尺寸、分布、厚度和密度，穿孔板的几何形状也可以对吸声性能产生影响。
改变孔洞的形状、排列方式和面板的边缘形状等，都可能对吸声效果产生影响。
【7】补充材料和处理技术为了进一步提高穿孔板的吸声效果，还可以采用一些补充材料和处理技术。
普通穿孔板吸声的基本原理普通穿孔板吸声主要包含以下几个方面：声波传播、共振吸收、摩擦消耗和反射消除。
这些因素共同作用，影响着穿孔板的吸声性能。
1. 声波传播声波是一种机械波，可以在空气、水或其他介质中传播。
当声波传播到穿孔板时，部分声波会穿过穿孔板，进入其背后的空气层，形成反射和散射。
由于空气层的粘性和热传导效应，这部分声波的能量会逐渐被吸收。
2. 共振吸收穿孔板自身具有一定的共振频率，当声波的频率与之接近时，穿孔板会发生共振，使得声波更容易在穿孔板中传播。
此时，穿孔板对声波的吸收效果会更好。
为了提高共振吸收效果，通常需要选择具有合适共振频率的穿孔板材料和结构。
3. 摩擦消耗当声波在穿孔板中传播时，会与板内的空气分子产生摩擦，导致声能转化为热能，从而被消耗掉。
这种摩擦消耗的效果在高频范围内较为明显，因为高频声波更容易与空气分子产生相互作用。
为了提高摩擦消耗效果，可以增加穿孔板中的空气层厚度，或者选择具有更高空气阻尼的材料。
4. 反射消除反射是声波传播过程中的一个重要现象。
当声波遇到穿孔板背后的空气层时，部分声波会反射回穿孔板表面，形成二次反射。
这些反射声波会与原声波叠加，相互干扰，从而影响听感。
为了消除反射声波的影响，可以采取以下措施：a. 增加空气层厚度：增加空气层的厚度可以延长声波在其中的传播时间，从而增加声波的衰减程度。
b. 设置吸音材料：在穿孔板背后的空气层中设置吸音材料（如玻璃纤维、矿棉等），可以吸收反射声波的能量，进一步提高吸声效果。
c. 采用吸音涂层：在穿孔板表面涂覆吸音涂层（如吸音涂料、吸音布等），可以吸收部分反射声波的能量，同时减少二次反射的影响。
综上所述，普通穿孔板吸声的基本原理包括声波传播、共振吸收、摩擦消耗和反射消除等方面。
为了提高穿孔板的吸声性能，需要综合考虑这些因素并进行合理的设计和选材。
穿孔铝板吸声墙面5.17.1材料准备穿孔铝板按设计要求选用，材料的品种、规格、质量应符合设计要求。
50×50C 轻钢龙骨、1mm厚600×600mm穿孔铝板、50mm岩棉、玻璃丝布、铝装饰压条。
零配件有M6×75膨胀螺栓、防腐木块、固定件、铆钉等。
5.17.2主要施工机具根据施工条件，应合理选用适当的机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。
常用机具设备有：电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机等。
手动机具：手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。
5.17.3施工作业条件墙面找平层施工环境温度不低于5摄氏度，当必须在底于5摄氏度气温下施工时，应有保证工程质量有效措施。
墙面灰尘、污垢和油渍等应清理干净，并洒水湿润。
掉角需修补。
安装完板内的各种管线及设备，确定好管线，各种露明孔口，预埋件的位置。
各种材料全部配套备齐。
搭好施工操作手台架子。
铝穿孔芯板在大面积施工前，应做样板间，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。
5.17.4施工工艺5主龙骨基层清理：抹灰打底前清楚污垢，尘土。
适当洒水湿润。
做8厚1：2.5水泥砂浆找平层。
测量放线：弹墙面标高水平线：根据楼层标高1000mm线，沿墙四周弹出1000mm 标高水平线。
按照图纸上的要求布局，在墙体和顶棚上弹出竖向50主要求墙面上。
600mm不大于600mm主龙骨与分档线要求控制在50龙骨的分档线。
．的分档线和顶棚上的线连接时对接，放线要求准确无误，水平线必须水平，竖向线必须与水平垂直。
固定件安装：在放好线的墙体上相对应的位置安装50主龙骨固定件，固定件采用50天地龙骨长度不小于150mm，用两个M6*75塑料胀栓将固定件固定在预先埋设过防腐木块的墙体上（预埋木块必须做防腐处理）。
固定件竖向距离为500mm，固定件要求安装牢固，无松动，位置准确，距龙骨端头大于300mm。
主龙骨的安装：然后在安装好的固定件上安装50主龙骨，主龙骨与固定件用拉铆钉固定，主龙骨竖向要求垂直，同一墙体面上的龙骨必须在同一平面上，进出误差不大于正负2mm。
垂直误差不大于正负2mm，固定件两侧至少1个固定点，如果固定件与主龙骨拉铆有一面不好固定的，另一面拉铆点不少于2个。
填充岩棉：在安装好主龙骨的骨架内墙放岩棉，填充岩棉厚度要求和竖向龙骨宽窄一样，岩棉要求填满，岩棉的容重必须满足设计要求，然后在放好岩棉的部位铺好白色布璃丝布。
三角龙骨安装：然后在50主龙骨上按照铝板的布置安装铝板专用三角龙骨，三角龙骨为横向，三角龙骨要求水平，三角龙骨与50主龙骨用4+13拉铆钉固定，每个固定点不少于2个。
安装罩面板：在墙体内的所有隐蔽工程完工后，在安装好三角龙骨架上扣600*600穿孔铝扣板，安装铝板最好先装顶棚。
然后安装墙面，先从中间整板安装，周边异型板由厂家订做。
不用切板，使整体效果一致美观大方。
洞口处做铝装饰压条，线路与管道应宜做成品保护。
铝孔吸音罩面板卡扣在龙骨上，表面要平整，接缝平直。
刷防锈漆：轻钢骨架罩面板墙面，碳钢或焊接处做防腐处理的表面（如预埋件、连接件、钉固附件等），在各工序安装前应刷防锈漆。
洞口处做铝装饰压条，线路与管道应宜做成品保护5.17.5质量标准主控项目：找平层所用材料品种和性能应符合设计及国家规范、标准要求。
墙面找平后，应无空鼓，无脱层，无裂缝。
轻钢骨架和穿孔铝板的材质。
品种、式样、规格应符合设计要求。
轻钢龙骨．和穿孔铝板的安装必须位置正确，连接牢固，无松动。
穿孔铝板应无翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。
岩棉铺设厚度应符合设计要求，并应有防散落措施。
一般项目：轻钢骨架整面应顺直，无弯曲、无变形；无锈蚀，应符合产品组合的要求。
金属板的表面应洁净、美观、色泽一致，无翘曲、凹坑、划痕。
罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接缝应严密。
5.17.6常见质量问题及防治措施轻钢骨架固定不牢：①墙面的轻钢骨架应固定在主体结构上，并应紧固膨胀螺栓，墙面内的管线、设备件不得固定在轻钢骨架上。
罩面板分块间隙缝不直：①罩面板规格有偏差，安装不正。
②施工时注意板块规格，拉线找正，安装固定时保证平整对直。
压缝条、压边条不严密不平直：①加工条材规格不一致。
②使用时应经选择，操作拉线找正后固定、压粘。
要注意板块的色差，防止颜色不均的质量弊病。
5.17.7成品保护措施轻钢骨架及罩面板安装时，应注意保护各种管线的。
轻钢骨架的龙骨不准固定在其它设备件上。
轻钢骨架、罩面板及其它材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不破损。
工程中已施工完毕的墙面等，在施工时应注意保护，防止污损。
轻钢骨架不得碰撞，其它工种的挂件不得挂于轻钢骨架上。
施工工艺流程基层处理岩棉板粘贴面进行界面处理配专用粘结砂浆粘贴岩棉板岩棉板外侧喷刷专用界面剂固定圆盘，铺贴钢丝网胀栓固定钢丝网厚胶粉聚苯颗粒粘结找平浆料20mm抹配抗裂砂浆岩棉板外墙外保温工艺流程图5施工工艺说明5.施工工艺说明施工准备5.1．材料应分类挂牌存放，岩棉板应成捆立放防雨防潮。
5.2岩棉板施工作业前提外墙面层的垂直度和平整度应符合现行国家施工及验收规范要求；外窗框已安装完毕，并经验收合格。
施工用脚手架必须搭设牢固方可施工。
主体结构的各种接缝应提前做好处理；作业时环境温度不应低于5℃。
施工时遗留在墙上的施工孔洞、废钢筋的应提前处理完毕。
墙面的暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层的厚度影响。
5.3岩棉板及其配套材料进入现场复检要求：材料进入现场应检测的内容：见证复试材料的合格证、检测报告是否齐全，是否与所送材料配套。
抽检材料单位的重量、规格与合格证标明是否在合理误差范围内。
检查包装有无破损，检查材料是否在有效期内。
5.4基层墙面处理，墙体基面的尺寸偏差应符合下表：允许偏差，≤， mm 工程做法项目托线板检查）2m（5每层10≤墙面垂直度 10m经纬仪或吊线检查全高砌体工程20 >10m2m5直尺和楔形塞尺检查表面平整度5.5吊垂直、套方、弹控制线，做灰饼弹出厚度控制线，做厚度灰饼，间隔小于2m，两灰饼之间拉通线，补充灰饼，使灰饼之间的距离（横、竖、斜向）小于2m根据垂直控制通线做垂直方向灰饼。
5.6粘贴岩棉板（点粘法+胀栓锚固）5.6.1岩棉应在施工现场用专用界面砂浆在岩棉板一侧均匀涂覆界面砂浆。
界面砂浆可以采用喷涂、辊涂、刷涂的方式涂覆。
如图2图2 涂刷岩棉板界面砂浆5.6.2 岩棉板的粘贴采用点框法，在岩棉板面四周涂抹一圈粘结剂宽50㎜；侧面留50㎜宽排气口，间距200-250㎜，直径100㎜。
涂好后立即将岩棉板贴在墙面上，粘贴时应轻柔、均匀挤压，并随时用托线板检验垂直平整，每贴完一块板，应及时清除挤出的粘结砂浆。
．粘结砂浆灰饼布置图（粘结面积不小于40％）施工步骤1、岩棉板粘贴在墙上后，严禁拍打岩棉板表面。
24小时后进行下步施工工序。
2、岩棉板应水平粘贴，保证连续结合，且上下两排岩棉板应竖向错缝板长1/2。
3、一般先从墙拐角（阳角）处粘贴，应先排好尺寸，切割岩棉板，使其粘贴时垂直交错连接，确保拐角处顺垂且交错垂直。
4、在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。
岩棉板的拼缝不得正好留在门窗口的四角处。
5、岩棉板粘贴完毕（24小时）后，喷涂岩棉板专用界面砂浆。
6、界面砂浆喷完后根据施工图在锚栓安装部位钻孔，并用U型卡子将大圆盘固定在钻孔位置。
如下图所示每平米4个锚固件，且每一块岩棉板上至少有2个锚固件，胀栓应按照图纸排列。
铺贴钢梅花状分布锚固。
@500丝网后按．控制要点40% 施工时应注意检验砂浆粘接面积不小于?粘结砂浆与基层应粘接牢固，不能出现脱落现象。
?胀栓要求每平米4～5个。
?具体图示边角拼缝示意图200200门窗洞口门窗洞口拼缝示意图质量检查：检查岩棉板整体上布局得当、规范，平整度符合要求，细部处理良好，符合要求。
找平层保温浆料施工1．待贴砌岩棉板的钢丝网锚固后即可进行保温浆料的施工。
2．在保温浆料和抗裂砂浆配制时，搅拌需设专人专职进行，以保证搅拌时间和加水量的准膏料状态以及其测量湿表观抗滑坠性、在施工现场搅拌质量可以通过观察其可操作性、确；密度等方法判断。
2cm一般两次完成，必须压实抹平。
3．胶粉聚苯颗粒找平保温浆料面层抹灰厚度要抹至与标准,从左至右抹灰。
4．保温浆料抹灰时顺序按照从上至下,,去高补低，最后再用铁抹子压一遍贴饼一平，涂抹整个墙面后,用大杠在墙面上来回搓抹 ,厚度一致。
使表面平整整理好,保温层施工完成后应按检验批的要求做全面的质量检验.在自检合格的基础上施工质量记录报总包方和相关方进行隐蔽检查验收。
抹抗裂砂浆层施工（涂料饰面）5.7保温层验收合格后即可进行抗裂砂浆层施工。
5.7.1左右的布3m抗裂层施工前应先将耐碱网格布按楼层高度分段裁好，将网格布裁成长度5.7.2 网格布包边应剪掉。
块, 配比搅拌抗裂砂浆，注意砂浆随搅随用严禁使用过时灰。
按上述方法,5.7.3长度相当于网布面积的抗裂砂浆后，抹完宽度、厚度应控制在抹抗裂砂浆时，3—5mm5.7.4 ，先压入一侧，应立即用铁抹子将耐碱网格布压入砂浆中。
网布之间搭接宽度不应小于50mm最后要沿网格布纵向用铁抹再抹一些抗裂砂浆再压入另一侧，搭接处要充满砂浆严禁干搭。
但表面看不到裸露网,子再压一遍收光,消除面层的抹子印，网格布压入程度以可见暗露网眼格布为宜。
，窗）300×400mm,大面积铺贴网格布之前在门窗洞口处应沿45°方向先贴一道网格布（:宽度，网格布宽度请根据窗侧口宽度决定）。
如下图所示侧口增设一道网格布（400×5.7.5阴角处耐碱网格布要压茬搭接，其宽度≥200mm。
阳角处也应双向包角压茬搭接，其宽度≥200mm。
5.7.6网布铺贴要紧贴墙面保证平整，无褶皱，砂浆饱满度达到100%不应出现大面积露布之处，大墙面要抹平、找直，保持阴阳角处的方正和垂直度。
5.7.7用柔性耐水腻子，将门窗口缺棱段角处，大墙面凹凸不平处，刮柔性耐水腻子修补。
使墙面的平整度，垂直度及门窗口，阴阳角处的垂直度达到要求。
．6质量验收6.1保温工程验收资料准备保温工程施工的施工图;设计说明,设计变更资料;材料的出厂合格证书;第三方法定检测单位的材料性能报告;材料进场验收记录:材料进场复检报告;隐蔽工程验收记录;施工质量记录等。
6.2保温工程检验批22500m,不足外墙外保温的检验批和检验数量应符合下列规定:以500-1000m划分一个检验批22也应划分一个检验批;每个检验批每100m应至少抽查一处,每处不得小于10m。
门窗口以50个口为一检验批,抽查率不应小于3%。
