数字电桥操作规范

生效日期2012-08-01页数PAGE第 页，共5页※ 目录 ※ ※NO大纲 签核分发 修 订 履历 1. 目的 2. 适用范围 3. 权责 4. 定义 5. 流程图 6. 流程说明 7.参考文件8.相关表单签 核 栏项 目 制作(PREPARED) 审核(CHECKED)核准(APPROVED)发行单位(ISSUED BY)签 章日 期分发签收单 位 发行数 回收数 签收人生效日期2012-08-01 页数PAGE 第页，共5页分发签收单位发行数回收数签收人生效日期2012-08-01 页数PAGE 第页，共5页※※修订履历※※版次生效日期修订内容备注A 初版发行BCDEFGHIJKLMNOPQRSTUVWXYZ生效日期2012-08-01 页数PAGE 第页，共5页1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 2.范围：本作业指导书适用该仪器的使用操作3.职责：工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±4.2.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；生效日期2012-08-01 页数PAGE 第页，共5页HS：电压取样高端；LS：电压取样低端.4.3.操作步骤：4.3.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.3.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.3.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.3.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.3.5.清“0”功能4.3.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.4.3.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.3.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.3.6.等效功能4.3.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.3.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.生效日期2012-08-01 页数PAGE 第页，共5页4.3.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.4.3.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.3.7.测量速度选择,所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.3.8.电平选择,一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.4.操作注意事项4.4.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.4.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.4.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.4.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.4.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

数字电桥安全操作规程
《数字电桥安全操作规程》
一、前言
数字电桥是一种用于测量电阻、电容和电感的仪器，广泛应用于科研实验室和工程项目中。

为了确保数字电桥的安全操作，制定了以下规程。

二、使用前准备
1. 在使用数字电桥前，需要检查设备是否完好，电源是否正常，接线是否正确。

2. 确保使用人员已经接受了相关的操作培训，能够熟练操作数字电桥。

三、操作规程
1. 在进行测量之前，应该先将数字电桥置于待测物体的开路电阻状态，并调零测量仪器。

2. 在连接待测物体时，务必确保设备处于断电状态，并使用正确的连接线。

3. 在进行测量时，应注意待测物体的电压和电流值，并根据实际情况选择合适的测量范围。

四、注意事项
1. 在操作数字电桥时，切勿超出设备的测量范围。

2. 对于高阻值或低电压的测量，应采取防静电措施，以免损坏仪器或影响测量精度。

3. 在测量过程中，应注意设备的稳定性和温度变化对测量结果
的影响。

五、紧急处理
如果在操作过程中出现异常情况，应立即切断电源并向相关人员报告，以确保安全。

六、使用后维护
1. 使用完毕后，应将数字电桥清洁干净并妥善存放。

2. 定期对数字电桥进行检查和维护，确保设备处于良好的工作状态。

七、总结
数字电桥的安全操作对实验人员和设备都至关重要。

遵守上述规程，可以减少操作中的意外事件，保障实验数据的准确性，延长设备的使用寿命。

希望所有使用数字电桥的人员能够严格遵守上述规程，确保操作的安全和有效。

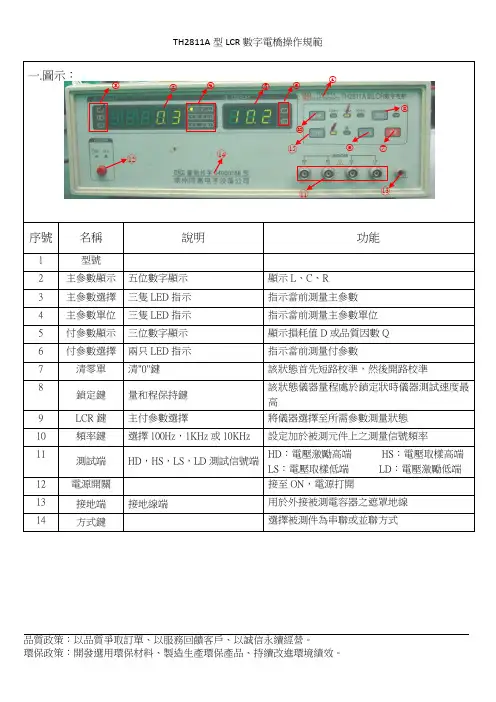

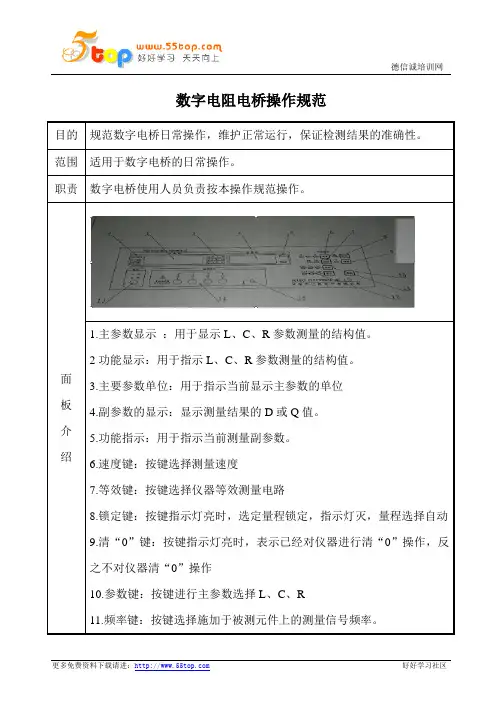

一.圖示：
序號
名稱
說明
功能
1 型號
2 主參數顯示 五位數字顯示 顯示L 、C 、R
3 主參數選擇 三隻LED 指示 指示當前測量主參數
4 主參數單位 三隻LED 指示 指示當前測量主參數單位
5 付參數顯示 三位數字顯示 顯示損耗值D 或品質因數Q
6 付參數選擇 兩只LED 指示 指示當前測量付參數
7 清零單 清"0"鍵 該狀態首先短路校準，然後開路校準 8 鎖定鍵 量和程保持鍵 該狀態儀器量程處於鎖定狀時儀器測試速度最
高
9 LCR 鍵 主付參數選擇
將儀器選擇至所需參數測量狀態 10 頻率鍵 選擇100Hz ，1KHz 或10KHz
設定加於被測元件上之測量信號頻率
11 測試端 HD ，HS ，LS ，LD 測試信號端
HD ：電壓激勵高端 HS ：電壓取樣高端
LS ：電壓取樣低端 LD ：電壓激勵低端 12 電源開關
接至ON ，電源打開
13 接地端 接地線端 用於外接被測電容器之遮罩地線 14
方式鍵
選擇被測件為串聯或並聯方式
●
❍ ⏹
☐
☐
❑
❒
♦
○
11 ○
12 ○
13 ○
14 ○
15。

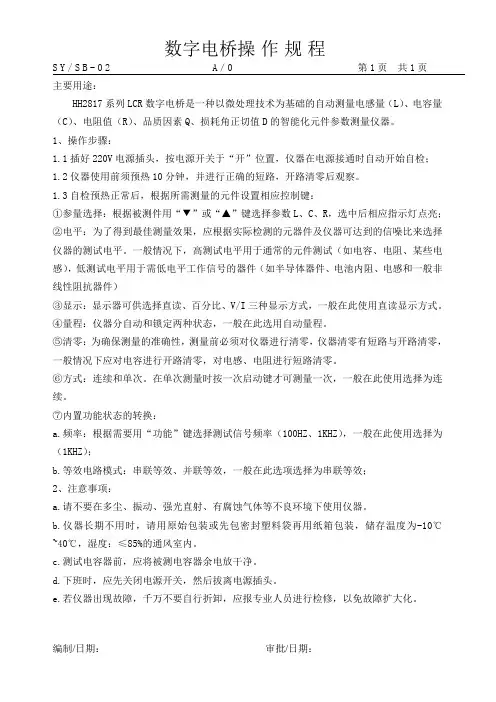

数字电桥操作规程S Y/S B-02 A／0 第1页共1页主要用途：HH2817系列LCR数字电桥是一种以微处理技术为基础的自动测量电感量（L）、电容量（C）、电阻值（R）、品质因素Q、损耗角正切值D的智能化元件参数测量仪器。

1、操作步骤：1.1插好220V电源插头，按电源开关于“开”位置，仪器在电源接通时自动开始自检；1.2仪器使用前须预热10分钟，并进行正确的短路，开路清零后观察。

1.3自检预热正常后，根据所需测量的元件设置相应控制键：①参量选择：根据被测件用“▼”或“▲”键选择参数L、C、R，选中后相应指示灯点亮；②电平：为了得到最佳测量效果，应根据实际检测的元器件及仪器可达到的信噪比来选择仪器的测试电平。

一般情况下，高测试电平用于通常的元件测试（如电容、电阻、某些电感），低测试电平用于需低电平工作信号的器件（如半导体器件、电池内阻、电感和一般非线性阻抗器件）③显示：显示器可供选择直读、百分比、V/I三种显示方式，一般在此使用直读显示方式。

④量程：仪器分自动和锁定两种状态，一般在此选用自动量程。

⑤清零：为确保测量的准确性，测量前必须对仪器进行清零，仪器清零有短路与开路清零，一般情况下应对电容进行开路清零，对电感、电阻进行短路清零。

⑥方式：连续和单次。

在单次测量时按一次启动键才可测量一次，一般在此使用选择为连续。

⑦内置功能状态的转换：a.频率：根据需要用“功能”键选择测试信号频率（100HZ、1KHZ），一般在此使用选择为（1KHZ）；b.等效电路模式：串联等效、并联等效，一般在此选项选择为串联等效；2、注意事项：a.请不要在多尘、振动、强光直射、有腐蚀气体等不良环境下使用仪器。

b.仪器长期不用时，请用原始包装或先包密封塑料袋再用纸箱包装，储存温度为-10℃~40℃，湿度：≤85%的通风室内。

c.测试电容器前，应将被测电容器余电放干净。

d.下班时，应先关闭电源开关，然后拔离电源插头。

e.若仪器出现故障，千万不要自行折卸，应报专业人员进行检修，以免故障扩大化。

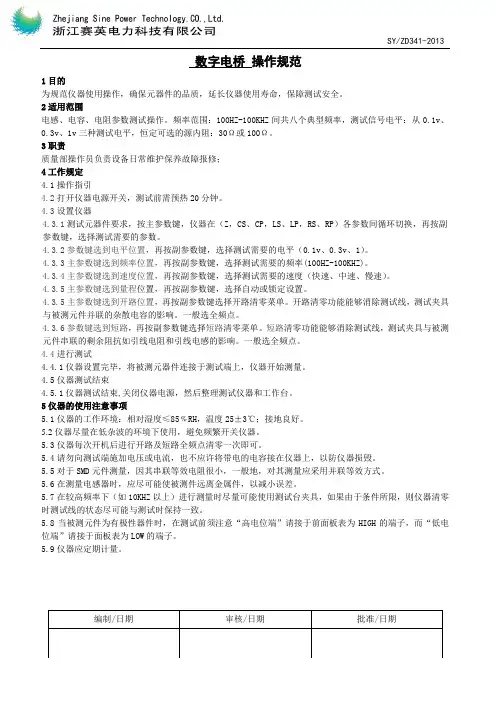

SY/ZD341-2013数字电桥操作规范1目的为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。

2适用范围电感、电容、电阻参数测试操作。

频率范围：100HZ-100KHZ间共八个典型频率，测试信号电平：从0.1v、0.3v、1v三种测试电平，恒定可选的源内阻：30Ω或100Ω。

3职责质量部操作员负责设备日常维护保养故障报修；4工作规定4.1操作指引4.2打开仪器电源开关，测试前需预热20分钟。

4.3设置仪器4.3.1测试元器件要求，按主参数键，仪器在（Z，CS、CP，LS、LP，RS、RP）各参数间循环切换，再按副参数键，选择测试需要的参数。

4.3.2参数键选到电平位置，再按副参数键，选择测试需要的电平（0.1v、0.3v、1）。

4.3.3主参数键选到频率位置，再按副参数键，选择测试需要的频率(100HZ-100KHZ)。

4.3.4主参数键选到速度位置，再按副参数键，选择测试需要的速度（快速、中速、慢速）。

4.3.5主参数键选到量程位置，再按副参数键，选择自动或锁定设置。

4.3.5主参数键选到开路位置，再按副参数键选择开路清零菜单。

开路清零功能能够消除测试线，测试夹具与被测元件并联的杂散电容的影响。

一般选全频点。

4.3.6参数键选到短路，再按副参数键选择短路清零菜单。

短路清零功能能够消除测试线，测试夹具与被测元件串联的剩余阻抗如引线电阻和引线电感的影响。

一般选全频点。

4.4进行测试4.4.1仪器设置完毕，将被测元器件连接于测试端上，仪器开始测量。

4.5仪器测试结束4.5.1仪器测试结束,关闭仪器电源，然后整理测试仪器和工作台。

5仪器的使用注意事项5.1仪器的工作环境：相对湿度≤85﹪RH，温度25±3℃；接地良好。

5.2仪器尽量在低杂波的环境下使用，避免频繁开关仪器。

5.3仪器每次开机后进行开路及短路全频点清零一次即可。

5.4请勿向测试端施加电压或电流，也不应许将带电的电容接在仪器上，以防仪器损毁。

数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。

通电后，显示器、量程及功能指示器随之变亮。

电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。

正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。

2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。

⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。

⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。

安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。

注意：安装时不易将螺钉拧得过紧。

注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。

3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。

上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。

下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。

按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。

下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。

电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。

若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。

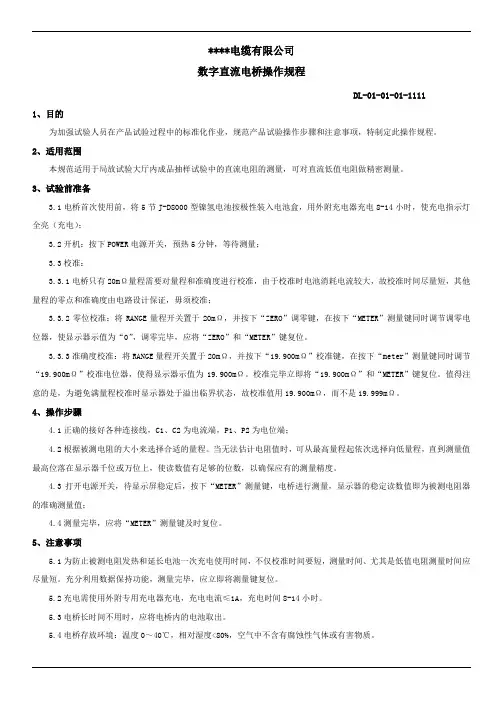

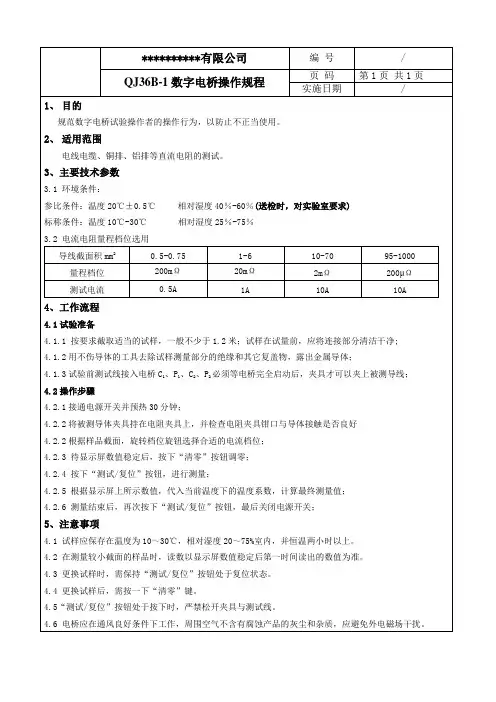

****电缆有限公司数字直流电桥操作规程DL-01-01-01-11111、目的为加强试验人员在产品试验过程中的标准化作业，规范产品试验操作步骤和注意事项，特制定此操作规程。

2、适用范围本规范适用于局放试验大厅内成品抽样试验中的直流电阻的测量，可对直流低值电阻做精密测量。

3、试验前准备3.1电桥首次使用前，将5节J-D8000型镍氢电池按极性装入电池盒，用外附充电器充电8-14小时，使充电指示灯全亮（充电）；3.2开机：按下POWER电源开关，预热5分钟，等待测量；3.3校准：3.3.1电桥只有20mΩ量程需要对量程和准确度进行校准，由于校准时电池消耗电流较大，故校准时间尽量短，其他量程的零点和准确度由电路设计保证，毋须校准；3.3.2零位校准：将RANGE量程开关置于20mΩ，并按下“ZERO”调零键，在按下“METER”测量键同时调节调零电位器，使显示器示值为“0”，调零完毕，应将“ZERO”和“METER”键复位。

3.3.3准确度校准：将RANGE量程开关置于20mΩ，并按下“19.900mΩ”校准键，在按下“meter”测量键同时调节“19.900mΩ”校准电位器，使得显示器示值为19.900mΩ。

校准完毕立即将“19.900mΩ”和“METER”键复位。

值得注意的是，为避免满量程校准时显示器处于溢出临界状态，故校准值用19.900mΩ，而不是19.999mΩ。

4、操作步骤4.1正确的接好各种连接线，C1、C2为电流端，P1、P2为电位端；4.2根据被测电阻的大小来选择合适的量程。

当无法估计电阻值时，可从最高量程起依次选择向低量程，直到测量值最高位落在显示器千位或万位上，使读数值有足够的位数，以确保应有的测量精度。

4.3打开电源开关，待显示屏稳定后，按下“METER”测量键，电桥进行测量，显示器的稳定读数值即为被测电阻器的准确测量值；4.4测量完毕，应将“METER”测量键及时复位。

5、注意事项5.1为防止被测电阻发热和延长电池一次充电使用时间，不仅校准时间要短，测量时间、尤其是低值电阻测量时间应尽量短。

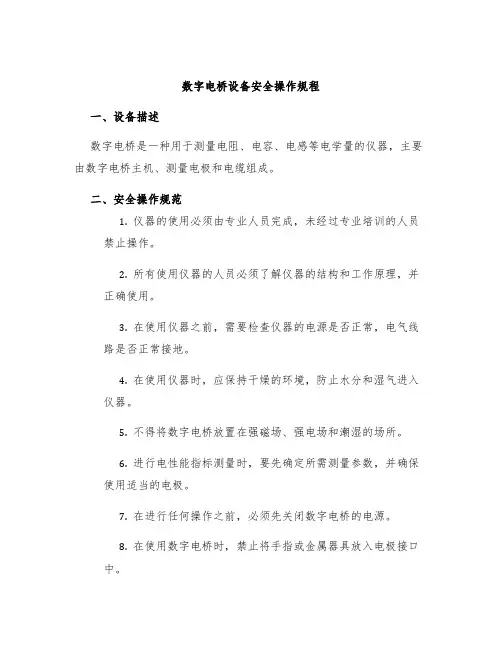

数字电桥设备安全操作规程一、设备描述数字电桥是一种用于测量电阻、电容、电感等电学量的仪器，主要由数字电桥主机、测量电极和电缆组成。

二、安全操作规范1.仪器的使用必须由专业人员完成，未经过专业培训的人员禁止操作。

2.所有使用仪器的人员必须了解仪器的结构和工作原理，并正确使用。

3.在使用仪器之前，需要检查仪器的电源是否正常，电气线路是否正常接地。

4.在使用仪器时，应保持干燥的环境，防止水分和湿气进入仪器。

5.不得将数字电桥放置在强磁场、强电场和潮湿的场所。

6.进行电性能指标测量时，要先确定所需测量参数，并确保使用适当的电极。

7.在进行任何操作之前，必须先关闭数字电桥的电源。

8.在使用数字电桥时，禁止将手指或金属器具放入电极接口中。

9.禁止同时使用多个数字电桥进行测量。

10.在对数字电桥进行维护时，必须先断开电源并确认仪器已经断电。

11.不得在数字电桥内部进行操作和维护。

任何需要维修的情况下，必须联系厂家进行维修。

三、维护与保养1.及时对数字电桥进行维护和保养，保持仪器的干燥和清洁。

2.每次使用数字电桥后，应及时关闭电源，清理仪器表面灰尘，电极应进行消毒。

3.在非正常情况下使用数字电桥可能会导致仪器出现故障，如精度降低、仪器被损坏等，应及时联系生产厂家的专业人员进行维修或更换。

四、其他注意事项1.在使用数字电桥时，应注意防止打击、摔落、受潮等损坏。

2.禁止在数字电桥主机或电极表面刻画或使用尖锐物品。

3.尽可能避免在数字电桥主机和电极表面撞击和磨损。

4.长时间不使用数字电桥时，应将其妥善保存。

五、结语本文档为数字电桥设备安全操作规程，旨在为使用数字电桥的人员提供正确的使用方法和安全操作规范，以确保设备的安全性和可靠性。

希望大家在使用数字电桥时，严格遵守本规程，达到最好的使用效果。

珠海君柏电子有限公司LCR （CH-6115）数字电桥操作规范一、目的1、规范LCR 数字电桥测试仪的操作，指导测试作业。

二、适用范围1、适用于测试瓷片、贴片、插件电容、电阻、电感。

三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置； 2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作； 3：连接合适的测试夹具或测试电缆；4：开机稳定后，对仪器执行开路和短路清零，如下图所示：4.0开路清零设置：4.1如上图（1）所示，按清零（ZERO ）键，箭头指向OPEN ，测试夹要求断开，再按确选择：OPEN清零键确认键认键，仪器开始进行开路清零。

4.2短路清零设置4.3如上图（2）所示，按清零（ZERO ）键，按“上下方向键”使箭头选定SHORT ，测试夹要求短路连接，再按确认键，仪器开始进行短路清零。

5、测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片产品进料检验规范）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：6.1.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,待机状态下按“下方向键”进行电容选取，先按“下方向键”屏幕上会显示（L/Q 、C/D 、R/Q ），选取C/D ；再按“左右方向键”依次进行频率、电压、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、120HZ 、1KHZ 、10KHZ 、40KHZ 、100KHZ ）；后按“左右方向键”进行电压（仪器所提供的电压分别为：0.10V 、0.25V 、0.30V 、1.00V ）设置，再按“左右方向键”进行串联并联选定，选择所需串并联状态（SERIES ：表示串联；PARALLEL ：表示并联，选中后箭头会指上对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；如图（3）所示：测试夹短路连接选择：SHORT确认键清零键设置参数如下：6.2.0电阻测量操作步骤：6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。

LCR数字电桥一、目旳规范LCR数字电桥旳使用。

二、合用范围合用于我司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责检查员负责基本旳测试调整与维护，并作校准记录。

四、重要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量精确度：0.1%；5.测量速度：迅速、中速、迅速6.等效方式：串联、并联；7.显示位数：重要参数5位，副参数5位。

五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准措施按照国家有关规定，数字电桥属于非强制检定计量器具。

根据我企业旳详细状况，数字电桥旳校准周期定为一年。

为得到精确旳测量，测量前要进行开路和短路旳自校。

开路清零功可以消除与被测元件并联旳杂散导纳如杂散电容旳影响，短路清零可以消除与被测元件串联旳剩余阻抗如引线电阻或引线电感旳影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处在测试装态，准备短路片1片。

3.TH2810D清零a)仪器处在测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，假如目前夹具处在开路装态，则进入开路清零；假如处在短路状态，则进入短路清零。

d)仪器对清零测试成果进行自动鉴别，假如清零成果不对旳，直接退出清零操作返回测试状态。

假如清零成果对旳，LCD副参数显示区显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时旳处理1.立即停止该设备旳检测活动；2.查明设备异常旳原因，如不能自修，则应送国家授权旳计量测试检定机构进行维修检定；3.品质部组织有关人员追查使用该设备检测旳产品流向；4.评价以往检测成果旳有效性，确定需重新检测旳范围；5.实行重新检测。

TH2817 LCR 数字电桥操作指导书
制定： 审核： 批准
页次： 1 / 1
1
目的
1.1 规范TH2817 LCR 数字电桥的作业程序和动作以确保机器的正常
作业 2 适用范围
2.1 公司TH2817 LCR 数字电桥的操作与维护 3
职责
3.1 IPQC ：设备的基本操作和使用 3.2 工程：负责设备的点检与维护 4
机器操作
4.1 开关机前的检查:
4.1.1 检查电源是否为设备的标定电压（标准为220的交流电压）
范围内。

4.1.2 反复开关机之间的间隔时间不得少于20秒. 4.2 开机
4.2.1 在关机状态，将机箱上的POWER 键向下按一下
4.3 操作模式的切换
4.3.1 TH2817 LCR 数字电桥可以测试电感、电容、电阻按
或
来依据不同需要进行相互间的切换.
4.4 关机
4.4.1 在开机状态，将机箱上的POWER 键向下按一下
5
注意事项
5.1 设备在使用过程中,调整正确档位测试 5.2 不得让设备受到撞击或强烈振动。

5.3 保证设备的安全接地及防静电线接入. 6
支持文件
6.1 TH2817 LCR 数字电桥《使用说明书》 7
记录
7.1 《首件检查记录表》 7.2 《SMT 换料记录表》。

数字电桥安全操作保养规定一、前言数字电桥是一种应用广泛的测量仪器，主要用于电阻的测量。

由于其具有高精确度、广泛的测量范围等优点，因此在实验室和生产现场中被广泛使用。

但是，如果不正确地操作数字电桥，可能会造成设备或人员的伤害，影响测量结果的准确性。

为了保障人身安全和设备正常运转，制定数字电桥安全操作保养规定具有极其重要的意义。

二、数字电桥操作规范1. 电源及电路连接要求•提供数字电桥的电源必须符合所用数字电桥的规定电压、电流等要求，在操作中要严格遵守供电标准，防止由于电源问题造成设备损坏或人身安全受到威胁。

•连接数字电桥的电路线路要求严格、牢固、规范。

检查所有连接，以确保设备受到准确的电源信号，防止电源线路松动或接触不良造成设备或人员损失。

2. 数字电桥的操作须知•在使用数字电桥的过程中，必须严格按照设备操作说明书的要求进行操作。

在任何情况下，不得擅自拆卸或改变数字电桥内部的构造或参数设置。

•操作过程中注意保持设备干燥、清洁、温度适宜和通风良好的环境，以确保数字电桥的稳定性。

•在操作数字电桥时，应注意避免出现强电流、强电压等高危电压。

在测量前必须使用万用表测试在测量范围内的电阻或电容器，如果超过了测量范围则必须调整量程或更换相应的设备。

3. 注意数字电桥的保养•在使用数字电桥之前，必须进行严格的检查，防止因存放过久、使用不当等原因出现设备损坏。

检查以保证设备正常运转状态。

•长时间使用数字电桥时，应适当进行检修、调整以确保数值的精确度。

在每次使用后，应对设备进行正确的保养、清洁、干燥，以确保设备的正常使用和寿命。

•在定期对设备进行维护和保养时，必须参照说明书要求、规范的操作进行，勿随意拆卸和维修。

三、总结以上是数字电桥安全操作保养规定的相关内容。

在操作和使用数字电桥时，必须严格遵守规定，切记不擅自拆卸或改变设备构造，同时要格外注意保养设备，避免因保养不善造成设备短寿和不必要的损失。
