LCR数字电桥一、目的规范LCR数字电桥的使用。
二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。
五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。
根据我公司的具体情况，数字电桥的校准周期定为一年。
为得到精确的测量，测量前要进行开路和短路的自校。
开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。
1.LCR数字电桥自校清零时间每天使用前进行清零。
2.仪器清零前准备，设备处于测试装态，准备短路片1片。
3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。
b)按下CLEAR键选择清零功能。
c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。
d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。
如果清零结果正确，LCD副参数显示区显示“PASS”字符。
e)清零结束后，按ESC键取消清零功能返回测试状态。
4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司所有来料的电阻、电容、电感。
测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。
3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。
4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。
3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。
3.4根据显示情况调节“频率”，使读数更精确。
3.5不允许被测物带电测试。
3.6测完后一切归位。
制定: 审核: 批准:。
仪器名称版本LCR电桥A/0序号测试项目编制生效日期审核页数签字审核日期批准文件编号3.LCR仪应在一定的时间内进行国家计量检测机构校准。
仪器编号EZY00004仪器操作规范Easement 仪器型号TH2811C1.开启LCR仪的电源开关，在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的Ω-K Ω-M Ω间的R灯亮，即表示选择在电阻档位；2.将两表笔连接电阻两端,测试值显示屏阻值即是测量值。
操作步骤1.在测量过程中应注意操作规范;2.LCR仪的各种按制应能正常地转换,测试值应能够正确的显示,否则应即时通知仪校员申请维修保证其正常使用.未使用时应放置在平台或无大的振动和干燥的地方存放,并避免物品压住机身以防其损坏;示信的uH-mH-H间的L灯亮，即表示选择在电感档位；2 3.电容测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的pF-nF-uF间的C灯亮，即表示选择在电容档位；4.将两表笔连接电容两端，测量值显示屏容值即是电容容量。
5.电感测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指1页2011-4-1的零点校正钮，则机器自动清零。
注意事项1操作步骤更改处数更改原因2011-04-002测量前校零4读数及量程3表单编号：QG/ESM04-2011-04-0086.将两表笔连接电感两端，测量值显示屏感值即是电感量。
1.数量LCR仪可直接由数字显示屏读出量测值，在测量中应注意参考误差值；2.数量LCR仪按自身标示范围使用，不得超出其量程范围测量。
每次开启电源机器会自动清零，如在测量过程中则按一次面板上电源开关测试值显示屏测试表笔LCR 量程显示LC 的Q 值显示电阻连接方式阻值显示。
开路校正长按再按
开路校准功能：在LCR电桥上插入开路连接器
1.开机长按“CAL”键，LCD副现出现“OPEN”字样。
2.再按“CAL”键开始校正，进入30秒倒计时。
3.倒计时到0，LCD出现“PRSS”字样，校准成功。
短路校准功能：在连接器上插入短接片
1.按“CAL”键，LCD副现出现“S ”字样。
2.再按“CAL”键开始校正，进入30秒倒计时。
3.倒计时到0，LCD出现“PRSS”字样，校准成功。

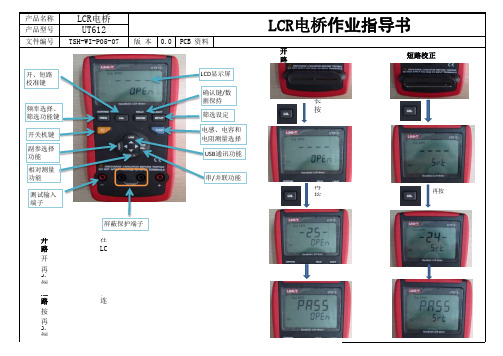

0.0产品名称LCR电桥
L CR电桥作业指导书产品型号UT612
PCB 资料
文件编号TSH-WI-P05-07版 本确认键/数
据保持
筛选设定
副参选择
功能开关机键频率选择、
筛选功能键开、短路校准键
串/并联功能
屏蔽保护端子
相对测量
功能测试输入
端子
USB 通讯功能
电感、电容和
电阻测量选择
LCD 显示屏
审 核
批 准
拟 制第 1 页
天津市理工科技发展公司 生效日期：2013-06-03
指导书
短路校正
再按
共 2 页效日期：2013-06-03。
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTIONMANUAL香港龙威仪器仪表有限公司香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二．使用前的注意事项2.1 检查电源电压LW2812C/LW2811C由220V±10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽）·装上慢融式，1A,250V保险丝。
·再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
警告：为避免人员伤害，在装卸保险丝时把电源线先拔除。
2.2 操作环境LW2812C/LW2811C可正常工作的室温范围是0℃到40℃。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3 仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4 仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
图一LW2812C/LW2811C前面板图(1) 电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R。
(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTloNMANUAL■香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二.使用前的注意事项2.1检查电源电压LW2812C/LW2811C 由220V ± 10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：•使用一字型起子来撬开保险座外盖（外盖上有一小凹槽）•装上慢融式，1A,250V保险丝。
•再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
22操作环境LW2812C/LW2811C可正常工作的室温范围是O C到40 C。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
11［耳斤苇“秋飞IID HS IJ LD图一LW2812C/LW2811C 前面板图⑴电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R O(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
(4) 主参数但未必指示三只LED指示灯，用于指示当前显示主参数的单位。
LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。
1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。
2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。
它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。
3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。
4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。
5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。
包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。
- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。
6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。
9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。
- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。
目录第1章仪器检查及准备 (7)1.1开箱检查 (7)1.2电源连接 (7)1.3保险丝 (7)1.4环境要求 (7)1.5测试夹具要求 (7)1.6精度保证 (7)第2章面板说明及入门操作 (8)2.1仪器简介 (8)2.2前面板说明 (8)2.3后面板说明 (9)2.4显示区域定义 (10)2.5主菜单按键和相应显示页面 (10)2.5.1 测量显示页面按键[MEAS] (10)2.5.2 设置页面按键[SETUP] (10)2.5.3 系统设置页面按键[SYSTEM] (10)2.6基本操作 (10)2.7开机 (11)第3章显示及设置页面说明 (12)3.1<元件测量显示>页面 (12)3.2<档号显示>页面 (14)3.3<档计数显示>页面 (14)3.4<列表扫描显示>页面 (15)3.5<多参数显示>页面（部分型号机型无该功能） (16)3.6<曲线扫描显示>页面 (17)3.6.1 A max 和 A）值： (17)3.6.2 A min 和a）值： (17)3.6.3 B max 和B）值： (17)3.6.6 超声器件的测试 (18)3.7LCR模式U盘保存数据功能 (19)3.8<测量设置>页面 (20)3.8.1 触发： (21)3.8.2 恒电平： (21)3.8.3 ISO: (21)3.8.4 平均: (22)3.8.5 电平监视功能Vm、Im: (22)3.8.6 延时： (22)3.8.7 内阻： (22)3.8.8 偏差测试功能：。
(22)3.8.9 清除设置： (22)3.9<用户校准>页面 (23)3.9.1 开路： (23)3.9.2 短路： (24)3.9.3 负载： (24)3.9.4 频率1、频率2、频率3： (24)3.9.5 电缆： (25)3.10<极限列表设置>页面 (25)3.10.1 参数： (25)3.10.2 比较方式： (25)3.10.3 标称： (26)3.10.4 比较器开关： (26)3.10.5 附属档开关： (26)3.10.6 上、下限： (26)3.11<列表扫描设置>页面 (26)3.11.1 方式： (26)3.11.2 列表扫描测试条件： (26)3.11.3 LMT、下限、上限： (27)3.12<多参数设置>页面（部分机型无该功能） (27)3.12.1 极限方式： (27)3.12.2 参数栏： (27)3.13<曲线扫描设置>页面 (27)3.13.3 结束： (28)3.13.4 纵坐标范围设定： (28)第4章变压器单机测试（部分机型有此功能） (29)4.1<变压器测试设置>页面 (29)4.1.1 延时： (29)4.1.2 偏置： (29)4.1.3 方式： (29)4.1.4 TURN： (29)4.1.5 Lx： (29)4.1.6 Zx： (30)4.1.7 Acr： (30)4.1.8 Dcr： (30)4.1.9 频率、电平及和√/χ开关 (30)4.2<变压器极限设置>页面 (30)4.2.1 极限方式: (30)4.2.2 参数、标称、下限及上限： (31)4.3<变压器测量显示>页面 (31)4.4<变压器判别显示>页面 (31)4.5单组变压器U盘数据保存功能 (32)第5章 [SYSTEM]菜单键说明 (33)5.1<系统设置>页面 (33)5.1.1 屏幕亮度： (33)5.1.2 显示风格： (33)5.1.3 按键声音： (33)5.1.4 语言： (33)5.1.5 密码： (33)5.1.6 日期和时间： (33)5.2<测试设置>功能页面 (33)5.2.1 系统功能： (34)5.2.2 讯响： (34)5.2.5 偏置源： (34)5.2.6 HANDLER模式： (34)5.2.7 触发沿： (34)5.3<接口设置>功能页面 (34)5.3.1 接口模式： (35)5.3.2 RS232C设置： (35)5.3.3 GPIB设置： (35)5.3.4 USBTMC： (35)5.3.5 USBCDC： (35)5.4<系统信息>功能页面 (35)第6章 [FILE]键文件管理说明 (36)6.1.1 单组元件设定文件（*.LCR） (36)6.1.2 文件操作步骤： (36)第7章性能与测试 (38)7.1测量功能 (38)7.1.1 部分测量参数细分说明 (38)测试信号频率 (38)7.1.2 信号模式 (38)7.1.3 测试信号电平 (38)7.1.4 测试信号电平监视器 (38)7.1.5 直流电阻测试电压 (38)7.1.6 内部直流电压偏置 (39)7.2测量准确度 (39)7.2.1 │Z│、│Y│、L、C、R、X、G、B的准确度 (39)7.2.2 D 准确度 (39)7.2.3 Q 准确度 (39)7.2.4 θ 准确度 (40)7.2.5 G 准确度 (40)7.2.6 Rp 准确度 (40)7.2.7 Rs 准确度 (40)7.3安全要求 (44)7.3.1 绝缘电阻 (44)7.3.2 绝缘强度 (44)7.3.3 泄漏电流 (44)7.4电磁兼容性要求 (44)7.5性能测试 (44)7.5.1 工作条件 (44)7.5.2 试验仪器和设备见下表 (45)7.5.3 功能检查 (45)7.5.4 测试信号电平 (45)7.5.5 频率 (46)7.5.6 测量准确度 (46)7.5.7 电容量C、损耗D准确度 (46)7.5.8 电感量L准确度 (46)7.5.9 阻抗Z准确度 (46)第8章远程控制 (47)8.1RS232C接口说明 (47)8.2GPIB接口说明（选购） (48)8.2.1 GPIB接口功能 (49)8.2.2 GPIB地址 (49)8.2.3 GPIB总线功能 (49)8.2.4 可编程仪器命令标准（SCPI） (50)8.3USBTMC接口说明 (50)8.3.1 安装驱动 (50)8.4USBCDC虚拟串口 (51)8.4.1 安装驱动 (51)第9章 HANDLER接口使用说明 (52)9.1技术说明 (52)9.2操作说明 (52)9.2.1 介绍 (52)9.2.2 信号线定义 (52)9.2.4 使用操作 (57)附录-仪器型号参数表 (59)本文约定：1.本手册将以我司代替常州市国峰电子科技有限公司，不再重复全称。

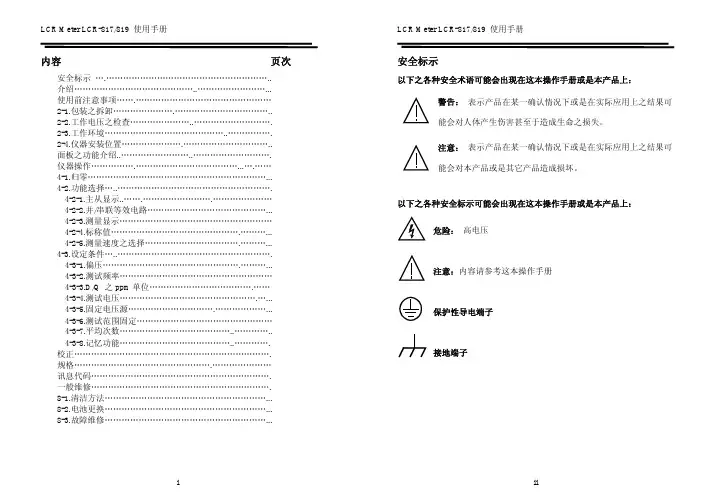

内容页次安全标示 (ii)1. 介绍 (1)2. 使用前注意事项…….…………………………………………2-1.包装之拆卸………………….……………………………..2-2.工作电压之检查…………………..……………………….2-3.工作环境……………………………………..…………….2-4.仪器安装位置………………….…………………………..2 2 2 2 23. 面板之功能介绍 (3)仪器操作…………….………………………………...….……4-1.归零………………………………………………………... 4-2.功能选择…..………………………………………………. 4-2-1.主从显示..…….…………………….…………………4-2-2.并/串联等效电路……………………………………... 4-2-3.测量显示………………………………………………4-2-4.标称值……………………………………….………... 4-2-5.测量速度之选择…………………………….………... 4-3.设定条件…..……………………………………………….7 7 9 9 10 11 12 14 154.4-3-1.偏压………………………………………….………... 4-3-2.测试频率………………………………………………4-3-3.D/Q 之ppm单位……………………………….……4-3-4.测试电压………………………………………….…... 4-3-5.固定电压源………………………….………………... 4-3-6.测试范围固定…………………………………………4-3-7.平均次数…………………………………..………….. 4-3-8.记忆功能…………………………………..………….15 17 17 19 19 19 21 235. 校正 (26)6. 规格 (36)7. 讯息代码 (43)8. 一般维修 (44)8-1.清洁方法............................................................ 8-2.电池更换............................................................ 8-3.故障维修 (44)4445安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告：表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。

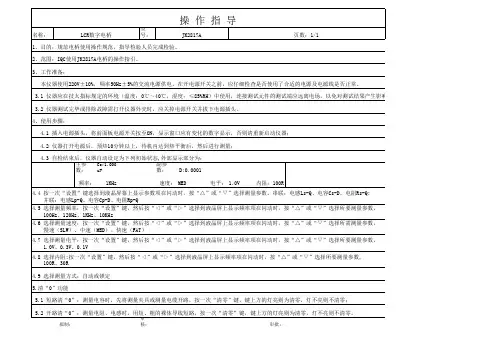

TH2817B数字电桥操作指导书
1.目的
为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。
2.适用范围
电感，电容，电阻参数测试操作。
频率范围：50Hz～100kHz 间共十个典型频率，测试
信号电平: 0.1V、0.3V、1V 三种测试电平，恒定可选的源内阻：30Ω或100Ω。
3.仪器测试操作
3.1仪器测试前准备工作
3.1.1检查仪器供电电源是否为AC220±10V，50Hz/60HZ。
3.1.2仪器接通电源前应关掉电源开关。
3.1.3开启仪器预热20分钟。
3.2设置仪器
3.2.1根据所要测试的元器件要求，对下述相关参数进行设置。
3.2.2根据测试元器件要求，按主参数键，仪器在支持的各参数间循环切换，或者先按主
参数键后，再按▲、▼键仪器在Z，CS,CP,LS,LP,RS,RP各测试参数间循环切换。
按副参数键，
仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在θ°(角度)，θr
（弧度），R，X，Q，D各测试参数间循环切换。
3.2.3按频率键，仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪
器在支持的各频率（50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHzBZB，40kHz，
50kHz，100kHz）间循环切换。
3.2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：
仪器在支持的各电平（0.1V，0.3V，1V）间循环切换电平。
3.2.5按速度键，仪器在支持的各参数间循环切换，或者先按速度键后，再按▲、▼键切
仪器在支持的快速（F），中速（M），慢速（S）间循环切换。
3.2.6按量程键后，再按▲或▼键，可手动选择量程。
量程可在自动（AUTO）和锁定
（HOLD）状态间切换，一般选择自动（AUTO）模式，则同时进入量程保持状态。
3.2.7在测试页面，按上档键，屏幕左上角“SHIFT”点亮，按下设置键进入测量设置界面，
在测量设置页，通过左右按键选择项目TRIG(触发方式)，再通过然后按【▲】或【▼】
键，可选择“INT”，“MAN”或“EXT”这三种触发方式，一般将其设置为INT(内部)。
按【ENT】
键确认数据输入，返回测试界面；通过左右键选择“SRES”（输出内阻）项，再按【▲】
或【▼】键选择“100Ω”或“30Ω”，一般测试选择100Ω，按【ENT】键确认数据输入，
返回测试界面。
通过左右按键选择“CABLE”（电缆长度）项，再按【▲】或【▼】键选
择“0m”、“1m”或“CUST”，根据测量时使用的输出测试夹具进行选择。
按【ENT】键确
认数据输入，返回测试界面。
通过按左右键选择“ZERO”（清零开关）项，再按【▲】
或【▼】键选择“ON”（打开）或“OFF”（关闭）方式。
选择“ON”开，按【ENT】键确
认数据输入，返回测试界面。
3.2.8按上档键，再按开路键进入开路清零菜单。
开路清零功能能够消除测试线，测试夹
具与被测元件并联的杂散电容的影响。
通过按【▲】或【▼】键来选择执行“SPOT”或
“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3.2.9按上档键，再按短路键进入短路清零菜单。
短路清零能够消除测试线与测试夹具与被
测元件串联的剩余阻抗如引线电阻或引线电感的影响。
通过按【▲】或【▼】键来选择执行
“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3.2.10按上档再按显示键，仪器可在直读显示（DIR）——实际测量值；绝对偏差显示（⊿）
——测量值与称值的绝对偏差；百分比偏差显示（%）——测量值与标称值的百分比偏差几
种切换方式中进行切换显示。
一般我们选择直读显示。
3.3进行测试
3.3.1仪器设置完毕，将被测元器件连接于测试端上，仪器开始测量。
3.4仪器测试结束
3.4.1仪器测试结束关闭仪器电源，然后整理测试仪器和工作台，做好6S工作。
3.5仪器使用注意事项
3.5.1仪器工作环境：相对湿度≤85%RH，温度25±3℃；接地良好。
3.5.2仪器尽量在低杂波的环境下使用，避免频繁开关仪器。
3.5.3仪器每次开机后进行开路及短路全频清零一次即可。
3.5.4请勿向测试端施加电压或电流，也不允许将带电的电容器接在仪器上，以防损坏仪器。
3.5.5当被测元件为有极性器件时，在测试前须注意“高电位端”请接于前面板标为Hcur、
Hpot的端子，而“低电位端”请接于前面板标为Lpot、Lcur的端子。
3.5.6对于SMD 元件测量，因其串联等效电阻很小，一般地，对其测量应采用并联等效方式。
3.5.7在测量电感器时，应尽可能使被测件远离金属件，以减小误差。
3.5.8在较高频率下（如10KHZ以上）进行测量时应尽可能使用测试台夹具，如果由于条件
所限，则仪器清零时测试线的状态应尽可能与测试时保持一致。
3.5.9仪器应定期计量。
4.相关记录
1.《试验仪器检测设备一览表》《试验仪器检测设备校量计划》等效功能：
实际电容、电感、电阻都不是理想的纯电阻和电抗器（理想电感和理想电容）的串联或
并联形式来模拟，而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结
果是不同的，其不同主要取决于元件品质因素Q（或损耗因子D）。
2.被测电容器的实际等效电路首先可以根据规格书或某些标准的规定得到，如果无法得到的话，可以用
两个不同的测试频率下损耗因子的变化性来决定的，若频率升高而损耗增加，则应选用串联等效电路，
反之若频率升高而损耗减小，则一定选用并联等效电路，并联方式D与频率成反比。
与电感来说，情况正好与电容相反。
注：根据元器件的最终使用情况来判定，用于信号耦合电容，则最好选择串联方式，LC谐振则使用并
联等效电路。
没有更合适的信息，则可根据以下信息来决定：
低阻抗元件（较大电容或较小电感）使用串联形式：
高阻抗元件（较小电容或较大电感）使用并联形式。
一般地，当|Zx|<10Ω，选择串联等效形式
当|Zx|>10KΩ，选择并联等效形式
当10Ω<|Zx|<10KΩ，根据实际情况选择合适的等效方式.
3.被测电容器的实际等效电路首先可以根据规格书或某些标准的规定得到，如果无法得到的话
没有更合适的信息，则可根据以下信息来决定：
低阻抗元件（较大电容或较小电感）使用串联形式：
高阻抗元件（较小电容或较大电感）使用并联形式。
一般地，当|Zx|<10Ω，选择串联等效形式
当|Zx|>10KΩ，选择并联等效形式
当10Ω<|Zx|<10KΩ，根据实际情况选择合适的等效方式.。
