TH2811D数字电桥使用说明

TH2811D数字电桥使用说明书第1章准备使用1-31.1开箱检查1-3 1.2电源要求1-3 1.3电源和保险丝选择1-3 1.4周围环境1-4 1.5使用测试夹具1-4 1.6预热和连续工作时间1-5 1.7仪器的其它特性1-5第2章面板说明2-62.1前面板说明2-6 2.2后面板说明2-7 2.3显示区域定义2-8第3章操作说明3-113.1开机3-11 3.2参数设定3-11 3.3频率设定3-12 3.4测试信号电压选择3-13 3.5信号源内阻选择3-13 3.6测量速度选择3-13 3.7等效电路方式3-14 3.7.1设置串联与并联3-14 3.7.2选择串联或并联方式3-14 3.8量程设定3-153.9开路清零3-17 3.10短路清零3-18第4章基本性能指标4-194.1测量参数4-19 4.2等效方式4-19 4.3量程4-20 4.4测试端方式4-21 4.5测试速度4-21 4.6基本精度4-21 4.6.1影响准确度的测量参数最大值、最小值4-22 4.6.2测量速度误差因子KS4-22 4.6.3测试电平误差因子KV4-22 4.6.4测试频率误差因子KF4-22 4.7测试信号频率4-23 4.8测试信号电平4-23 4.9输出阻抗4-23 4.10测量显示范围4-23 4.11清零功能4-23 4.12量程保持4-24权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系3 。

第1章准备使用本章讲述当您收到仪器后必须进行的一些检查，以及在安装使用仪器之前必须了解和具备的条件。

1.1 开箱检查感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对。

若有不符可尽快与我公司联系，以维护您的权益。

1.2 电源要求（1）供电电压范围：198V～242V或99V～121V。

TH2821手持式LCR数字电桥1、测量参数：电感L；电容C；电阻R；阻抗|Z|；损耗因子D和品质因数Q。

L-Q；C-D；R-Q；Z-QQ=12、清零校正功能：OPEN———扫频开路校正，SHORT——扫频短路校正。

3、显示方式。

直读——直接读数显示；。

△——绝对偏差显示；。

△%——百分比偏差显示。

4、量程保持功能。

在批量测试具有相同标称直元件时，该功能可有效提高测量速度。

5、分选功能：仪器提供四档分选功能——NG、P1；P2、P3。

6、等效方式：串联或并联等效方式结果输出。

7、数据保持：该功能能够将测试数据结果保持在屏幕上。

8、讯响模式可以设定为：NG、P1；P2、P3或关闭。

二、操作说明1、第一功能操作：a、参数设定：L-Q测量时显示“-”，则实际被测器件呈感性；L-Q测量时显示“-”，则实际被测器件呈容性。

理论上，R值恒为正，某些情况下，可能出现R为“-”的情况，这是由于过度的清“0”所产生的，请进行正确清“0”校正。

B、频率设定：安FREQ键将循环选择以下频率：100HZ；120HZ和1KHZ。

C、量程设定：该功能由三个按键构成：△▽和AUTO。

AUTO键在量程自动和保持间切换△▽改变量程号。

如果量程为自动模式，则同时进入量程保持状态。

注意：量程保持时，测试元件大小超出量程测量范围，或超出仪器显示范围也将显示过载标志“。

”D、数据保持按DH键选择屏幕数据保持，在按该键保持取消。

2、第二功能的操作A、扫频清零。

按SHIFT键选择第二功能。

屏幕上“SHIFT”点亮。

按CLEAR键进入清零功能。

屏幕上显示区域显示：CLEAR，副显示区域显示（OPEN、SHORT、QUIT）开路或短路还是退出，根据测试端状态仪器自动选择。

按ESC取消清零功能返回测试状态，按ENTER开始清零测试。

当清零测试过程中，PASS或FALL将显示在副显示区域。

清零中按ESC键可退出当前清零过程并返回测试状态。

原先清零数据不变。

一、概述th2810d数字电桥作为一种精密的仪器，其电平对于仪器的性能和测量的准确度都起着至关重要的作用。

本文将围绕th2810d数字电桥的电平展开讨论，旨在揭示其在实际应用中的重要性。

二、th2810d数字电桥的电平概述1. 电平的定义电平是指电压、电流等的特定数值大小，是电信号的重要参数之一。

在th2810d数字电桥中，电平的稳定性直接关系到测量的准确性和仪器的稳定性。

2. th2810d数字电桥的特点th2810d数字电桥采用了先进的数字技术，具有高精度、高分辨率和快速测量等特点。

而这些特点的实现离不开电平的稳定和准确。

三、电平对th2810d数字电桥的影响1. 对仪器性能的影响电平稳定可以保证仪器的工作在正常范围内，提高了测量的准确性和可靠性。

反之，若电平不稳定，可能导致仪器工作异常、测量结果不准确甚至仪器损坏。

2. 对测量结果的影响th2810d数字电桥常用于电阻、电容、电感等元件的测量，而电平的不稳定会直接影响到这些元件测量的准确性。

在一些对测量精度要求较高的场合，如果忽视电平的稳定性，可能会造成严重的后果。

3. 对使用环境的要求为保证th2810d数字电桥的电平稳定，使用环境也需要一定的条件。

如温度、湿度和电磁干扰等因素都会对电平产生影响，因此在实际使用过程中需要尽可能保证稳定的使用环境。

四、保证th2810d数字电桥电平稳定的措施1. 仪器校准定期对th2810d数字电桥进行校准，以确保仪器的测量精度和电平稳定性。

2. 使用专业的电源th2810d数字电桥的稳定工作离不开电源的稳定供应，因此需要选择稳压、低波动的电源。

3. 合理的接线和布局合理的接线和布局可以有效减小电磁干扰，保证仪器的电平稳定。

4. 注意使用环境在使用th2810d数字电桥时，需要注意使用环境的温度、湿度等条件，尽可能减小外界环境对电桥电平的影响。

五、结语th2810d数字电桥的电平是保证仪器准确工作和测量准确性的重要因素，需要引起重视。

第1章 准备使用1-31.1开箱检查1-3 1.2电源要求1-3 1.3电源和保险丝选择1-3 1.4周围环境1-3 1.5使用测试夹具1-4 1.6预热和连续工作时间 1-4 1.7仪器的其它特性1-4第2章 面板说明2-52.1前面板说明2-5 2.2后面板说明2-6 2.3显示区域定义2-7第3章 操作说明3-93.1开机3-9 3.2参数设定3-9 3.3频率设定3-10 3.4测试信号电压选择 3-10 3.5信号源内阻选择3-10 3.6测量速度选择3-10 3.7等效电路方式3-11 3.7.1设置串联与并联3-11 3.7.2选择串联或并联方式 3-11 3.8量程设定3-11 3.9开路清零3-12 3.10短路清零3-13第4章 基本性能指标4-144.1测量参数4-14 4.2等效方式4-14 4.3量程4-154.4 测试端方式4-15 4.5 测试速度4-15 4.6 基本精度 4-164.6.1 影响准确度的测量参数最大值、最小值 4-164.6.2 测量速度误差因子KS 4-164.6.3 测试电平误差因子KV 4-164.6.4 测试频率误差因子KF 4-164.7 测试信号频率4-16 4.8 测试信号电平4-17 4.9 输出阻抗4-17 4.10 测量显示范围4-17 4.11 清零功能4-17 4.12 量程保持4-17公公司司声声明明：：本说明书所描述的可能并非仪器所有内容，同惠公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系。

第1章 准备使用本章讲述当您收到仪器后必须进行的一些检查，以及在安装使用仪器之前必须了解和具备的条件。

1.1 开箱检查感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对。

若有不符可尽快与我公司联系，以维护您的权益。

数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。

通电后，显示器、量程及功能指示器随之变亮。

电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。

正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。

2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。

⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。

⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。

安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。

注意：安装时不易将螺钉拧得过紧。

注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。

3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。

上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。

下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。

按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。

下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。

电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。

若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。

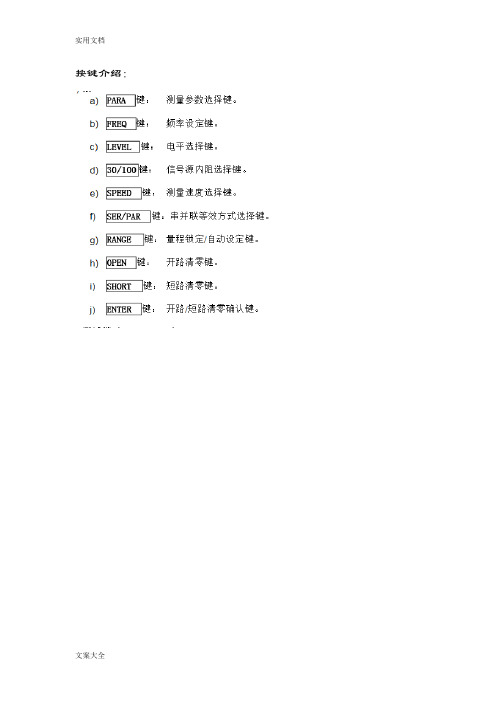

按键介绍：
执行以下步骤设定测量参数：
频率设定：
测量速度选择：
设置串联与并联：
选择串联或并联方式：
量程设定：
开路清零：
在以上的状态下按OPEN(开路)按键
开路清零后的状态：
短路清零：
短路清零完毕，整个初始化过程完毕：
把电容接入（如下图）：
1.按PARA（参数）按钮切换测量下面的参数（按需求记录数据）
2.
3.
4.
5.测完一组数据后按FREQ（频率有100HZ，120HZ，1KHZ，10HZ）改变测量频率，每个对应
的频率测一次以下的参数（按需求记录数据）：
以下是一组测电容不同参数的图：
电容的容值：
电容的等效电阻：
电容的等效阻抗：
电容的等效电感：
其它频率的操作也如此，测量电感电阻的特性同上操作。

此电桥测量操作如有不好之处请谅解！。

数字电桥TH2811D操作图解一、按键介绍：
二、执行以下步骤设定测量参数：
三、频率设定：
四、测量速度选择：
五、设置串联与并联：
六、选择串联或并联方式：
七、量程设定：
八、开路清零：
在以上的状态下按OPEN(开路)按键九、开路清零后的状态：
十、短路清零：
十一、短路清零完毕，整个初始化过程完毕：
十二、把电容接入（如下图）：
1.按PARA（参数）按钮切换测量下面的参数（按需求记录数据）
2.
3.
4.
5.测完一组数据后按FREQ（频率有100HZ，120HZ，1KHZ，10HZ）改变测量频率，每个对应的频率测一次以下的参数（按需求记录数据）：
以下是一组测电容不同参数的图：
十三、电容的容值：
电容容值
十四、电容的等效电阻：
十五、电容的等效电感：
其它频率的操作也如此，测量电感电阻的特性同上操作。

此电桥测量操作如有不好之处请谅解！。

数字电桥测试仪使用方法
数字电桥测试仪是一种高精度的实验测试仪器，常用于测量电容、电感、电阻、回路等电子元件的值。

使用它前，要先熟悉该仪器的操作方法
和注意事项，以确保测试结果的准确性。

1.打开仪器电源，按照要测量的电子元件类型设置测量参数，然后连
接好所需要测试的电子元件。

2.将被测电子元件与电桥本体连接。

将测试探头接至电桥本体一端，
将测试探头另一端接至根据测量电子元件类型的不同而设定的测试接点上。

3.调整电桥至均衡状态，可以用手指按下电桥本体上的调节旋钮，改
变电桥的状态，使电桥有输出示波器的读数精确到小数点后几位，此时读
出的数值即为电容的实际大小。

4.读取结果并确认实验数据准确性，如果确认测试数据准确，可以将
数据记录保存起来，如果准确性不符，可以更换电子元件重新测量。

5.断开测试连接，恢复仪器至原始状态，然后将测试结果正确地记录
在实验记录中，断开电源，结束实验。

数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。

通电后，显示器、量程及功能指示器随之变亮。

电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。

正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。

2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。

⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。

⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。

安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。

注意：安装时不易将螺钉拧得过紧。

注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。

3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。

上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。

下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。

按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。

下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。

电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。

若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。

第1章准备使用1.1开箱检查1.2电源要求1.3电源和保险丝选择1.4周围环境1.5使用测试夹具1.6预热和连续工作时间1.7仪器的其它特性第2章面板说明2.1前面板说明错误!未定义书签。

2.2后面板说明2.3显示区域定义第3章操作说明3.1开机3.2参数设定3.3频率设定3.4测试信号电压选择3.5信号源内阻选择3.6测量速度选择3.7等效电路方式错误!未定义书签。

3.7.1设置串联与并联3.7.2选择串联或并联方式3.8量程设定3.9开路清零3.10短路清零第4章基本性能指标4.1测量参数4.2等效方式4.3量程4.4 测试端方式 4-184.5 测试速度 4.6 基本精度4.6.1 影响准确度的测量参数最大值、最小值 4.6.2 测量速度误差因子KS 4.6.3 测试电平误差因子KV 4.6.4 测试频率误差因子KF 4.7 测试信号频率 4.8 测试信号电平 4.9 输出阻抗 4.10 测量显示范围 4.11 清零功能 4.12 量程保持公公司司声声明明：：本说明书所描述的可能并非仪器所有内容，深圳中仪通公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系。

第1章准备使用本章讲述当您收到仪器后必须进行的一些检查，以及在安装使用仪器之前必须了解和具备的条件。

1.1 开箱检查感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对。

若有不符可尽快与我公司联系，以维护您的权益。

1.2 电源要求（1）供电电压范围：198V～242V或99V～121V。

（2）供电频率范围：47.5 Hz～63 Hz。

（3）供电功率范围：≤20VA。

（4）电源输入相线L、零线N、地线E应与本仪器电源插头相对应。

（5）本仪器已经经过仔细设计以减少因AC电源端输入带来的杂波干扰，然而仍应尽量使其在低噪声的环境下使用，如果无法避免，请安装电源滤波器。

ZC2811DLCR数字电桥说明书_V2.0_目录1. 概述····································3-41.1 引言 (3)1.2 使用条件 (3)1.2.1 环境温度、湿度 (3)1.2.2 电源 (3)1.3 体积与重量 (3)1.4 仪器开箱及上电 (3)2. 基本技术指标 (4)2.1 测量功能 (4)2.1.1 测量参数 (4)2.1.2 测量参数组合 (4)2.1.3 等效方式 (4)2.1.4 量程 (4)2.1.5 测量方式 (4)2.1.6 显示方式 (4)2.1.7 测量速度 (4)2.1.8 基本精度 (4)2.2 测试信号 (4)2.2.1 测试信号频率 (4)2.2.2 测试信号电平 (4)2.2.3 输出阻抗 (4)2.3 功能介绍 (4)2.3.1 校正功能 (4)2.3.2 键盘锁定功能 (4)3. 外形结构··································4-63.1 仪器前面板说明·····························4-63.2 仪器后面板说明 (6)4. 操作说明·································7-144.1 LCD显示说明 (7)4.2 按键及其说明······························8-94.3 仪器快捷功能键使用方法························9-124.3.1 测量参数选择 (10)4.3.2串、并联等效电路选择 (10)4.3.3 显示方式选择 (10)4.3.4 测量模式选择 (11)4.3.5 测量速度选择 (11)4.3.6 测试频率选择 (11)4.3.7 测量电平选择 (11)4.3.8量程保持选择··························11-124.3.9恒阻方式选择 (12)4.4 仪器功能菜单操作说明·························12-144.4.1 清“0”操作··························13-144.4.2键盘锁定设置 (14)5. 测量说明·································14-165.1 测量夹具的连接 (14)5.2 常规测量·······························14-155.3 测量准确度 (16)6. 成套及保修 (17)6.1 成套 (17)6.2 保修 (17)1. 概述感谢您购买和使用我们公司的产品，在您使用本仪器前请仔细阅读本说明书。

数字电桥测试仪使用方法
1.连接测试样品：将测试样品（电阻、电感或电容）正确地连接到测试仪的测试夹具上。

确保连接稳固，避免松动或接触不良。

2.打开电源：将测试仪的电源开关打开，启动设备。

待设备完全启动后，显示屏上将显示当前的基本设置和参数。

3.设置测试参数：使用测试仪的操作面板上的按钮或旋钮，设置所需的测试参数，如测试频率、电流范围等。

根据样品类型和所需精度，选择合适的测试参数。

4.开始测试：按下“开始测试”或类似按钮，启动测试过程。

设备将开始发送指定频率的电流通过测试样品，并测量样品的响应。

5.结果显示：测试仪将根据测量结果在显示屏上显示所测量的电阻、电感或电容值。

一些测试仪还可能提供附加信息，如测试的准确度或容差等。

6.数据记录：根据需要，可以将测量结果记录下来，以备后续分析或参考。

一些数字电桥测试仪还提供数据存储功能，可将数据保存在内部存储器或外部存储介质上。

7.关闭设备：在完成测试后，将设备的电源开关关闭，将测试样品从测试夹具上拆卸下来。

确保设备和测试样品安全关闭和处理。

版 本 号： A标题：TH2810D型LCR数字电桥操作规范发行日期：2017-10-20文件修改情况记录版次修改内容修改人批准修改日期A 初版何志伟吴航宇 2017-10-20一、操作面板。

按键介绍：1、【PARA 】键： 第一功能为测量参数选择键；第二功能为清零键【CLEAR】。

2、【FREQ】键： 第一功能为频率设定键；第二功能为比较功能键COMP。

3、【LEVEL】键： 第一功能为电平选择键。

输入状态下（【ENTER】点亮时），为退出键【ESC】。

第二功能为分选极限设定键【LIMITS】。

4、【DISP】键： 第一功能为主参数显示方式选择键。

输入状态下（【ENTER】点亮时），为选择或加1 键[▲]。

第二功能为信号源内阻选择键30/100。

5、【SPEED】键： 第一功能为测量速度选择键。

输入状态下（【ENTER】点亮时），为确认键[ENTER]。

第二功能为讯响状态设定键BUZZER。

6、【SHIFT】键： 第二功能选择键。

7、【TRIGGER】键: 第一功能为单次测量触发键；第二功能为连续和单次测量的转换键CONT/TRIG。

8、【T DOWN】键： 第一功能为量程选择键。

输入状态下（【ENTER】点亮时），为左移键[▲]。

第二功能为串并联选择键【SER/PAR】。

版 本 号： A标题：TH2810D型LCR数字电桥操作规范发行日期：2017-10-209、RANGE 键： 第一功能为量程锁定/自动设定键。

输入状态下（【ENTER】点亮时），为选择或减1 键[▼]。

第二功能为RS232 接口功能键RS232。

10、UP 键： 第一功能为量程选择键。

输入状态下（【ENTER】点亮时），为右移键[▼]。

第二功能为厂商校准功能键CAL。

二、测试端（UNKNOWN）。

四测试端。

用于连接四端测试夹具或测试电缆，对被测件进行测量。

H CUR：电流激励高端；H POT：电压取样高端；L POT：电压取样低端；L CUR：电流激励低端。

简体中文2月, 2006第1版修订1.0.0 ©2002-2006 常州市同惠电子有限公司保留所有权利目录目录 (2)如何与我们联系 (3)开箱检查 (4)注意事项 (5)保修 (6)1.第一章概述 (7)一概述 (7)二主要功能 (7)三技术指标 (9)四环境要求 (11)2.第二章面板说明 (13)一 LCD屏说明 (13)二按键说明 (15)3.第三章操作说明 (16)一开机 (16)二操作说明 (17)附录 (26)如何与我们联系通讯地址：常州市同惠电子有限公司江苏省常州市新区天山路3号电话：0086-5132222,5113342,5109592传真：0519-*******或访问我们的网站： 及发送邮件到：sales@开箱检查检查产品的外观是否有破损、刮伤等。

包装箱的内容如下所述。

如果内容不符或者仪器有损坏，请与本公司或最近的销售服务处联系。

附件：TH26028 DC 电源适配器 1TH26027 4端开尔文测试电缆 11604A 9V电池 1使用说明书 1选件：TH26029 SMD元件测试夹具注意事项z本仪器只能在室内使用。

z更换电池，切换电池或DC电源适配器时必须．．将仪器电源关闭。

z尽管仪器对冲击进行了保护，直流电压或电流仍然会损坏TH2821B。

在测试电容器前必须．．对电容完全放电。

z超过三个月不用仪器，请将电池取出。

z使用单节9V电池供电。

电池电压小于6V时，仪器将不能正常工作。

z建议使用AC-DC 12V外接电源适配器供电。

z为了确保测量准确度，更换测试夹具后建议重新进行清零操作。

z仪表中有要求输入密码的保留功能选项，普通用户不允许使用。

保修仪器自发货之日起保修期为两年。

在保修期内本公司根据情况选择对故障仪器进行维修或更换。

保修仪器必须发送到本公司或由本公司指定的维修点进行维修。

下列情况不在保修范围：使用者操作或维护不当；使用用户自己提供的软件或接口；未经许可对仪器进行修改；使用环境不符合要求造成仪器损坏。

数字电桥T H D操作图
解
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
按键介绍：
执行以下步骤设定测量参数：
频率设定：
测量速度选择：
设置串联与并联：
选择串联或并联方式：
量程设定：
开路清零：
在以上的状态下按OPEN(开路)按键
开路清零后的状态：
短路清零：
短路清零完毕，整个初始化过程完毕：
把电容接入（如下图）：
1.按PARA（参数）按钮切换测量下面的参数（按需求记录数据）
2.
3.
4.
5.测完一组数据后按FREQ（频率有100HZ，120HZ，1KHZ，10HZ）改变测量频率，每个对应的频率测一次以下的参数（按需求记录数据）：
以下是一组测电容不同参数的图：
电容的容值：
电容的等效电阻：
电容的等效阻抗：
电容的等效电感：
其它频率的操作也如此，测量电感电阻的特性同上操作。

此电桥测量操作如有不好之处请谅解！。
