LCR数字电桥操作规范-

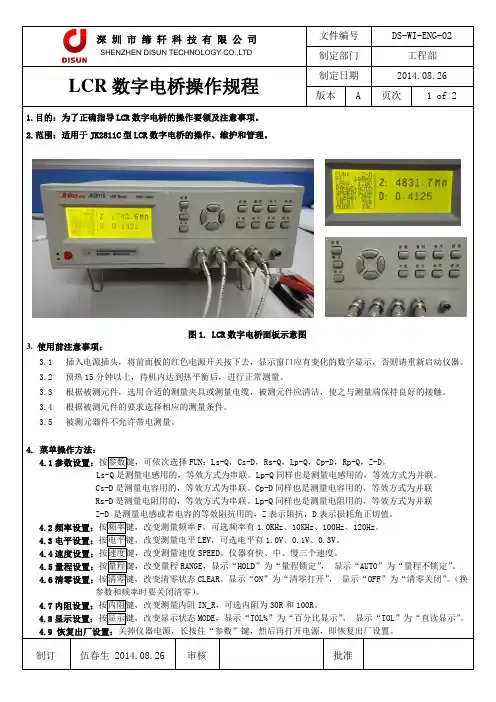

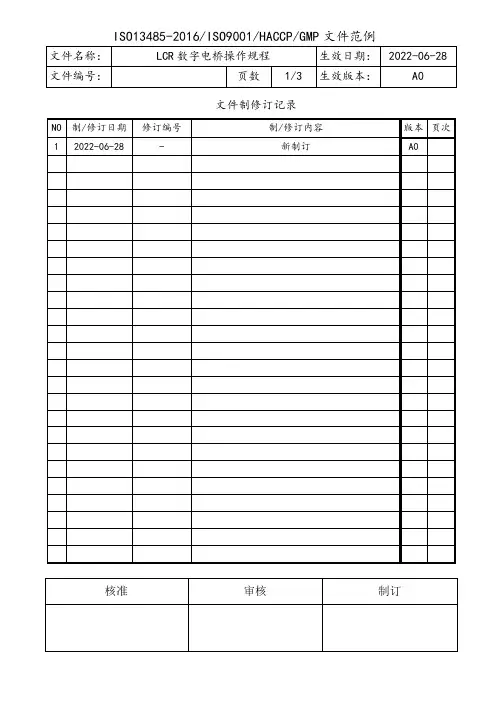

文件制修订记录1.0目的为了保证LCR数字电桥的安全性，必须对LCR数字电桥进行正确的操作和维护，延长LCR数字电桥的使用寿命，确保产品质量，特编制本设备操作规程。

2.0范围本操作规程适用于LCR数字电桥的安全及正确操作方法3.0使用方法3.1插上电源插头，将面板电源开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

开机后，仪器功能指示于：频率 1KHz 、方式串联、锁定OFF 、 LCR C-D。

预热10分钟，待机内达到热平衡后，先进行清“0”，再进行正常测试。

3.2测量条件，仪器开机后应根据被测件要求选择相应测量条件。

使用者应根据被测件的测试标准或使用要求按“频率”键，选择相应的测量频， RK2811C：100 Hz、1KHz、10KHz。

在本仪器中，采用串联或并联两种等效方式输出测试结果。

在上述两种方式中，品质因数Q和损耗D是相同的。

显示、量程和量程保持，仪器以五位数值显示主参数，使用“LCR”键选择L、C和R，单位如下：L： uH、mH、H ；C： pF、nF、uF；R： Q、KQ、MQ。

本仪器共分三个量程，三个高精密电阻依次对应于各个量程，不同量程决定了不同的测试范围，所有量程构成了仪器完整的测试范围。

仪器使用锁定键处于ON可使量程固定。

3.3连接被测电容、电感、电阻，根据实测试件，选用合适之测试夹具或测试电缆。

选用测试电缆应保证HD、HS、 LD、LS在未端短接。

被测试件引线应清洁，与测试端保持良好接触。

4.0注意事项4.1仪器连接试件的测试导线应远离强电磁场，以免对测量产生干扰。

4.2仪器测试完毕或排除故障时需打开仪器时，应将电源开关置于OFF位置并拔下电源插头。

仪器测试夹具或测试电缆应保持清洁，备测试件引脚应保持清洁，以保证试件接触良好，夹具簧片调整至适当的松紧程度。

4.3清“0”功能。

本仪器通过对存在于测试电缆或测试夹具上的杂散电抗和引线电阻清除以提高仪器测试精度，这些阻抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，并将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性。

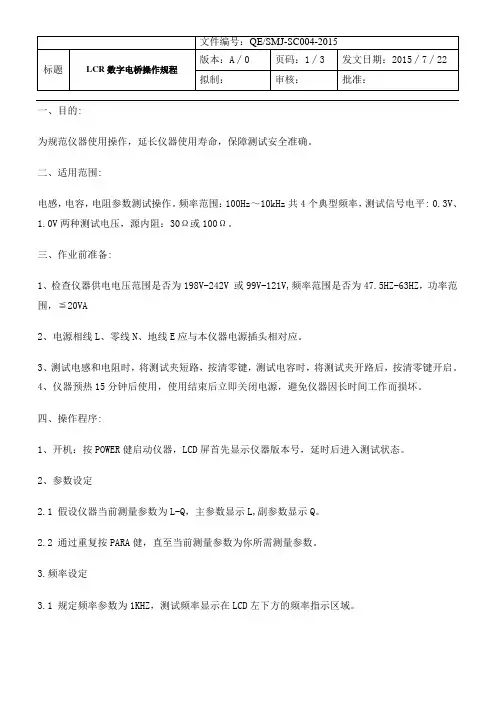

一、目的:为规范仪器使用操作，延长仪器使用寿命，保障测试安全准确。

二、适用范围:电感，电容，电阻参数测试操作。

频率范围：100Hz～10kHz共4个典型频率，测试信号电平: 0.3V、1.0V两种测试电压，源内阻：30Ω或100Ω。

三、作业前准备:1、检查仪器供电电压范围是否为198V-242V 或99V-121V,频率范围是否为47.5HZ-63HZ，功率范围，≦20VA2、电源相线L、零线N、地线E应与本仪器电源插头相对应。

3、测试电感和电阻时，将测试夹短路，按清零键，测试电容时，将测试夹开路后，按清零键开启。

4、仪器预热15分钟后使用，使用结束后立即关闭电源，避免仪器因长时间工作而损坏。

四、操作程序:1、开机：按POWER健启动仪器，LCD屏首先显示仪器版本号，延时后进入测试状态。

2、参数设定2.1 假设仪器当前测量参数为L-Q，主参数显示L,副参数显示Q。

2.2 通过重复按PARA健，直至当前测量参数为你所需测量参数。

3.频率设定3.1 规定频率参数为1KHZ，测试频率显示在LCD左下方的频率指示区域。

3.2如实际参数不在默认值内，可通过重复按FREQ健，将参数恢复到规定频率参数1KHZ4.信号电压设定4.1 规定电压参数为1.0V，测试频率显示在LCD左下方的电压指示区域。

4.2如实际参数不在默认值内，可通过重复按LEVEL健，将参数恢复到规定频率参数1.0V.5.信号源内阻设定5.1 规定内阻参数为100Ω，测试频率显示在LCD正上方的内阻指示区域。

5.2如实际参数不在默认值内，可通过重复按30/100健，将参数恢复到规定频率参数100Ω。

6.测量速度选择6.1 仪器提供FAST、MED和SLOW 3种测试速度供选择，一般情况下测试速度越慢，仪器测试结果截止稳定越准确。

（FAST：每秒约12次，MED：每秒约5.1次，SLOW：每秒约2.5次）6.2 通过重复按SPEED健，选择所需要的测试速度。

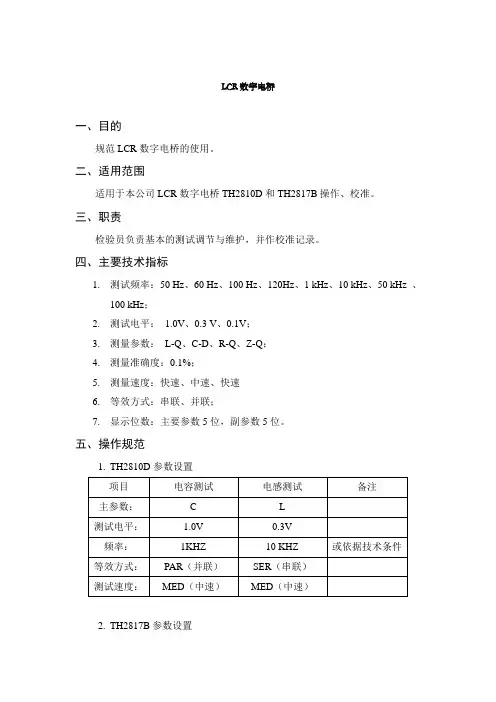

LCR数字电桥一、目的规范LCR数字电桥的使用。

二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。

五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。

根据我公司的具体情况，数字电桥的校准周期定为一年。

为得到精确的测量，测量前要进行开路和短路的自校。

开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处于测试装态，准备短路片1片。

3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。

d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。

如果清零结果正确，LCD副参数显示区显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。

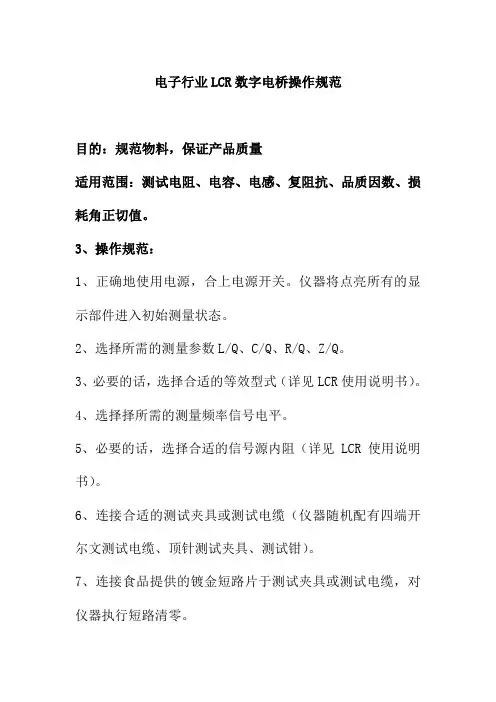

电子行业LCR数字电桥操作规范
目的：规范物料，保证产品质量
适用范围：测试电阻、电容、电感、复阻抗、品质因数、损耗角正切值。

3、操作规范：
1、正确地使用电源，合上电源开关。

仪器将点亮所有的显示部件进入初始测量状态。

2、选择所需的测量参数L/Q、C/Q、R/Q、Z/Q。

3、必要的话，选择合适的等效型式（详见LCR使用说明书）。

4、选择择所需的测量频率信号电平。

5、必要的话，选择合适的信号源内阻（详见LCR使用说明书）。

6、连接合适的测试夹具或测试电缆（仪器随机配有四端开尔文测试电缆、顶针测试夹具、测试钳）。

7、连接食品提供的镀金短路片于测试夹具或测试电缆，对仪器执行短路清零。

8、开机后预热10分钟便可测量。

9、将待测器件连接于测试端，从显示器可读出测量结果。

4、注意事项：
1、电感器的测量：由于不同仪器的测试信号电流的不同、则使用不同测试仪器时可能会得到不同的测试结果，这主要取决于仪器的信号源输出电压和信号源内阻。

如要使测试结果保持一致则必须使信号源内阻满足测试电流的要求，以达到不同仪器测试结果的一致性（详见详见LCR使用说明书）。

2、带电电容的冲击保护：若被测件为电容器时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号测试部分相隔离及吸收回路，使得由于电容带电对仪器的破坏性大大降低。

但从仪器的可靠性和安全性角度来讲，应先将被测电容器的余电放干净，再进行测试。

充有较高电压的电容器插入测试夹具后可能会损坏仪器。

仪器名称版本LCR电桥A/0序号测试项目编制生效日期审核页数签字审核日期批准文件编号3.LCR仪应在一定的时间内进行国家计量检测机构校准。

仪器编号EZY00004仪器操作规范Easement 仪器型号TH2811C1.开启LCR仪的电源开关，在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的Ω-K Ω-M Ω间的R灯亮，即表示选择在电阻档位；2.将两表笔连接电阻两端,测试值显示屏阻值即是测量值。

操作步骤1.在测量过程中应注意操作规范;2.LCR仪的各种按制应能正常地转换,测试值应能够正确的显示,否则应即时通知仪校员申请维修保证其正常使用.未使用时应放置在平台或无大的振动和干燥的地方存放,并避免物品压住机身以防其损坏;示信的uH-mH-H间的L灯亮，即表示选择在电感档位；2 3.电容测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的pF-nF-uF间的C灯亮，即表示选择在电容档位；4.将两表笔连接电容两端，测量值显示屏容值即是电容容量。

5.电感测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指1页2011-4-1的零点校正钮，则机器自动清零。

注意事项1操作步骤更改处数更改原因2011-04-002测量前校零4读数及量程3表单编号：QG/ESM04-2011-04-0086.将两表笔连接电感两端，测量值显示屏感值即是电感量。

1.数量LCR仪可直接由数字显示屏读出量测值，在测量中应注意参考误差值；2.数量LCR仪按自身标示范围使用，不得超出其量程范围测量。

每次开启电源机器会自动清零，如在测量过程中则按一次面板上电源开关测试值显示屏测试表笔LCR 量程显示LC 的Q 值显示电阻连接方式阻值显示。

LCR数字电桥操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：工艺组: 负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;4.2.仪器面板4.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R 914 153.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.4.4.操作步骤：4.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.4.5.清“0”功能4.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性. 4.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.4.6.等效功能4.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.4.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC谐振则使用并联等效电路.4.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.4.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.4.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.5.操作注意事项4.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

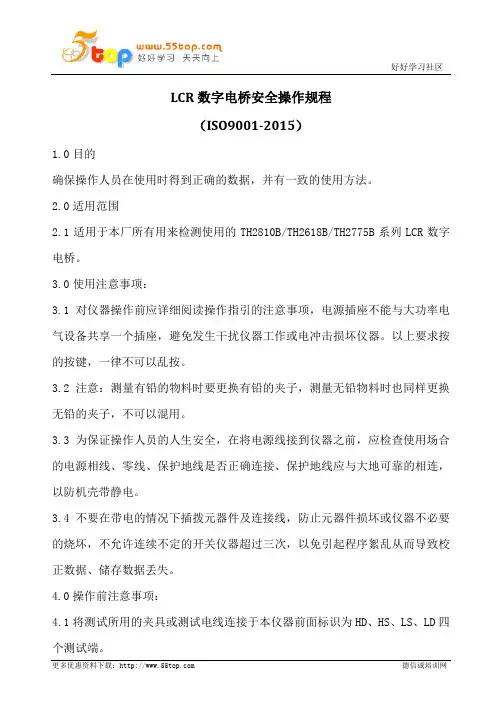

LCR数字电桥安全操作规程（ISO9001-2015）1.0目的确保操作人员在使用时得到正确的数据，并有一致的使用方法。

2.0适用范围2.1适用于本厂所有用来检测使用的TH2810B/TH2618B/TH2775B系列LCR数字电桥。

3.0使用注意事项：3.1对仪器操作前应详细阅读操作指引的注意事项，电源插座不能与大功率电气设备共享一个插座，避免发生干扰仪器工作或电冲击损坏仪器。

以上要求按的按键，一律不可以乱按。

3.2注意：测量有铅的物料时要更换有铅的夹子，测量无铅物料时也同样更换无铅的夹子，不可以混用。

3.3为保证操作人员的人生安全，在将电源线接到仪器之前，应检查使用场合的电源相线、零线、保护地线是否正确连接、保护地线应与大地可靠的相连，以防机壳带静电。

3.4不要在带电的情况下插拨元器件及连接线，防止元器件损坏或仪器不必要的烧坏，不允许连续不定的开关仪器超过三次，以免引起程序絮乱从而导致校正数据、储存数据丢失。

4.0操作前注意事项：4.1将测试所用的夹具或测试电线连接于本仪器前面标识为HD、HS、LS、LD四个测试端。

4.2仪器使用时特别是连接器件或测试导线必须远离高强电磁场，以免发生干扰。

4.3仪器测试夹具或测试电线应保持清洁，以保证试件良好，功能按键不可以随意乱调。

4.4测试环境温度要求：18℃-28℃，湿度要求：≤72%RH。

4.5请不要在多尘、振动、强光直射、有腐蚀气体等不良环境下使用仪器。

4.6若被测件为电容时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号源测试部分相隔离和吸收回路，使得由于电容带电对仪器的破坏大大减低，但从仪器的可靠性和安全性来讲，应先将被测电容的余电放干净，再进行测试。

5.0操作步骤：5.1插上AC220V交流电压，将面板电源开关置于“ON”状态，显示窗口应有数字显示，预热10分钟，待机内达到平衡后进行正常测试。

5.2功能说明：仪器键盘主要由七个按键组成，所有按键均为复用按键，无直接定义。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：1:0.01uH—9999H C:0.O1pF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至1灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

批准:
制定: 审核:。

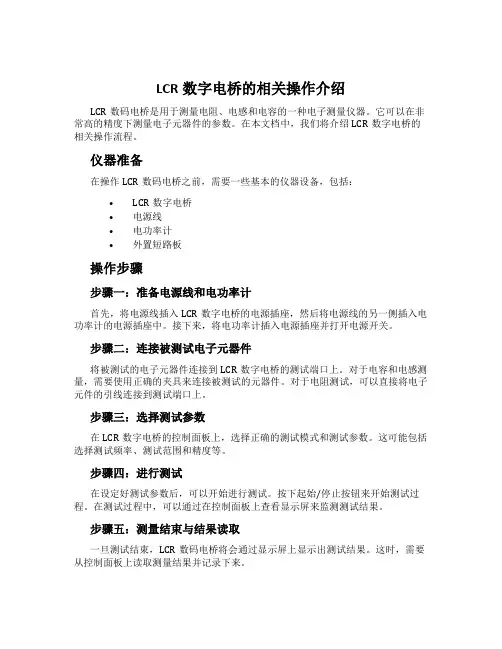

LCR数字电桥的相关操作介绍LCR数码电桥是用于测量电阻、电感和电容的一种电子测量仪器。

它可以在非常高的精度下测量电子元器件的参数。

在本文档中，我们将介绍LCR数字电桥的相关操作流程。

仪器准备在操作LCR数码电桥之前，需要一些基本的仪器设备，包括：•LCR数字电桥•电源线•电功率计•外置短路板操作步骤步骤一：准备电源线和电功率计首先，将电源线插入LCR数字电桥的电源插座，然后将电源线的另一侧插入电功率计的电源插座中。

接下来，将电功率计插入电源插座并打开电源开关。

步骤二：连接被测试电子元器件将被测试的电子元器件连接到LCR数字电桥的测试端口上。

对于电容和电感测量，需要使用正确的夹具来连接被测试的元器件。

对于电阻测试，可以直接将电子元件的引线连接到测试端口上。

步骤三：选择测试参数在LCR数字电桥的控制面板上，选择正确的测试模式和测试参数。

这可能包括选择测试频率、测试范围和精度等。

步骤四：进行测试在设定好测试参数后，可以开始进行测试。

按下起始/停止按钮来开始测试过程。

在测试过程中，可以通过在控制面板上查看显示屏来监测测试结果。

步骤五：测量结束与结果读取一旦测试结束，LCR数码电桥将会通过显示屏上显示出测试结果。

这时，需要从控制面板上读取测量结果并记录下来。

步骤六：清空测试结果并断电在测试完成后，清空测试结果并关闭LCR数码电桥。

此时，需要从电源插座上断开电源线，并从电功率计和LCR数码电桥上断开电源线。

注意事项在操作LCR数字电桥时需要注意以下几点：•在连接电子元器件时要注意正确连接并使用正确的夹具。

•在设定测试参数时，需要确保选择正确的测试模式和测试参数，以避免测试结果出现偏差。

•在测试前需要确保外置短路板已经插入，并已完成自校准程。

•操作过程中应注意安全，避免触摸电器元件，以免造成电击等事故发生。

结论LCR数字电桥是一种非常有用的电子元器件测量仪器。

在正确操作和使用的情况下，它能够以极高的精度测量电阻、电容和电感。

LCR （DF2811A ）数字电桥操作规范一、目的规范LCR 数字电桥测试仪的操作，指导测试作业。

二、适用范围适用于测试瓷片、贴片、插件电容、电阻、电感。

三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置；2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作；3：连接合适的测试夹具或测试电缆；4. 测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片进料检验作业指导书）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L ”，“C ”，“R “”C “后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、1KHZ 、10KHZ ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；6.2.0电阻测量操作步骤：通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L ”，“C ”，“R “”R “后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、1KHZ 、10KHZ ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的电源开关并联串联选择键 测试连接线 频率选择指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；6.3.0电感测量操作步骤通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L”，“C”，“R“”L“后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ、1KHZ、10KHZ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；7、待数据显示稳定后记录测试数据。

珠海君柏电子有限公司LCR （CH-6115）数字电桥操作规范一、目的1、规范LCR 数字电桥测试仪的操作，指导测试作业。

二、适用范围1、适用于测试瓷片、贴片、插件电容、电阻、电感。

三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置； 2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作； 3：连接合适的测试夹具或测试电缆；4：开机稳定后，对仪器执行开路和短路清零，如下图所示：4.0开路清零设置：4.1如上图（1）所示，按清零（ZERO ）键，箭头指向OPEN ，测试夹要求断开，再按确选择：OPEN清零键确认键认键，仪器开始进行开路清零。

4.2短路清零设置4.3如上图（2）所示，按清零（ZERO ）键，按“上下方向键”使箭头选定SHORT ，测试夹要求短路连接，再按确认键，仪器开始进行短路清零。

5、测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片产品进料检验规范）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：6.1.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,待机状态下按“下方向键”进行电容选取，先按“下方向键”屏幕上会显示（L/Q 、C/D 、R/Q ），选取C/D ；再按“左右方向键”依次进行频率、电压、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、120HZ 、1KHZ 、10KHZ 、40KHZ 、100KHZ ）；后按“左右方向键”进行电压（仪器所提供的电压分别为：0.10V 、0.25V 、0.30V 、1.00V ）设置，再按“左右方向键”进行串联并联选定，选择所需串并联状态（SERIES ：表示串联；PARALLEL ：表示并联，选中后箭头会指上对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；如图（3）所示：测试夹短路连接选择：SHORT确认键清零键设置参数如下：6.2.0电阻测量操作步骤：6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。

文件编号：版本/次：A/0 页码：1/1 文件名称：LCR 电桥操作规范生效日期一、人员要求：操作人员应为经过培训的实验室人员或者品质部人员。

二、仪器介绍：本仪器可用于测量电阻值、电容量和电感量。

三、开机前检查：1.检查仪器是否正常供电。

2.检查仪器测试端端口的接线是否正确。

四、开机后检查：1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：1.输入电压：220V/50HZ2.温度：0℃-55℃3.按测试需求设定为 L-Q(电感量测试)，C-D(电容量测试)，R-Q(电阻值测试)，Z-Q(阻抗测试)六、注意事项：1.做好设备日常维护保养。

2.为防止电击危险，在清洗前请将电源线拔下。

请使用干净布蘸少许清水对外壳和面板进行清洗。

不可清洁仪器内部。

不可使用溶剂（酒精或汽油等）对仪器进行清洗。

3.为了达到指定的精度，仪器需要预热至少 15 分钟。

4.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

5.操作结束或下班必须关闭电源。

6.点检要求：每周一次。

七、操作步骤：1.按要求执行开机前检查，检查无异常后开启仪器。

2.仪器启动后，按要求执行开机后检查。

3.仪器需要预热至少 15 分钟才能开始测试。

4.将需要测试的样品与仪器测试端进行连接。

5.检查参数设定，按要求设定参数（LQ,CD,RQ,ZQ）、频率（100Hz,120Hz,1kHz,10kHz）和信号源内阻（30Ω,100Ω），如非特殊要求，频率设定为1KHZ，型号源内阻为30Ω。

6.参数设定完成，即可进行测量。

7.操作结束或下班必须关闭电源。

编制审核批准。

一.圖示：
序號
名稱
說明
功能
1 型號
2 主參數顯示 五位數字顯示 顯示L 、C 、R
3 主參數選擇 三隻LED 指示 指示當前測量主參數
4 主參數單位 三隻LED 指示 指示當前測量主參數單位
5 付參數顯示 三位數字顯示 顯示損耗值D 或品質因數Q
6 付參數選擇 兩只LED 指示 指示當前測量付參數
7 清零單 清"0"鍵 該狀態首先短路校準，然後開路校準 8 鎖定鍵 量和程保持鍵 該狀態儀器量程處於鎖定狀時儀器測試速度最
高
9 LCR 鍵 主付參數選擇
將儀器選擇至所需參數測量狀態 10 頻率鍵 選擇100Hz ，1KHz 或10KHz
設定加於被測元件上之測量信號頻率
11 測試端 HD ，HS ，LS ，LD 測試信號端
HD ：電壓激勵高端 HS ：電壓取樣高端
LS ：電壓取樣低端 LD ：電壓激勵低端 12 電源開關
接至ON ，電源打開
13 接地端 接地線端 用於外接被測電容器之遮罩地線 14
方式鍵
選擇被測件為串聯或並聯方式
●
❍ ⏹
☐
☐
❑
❒
♦
○
11 ○
12 ○
13 ○
14 ○
15。
