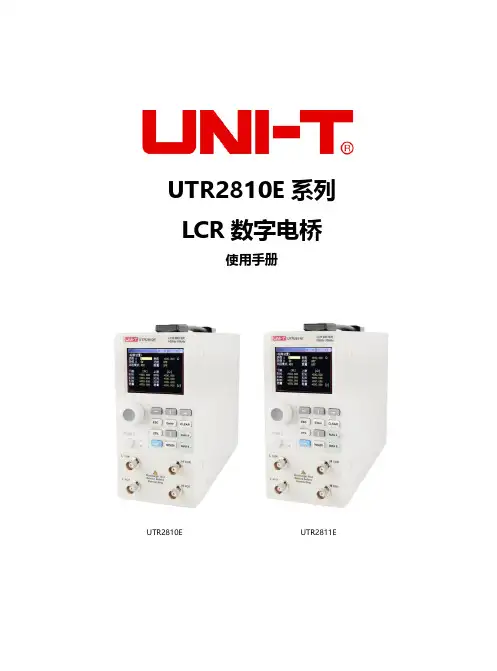

UTR2810E系列LCR数字电桥使用手册UTR2810E UTR2811E前言感谢您购置优利德LCR数字电桥,为了确保正确使用本仪器,在操作仪器之前请仔细阅读手册,特别是有关“安全信息”部分。
如已阅读完手册,建议您将此手册妥善保管,以便在将来使用过程中进行查阅。
版权信息UNI-T优利德科技(中国)股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护,包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有,受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T 是优利德科技(中国)股份有限公司(Uni-Trend Technology(China) Co.,Ltd)的注册商标。
保修服务仪器自购买之日起保修期壹年,在保修期内由于使用者操作不当而损坏仪器的,维修费及由于维修所引起的费用由用户承担,仪器由本公司负责终身维修。
如果原购买者自购该产品之日一年内,将该产品出售或转让给第三方,则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。
电源线及其他附件和保险丝等不受此保证的保护。
如果在适用的保修期内证明产品有缺陷,UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用,或用同等产品(由UNI-T决定)更换有缺陷的产品。
UNI-T作保修用途的部件、模块和更换产品可能是全新的,或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务,“客户”必须在适用的保修期内向UNI-T通报缺陷,并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心,同时预付运费并提供原购买者的购买证明副本。
如果产品要运到UNI-T维修中心所在国范围的地点,UNI-T应支付向客户送返产品的费用。
图中DUT为被测件,其阻抗用Zx表示,Rr为标准电阻器。
切换开关可分别测出两者的电压Ux与Ur,按照公式Zx = Ux/Ix = Rr * Ux/Ur,数字电桥微处理器分别将测出的Ux 和Ur对应于某一参考相量的同相量分量和正交分量经模数转换(A/D)器将其转化为数字量,再进行复数运算可得到组成被测阻抗Zx的电阻值与电抗值。
实验容及操作步骤
首先将电源线带IEC一端接到电桥左后方的IEC插座上,另一端插入电源插座上,搬动电桥左后方的船形开关,即使电桥通电。
通电后,显示器、量程及功能指示器随之变亮。
将电桥自动置于电感、电容测量档,并联等效及1KHz频率状态。
通过观察得知,部电路在加电后大约三至八秒钟后即能稳定,此时可进行测量。
然后将被测元件的接入并进行测量。
通常径向引线的元件可直接插入组合测试夹夹板,而接入特殊柔性引线的元件时,应借助夹板离合器进行,该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时,为避免扭折引线,可采用轴向转接头,先把这两个配件分别插入测试夹的两端,再将其间距调正到适合元件测量的位置,然后便将轴向引线元件插入两端
如需附图可将文档图纸压缩后上传。
一、实验目的1. 理解数字电桥的工作原理及其在交流参数测量中的应用。
2. 掌握数字电桥的操作方法,学会使用数字电桥测量交流电阻、电容和电感等参数。
3. 培养实验操作能力和数据分析能力。
二、实验原理数字电桥是一种精密的测量仪器,利用电桥平衡原理,通过调节电桥的四个臂,使得电桥达到平衡状态,从而实现被测电阻、电容或电感的测量。
在交流参数测量中,数字电桥通过改变交流信号的频率,实现对不同参数的测量。
三、实验仪器与设备1. 数字电桥一台2. 交流信号发生器一台3. 被测元件(电阻、电容、电感)4. 连接线若干5. 示波器一台(可选)四、实验步骤1. 准备工作:- 将数字电桥、交流信号发生器、被测元件和连接线准备好。
- 熟悉数字电桥的操作界面和功能。
2. 测量电阻:- 将被测电阻接入数字电桥的电阻测量端口。
- 调节交流信号发生器的频率,使其在电阻测量范围内。
- 打开数字电桥,设置测量模式为电阻测量。
- 调节电桥的四个臂,使电桥达到平衡状态。
- 记录电阻值。
3. 测量电容:- 将被测电容接入数字电桥的电容测量端口。
- 调节交流信号发生器的频率,使其在电容测量范围内。
- 打开数字电桥,设置测量模式为电容测量。
- 调节电桥的四个臂,使电桥达到平衡状态。
- 记录电容值。
4. 测量电感:- 将被测电感接入数字电桥的电感测量端口。
- 调节交流信号发生器的频率,使其在电感测量范围内。
- 打开数字电桥,设置测量模式为电感测量。
- 调节电桥的四个臂,使电桥达到平衡状态。
- 记录电感值。
5. 数据分析:- 对测量数据进行整理和分析,绘制测量曲线。
- 比较测量值与理论值,分析误差来源。
五、实验结果与分析1. 电阻测量:- 测量值与理论值基本吻合,误差在允许范围内。
2. 电容测量:- 测量值与理论值基本吻合,误差在允许范围内。
3. 电感测量:- 测量值与理论值基本吻合,误差在允许范围内。
六、实验总结1. 数字电桥是一种精度较高的测量仪器,适用于交流电阻、电容和电感的测量。
TH2839/A体积:400mm(W)x132mm(H)x425mm(D)净重:15kgTH2839系列精密LCR数字电桥性能特点■ 测试频率TH2839:20Hz-10MHzTH2839A:20Hz-5MHz■ 高精度:采用自动平衡电桥技术,四端对测试配置■ 高稳定性和一致性:高达15个测试量程配置■ 高速度:最快达5.6ms的测试速度■ 高分辨:7英寸,800×600分辨率■ 高功率:信号源:电压最大2Vrms,电流最大20mADC偏置:电压最高达±40V,电流最大100mA可通过外部DC BIAS偏置接口控制最多达6台TH1778系列偏流源,最大120A 独立电压源:±10V可编程输出■ 201点多参数列表扫描功能■ 图形化扫描功能■ 数学运算功能■ 变容二极管自动极性功能■ 一键截屏功能■ 一键记录功能■ 10档分选功能,分选结果声光报警■ 超大的存储空间:内置:40组设定文件扩展:可通过USB存储器存储500组设定文件、图像文件、数据记录文件■ 高兼容性:支持SCPI指令集,兼容KEYSIGHT E4980A、E4980AL、HP4284A 简要介绍■ TH2839/A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-10MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的一切测量要求,特别有利于测量低D电容器和高Q 电感器的测量。
四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2839/A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2839/A是电子元器件设计、检验、质量控制和生产测试的强有力工具。
它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。
数字电桥测量电感的原理

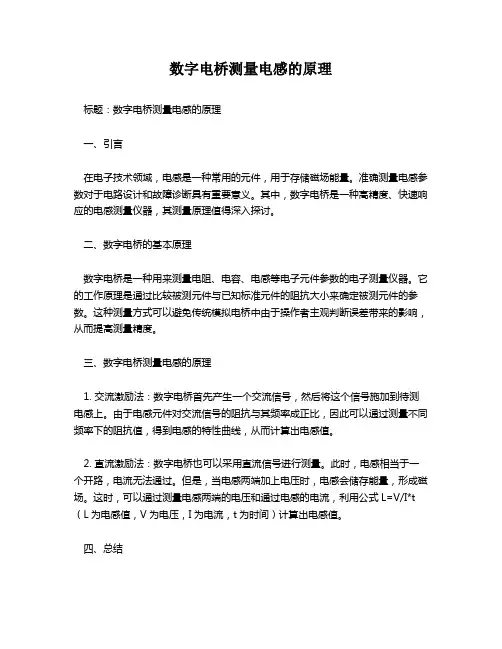

标题:数字电桥测量电感的原理
一、引言
在电子技术领域,电感是一种常用的元件,用于存储磁场能量。
准确测量电感参数对于电路设计和故障诊断具有重要意义。
其中,数字电桥是一种高精度、快速响应的电感测量仪器,其测量原理值得深入探讨。
二、数字电桥的基本原理
数字电桥是一种用来测量电阻、电容、电感等电子元件参数的电子测量仪器。
它的工作原理是通过比较被测元件与已知标准元件的阻抗大小来确定被测元件的参数。
这种测量方式可以避免传统模拟电桥中由于操作者主观判断误差带来的影响,从而提高测量精度。
三、数字电桥测量电感的原理
1. 交流激励法:数字电桥首先产生一个交流信号,然后将这个信号施加到待测电感上。
由于电感元件对交流信号的阻抗与其频率成正比,因此可以通过测量不同频率下的阻抗值,得到电感的特性曲线,从而计算出电感值。
2. 直流激励法:数字电桥也可以采用直流信号进行测量。
此时,电感相当于一个开路,电流无法通过。
但是,当电感两端加上电压时,电感会储存能量,形成磁场。
这时,可以通过测量电感两端的电压和通过电感的电流,利用公式L=V/I*t (L为电感值,V为电压,I为电流,t为时间)计算出电感值。
四、总结
数字电桥以其高精度、快速响应的特点,在电感测量中发挥着重要作用。
理解其测量电感的原理,不仅可以帮助我们更好地使用数字电桥,还有助于我们理解和设计包含电感的电路。
QS18A型万能交流电桥使用实验目的1.了解交流电桥的基本原理和特点;2.掌握交流电桥调节平衡的方法;3.测量电容,电感及其损耗.实验器材1.万能电桥(QS18A型),2.待测电容,电感实验内容用QS18A箱式万能电桥或数字电桥,测量上述电容和电感及各参数,比较测量结果与标称值间的百分误差.1.测量待测电容器的电容量及其损耗因数(1)将待测电容接在被测端钮上,(高电位接1,低电位接2).估计被测电容的大小,将"量程开关"旋转到合适的的量程上,"测量选择开关"放在"C"上,"损耗倍率开关"放在"D×0. 01"上,"损耗平衡盘"放在"1"左右,"损耗微调"逆时针旋到底.将"灵敏度调节"逆时针旋到底."拨动开关"置"内",则使用内部供给的1000Hz交流信号.(2)将灵敏度调节逐步增大,使电表指针偏转略小于满刻度.(3)首先调节电桥的读数盘,然后调节"损耗平衡盘",并观察电表的动向,使电表指0.再将灵敏度增大到指针小与满度,反复调节电桥读数盘和损耗平衡盘,直到灵敏度开到足够满足分辨出测量精度的要求,电表仍指0或接近于0,此时电桥达到最后平衡.则被测电容值=量程开关示值×电桥读数值(=读数+刻度盘值).损耗因数(D)=损耗倍率×损耗平衡值(4)重复上述步骤(3)5次,将测量结果填入表格1中.被测量次数12345平均值C1量程开关电桥读数损耗倍率损耗平衡C2量程开关电桥读数损耗倍率损耗平衡C2量程开关电桥读数损耗倍率损耗平衡2.测量待测电感的电感量及其损耗电阻,并计算其品质因数(1)将待测电感接在被测端钮上.估计被测电感的大小,将"量程开关"旋转到合适的的量程上,"测量选择开关"放在"L"上,"损耗倍率开关"放在"Q×1"上,"损耗平衡盘"放在"1"左右,"损耗微调"逆时针旋到底.将"灵敏度调节"逆时针旋到底."拨动开关"置"内".(2)将灵敏度调节逐步增大,使电表指针偏转略小于满刻度.(3)首先调节电桥的读数盘,然后调节"损耗平衡盘",并观察电表的动向,使电表指0.再将灵敏度增大到指针小与满度,反复调节电桥读数盘和损耗平衡盘,直到灵敏度开到足够满足分辨出测量精度的要求,电表仍指0或接近于0,此时电桥达到最后平衡.则被测电感值=量程开关示值×电桥读数值(=读数+刻度盘值).品质因数(Q)=损耗倍率×损耗平衡值.(4)重复上述步骤(3)5次,将测量结果填入自行设计的表格2中.注意事项(1)交流电桥测量时与电源的频率无关,但实践证明,电桥工作在1000Hz的频率下时,灵敏度最高,产生的测量误差也最小,因此,一般的交流电桥电源选取1000Hz的正弦交流电.(2)由于交流电桥的平衡需要同时满足两个条件,因此各臂的参量中至少要有两个是可以调节的,只有这两个被调节的参量,达到平衡时的数值,示零仪才指零.然而实际调节时总是先固定一个参量,使示零仪中的电流达到最小,然后,固定刚才调节的这个参量的数值,调节另一个,使示零仪中的电流达到最小值.为了将电桥调的完全平衡,必须反复调节这两个参量逐次逼近平衡.(3)空间杂散信号对示零仪的干扰:在交流电桥的调节中,很难出现示零仪确实指零的情况,即使电桥确已达到平衡,示零仪仍不指零,这说明仍有微小电流流过它,这是由于空间中存在的杂散交流信号进入了示零仪而造成的,如无线电信号,电机干扰,人体上带的交流信号,特别是市电50Hz的交流电更是显著.所以在交流电桥的调节中只能要求调节指零仪示数到不能再小的程度就认为电桥平衡了.这显然使电桥的不平衡和外界对示零仪的干扰混淆不清,实验操作过程中应设法消除或消弱外界的干扰.。
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTIONMANUAL香港龙威仪器仪表有限公司香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能,良好的性能,及便利的操作融为一体,可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术,可以长时间精确测量而无需专门调校。
为保证仪器的精确测量,可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二.使用前的注意事项2.1 检查电源电压LW2812C/LW2811C由220V±10%的交流电压(交流频率为50Hz)供电,电源插座于仪器后面板,保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行:·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽)·装上慢融式,1A,250V保险丝。
·再把保险座外盖装上即可。
警告:为避免雷击,请使用接地交流电源插座。
警告:为避免人员伤害,在装卸保险丝时把电源线先拔除。
2.2 操作环境LW2812C/LW2811C可正常工作的室温范围是0℃到40℃。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量,因为测量的结果可能会受到影响而失去精确度。
2.3 仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所,以免仪器因过热而损坏。
2.4 仪器测试夹具或测试电缆应保持清洁,以保证测试件接触良好。
图一LW2812C/LW2811C前面板图(1) 电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯,用于指示当前测量参数,L、C、R。
(3) 主参数显示五位LED数码管,用于显示L、C、R参数值。

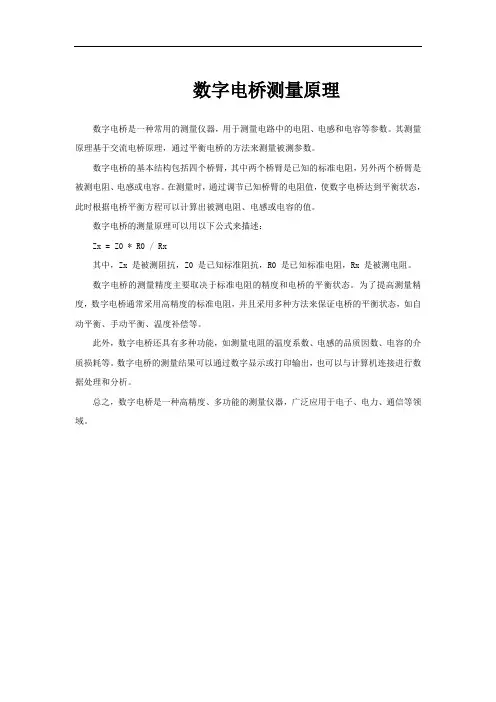

数字电桥测量原理
数字电桥是一种常用的测量仪器,用于测量电路中的电阻、电感和电容等参数。
其测量原理基于交流电桥原理,通过平衡电桥的方法来测量被测参数。
数字电桥的基本结构包括四个桥臂,其中两个桥臂是已知的标准电阻,另外两个桥臂是被测电阻、电感或电容。
在测量时,通过调节已知桥臂的电阻值,使数字电桥达到平衡状态,此时根据电桥平衡方程可以计算出被测电阻、电感或电容的值。
数字电桥的测量原理可以用以下公式来描述:
Zx = Z0 * R0 / Rx
其中,Zx 是被测阻抗,Z0 是已知标准阻抗,R0 是已知标准电阻,Rx 是被测电阻。
数字电桥的测量精度主要取决于标准电阻的精度和电桥的平衡状态。
为了提高测量精度,数字电桥通常采用高精度的标准电阻,并且采用多种方法来保证电桥的平衡状态,如自动平衡、手动平衡、温度补偿等。
此外,数字电桥还具有多种功能,如测量电阻的温度系数、电感的品质因数、电容的介质损耗等。
数字电桥的测量结果可以通过数字显示或打印输出,也可以与计算机连接进行数据处理和分析。
总之,数字电桥是一种高精度、多功能的测量仪器,广泛应用于电子、电力、通信等领域。

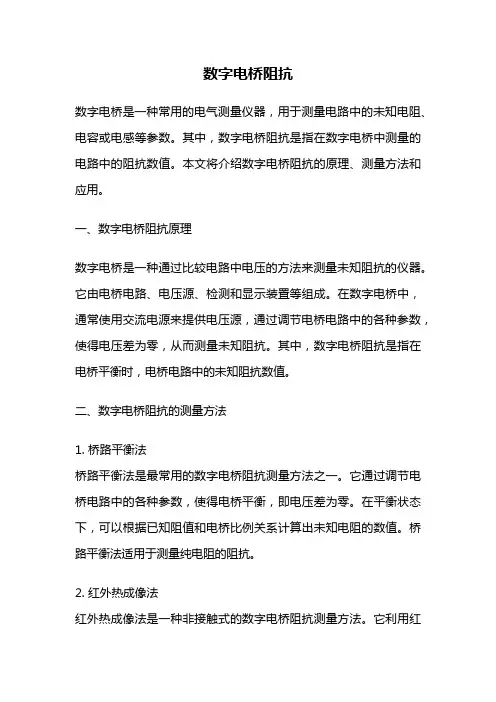

数字电桥阻抗数字电桥是一种常用的电气测量仪器,用于测量电路中的未知电阻、电容或电感等参数。
其中,数字电桥阻抗是指在数字电桥中测量的电路中的阻抗数值。
本文将介绍数字电桥阻抗的原理、测量方法和应用。
一、数字电桥阻抗原理数字电桥是一种通过比较电路中电压的方法来测量未知阻抗的仪器。
它由电桥电路、电压源、检测和显示装置等组成。
在数字电桥中,通常使用交流电源来提供电压源,通过调节电桥电路中的各种参数,使得电压差为零,从而测量未知阻抗。
其中,数字电桥阻抗是指在电桥平衡时,电桥电路中的未知阻抗数值。
二、数字电桥阻抗的测量方法1. 桥路平衡法桥路平衡法是最常用的数字电桥阻抗测量方法之一。
它通过调节电桥电路中的各种参数,使得电桥平衡,即电压差为零。
在平衡状态下,可以根据已知阻值和电桥比例关系计算出未知电阻的数值。
桥路平衡法适用于测量纯电阻的阻抗。
2. 红外热成像法红外热成像法是一种非接触式的数字电桥阻抗测量方法。
它利用红外热像仪测量电路中的温度分布,通过热阻和热导率等参数计算出电路中的阻抗数值。
红外热成像法适用于测量高温、高压或难以接触的电路。
3. 电容法电容法是一种通过测量电容值来计算电路阻抗的方法。
在数字电桥中,可以通过测量电容器的电容值和已知电容值的比例来计算出电路中的未知阻抗。
电容法适用于测量电容器、电缆等电路元件的阻抗。
三、数字电桥阻抗的应用数字电桥阻抗广泛应用于电子、通信、仪器仪表等领域。
以下是一些常见的应用场景:1. 电子元件测试数字电桥阻抗可以用于测试电子元件的阻抗数值,如电阻、电容、电感等。
通过测量元件的阻抗,可以评估元件的质量和性能。
2. 电路故障诊断数字电桥阻抗可以用于电路故障的诊断。
通过测量电路中各个部分的阻抗,可以确定故障的位置和原因,有助于维修和调试电路。
3. 电力系统检测数字电桥阻抗可以用于电力系统的检测和监测。
通过测量电力系统中的阻抗,可以评估系统的稳定性和安全性,提高电力系统的运行效率和可靠性。

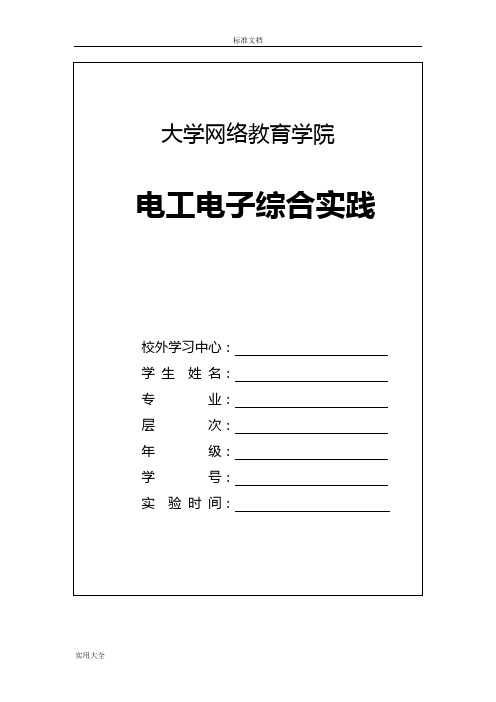

四川大学网络教育学院实验报告实验名称: 电工电子综合实践9001学习中心万州奥鹏中心姓名刘德春学号************实验内容:一、L、C元件上电流电压的相位关系二、虚拟一阶RC电路三、用数字电桥测交流参数.四、算术运算电路五、计数器六、触发器实验报告一L、C元件上电流电压的相位关系院校:四川大学电气信息学院专业:电气工程及其自动化实验人:刘德春,同组人:戴晓冬时间:2010年2月6日一、实验目的1、在正弦电压激励下研究L、C元件上电流,电压的大小和它们的相位关系,以及输入信号的频率对它们的影响。
2、学习示波器、函数发生器以及数字相位仪的使用二、仪器仪表目录1、交流电流表、交流电压表2、数字相位计三、实验线路、实验原理和操作步骤操作步骤:1、调节ZH-12实验台上的交流电源,使其输出交流电源电压值为220V。
2、按电路图接线,先自行检查接线是否正确,并经教师检查无误后通电3、用示波器观察电感两端电压u L和电阻两端u R的波形,由于电阻上电压与电流同相位,因此从观察相位的角度出发,电阻上电压的波形与电流的波形是相同的,而在数值上要除以“R”。
仔细调节示波器,观察屏幕上显示的波形,并将结果记录操作步骤:1、调节ZH-12实验台上的交流电源,使其输出交流电源电压值为24V。
2、按图电路图接线,先自行检查接线是否正确,并经教师检查无误后通电。
3、用示波器的观察电容两端电压u C和电阻两端电压u R的波形,(原理同上)。
仔细调节示波器,观察屏幕上显示的波形四、实验结果:1、在电感电路中,电感元件电流强度跟电压成正比,即I∝U.用1/(X L)作为比例恒量,写成等式,就得到I=U/(X L)这就是纯电感电路中欧姆定律的表达式。
电压超前电路90°。
分析:当交流电通过线圈时,在线圈中产生感应电动势。
根据电磁感应定律,感应电动势为die L dt=-(负号说明自感电动势的实际方向总是阻碍电流的变化)。
图中DUT为被测件,其阻抗用Zx表示,Rr为标准电阻器。
切换开关可分别测出两者的电压Ux与Ur,按照公式Zx = Ux/Ix = Rr * Ux/Ur,数字电桥微处理器分别将测出的Ux 和Ur对应于某一参考相量的同相量分量和正交分量经模数转换(A/D)器将其转化为数字量,再进行复数运算可得到组成被测阻抗Zx的电阻值与电抗值。
实验容及操作步骤
首先将电源线带IEC一端接到电桥左后方的IEC插座上,另一端插入电源插座上,搬动电桥左后方的船形开关,即使电桥通电。
通电后,显示器、量程及功能指示器随之变亮。
将电桥自动置于电感、电容测量档,并联等效及1KHz频率状态。
通过观察得知,部电路在加电后大约三至八秒钟后即能稳定,此时可进行测量。
然后将被测元件的接入并进行测量。
通常径向引线的元件可直接插入组合测试夹夹板,而接入特殊柔性引线的元件时,应借助夹板离合器进行,该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时,为避免扭折引线,可采用轴向转接头,先把这两个配件分别插入测试夹的两端,再将其间距调正到适合元件测量的位置,然后便将轴向引线元件插入两端
如需附图可将文档图纸压缩后上传。
