2023REPORTING 接触器ppt课件•接触器基本概念与原理•常见接触器类型及其特点•接触器主要参数与性能指标•选型与应用注意事项•接触器在电路中的作用与实例分析•现代新型接触器发展趋势及前景展望目录20232023REPORTINGPART01接触器基本概念与原理接触器定义及作用定义接触器是一种用于远程控制电路的电器，具有频繁通断负载电路的能力。

作用在电路中，接触器主要起到接通、分断负载电路的作用，同时可以实现远距离控制、自动控制等功能。

工作原理与结构组成工作原理当接触器线圈通电后，线圈电流产生的磁场使静铁心产生电磁吸力吸引衔铁，并带动触点动作，从而接通或分断电路。

结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

其中电磁系统包括线圈、铁心，是接触器的重要组成部分，用于产生磁场并驱动触点动作；触点系统是执行元件，用于接通或分断电路；灭弧系统用于在切断感性负载时，将电弧熄灭。

接触器分类及特点分类根据操作方式可分为电磁操作式、永磁操作式等；根据触点类型可分为交流接触器和直流接触器等。

特点接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻、维护方便等特点。

同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。

2023REPORTINGPART02常见接触器类型及其特点工作原理优点缺点应用领域01020304利用电磁铁产生磁场，吸引衔铁动作，从而控制触点的通断。

结构简单、价格便宜、使用广泛。

噪音大、易磨损、需要定期维护。

适用于一般负载的通断控制，如电动机、照明等。

工作原理优点缺点应用领域利用永久磁铁的磁场，通过控制线圈的电流来改变磁场强度，从而控制触点的通断。

价格较高、对控制精度要求高。

节能、环保、寿命长、噪音小。

适用于需要频繁通断、对噪音和节能要求高的场合，如电梯、空调等。

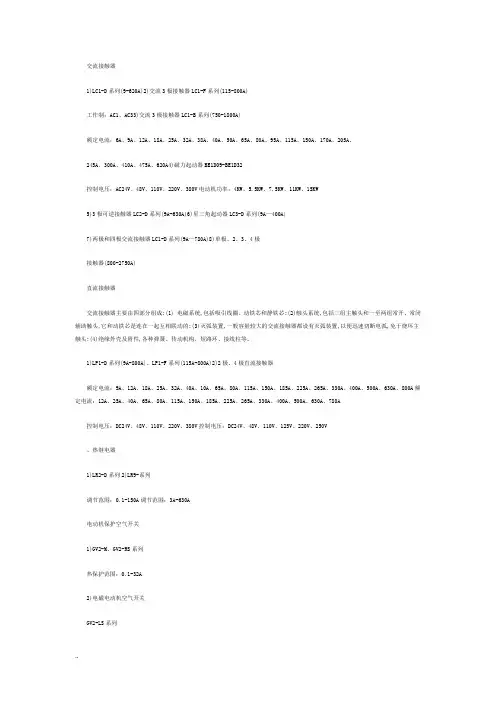

交流接触器1)LC1-D系列(9-620A)2)交流3极接触器LC1-F系列(115-800A)工作制：AC1、AC33)交流3极接触器LC1-B系列(750-1800A)额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A4)磁力起动器BE1D09-BE1D32控制电压：AC24V、48V、110V、220V、380V电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5)3极可逆接触器LC2-D系列(9A-630A)6)星三角起动器LC3-D系列(9A—400A)7)两极和四极交流接触器LC1-D系列(9A—780A)8)单极、2、3、4极接触器(800-2750A)直流接触器交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

1)LP1-D系列(9A-800A)、LP1-F系列(115A-800A)2)2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A额定电流：12A、25A、40A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、780A控制电压：DC24V、48V、110V、220V、380V控制电压：DC24V、48V、110V、125V、220V、250V、热继电器1)LR2-D系列2)LR9-系列调节范围：0.1-150A调节范围：3A-630A电动机保护空气开关1)GV2-M、GV2-RS系列热保护范围：0.1-32A2)电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3)电动机起动器(K接触器+GV2)GA2-M系列型号名称技术参数辅助接点LC1-D0610*5NN系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5NN系列中间继电器4NOLR2-D1301NN系列热继电器0.1~0.16ALC1-D0910**CA、D系列接触器、热继电器380V AC/9A 4KWINOCA2-DN40**CD系列中间继电器4NOLR2-D1301CD系列热继电器0.10~0.16AD09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC配用LC1-D09-F780 LP1-D09-F780正面安装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮 1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO施耐德接触器工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
