交流接触器知识培训(1)

5、JZC4使用在电力控制回路中作信号传递，信号控制（接通和分断）及放大之用。 6、F4控制回路旳连接触头，F5合用于信号有延时旳场合。 三、产品上出现旳数字和字母 1、1L1、3L2、5L3为进线端，2T1、4T2、6T3为出线端。
型号如：NC1- 1810，18指额定电流为18A，10指带一对常开辅助触头， 13、14（NO）为常开辅助触头，21、22（NC）为常闭辅助触头， A1、A2为线圈接线端。 2、线圈上打印旳额定控制电源电压Us及代号
六、触头偏移 动、静触头中心线不在一条直线上时，动、静触头中心线之间旳距离即触头偏移。触头偏移 后动静触头旳接触面积降低，引起触头温升过高，烧损触头。
七、吸合释放电压 原则上要求85%～110%US 内控原则（出厂检验细则）上要求最低吸合电压为78%留有余量，当电压到达110%US时， 零部件不致于损坏，根据实际电网电压变化得来。 释放电压：20%～75%US，释放电压过高使接触器不可靠，当实际电压降得较低时希望接触 器能断开线路以保护被控电器。
=4.5 3.公差范围 △= 0.122+0.142+0.142+0.162
=0.28 =±0.14 4.拟定 CJX2-25ZK=4.5±0.14
总程
1.链图
L3
L4
L5
L2 L1
序号 名称 图号
标注尺寸 备注
L1
衔铁 5ZTJ.612.163 22.1±0.05
L2
基座 8ZTJ.024.019 8.7±0.07
八、耐压 抽检时1min 2500V，出厂检验 1s 2500v。 部位：当接触器闭合时，相间及相对地；当接触器断开时，连接在一起旳进线端与连接在一 起旳出线端。
九、电气间隙、爬电距离 电气间隙：根据额定绝缘电压，操作过电压等拟定， 爬电距离主要与污染等级有关。

2024/1/24
额定电流
指接触器主触头在额定电 压下能长期通过的最大电 流，常用等级有5A、10A、 20A、40A、60A等。
额定频率
我国规定为50Hz或60Hz， 接触器应能在该频率下正 常工作。
8
触点容量及接通分断能力
触点容量
触点材料
指接触器主触头在额定电压和电流下 所能断开或闭合的最大功率，通常以 kVA或kW表示。
在操作交流接触器时，要保持清醒的头脑，避免疲劳、酒后或情绪不稳定时进行操 作。
仔细核对设备名称、编号和位置，确保操作的正确性。
2024/1/24
在进行接触器合闸或分闸操作时，要观察相关指示灯和仪表的变化，确认操作是否 成功。
21
应急处理措施
若发现交流接触器出现异常或故 障，应立即切断电源，停止使用， 并及时报告专业人员进行处理。
工作原理
交流接触器利用电磁原理工作，当线圈通电时，产生磁场吸引 铁芯，使触点闭合；当线圈断电时，磁场消失，铁芯释放，触 点断开。
结构组成
交流接触器主要由电磁系统、触点系统、灭弧系统和辅助部件 等组成。其中电磁系统包括线圈、铁芯和衔铁等；触点系统包 括主触点和辅助触点；灭弧系统用于熄灭断开电路时产生的电 弧。
滑或更换部件。
弹簧失效
弹簧疲劳或损坏导致动作失灵， 需更换弹簧。
传动机构故障
传动机构损坏或松动导致动作 不灵活，需检查、紧固或更换
部件。
辅助触头故障
辅助触头接触不良或损坏导致 动作失灵，需清洗、调整或更
换辅助触头。
2024/1/24
14
CHAPTER 04
维护保养策略与实践操作指 南
2024/1/24
能越好。
2024/1/24

铁芯噪声过大
铁芯间隙过大或短路环断裂。排除方 法：调整铁芯间隙或更换短路环。
动作不灵活
由于机械部分卡阻或润滑不良导致动 作不灵活。排除方法：检查并清洁机 械部分，加注润滑油。
04
交流接触器的维护与保养
日常维护与保养
01
02
03
保持接触器清洁
定期清除接触器表面的灰 尘和污垢，确保散热良好。
检查紧固件
定期维护
定期检查接触器的触头、灭弧装置等部件， 确保其完好无损、动作灵活。
避免频繁操作
尽量避免频繁操作接触器，以免触头过热或 烧蚀。
交流接触器的常见故障与排除方法
触头接触不良
触头表面氧化或烧蚀，导致触头接触 电阻增大。排除方法：清理触头表面 或更换触头。
线圈烧毁
线圈绝缘层老化或过载运行导致线圈 烧毁。排除方法：更换线圈或整个接 触器。
主触头用于接通和断开主电路， 辅助触头用于控制电路的通断。
触头系统的动作由电磁系统和 机械传动机构控制，要求具有 稳定的接触电阻和良好的导电 性能。
灭弧系统工作原理
灭弧系统是交流接触器的重要组成部 分，用于熄灭触头断开时产生的电弧， 防止电弧烧坏触头和绝缘材料。
灭弧系统的性能直接影响交流接触器 的使用寿命和可靠性，要求具有高效 的灭弧能力和较小的维护工作量。
负载类型
根据负载类型（如电动机、电 热等）选择合适的接触器，以 满足不同的负载需求。
品牌与质量
选择知名品牌、质量可靠的接 触器，以确保性能稳定、使用
寿命长。
交流接触器的使用注意事项
安装环境
确保接触器安装在干燥、通风良好、无剧烈 振动和无腐蚀性气体的环境中。
接线规范
严格按照接线图规范接线，确保电源进线接 在静触头上，负载接在动触头上。

需考虑降容使用，防止 因空气稀薄导致接触器
温升过高。
高温环境
需选择具有耐高温性能 的接触器，确保在高温 环境下能够正常工作。
潮湿环境
需选择具有防潮性能的 接触器，避免因潮湿导 致绝缘性能下降和触点
腐蚀。
腐蚀性气体环境
需选择具有防腐蚀性能 的接触器，确保在腐蚀 性气体环境下能够长期
稳定运行。
03
安装、使用与维护保 养方法
05
选型优化建议及案例 分析
针对不同负载类型选型建议
01
02
03
阻性负载
选用具有较小接触电阻和 良好耐热性能的接触器， 如银合金触点接触器。
感性负载
应选用具有较大容量和较 高分断能力的接触器，如 直流激磁的交流接触器。
容性负载
需选用具有较大容量和较 高耐压水平的接触器，如 真空接触器。
提高使用寿命和可靠性策略部署
交流接触器知识培 训大全ppt课件
目 录
• 交流接触器基本概念与原理 • 交流接触器分类与选型 • 安装、使用与维护保养方法 • 常见故障诊断与排除技巧 • 选型优化建议及案例分析 • 总结回顾与展望未来发展趋势
01
交流接触器基本概念 与原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通 和切断主电路及大容量控制电路的 电器。
线圈烧毁原因及预防措施
线圈匝间短路
由于线圈绝缘损坏或老化，导致 匝接触器，并定期检查和更换损
坏的线圈。
线圈过载
由于接触器长时间工作在过载状 态下，使线圈电流超过额定值， 导致线圈烧毁。应合理选择接触
器容量，避免过载运行。
线圈断路
由于线圈接线端子松动或脱落， 导致线圈断路，使接触器无法正 常工作。应定期检查接线端子，

8 电容器用接触器的选用
接触器接通电容器组时，在接通瞬间会产生一个大 电流的浪涌冲击电流，这对承担控制任务的接触 器来说是致命的。一般都要求接触器降容使用。 如何控制合闸涌流 。CJ16（19）系列（ CJ16B （ 19B ）系列）切换电容器接触器专为切换电容 器而设计，并采用了串联电阻抑制涌流的措施。
4 笼型感应电动机AC－3使用类别用 接触器的选用
电动机有笼型和绕线型电动机，其使用类别分别为 AC－2，AC－3和AC－4，因此，对不同型式和使 用类别的电动机用选用不同结构的接触器。 笼型电动机的起动电流约为6倍电动机额定电流Ie， 接触器分断电流为电动机额定电流Ie。其使用类别 分别为AC－3 。 选用的方法有查表法和查选用曲线法 。
无感或微感负载、电阻炉
绕线式感应电动机的起动、分断
AC－3
AC－4 转、点动
笼型感应电动机的起动、运转中分断
笼型感应电动机的起动、反接制动或反向运
AC－5a AC－5b AC－6a
放电灯的通断 白炽灯的通断 变压器的通断 电容器组的通断 家用电器和类似用途的低感负载 家用的电动机负载 具有手动复位过载脱扣器的密封制
六 交流接触器常见故障及处理办法
故障现象
不动或 动作不
可能原因
1. 电源电压过低或波动过大 2. 操作回路电源容量不足或发 生断线、接线错误及控制触头接 触不良 3. 控制电源电压与线圈电压不 符 4. 产品本身受损（如线圈断线 或烧毁，机械可动部分被卡死， 转轴歪斜等） 5. 触头弹簧压力与超程过大 6. 电源离接触器太远，连接导 线太细
2 控制照明设备用接触器的选用
照明设备的类型很多，不同类型的照明设备，起 动电流和起动时间也不一样。此类负载为使用类 别AC－5a或AC－5b。如起动时间很短，可选择 其约定发热电流Ith等于照明设备工作电流Ie的1.1 倍即可，起动时间稍长以及功率因数较低的，可 选择其约定发热电流比照明设备的工作电流更大 一些。

第五章 接触器的选用
• 电容器用接触器的选用 接触器接通电容器组时，在接通瞬间会产生一个大 电流的浪涌冲击电流，这对承担控制任务的接触 器来说是致命的。一般都要求接触器降容使用。 如何控制合闸涌流 。CJ16（19）系列（ CJ16B （ 19B ）系列）切换电容器接触器专为切换电容 器而设计，并采用了串联电阻抑制涌流的措施。
第七章 交流接触器的常见故障、诊断与处理办法
交流接触器由于量大面广，操 作频繁。故障概率相对较高，我们 在碰到问题时要区别对待，具体问 题具体分析，做到心中有数，有的 放矢。下表列出了一些接触器常见 故障、诊断与处理办法。
第七章 交流接触器的常见故障、诊断与处理办法
故障现象 可能原因 1. 电源电压过低或波动过大 2. 操作回路电源容量不足或发生 断线、接线错误及控制触头接触 不良 3. 控制电源电压与线圈电压不符 4. 产品本身受损（如线圈断线或 烧毁，机械可动部分被卡死，转 轴歪斜等） 5. 触头弹簧压力与超程过大 6. 电源离接触器太远，连接导线 太细 1. 触头弹簧压力过大 2. 触头熔焊 3. 机械可动部分被卡死，转轴歪 斜 4. 反力弹簧损坏 5. 铁心极面有油污或灰尘 6. E型铁心使用时间太长，去磁气 隙消失，剩磁增大，使铁心不释 放 处理办法 1. 调节电源电压 2. 增加电源容量，纠正、 修理控制触头 3. 更换线圈 4. 更换线圈，排除卡住故 障 5. 按要求调整触头参数 6. 更换较粗的连接导线
2007年6月
目录
• • • • • • • • 概念 产品基本知识 产品结构及主要参数 产品型号含义和典型产品介绍 接触器的选用 安装及使用 常见故障及处理办法 主要产品的竞争优、劣势
第一章 概
念
• 相关概念 接触器的定义：仅有一个起始位置，能接通、承 载和分断正常电路条件（包括过载运行条件）下 的电流的一种非手动操作的机械开关电器。 • 符合的标准 国家标准GB14048.4-2003《低压开关设备和控 制设备 低压机电式接触器和电动机起动器》。或 国际标准IEC60947－4－1：2000标准。

谢谢！
交流接触器(课用)讲解学习
1、纪律是管理关系的形式。——阿法 纳西பைடு நூலகம் 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

交流接触器1)LC1-D系列(9-620A)2)交流3极接触器LC1-F系列(115-800A)工作制：AC1、AC33)交流3极接触器LC1-B系列(750-1800A)额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A4)磁力起动器BE1D09-BE1D32控制电压：AC24V、48V、110V、220V、380V电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5)3极可逆接触器LC2-D系列(9A-630A)6)星三角起动器LC3-D系列(9A—400A)7)两极和四极交流接触器LC1-D系列(9A—780A)8)单极、2、3、4极接触器(800-2750A)直流接触器交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

1)LP1-D系列(9A-800A)、LP1-F系列(115A-800A)2)2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A额定电流：12A、25A、40A、65A、80A、115A、150A、185A、225A、265A、330A、400A、500A、630A、780A控制电压：DC24V、48V、110V、220V、380V控制电压：DC24V、48V、110V、125V、220V、250V、热继电器1)LR2-D系列2)LR9-系列调节范围：0.1-150A调节范围：3A-630A电动机保护空气开关1)GV2-M、GV2-RS系列热保护范围：0.1-32A2)电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3)电动机起动器(K接触器+GV2)GA2-M系列型号名称技术参数辅助接点LC1-D0610*5NN系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5NN系列中间继电器4NOLR2-D1301NN系列热继电器0.1~0.16ALC1-D0910**CA、D系列接触器、热继电器380V AC/9A 4KWINOCA2-DN40**CD系列中间继电器4NOLR2-D1301CD系列热继电器0.10~0.16AD09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC配用LC1-D09-F780 LP1-D09-F780正面安装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮 1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO施耐德接触器工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。

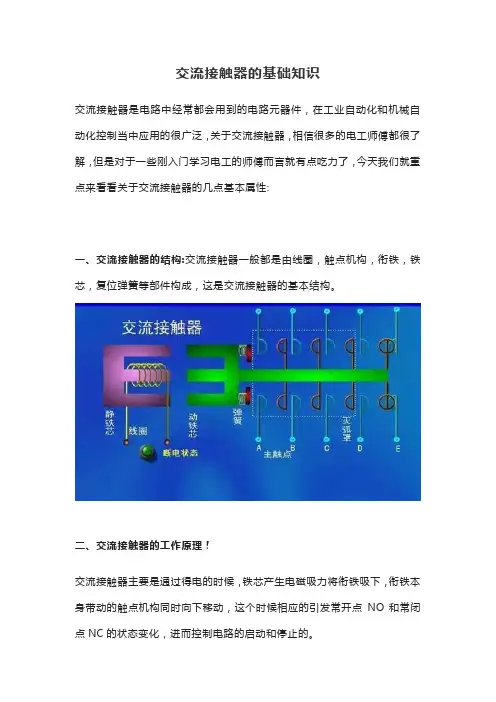

交流接触器的基础知识交流接触器是电路中经常都会用到的电路元器件，在工业自动化和机械自动化控制当中应用的很广泛，关于交流接触器，相信很多的电工师傅都很了解，但是对于一些刚入门学习电工的师傅而言就有点吃力了，今天我们就重点来看看关于交流接触器的几点基本属性:一、交流接触器的结构:交流接触器一般都是由线圈，触点机构，衔铁，铁芯，复位弹簧等部件构成，这是交流接触器的基本结构。

二、交流接触器的工作原理！交流接触器主要是通过得电的时候，铁芯产生电磁吸力将衔铁吸下，衔铁本身带动的触点机构同时向下移动，这个时候相应的引发常开点NO和常闭点NC的状态变化，进而控制电路的启动和停止的。

三、交流接触器的使用方法:1，交流接触器的额定电压！交流接触器有不同的额定电压，我们经常用的是220V或者380V交流接触器，在接线使用的过程中一定要分清楚电压等级，看清是220还是380，不然很容易烧坏交流接触器！2，交流接触器的主触点！交流接触器的主触点一般都用在主电路里面，主触点的主要作用是对电路特别是电动机进行启动和停止的控制，另外主触点都是常开点NO，经常用L1–L2–L3表示三相电源进线，用T1-T2-T3表示输出的负载接线，使用过程中一定要分清楚！3，交流接触器辅助触点。

辅助触点可以分为常开点NO和常闭点NC，NO常开点通常用作交流接触器自身的互锁电路，和启动按钮并联，在启动按钮弹开的时候，可以保持电路运行！NC常闭点通常用作交流接触器的互锁电路，2个或者多个接触器共同使用的时候，可以使用接触器的互锁电路，互锁的主要目的是不让电动机同时运行。

补充:交流接触器辅助触点NO和NC除了自锁和互锁的功能外，还可以进行信号的传递。

举个最简单的例子:交流接触器控制电动机的停止和运行，这个时候NO辅助点可以串联一个LED指示灯，用来表示电路运行，NC也可以串联一个LED指示灯，用来表示电路停止，这都是交流接触器辅助触点NO和NC的传递信号的功能！。

变压器额定工 作电流 Ie(A)
变压器额定功率 Se(KVA) 220V 11 20 25 40 50 380V 20 30 40 70 90
变压器一侧短路电流 Id(A) 220V 300 450 600 1050 1800 380V 300 450 600 1050 1800
CJ20－63 CJ20－100 CJ20－160 CJ20－250 CJ20－250
4 工作原理
当线圈通电后衔铁被吸动，电磁系统的 吸力克服反作用弹簧及触头弹簧的反作用力， 动触头和静触头接通，主电路接通。当线圈 断电时，衔铁和动触头在反作用力作用下运 动，触头断开并产生电弧，电弧在触头回路 电动力及气动力的驱动下，在灭弧室中受到 强烈冷却去游离而熄灭，主电路最后切断。
二 接触器的使用类别及典型负载
2.2 照明装置
当接通照明装置中的白炽灯负载时，有较大的 冲击电流产生，约为额定电流的15倍，若考虑到容 许电压升高10％，电流也将相应增加，其使用类别 被划分在AC－5b中。 其它不同的照明灯，其接通时的冲击电流值和 起动时间不同，负载功率因数也不等于1。它们被划 分在AC-5a。
2.3 低压变压器负载
1、接触器的串并联使用 、 有许多用电设备是单相负载，因此，可将多极接触器的几个极并联 使用。如电阻炉、电焊变压器等。当用几个极并联起来使用时，可以选 用较小容量的接触器。但必须注意，并联后接触器的约定发热电流并不 完全与并联的极数成正比。这是由于积极动、静触头回路的电阻值不一 定完全相等，以致使流过积极的电流不是平均分配。所以，两析并联后 电流只可增加到1.8倍，三极并联后，电流只可增加到2～2.4倍。 另 外，需要指出，由于并联后的各极触头不可能同时接通和断开，因此， 不能提高接通和分断能力。有时，可将接触器的几个极串联起来使用， 由于触头断口的增多可以将电弧分割成许多段，提高了灭弧能力，加速 电弧的熄灭。所以几个极串联后可以提高其工作电压，但不能超过接触 器的额定绝缘电压。串联后的接触器的约定发热电流和额定工作电流不 会改变。

操作频率
环境条件
根据预期的操作频率选择交流接触器，高 频率操作可能要求更快的动作时间和较低 的残留电压。
考虑使用环境条件（如温度、湿度、海拔 高度等）对交流接触器性能的影响，选择 能够在恶劣环境下稳定工作的型号。
使用注意事项
安装与接线
按照制造商的指南正确安装和 接线交流接触器，确保所有连 接牢固可靠，遵循安全规范。
绿色环保
总结词
随着环保意识的不断提高，未来交流接 触器将更加注重绿色环保设计。采用环 保材料和节能技术，降低能耗和减少对 环境的影响是未来交流接触器发展的重 要方向。
VS
详细描述
绿色环保的交流接触器设计将注重采用可 再生能源、高效节能技术和环保材料，以 降低能耗和减少对环境的影响。同时，产 品的生命周期结束后，可以进行回收再利 用，实现资源的可持续利用。
具有高电流容量、低价格、易于 维护等优点，广泛应用于工业自 动化控制系统中。
工作原理
工作原理
交流接触器利用电磁感应原理，通过 电磁铁吸合衔铁来接通或断开主电路 。
动作过程
当线圈通电后，产生磁场吸合衔铁， 使触点闭合或断开，从而接通或断开 主电路。
交流接触器的分类
01
02
03
04
按额定电流分
可分为大、中、小三种规格， 分别为20A、40A、60A等。
在这些领域中，交流接触器主要用于控制各种电气设备和自 动化装置的电源通断，保证设备的正常运行和安全可靠。
03
交流接触器的选择与使用
选择原则
额定电流与电压
负载类型
根据电路的电流和电压需求选择合适的交 流接触器，确保其能够承受负载电流和电 压。
考虑负载类型（如电动机、加热器等）以 选择适合的交流接触器，不同负载类型可 能需要不同的触头容量和灭弧方式。
