LTE规划设计介绍

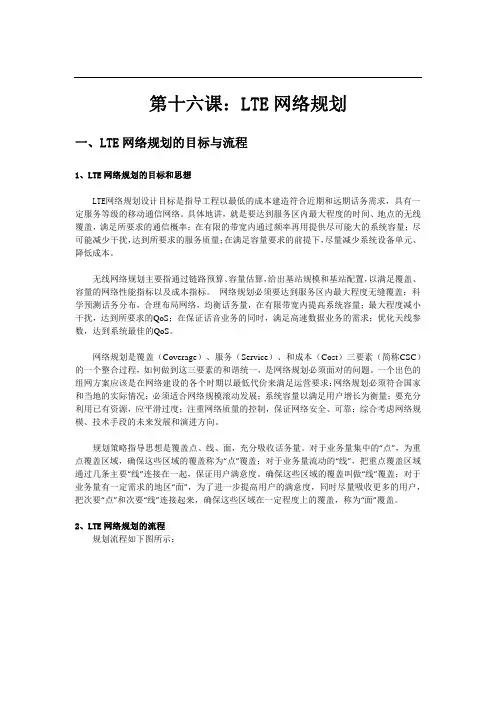

第十六课：LTE网络规划一、LTE网络规划的目标与流程1、LTE网络规划的目标和思想LTE网络规划设计目标是指导工程以最低的成本建造符合近期和远期话务需求，具有一定服务等级的移动通信网络。

具体地讲，就是要达到服务区内最大程度的时间、地点的无线覆盖，满足所要求的通信概率；在有限的带宽内通过频率再用提供尽可能大的系统容量；尽可能减少干扰，达到所要求的服务质量；在满足容量要求的前提下，尽量减少系统设备单元、降低成本。

无线网络规划主要指通过链路预算、容量估算，给出基站规模和基站配置，以满足覆盖、容量的网络性能指标以及成本指标。

网络规划必须要达到服务区内最大程度无缝覆盖；科学预测话务分布，合理布局网络，均衡话务量，在有限带宽内提高系统容量；最大程度减小干扰，达到所要求的QoS；在保证话音业务的同时，满足高速数据业务的需求；优化天线参数，达到系统最佳的QoS。

网络规划是覆盖（Coverage）、服务（Service）、和成本（Cost）三要素（简称CSC）的一个整合过程，如何做到这三要素的和谐统一，是网络规划必须面对的问题。

一个出色的组网方案应该是在网络建设的各个时期以最低代价来满足运营要求：网络规划必须符合国家和当地的实际情况；必须适合网络规模滚动发展；系统容量以满足用户增长为衡量；要充分利用已有资源，应平滑过度；注重网络质量的控制，保证网络安全、可靠；综合考虑网络规模、技术手段的未来发展和演进方向。

规划策略指导思想是覆盖点、线、面，充分吸收话务量。

对于业务量集中的“点”，为重点覆盖区域，确保这些区域的覆盖称为“点”覆盖；对于业务量流动的“线”，把重点覆盖区域通过几条主要“线”连接在一起，保证用户满意度。

确保这些区域的覆盖叫做“线”覆盖；对于业务量有一定需求的地区“面”，为了进一步提高用户的满意度，同时尽量吸收更多的用户，把次要“点”和次要“线”连接起来，确保这些区域在一定程度上的覆盖，称为“面”覆盖。

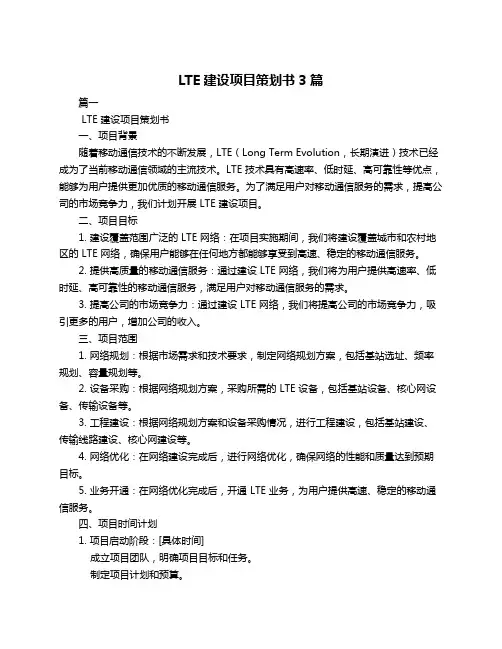

LTE建设项目策划书3篇篇一LTE 建设项目策划书一、项目背景随着移动通信技术的不断发展，LTE（Long Term Evolution，长期演进）技术已经成为了当前移动通信领域的主流技术。

LTE 技术具有高速率、低时延、高可靠性等优点，能够为用户提供更加优质的移动通信服务。

为了满足用户对移动通信服务的需求，提高公司的市场竞争力，我们计划开展 LTE 建设项目。

二、项目目标1. 建设覆盖范围广泛的 LTE 网络：在项目实施期间，我们将建设覆盖城市和农村地区的 LTE 网络，确保用户能够在任何地方都能够享受到高速、稳定的移动通信服务。

2. 提供高质量的移动通信服务：通过建设 LTE 网络，我们将为用户提供高速率、低时延、高可靠性的移动通信服务，满足用户对移动通信服务的需求。

3. 提高公司的市场竞争力：通过建设 LTE 网络，我们将提高公司的市场竞争力，吸引更多的用户，增加公司的收入。

三、项目范围1. 网络规划：根据市场需求和技术要求，制定网络规划方案，包括基站选址、频率规划、容量规划等。

2. 设备采购：根据网络规划方案，采购所需的 LTE 设备，包括基站设备、核心网设备、传输设备等。

3. 工程建设：根据网络规划方案和设备采购情况，进行工程建设，包括基站建设、传输线路建设、核心网建设等。

4. 网络优化：在网络建设完成后，进行网络优化，确保网络的性能和质量达到预期目标。

5. 业务开通：在网络优化完成后，开通 LTE 业务，为用户提供高速、稳定的移动通信服务。

四、项目时间计划1. 项目启动阶段：[具体时间]成立项目团队，明确项目目标和任务。

制定项目计划和预算。

进行市场调研和需求分析。

2. 网络规划阶段：[具体时间]根据市场需求和技术要求，制定网络规划方案。

进行基站选址和频率规划。

制定容量规划和覆盖规划。

3. 设备采购阶段：[具体时间]根据网络规划方案，采购所需的 LTE 设备。

进行设备测试和验收。

4. 工程建设阶段：[具体时间]根据网络规划方案和设备采购情况，进行工程建设。

LTE规划流程和方法1 总体流程LTE的规划流程和3G网络规划流程基本一致：2 预规划预规划是对基站数量、容量配置、传输要求的粗略估计，其结果是候选站址选择和详细规划的重要依据。

2.1 场景选取2.2 覆盖规划覆盖规划流程：1、链路预算是通信系统用来评估网络覆盖的主要手段。

2、链路预算通过对搜集到的发射机和接收机之间的设备参数、系统参数及各种余量进行处理，得到满足系统性能要求时允许的最大允许路径损耗。

3、利用链路预算得出的最大路径损耗和相应的传播模型（结合具体实际无线环境对传播模型进行校正，分区域），可以计算出特定区域下的覆盖半径，从而初步估算出网络规模。

MAPL=发送端EIRP-最小接收信号电平+其它增益-其它损耗-其它余量链路预算（参数）：2.3 容量规划容量规划流程：1）话务模型及需求分析：针对客户需求及话务模型进行分析。

2）每用户吞吐量：基于话务模型及一定假设进行计算得出。

3）整网需求容量：网络整体容量需求，等于每用户吞吐量*用户数。

4）网络配置分析：包括频率复用模式、带宽、站间距、MIMO模式等考虑因素。

5）网络能够支撑的用户数目：举例：单用户忙时下行吞吐率手机40k，数据卡200k，比例是8:2，单个用户=40*0.8+200*0.2=72市场部预测用户数=100万整网需求容量=100万*72k=72G小区需求数=72G/20M(单小区平均吞吐量，与带宽有关)=3600个，考虑75%的冗余，即需要规划4800个小区。

3 详细规划详细规划是在预规划的基础上，对初步布置的站点进行勘察落实，设置基站参数。

详细规划是一个“勘察---仿真---调整”反复循环的过程。

主要包括以下几个方面：1、邻区规划；2、跟踪区规划；3、码资源规划；4、隔离度计算。

3.1 邻区规划邻区规划是无线网络规划中重要的一环，其好坏直接影响到网络性能。

对于LTE 网络，由于是快速硬切换网络，邻区规划尤为重要，因此，好的邻区规划是保证LTE网络性能的基本要求。

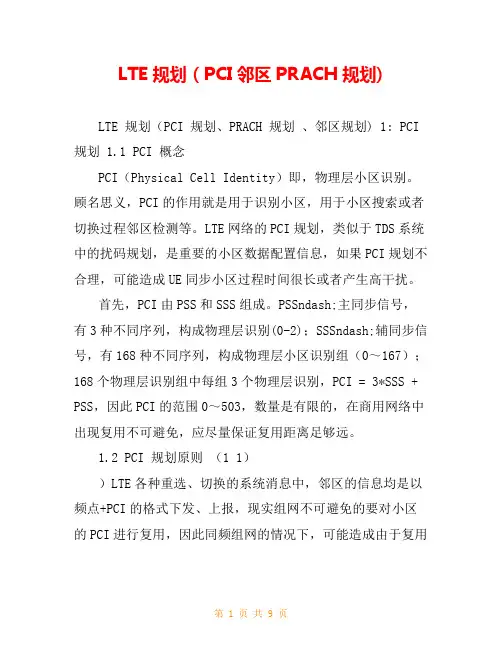

LTE规划（PCI邻区PRACH规划)LTE 规划（PCI 规划、PRACH 规划、邻区规划) 1: PCI 规划 1.1 PCI 概念PCI（Physical Cell Identity）即，物理层小区识别。

顾名思义，PCI的作用就是用于识别小区，用于小区搜索或者切换过程邻区检测等。

LTE网络的PCI规划，类似于TDS系统中的扰码规划，是重要的小区数据配置信息，如果PCI规划不合理，可能造成UE同步小区过程时间很长或者产生高干扰。

首先，PCI由PSS和SSS组成。

PSSndash;主同步信号，有3种不同序列，构成物理层识别(0-2)；SSSndash;辅同步信号，有168种不同序列，构成物理层小区识别组（0～167）；168个物理层识别组中每组3个物理层识别，PCI = 3*SSS + PSS，因此PCI的范围0～503，数量是有限的，在商用网络中出现复用不可避免，应尽量保证复用距离足够远。

1.2 PCI 规划原则（1 1））LTE各种重选、切换的系统消息中，邻区的信息均是以频点+PCI的格式下发、上报，现实组网不可避免的要对小区的PCI进行复用，因此同频组网的情况下，可能造成由于复用距离过小产生PCI冲突，导致终端无法区分不同小区，影响正确同步和解码。

常见的冲突主要有以下两种：Collision （碰撞）若相邻同频小区配置相同的PCI，相当于PSS相同、SSS相同，那么在UE初始小区搜索过程中，对于UE来说，仅有一个小区能同步，但在主同步过程、辅同步过程出现两个同步码相同的小区，发生碰撞，导致同步时间很长，而该小区不一定是最合适的，称这种情况为collision（碰撞），如下所示：PCI规划collision示例 Confusion （混淆）一个小区的两个相邻小区具有相同的PCI，这种情况下如果UE请求切换到ID为A的小区，eNB不知道哪个为目标小区, 因此就可能切换到不满足条件的小区，造成业务掉话。

LTE室分设计及案例分析一、内容描述首先我们先来了解一下LTE室分设计是什么。

简单来说LTE室分设计就是针对室内环境的移动通信网络设计。

因为室内环境和室外环境有很大的不同，信号会受到建筑物、墙体、家具等各种因素的影响，所以需要有专门的设计来保证我们在室内也能享受到稳定的网络服务。

接下来我们会详细介绍LTE室分设计的过程。

从选址、布局到安装，每一步都很关键。

我们还会分享一些常见的案例分析，看看在实际应用中，如何解决问题，让网络覆盖更广泛、更稳定。

你可能会想，这些设计听起来好像很复杂。

但其实背后的原理并不复杂，我们会用通俗易懂的语言，让你轻松理解。

同时通过案例分析，你会看到设计师们是如何根据实际情况，一步步解决问题的。

1. 介绍LTE技术的背景和发展趋势大家现在上网是不是越来越离不开手机和网络了呢？那么有没有想过我们手中的手机是如何实现与世界的连接的呢？这就不得不提我们今天要介绍的LTE技术了。

LTE，也就是“长期演进技术”，它是现代移动通信的核心技术之一，让我们的手机与网络之间的连接更加快速和稳定。

LTE技术并非凭空出现，它是从过去的2G、3G技术逐步演变而来的。

随着人们对网络速度和数据量的需求越来越大，LTE技术应运而生，并迅速发展。

从最初的版本到如今的高级版本，LTE技术在不断地更新和升级，每一次升级都带来了更快的速度和更好的体验。

近年来我们可以看到LTE技术的发展趋势非常明显。

不仅仅是手机，越来越多的设备都开始支持LTE，包括平板电脑、智能手表等等。

而且随着物联网、云计算等新技术的发展，LTE技术的应用领域也在不断扩大。

可以说LTE技术正在改变我们的生活，让我们与世界的连接更加紧密。

那么为什么LTE技术这么重要呢？除了速度快、稳定性好之外，它还能帮助我们实现更多的功能，比如在线视频、高清语音等等。

而且随着技术的不断进步，LTE的未来发展潜力巨大，我们有理由相信，未来的LTE会给我们带来更多的惊喜和便利。

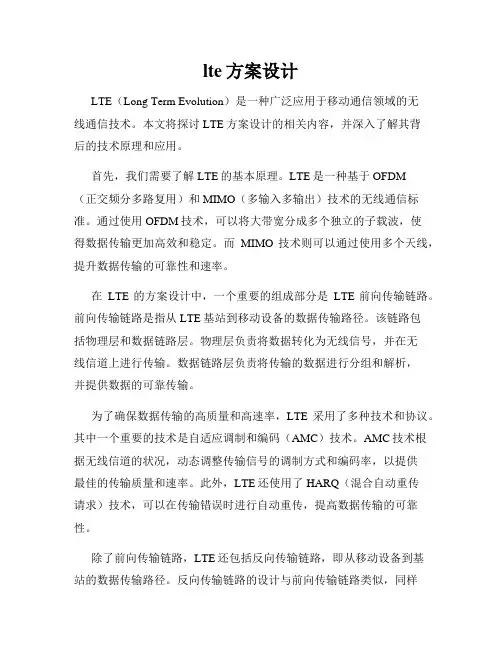

lte方案设计LTE（Long Term Evolution）是一种广泛应用于移动通信领域的无线通信技术。

本文将探讨LTE方案设计的相关内容，并深入了解其背后的技术原理和应用。

首先，我们需要了解LTE的基本原理。

LTE是一种基于OFDM（正交频分多路复用）和MIMO（多输入多输出）技术的无线通信标准。

通过使用OFDM技术，可以将大带宽分成多个独立的子载波，使得数据传输更加高效和稳定。

而MIMO技术则可以通过使用多个天线，提升数据传输的可靠性和速率。

在LTE的方案设计中，一个重要的组成部分是LTE前向传输链路。

前向传输链路是指从LTE基站到移动设备的数据传输路径。

该链路包括物理层和数据链路层。

物理层负责将数据转化为无线信号，并在无线信道上进行传输。

数据链路层负责将传输的数据进行分组和解析，并提供数据的可靠传输。

为了确保数据传输的高质量和高速率，LTE采用了多种技术和协议。

其中一个重要的技术是自适应调制和编码（AMC）技术。

AMC技术根据无线信道的状况，动态调整传输信号的调制方式和编码率，以提供最佳的传输质量和速率。

此外，LTE还使用了HARQ（混合自动重传请求）技术，可以在传输错误时进行自动重传，提高数据传输的可靠性。

除了前向传输链路，LTE还包括反向传输链路，即从移动设备到基站的数据传输路径。

反向传输链路的设计与前向传输链路类似，同样包括物理层和数据链路层。

在反向传输链路中，移动设备发送数据给基站，基站通过解析数据，并将其传输至目标设备或网络。

与前向传输链路类似，反向传输链路也使用了AMC技术和HARQ技术，以提供高质量和可靠的数据传输。

除了数据传输，LTE方案设计还涉及到资源分配和调度的问题。

在LTE网络中，资源的分配和调度非常重要，它直接影响到数据传输的效率和性能。

资源分配指的是将有限的无线资源分配给不同的用户设备，以实现公平访问和高效利用。

调度则是决定哪个用户设备在何时使用分配给其的资源。

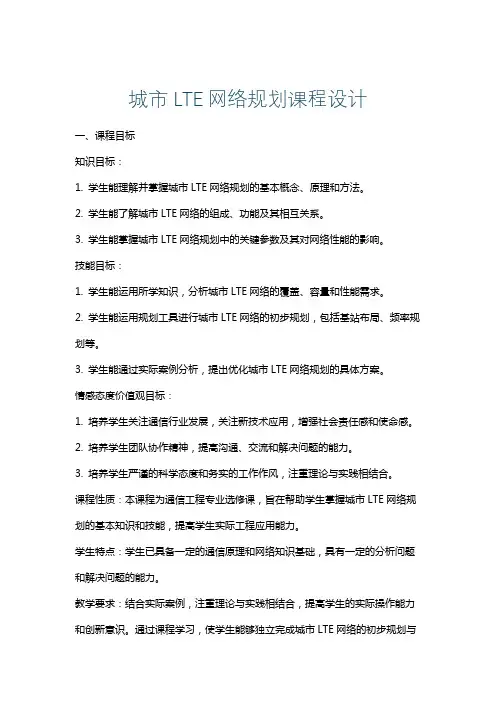

城市LTE网络规划课程设计一、课程目标知识目标：1. 学生能理解并掌握城市LTE网络规划的基本概念、原理和方法。

2. 学生能了解城市LTE网络的组成、功能及其相互关系。

3. 学生能掌握城市LTE网络规划中的关键参数及其对网络性能的影响。

技能目标：1. 学生能运用所学知识，分析城市LTE网络的覆盖、容量和性能需求。

2. 学生能运用规划工具进行城市LTE网络的初步规划，包括基站布局、频率规划等。

3. 学生能通过实际案例分析，提出优化城市LTE网络规划的具体方案。

情感态度价值观目标：1. 培养学生关注通信行业发展，关注新技术应用，增强社会责任感和使命感。

2. 培养学生团队协作精神，提高沟通、交流和解决问题的能力。

3. 培养学生严谨的科学态度和务实的工作作风，注重理论与实践相结合。

课程性质：本课程为通信工程专业选修课，旨在帮助学生掌握城市LTE网络规划的基本知识和技能，提高学生实际工程应用能力。

学生特点：学生已具备一定的通信原理和网络知识基础，具有一定的分析问题和解决问题的能力。

教学要求：结合实际案例，注重理论与实践相结合，提高学生的实际操作能力和创新意识。

通过课程学习，使学生能够独立完成城市LTE网络的初步规划与优化工作。

二、教学内容1. 城市LTE网络规划概述- 网络规划基本概念- LTE网络发展历程- 城市LTE网络规划的重要性2. LTE网络基础知识- LTE网络架构- 关键技术及其原理- 网络性能指标3. 城市LTE网络规划方法- 覆盖、容量和性能需求分析- 基站布局与选址- 频率规划与干扰分析4. 网络规划工具与应用- 网络规划软件介绍- 基于软件的实际操作- 规划结果分析与优化5. 实际案例分析- 城市LTE网络规划案例介绍- 案例分析与优化方案- 学生分组讨论与成果展示教学内容安排与进度：1. 第1周：城市LTE网络规划概述2. 第2-3周：LTE网络基础知识3. 第4-5周：城市LTE网络规划方法4. 第6-7周：网络规划工具与应用5. 第8-9周：实际案例分析及成果展示教学内容与教材关联性：本教学内容紧密结合教材《城市LTE网络规划与优化》的章节内容，涵盖基本概念、关键技术、规划方法和实际案例，确保学生能够系统地学习和掌握城市LTE网络规划相关知识。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH（Physical Random Access Channel）是LTE网络中用于UE（User Equipment）随机接入的物理信道。

PRACH规划是指确定PRACH的配置参数，以确保网络能够高效地处理UE的接入请求。

1. PRACH配置参数PRACH配置参数包括PRACH配置索引、PRACH频率偏移、PRACH时隙配置和PRACH前导格式。

PRACH配置索引用于标识PRACH配置，PRACH频率偏移用于确定PRACH信道的频率位置，PRACH时隙配置用于指定PRACH信道在一个无线帧中的时隙位置，PRACH前导格式用于定义PRACH信道的传输格式。

2. PRACH规划流程（1）确定PRACH配置索引：根据网络需求和容量预测，选择适当的PRACH 配置索引。

（2）确定PRACH频率偏移：根据网络频率规划和邻区干扰情况，确定PRACH信道的频率偏移。

（3）确定PRACH时隙配置：根据网络负载和容量需求，确定PRACH信道在一个无线帧中的时隙配置。

（4）确定PRACH前导格式：根据网络覆盖需求和信道质量要求，选择适当的PRACH前导格式。

3. PRACH规划优化为了提高PRACH的效率和容量，可以采取以下优化措施：（1）合理配置PRACH配置索引，避免PRACH冲突和干扰。

（2）根据网络负载和容量需求，灵便调整PRACH时隙配置，以适应不同的业务需求。

（3）根据网络覆盖需求和信道质量要求，选择合适的PRACH前导格式，以提高接入成功率和覆盖范围。

二、邻区规划邻区规划是指确定LTE网络中不同基站之间的邻区关系，以实现无缝切换和优化网络性能。

1. 邻区关系邻区关系包括主邻区和干扰邻区。

主邻区是指一个基站的邻区中，信号强度最强的邻区。

干扰邻区是指一个基站的邻区中，对该基站造成干扰的邻区。

2. 邻区规划流程（1）邻区划分：根据网络拓扑结构和覆盖需求，将LTE网络划分为若干个区域，每一个区域包含若干个基站。

LTE网络规划概述1概述LTE网络规划软件能够设计一个LTE宽带无线接入网络，能被用于预测无线覆盖、管理移动和未移动的LTE用户的数据，病估算网络容量。

LTE网络规划软件还需要支持智能天线和MIMO。

借助流量地图（traffic maps）和用户数据库，LTE网络规划软件能在LTE环境中为移动和未移动的LTE用户建模。

你能够根据未移动的LTE用户的位置进行计算，也可以给予蒙特卡罗模拟（monte carlo simulation）估算得出的用户移动场景进行计算。

通过建立覆盖预测模型，你能够分析上行和下行LTE信道的重要参数，比如： 信号电平(signal level)载波与干扰噪声比（Carrier-to-interference-and-noise ratio）服务区域（service areas）和无线承载覆盖（radio bearer coverage） 小区容量和小区总吞吐量（aggregate throughput）基于网络流量负载的覆盖预测可以通过蒙特卡罗模拟的结果产生，也可以通过用户自定义的网络负载配置（上行和下行流量负载，以及上行噪声抬升noise rise）产生。

2设计一个LTE网络下图是创建和规划一个LTE网络的基本流程。

1，打开无线规划文档2，添加网元1）创建一个站点2）创建一个发射机transmitter3）创建一个小区cell3，运行基础覆盖预测1）点分析2）信号电平覆盖4，分配邻区5，分配频率6，分配小区物理ID7，基于流量地图、用户列表定义小区负载条件，或者通过手工配置每个小区及发射机的参数来定义小区负载条件8，根据小区负载条件生成LTE信号质量覆盖预测9，如果有必要，修改网络参数，在另一个频段上重新执行步骤7和步骤8。

lte无线网络规划流程的估算结果LTE无线网络规划是指进行LTE基站和网络规划设计，以满足无线网络覆盖、容量、质量需求为目标，实现网络覆盖率的提高、接入性能的优化、传输速率的提高等目标。

下面我们将介绍LTE无线网络规划的流程及估算结果。

一、LTE无线网络规划的流程1.初始数据收集：收集基站位置、地形地貌、交通流量、人口密度、建筑高度等基础数据。

2.网络需求分析：分析用户需求和业务需求，确定无线网络的覆盖范围和容量需求。

3.网络规划设计：根据需求分析结果，确定基站点的选址、频率规划、天线配置、传输规划等。

4.网络仿真和评估：使用仿真工具进行网络仿真和评估，验证设计方案的合理性和可行性。

5.网络参数调整：根据仿真和评估结果，对网络参数进行优化调整。

6.网络实施和优化：进行基站建设和网络优化，确保网络性能达到设计要求。

二、LTE无线网络规划的估算结果1.基站选址结果根据初始数据收集和需求分析，确定了LTE基站的选址，包括城市市区、郊区和乡村的不同场景。

基站选址结果覆盖了整个通信范围，满足了用户的通信需求。

2.频率规划结果根据网络需求分析和地理条件，进行了LTE频率规划，确保不同基站之间的频率之间相互干扰，同时保证了通信覆盖的一致性和高速数据传输。

3.天线配置结果根据基站选址和频率规划，进行了LTE天线配置，包括天线类型、高度和方向，确保了覆盖范围和网络容量的有效利用。

4.传输规划结果根据网络需求和基站选址，进行了LTE传输规划，设计了传输网络拓扑结构和传输链路参数，以达到高速数据传输和网络优化。

5.网络仿真和评估结果通过网络仿真和评估工具，对网络规划设计方案进行了验证和评估，确保了网络覆盖、容量和质量的有效性和可行性。

6.网络参数调整结果根据仿真和评估结果，对网络参数进行了优化调整，包括天线倾斜角、邻区关系设置、功率控制参数等，以提高网络性能和用户体验。

7.网络实施和优化结果进行了基站建设和网络优化，确保了网络规划设计方案的实施和优化，满足了用户的通信需求和业务需求。

LTE室内分布覆盖工程设计方案一、概述LTE（Long Term Evolution）是第四代移动通信技术的一种标准，其特点是高速率、低时延和大容量。

在移动通信领域，LTE已经被广泛应用于室内和室外通信网络中。

为了在室内环境中提供良好的LTE覆盖，需要进行室内分布覆盖工程设计。

本文将重点介绍LTE室内分布覆盖工程设计方案，包括设计目标、设计原则、设计步骤和相关技术要点等内容。

二、设计目标1.提供全面的LTE覆盖：确保室内各个角落都能获得稳定、高速的LTE信号覆盖。

2.保证LTE通信质量：保证LTE通信的可靠性、稳定性和高质量。

3.提高LTE系统容量：提高LTE系统的容量，支持更多用户同时使用。

4.降低运营成本：通过合理的设计和优化，降低LTE室内分布覆盖的建设和维护成本。

三、设计原则1.根据实际需求确定LTE室内分布覆盖的技术方案和设计参数。

2.采用合适的LTE无线设备和天线，确保LTE信号的覆盖范围和质量。

3.合理选择LTE室内分布覆盖的布设方案，实现LTE信号的全面覆盖。

4.采用合适的LTE信号优化技术，提高LTE系统的覆盖和容量。

5.考虑室内结构和环境因素，对LTE室内分布覆盖进行优化设计和调整。

四、设计步骤1.确定LTE室内分布覆盖的需求和范围：根据实际情况确定LTE室内分布覆盖的需求和范围，包括覆盖区域、覆盖对象等。

2.设计LTE室内分布覆盖的技术方案：根据LTE室内分布覆盖的需求和范围，设计出合适的LTE室内分布覆盖的技术方案，包括LTE无线设备、LTE天线、LTE信号优化技术等。

3.搭建LTE室内分布覆盖实验平台：搭建LTE室内分布覆盖的实验平台，进行LTE信号传输、弱覆盖区域测试、信号质量测试等实验。

4.验证LTE室内分布覆盖的效果：根据搭建的LTE室内分布覆盖实验平台进行测试，验证LTE室内分布覆盖的效果和性能。

5.优化LTE室内分布覆盖参数：根据测试结果对LTE室内分布覆盖的参数进行优化，以提高LTE系统的容量和覆盖效果。

lte网络详细规划设计的流程
当然可以，让我们用更接地气的语言来聊聊LTE网络的设计规划流程：
踩点调研：第一步就像是侦探工作，四处走走看看，收集情报。

你需要知道要建网的地方有多大，人多不多，上网需求旺不旺，还有现在那里的网络情况咋样，比如基站都在哪儿，能力如何。

画圈圈计划：有了这些信息，就开始在地图上画小圈圈，规划基站大概放哪儿，心里有个数，这就像是在纸上画了个简单的草图。

细化规划，抠细节：接下来，就像装修房子一样，开始抠细节了：分频道：决定每个基站用哪个“频道”，不能让它们相互干扰，就像给每个人安排不同的对讲机频道。

身份编号：给每个基站的小区域编个号，这样手机就知道该连哪个了。

漫游区域划分：规划好手机在不同区域移动时怎么无缝切换基站，就像在城市里规划不同区域的公交线路。

基站邻里关系：确定哪些基站是邻居，得让它们和睦相处，手机在它们之间跳来跳去不迷路。

基站之间的秘密通道：建立基站间的“悄悄话”通道，让它们能互相协作。

接入密码设置：设计个特别的接入方式，保证新来的手机能顺利加入网络派对。

深入到每个基站：对每个基站周边的具体情况进行微调，确保每个角落信号都满满当当。

实境模拟：还得去现场转转，看看有没有啥干扰，用电脑模型跑一跑，预测下实际效果，就像玩游戏前先看攻略。

算算账：最后，算算总共要多少基站，多宽的网路带宽，确保既不浪费资源，又能让大家都用得爽。

整个过程就像策划一个大型派对，从选址、邀请名单、场地布置到食物饮料准备，每一步都要考虑周全，目的就是让大家在网络这个大派对上玩得开心，用得顺畅！。

LTE移动通信网络设计引言LTE（Long Term Evolution）是一种第四代移动通信网络技术，它能够提供更高的数据传输速率和更低的延迟。

本文将介绍LTE移动通信网络的设计原理和关键技术。

网络架构LTE移动通信网络采用了分层架构，包括用户终端（UE）、无线接入网（E-UTRAN）、核心网（EPC）和服务网（IMS）。

其中，UE 是终端设备，E-UTRAN是负责无线接入的部分，EPC是核心网络，IMS是提供多媒体通信服务的网络。

系统分析在LTE网络中，无线接入网（E-UTRAN）是关键部分之一。

它由基站（eNodeB）和多个小区（cell）组成。

基站通过空中接口与终端设备进行无线通信，并连接到核心网络（EPC）。

在LTE网络中，采用了OFDM调制技术，可以实现高速数据传输。

关键技术LTE移动通信网络的设计涉及到许多关键技术，包括：1. OFDM技术：LTE网络采用了正交频分复用（OFDM）技术，将频谱分成多个子载波，实现传输多个子载波的数据，提高数据传输效率。

2. MIMO技术：多输入多输出（MIMO）技术可以使用多个天线进行无线通信，提高系统的容量和覆盖范围。

3. 软切换技术：LTE网络支持无缝切换，可以在不中断通话或数据传输的情况下，将终端设备从一个基站切换到另一个基站。

4. QoS管理：LTE网络支持多种业务类型，可以根据业务需求对数据进行优先级管理，保证关键业务的传输质量。

5. IP网络：LTE网络采用了IP技术作为核心网络的传输协议，实现了统一的数据传输和管理。

网络规划在设计LTE移动通信网络时，需要进行网络规划，包括网络拓扑设计、频段分配、小区规划等。

网络规划的目标是实现高效的覆盖和容量，并满足用户的通信需求。

网络优化LTE移动通信网络的优化是一个持续的过程，包括覆盖优化、容量优化和干扰管理等。

通过优化，可以提高网络的性能和用户体验。

LTE移动通信网络设计是一个复杂而关键的过程，它涉及到多个技术的应用和网络的规划与优化。
