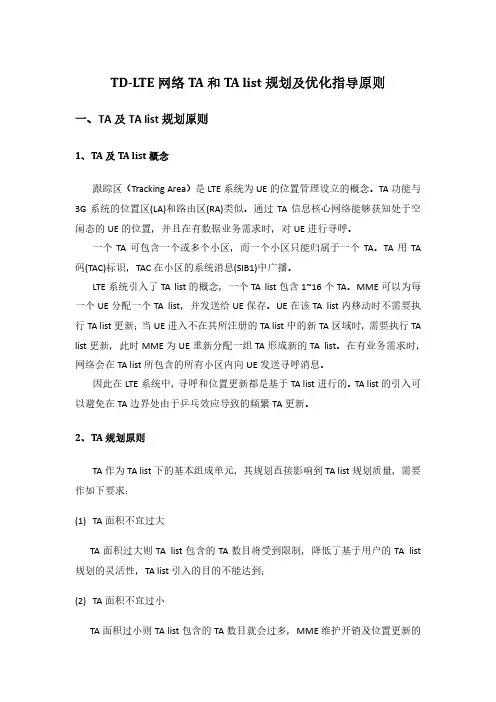

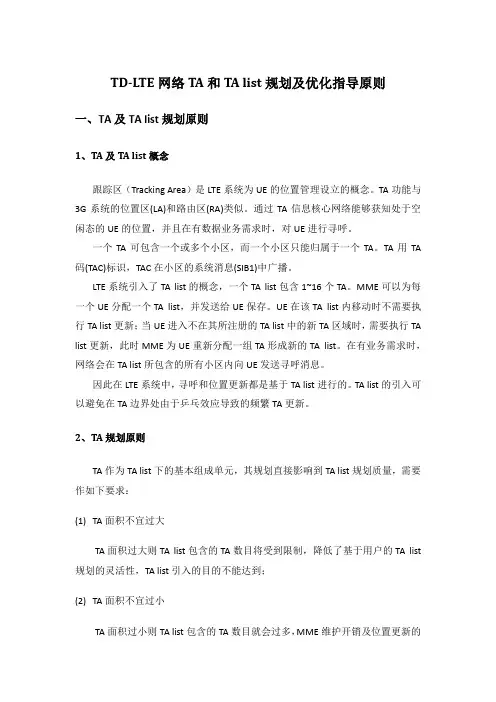

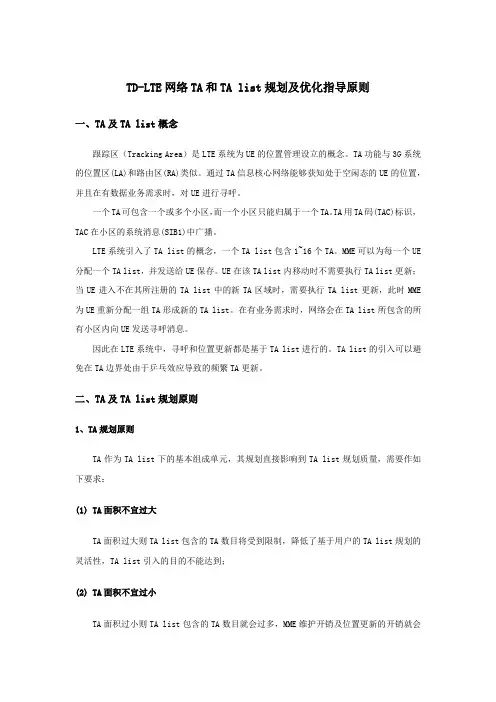

TD-LTE网络TA和TA list规划及优化指导原则一、TA及TA list规划原则1、TA及TA list概念跟踪区（Tracking Area）是LTE系统为UE的位置管理设立的概念。
TA功能与3G系统的位置区(LA)和路由区(RA)类似。
通过TA信息核心网络能够获知处于空闲态的UE的位置，并且在有数据业务需求时，对UE进行寻呼。
一个TA可包含一个或多个小区，而一个小区只能归属于一个TA。
TA用TA 码(TAC)标识，TAC在小区的系统消息(SIB1)中广播。
LTE系统引入了TA list的概念，一个TA list包含1~16个TA。
MME可以为每一个UE分配一个TA list，并发送给UE保存。
UE在该TA list内移动时不需要执行TA list更新；当UE进入不在其所注册的TA list中的新TA区域时，需要执行TA list更新，此时MME为UE重新分配一组TA形成新的TA list。
在有业务需求时，网络会在TA list所包含的所有小区内向UE发送寻呼消息。
因此在LTE系统中，寻呼和位置更新都是基于TA list进行的。
TA list的引入可以避免在TA边界处由于乒乓效应导致的频繁TA更新。
2、TA规划原则TA作为TA list下的基本组成单元，其规划直接影响到TA list规划质量，需要作如下要求：(1)TA面积不宜过大TA面积过大则TA list包含的TA数目将受到限制，降低了基于用户的TA list 规划的灵活性，TA list引入的目的不能达到；(2)TA面积不宜过小TA面积过小则TA list包含的TA数目就会过多，MME维护开销及位置更新的开销就会增加；(3)应设置在低话务区域TA的边界决定了TA list的边界。
为减小位置更新的频率，TA边界不应设在高话务量区域及高速移动等区域，并应尽量设在天然屏障位置（如山川、河流等）。
在市区和城郊交界区域，一般将TA区的边界放在外围一线的基站处，而不是放在话务密集的城郊结合部，避免结合部用户频繁位置更新。
同时，TA划分尽量不要以街道为界，一般要求TA边界不与街道平行或垂直，而是斜交。
此外，TA边界应该与用户流的方向（或者说是话务流的方向）垂直而不是平行，避免产生乒乓效应的位置或路由更新。
3、TA list规划原则由于网络的最终位置管理是以TA list为单位的，因此TA list的规划要满足两个基本原则：(1)TA list不能过大TA list过大则TA list中包含的小区过多，寻呼负荷随之增加，可能造成寻呼滞后，延迟端到端的接续时长，直接影响用户感知；(2)TA list不能过小TA list过小则位置更新的频率会加大，这不仅会增加UE的功耗，增加网络信令开销，同时，UE在TA更新过程中是不可及，用户感知也会随之降低。
(3)应设置在低话务区域如果TA未能设置在低话务区域，必须保证TA list位于低话务区。
二、TA及TA list规划分析及建议1、寻呼参数配置建议在LTE系统中，寻呼只能在指定的信号帧和子帧上进行。
允许发起寻呼的信号帧被称为寻呼帧（Paging Frames PF），允许发起寻呼的子帧被称为寻呼时隙（Paging occasions PO）。
一个PF内可能有一个或者多个PO。
PF和PO的数目由系统参数Paging DRX cycle和nB配置。
UE可以根据IMSI号确定其在每个DRX周期内需要监听的PF和该帧的PO 位置。
在相应的PO位置处，UE需要先去监听PDCCH物理信道上是否携带P-RNTI，来判断网络在本次寻呼周期是否有发寻呼消息。
如果在PDCCH上携带有P-RNTI，就按照PDCCH上指示的PDSCH参数去接收PDSCH上的数据；如果终端在PDCCH上未解析出P-RNTI，则无需再去接收PDSCH物理信道，就可以依照DRX周期进入休眠。
PDSCH上携带有被寻呼UE的ID，UE会向MME发送service request消息来确认收到寻呼。
每一个PO最多只能发送16条寻呼记录。
若需要发送的寻呼记录过多，会被延时到下一个PO发送。
寻呼相关参数及推荐配置如下：2、TA及TA list规划建议TA及TA list包含的小区数目应该从单小区的寻呼容量和单小区寻呼需求两个方面考虑。
(1)单小区寻呼容量核算影响单小区寻呼容量的因素有: PDCCH的寻呼负荷、PDSCH的寻呼负荷、寻呼阻塞要求、eNB的硬件处理能力以及MME的最大寻呼能力。
PDCCH的寻呼负荷系统通过P-RNTI加扰的PDCCH来寻呼UE，PDCCH上携带的信息只是通知UE 去接收寻呼消息，并不承载具体的寻呼消息，因此PDCCH的资源并不影响寻呼容量。
PDSCH的寻呼负荷PDSCH除了承载寻呼消息外，还需要承载数据业务信息。
为了保证用户的数据业务体验，用于承载寻呼消息的PDSCH资源不能过大，建议不超过总资源的2%。
按照TD-LTE典型配置进行核算，即系统带宽20M，上下行配比为1：3，特殊时隙配比为6：6：2，PDCCH占用3个OFDM符号，DRX=128，nB=T，则一个子帧中PDSCH的总PRB数目为：100*6+100*1*0.3*2=660（PRB）则寻呼可以占用的PRB数为：660*2%=13.2（PRB）为了保证边缘用户能正确的接收到寻呼消息，建议采用QPSK调制方式和0.1码率的编码方式（MCS0）来传输寻呼消息。
根据3GPP36.231标准，在MCS0时13个PRB可以承载长度为344bit的传输数据块。
根据协议定义，每条寻呼消息信元需要41bit，每PO寻呼消息的bit数= 每PO寻呼消息条数 × 41 2。
反推得到每个PO承载的寻呼消息条数为(344 – 2)/41=8.3。
则由于PDSCH的限制，则相应的寻呼容量为：小区寻呼容量= 每无线帧中的寻呼子帧数×每寻呼子帧允许的寻呼到达率×（1000ms/10ms）= 830次/秒寻呼阻塞要求假设用户寻呼服从泊松分布，则可采用如下寻呼拥塞公式（爱尔兰B公式）：POblocking R R RPOblocking C C R C R R eR POblocking ,0,max max max ,blocking max,!)(1P ∑=--⨯--=其中，P blocking,max 是寻呼阻塞率，推荐其值为2%；C blocking,PO 是每个PO 到达的寻呼个数；R max 是每个PO 能够承载的最大寻呼记录数。
当R max =16时，允许的寻呼到达率C blocking,PO 为11.95，则相应的寻呼容量为：小区寻呼容量 = 每无线帧中的寻呼子帧数×每寻呼子帧允许的寻呼到达率×（1000ms/10ms ）= 1195次/秒eNB 的硬件处理能力eNB 的硬件处理能力有限，如果寻呼占用过多的CPU ，会对其他业务造成影响，结合目前产业能力建议单小区寻呼容量为600次/秒。
MME 的最大寻呼能力SGSN-MME 的能力也会限制寻呼容量，其能力和SCTP/S1板子数量相关,目前产业能力，1块SCTP/S1板子可以同时处理6000个寻呼消息。
结合以上五点，单小区寻呼容量上限=min （PDCCH 限制下寻呼容量，PDSCH 限制下寻呼容量，寻呼阻塞限制下寻呼容量，eNB 处理能力限制下寻呼容量，MME 处理能力限制下寻呼容量）=min(Infinite ，830，1195，600，6000)=600次/秒。
(2)单小区寻呼需求预测预测单小区的寻呼需求需要分别预测单小区的用户数目以及单用户的寻呼模型。
单小区的用户数目单小区用户数目Num ue/cell 可用以下公式预测：γρ⨯⨯=S Num cell ue /S 为覆盖面积， 为用户密度， 为渗透率，下表给出了三种典型场景的单ργ小区用户数：单用户的寻呼模型统计四省现网单用户寻呼量的均值，语音寻呼量2G/3G 的最大值为0.7次/小时，数据寻呼量2G/3G 的最大值为1.3次/小时，由于4G 系统使用PS 域同时承载语音业务和数据业务，因此预测4G 单用户寻呼模型为2次/小时，也就是0.00056次/秒。
(3)TA list 包含的小区数目建议根据以上分析，一个TA list 最多可以包含的小区数目按如下公式计算：密集城区：N 小区,TAlist ==单小区寻呼信道容量单小区寻呼信需求∗冗余系数600849∗0.00056∗1.5=841（小区）一般城区：N 小区,TAlist=单小区寻呼信道容量单小区寻呼信需求∗冗余系数=2035（小区）综上，初步建议密集城区TA list 包含的小区数目不超过841个，一般城区TA list 包含的小区数目不超过2035，并根据室分和微蜂窝建设情况适当调整。
注：本节核算基于现网统计数据的平均值，各省市应根据自身情况适当调整。
建议密集城区TA list 包含的小区数目在600~1000之间。
三、TAL和LA联合规划分析1. CSFB对TAL规划的要求集团已决策采用CSFB技术作为目前TD-LTE的语音解决方案之一。
CSFB通过在MME和MSC之间建立SGs接口来实现。
MME中存有LA与TA list的映射表，在进行位置更新时，MME根据UE所在的TA list查找到相应的LA，通过SGs接口向此LA对应的MSC发送信息，执行联合附着。
准确的TA list/LA映射使得UE回落到2G后可以快速建立呼叫；否则UE回落后在2G网络中会有额外的位置更新流程，从杭州CSFB相关测试数据可以看出，双端增加约2秒的时延；如回落后MSC也发生变化，则会导致呼叫失败（除非引入保证呼叫的机制如MTRF等，但带来的额外时延较大）。
为了避免呼叫失败，必须保证CSFB回落后MSC未发生变化，也就是TAL对应的LA必须在同一个MSC POOL内。
为减小CSFB语音接入的时延，TA list可以按照LA区进行规划，一个TA list 区域对应一个LA区域。
由于GSM话务密度较高，一个LA包含的基站数目较少，四省密集城区场景均值为20；按照LTE寻呼能力规划，密集城区场景TA list可以包含162个基站，远大于LA区。
因此，为了对齐TAL和LA，需要将TA list 进行分裂。
密集城区场景一个TAL区域需要分裂成8个小的TAL区，而一般城区场景需要分裂成17个小的TAL区。
2. TAL分裂的利弊分析TAL严格按照LA区域进行规划的利弊需要从多方面进行评估。
(1)CSFB时延的影响分析由于LTE和GSM覆盖能力不同，站址选择、天线位置也不完全相同，即使TAL严格按照LA进行规划，TAL覆盖的区域和LA覆盖的区域也不会完全重合。
