本报告输出内容主要包含 TD-LTE 网络的 RSRP、SINR 等指标的分布情况以及业务的接 入性能、小区平均负载以及用户平均吞吐率等指标的分析结果。
从最后的仿真结果看，基于报告中的站址设计，网络实施后基本可以满足中国移动的覆 盖目标要求。覆盖目标区域内，室外覆盖的 RSRP 高于-100dBm 的比例高于 95%。小区平 均速率以及小区边界速率满足中国移动的要求。
3.2 调制相关参数
SINR 到 MCS 的映射表采用爱立信优化的映射配置，其中已经包括了 MIMO、发射分集等 增益，能更加真实地反映爱立信的产品性能。
3.3 传播模型
本项目的仿真采用 Mentum Planet General Model 传输模型，根据本次仿真的参数，基 于 2.6G 频段，接收机的高度设置为 1.5m，并根据密集城区和城市地貌特点进行了修正。
16
TD-LTE 网络仿真报告
1 概述
在建设 TD-LTE 无线网络时, 要实现系统的高性能指标, 除产品及特性以外，合理的网络 设计是不可缺少的。网络设计的好坏将决定网络性能的上限，好的网络设计可以为产品性 能的发挥和以后的网络优化创造更好的条件。
为了保证网络实施后能够达到预期目标，爱立信利用仿真工具对投标城市进行了仿真以 使网络设计更加完善，以为网络建设提供有益的参考。
TD-LTE 网络仿真报告
厦门 TD-LTE 网络仿真报告
1 概述 ........................................................................................................................................................................ 2 2 仿真工具介绍 ........................................................................................................................................................ 2 3 仿真参数 ................................................................................................................................................................ 3
从最后的仿真结果看，基于报告中的站址设计，网络实施后基本可以满足中国移动的覆 盖目标要求。覆盖目标区域内，室外覆盖的 RSRP 高于-100dBm 的比例高于 95%。小区平 均速率以及小区边界速率满足中国移动的要求。
3.2 调制相关参数
SINR 到 MCS 的映射表采用爱立信优化的映射配置，其中已经包括了 MIMO、发射分集等 增益，能更加真实地反映爱立信的产品性能。
3.3 传播模型
本项目的仿真采用 Mentum Planet General Model 传输模型，根据本次仿真的参数，基 于 2.6G 频段，接收机的高度设置为 1.5m，并根据密集城区和城市地貌特点进行了修正。
16
TD-LTE 网络仿真报告
1 概述
在建设 TD-LTE 无线网络时, 要实现系统的高性能指标, 除产品及特性以外，合理的网络 设计是不可缺少的。网络设计的好坏将决定网络性能的上限，好的网络设计可以为产品性 能的发挥和以后的网络优化创造更好的条件。
为了保证网络实施后能够达到预期目标，爱立信利用仿真工具对投标城市进行了仿真以 使网络设计更加完善，以为网络建设提供有益的参考。
TD-LTE 网络仿真报告
厦门 TD-LTE 网络仿真报告
1 概述 ........................................................................................................................................................................ 2 2 仿真工具介绍 ........................................................................................................................................................ 2 3 仿真参数 ................................................................................................................................................................ 3
综合实验报告LTE仿真实验
综合实验报告—LTE学号：姓名：日期：2016/2017学年第一学期实验1 LTE无线接入网设备配置实验目的：1. 掌握LTE无线接入网的网元名称及其作用。
2. 掌握实验中各网元的线缆名称及其作用。
实验内容：1. 完成一个LTE无线接入网站点机房的设备配置。
实验要求：1. 完成大型城市万绿市A站点机房的设备配置。
实验步骤：设备配置步骤如下：1.单击仿真平台中的“设备配置”按钮，然后选择仿真场景中的某站点机房。
2.添加设备：包括BBU、RRU、ANT、PTN、ODF、GPS。
3.连接RRU和ANT。
ANT1连接到RRU1，使用“天线跳线”，将ANT1左边1脚和RRU的1脚，同理将对应的4脚连接起来。
因为默认使用的是2×2的天线模式。
注意相互对应，不能连串。
4.连接RRU和BBU。
使用“成对LC-LC光纤”，把TX0-RX0~TX2-RX2与RRU1~RRU3对应连接起来。
5.连接BBU和GPS。
使用“GPS馈线”，一端将馈线与GPS连接，另一端连接到BBU的IN口。
6.连接BBU与PTN。
使用“成对LC-LC光纤”，点击设备指示图里的BBU，将光纤接到BBU的TXRX端口上，另一端连接到设备指示图里的PTN设备槽位1的GE1端口上。
7.连接ODF和PTN。
单击ODF进入到ODF架内部，使用“成对LC-FC光纤”，将某市站点机房和该市汇聚机房连接起来。
这里要使用两对LC-FC线，分别连接到PTN的端口3和4口上。
至此，该市某站点机房的设备配置就完成了，从“设备指示图”中可观察到设备间的连接情况。
设备之间连接关系表图3-1 万绿市核心网设备配置接口使用情况3.2.1 万绿市A站点机房设备配置表3-3 万绿市A站点机房设备配置设备本端接口对端接口线缆BBUwl-RAN_BBU_TX/RX wl-ACC-A_PTN1_1_4×GE_1 成对LC-LC光纤wl-RAN_BBU_TX0/RX0 wl-RAN_RRU1_OPT1 成对LC-LC光纤wl-RAN_BBU_TX1/RX1 wl-RAN_RRU2_OPT1 成对LC-LC光纤wl-RAN_BBU_TX2/RX2 wl-RAN_RRU3_OPT1 成对LC-LC光纤wl-RAN_BBU_IN wl-RAN_GPS_IN GPS馈线RRU1wl-RAN_RRU1_OPT1 wl-RAN_BBU_TX0/RX0 成对LC-LC光纤wl-RAN_RRU1_ TX0/RX0 wl-ANT1_ANT1 天线跳线wl-RAN_RRU1_ TX1/RX1 wl-ANT1_ANT4 天线跳线RRU2wl-RAN_RRU2_OPT1 wl-RAN_BBU_TX1/RX1 成对LC-LC光纤wl-RAN_RRU2_ TX0/RX0 wl-ANT2_ANT1 天线跳线wl-RAN_RRU2_ TX1/RX1 wl-ANT2_ANT4 天线跳线思考题：1.如何删除配置错误的设备？答：要对某个机架进行操作，则可鼠标点击该机架，之后可对改机架中的设备进行添加或者删除。
LTE网络规划仿真报告
LTE网络规划仿真报告一、引言LTE（Long Term Evolution）是第四代移动通信网络技术，具有更高的传输速度、较低的时延和更好的网络容量等特点，成为了目前移动通信领域的主流技术。
为了提高网络性能和用户体验，进行LTE网络规划仿真是非常重要的环节。
二、仿真目标本次仿真的目标是对LTE网络进行规划，确定最佳的网络参数配置，以提供高速传输、低时延和稳定的网络服务。
三、仿真方法1.网络场景构建：根据实际情况，构建一个具有代表性的网络场景，包括基站、用户终端和信道特性等。
2.信号传输仿真：利用仿真软件对信号传输进行模拟，考虑不同路径损耗、干扰和噪声等因素。
3.网络性能评估：通过调整网络参数，对网络性能进行评估，如吞吐量、响应时间和连通性等。
4.网络优化：根据仿真结果，对网络参数进行优化，以提高网络的覆盖范围和稳定性。
四、仿真结果及分析1.信号传输性能：通过调整不同基站的功率和覆盖范围，对信号传输性能进行仿真。
结果显示，功率增加和覆盖范围扩大可以提高信号传输的可靠性和稳定性。
2.网络吞吐量：通过调整无线资源分配和调度算法，对网络吞吐量进行优化。
结果显示，合理的资源分配和调度策略可以提高网络吞吐量并减少遗传率。
3.网络时延：通过调整信道编码和调度算法，对网络时延进行优化。
结果显示，合适的编码方案和调度策略可以减少网络时延，提高用户体验。
4.网络覆盖范围：通过调整基站布局和天线高度，对网络覆盖范围进行优化。
结果显示，合理的基站布局和优化的天线高度可以提高网络覆盖范围。
五、结论通过LTE网络规划仿真，可以得出以下结论：1.合理调整基站功率和覆盖范围可以提高信号传输的可靠性和稳定性。
2.优化无线资源分配和调度算法可以提高网络吞吐量并减少遗传率。
3.选择合适的信道编码方案和调度策略可以减少网络时延，提高用户体验。
4.合理的基站布局和优化的天线高度可以提高网络覆盖范围。
六、建议根据仿真结果，提出以下LTE网络规划建议：1.在高密度用户区域增加基站密度，提高网络覆盖范围和容量。
LTE无线及核心网部分3
k4
k5 k6 k7
0
13.82 -6.55 0
0
13.82 -6.55 0
0
13.82 -6.55 0
0
13.82 -6.55 0
0
13.82 -6.55 0
11
无线网络规划 链路预算
链路预算是通过对上、下行信号传播途径中各种影响因素的考察和分析，估算覆盖能力，得到保证 一定信号质量下链路所允许的最大传播损耗。链路预算流程如下图所示：
无线网络规划
无线规划流程
覆盖规划 容量规划
规模估算
无线开通配置
< 所有信息均为艾优威科技有限公司所有>
16
无线网络规划 容量规划
VBOX onLine
•
容量估算流程 计算基站吞吐量。根据系统仿真结果，得到一定站间距下的单站吞吐量。 计算系统吞吐量需求。根据场景选择业务模型计算用户业务的吞吐量需求或者由用户给出。 其中吞吐量需求的因素包括地理分区、用户数量、用户增长预测、保证速率等。 根据以上两个结果计算容量站点数。
半径基准
密集城区
0.36
一般城区
0.58
郊区
0.85（Kຫໍສະໝຸດ ）无线网络规划VBOX onLine
•
站点选型与单站覆盖面积 站型分类
站型一般包括全向站和三扇区定向 站，根据广播信道水平3dB波瓣宽 度的不同，常用的定向站又分为水 平3dB波瓣宽度为65度和90度两种。
单站覆盖面积 从前文计算得出的小区半径，对应下表可计算得出不同站型选择下单站覆盖面积。
3
无线网络规划 无线网络规划主要工作流程
1. 网络建设需求分析：主要是分析网络覆盖区域、网络容量和网络服务质量，这是网络规划要求达到的 目标； 2. 无线环境分析：其中包括清频测试和传播模型测试校正。其中清频测试是为了找出当前规划项目准备 采用的频段是否存在干扰，并找出干扰方位及强度，从而为当前项目选用合适频点提供参考，也可用 于网络优化中问题定位。传播模型测试校正是通过针对规划区的无线传播特性测试，由测试数据进行 模型校正后得到规划区的无线传播模型，从而为覆盖预测提供准确的数据基础； 3. 无线网络规模估算：包含覆盖规模估算和容量规模估算；针对规划区的不同区域类型，综合覆盖规模 估算和容量规模估算，做出比较准确的网络规模估算； 4. 预规划仿真：根据规模估算的结果在电子地图上按照一定的原则进行站点的模拟布点和网络的预规划 仿真； 5. 无线网络勘察：根据拓扑结构设计结果，对候选站站点进行勘察和筛选； 6. 无线网络详细设计：主要指工程参数和无线参数的规划等； 7. 网络仿真验证：验证网络站点布局后的网络的覆盖、容量性能； 8. 规划报告：输出最终的网络规划报告。
LTE网络仿真测试方案
4
1.2 Landslide 测试产品介绍
为了满足数据业务增长对带宽的 需求,移动运营商正在升级网络 ,从而 通过诸如电子邮件接入 /访问网站/多 媒体服务等业务赢得新的收入增长 . 以前只能处理每秒 100 个移动用户请求的网络设备再也不能应付今天无线数据 网的要求了,像 PDSN,SGSN， GGSN，MME,SGW/PGW 设备的制造商必须向运营商证 明他们设备的真实能力,如每秒能处理上千个用户请求 ,并发承载上百万的用户 访问等,同时还需要通过真实应用数据来验证设备的性能 .运营商也会担心端到 端的数据业务质量.新的业务会引入新的设备,如 WAP 网关,多媒体消息系统服务 器等.所有这些网元都会给整个网络的性能带来影响 ,需要作为网络的一部分加 以测试. 与传统的测试系统不一样的是,思博伦通信的 Landslide 性能测试系统可以 让运营商使用真实世界的控制和数据流量模型对所有网络单元进行端到端的测 试,让设备制造商通过模拟复杂的流程和用户环境来改善和验证产品性 能.Landslide 是唯一的可以支持所有关键的无线控制信令 ,并在同一平台上支 持广泛的数据面高层应用的性能测试工具. Landslide 包含以下针对不同应用的测试解决方案. Landslide LTE- 支持 MME,SGW,PGW,PCRF 性能测试或者各种设备仿真方案。 Landslide GPRS - 提供相应接口和节点仿真用来测试 GPRS 网络中的 GGSN 设备. Landslide UMTS - 提供相应接口和节点仿真用来测试 UMTS 网络中的 GGSN 和 SGSN 设备. Landslide eHRPD -支持 HSGW 性能测试方案 Landslide CDMA2000 – 提供相应接口和节点仿真用来测试 CDMA2000 无线 数据网中的核心网络单元. Landslide L2TP-支持测试 L2TP Security Gateway 性能测试。 Landslide Mobile IP – 用来测试移动 IPv4 或 v6 网络中的家乡代理或相 关节点. Landslide AAA – 支持 RADIUS/Diameter 接口用来测试在 CDMA2000 或 GPRS 网络中用到的 AAA 服务器性能 Landslide Wimax- 支持 Wimax AGN Gateway 和 CSN 性能测试方案。
综合实验报告LTE仿真实验要求
综合实验报告LTE仿真实验要求第一篇：综合实验报告LTE仿真实验要求南京邮电大学综合实验报告— LTE学号：姓名：日期：此处写学号手写此处写姓名手写此处写实验日期2016/2017学年第一学期实验1 LTE无线接入网设备配置实验目的：1.掌握LTE无线接入网的网元名称及其作用。
2.掌握实验中各网元的线缆名称及其作用。
实验内容：1.完成一个LTE无线接入网站点机房的设备配置。
实验要求：1.完成大型城市万绿市A站点机房的设备配置。
（后面实验，手写部分，与实验1相同。
）实验步骤：手写（填写实验步骤）设备之间连接关系表手写思考题：手写1.如何删除配置错误的设备？2.如果RRU与天线的连接接反，会产生什么结果？ BBU数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验3 无线射频数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验4 LTE核心网设备配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验5 MME数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验6 SGW数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验7 PGW数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验8 HSS数据配置（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验9 故障排查-LTE网络附着不成功（参考实验1和实验指导书。
上交的实验报告中此行删除。
）实验总结手写第二篇：大学物理仿真实验实验报告大学物理仿真实验实验报告实验名称：空气比热容测定学院：机械工程学院专业班号：车辆11姓名：刘娟娟学号：2110105001第三篇：TMT外贸仿真实验实验报告（定稿）《外贸仿真实验》学习总结院系：年级：专业：班级：姓名：一、实习概述(一)实验时间本次实习时间从2012年9月22日至2012年11月22日（二）实验地点本次实习的地点采用集中的方式，有学校统一安排，学生由同一时间进行模拟操作（三）实验内容根据相关的国际法律与惯例，结合我国的实际情况与国际贸易实践，以出口贸易的基本过程为主线，以模拟设定的具体出口商品交易作背景，针对出口贸易中业务函电的草拟，商品价格的核算、交易条件的磋商、买卖合同的签订、信用证的审核与修改、出口货物的托运订舱、报检通关、保险及贸易文件制作和审核等主要业务操作技能。
LTE网络规划仿真报告
L T E网络规划仿真报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT福州TD-LTE规划区及新增区加站报告版权所有侵权必究2013年4月目录2TD-LTE道路仿真条件......................................................................天线使用原则...................................................仿真站点俯仰角选择原则.........................................仿真使用图例................................................... 3覆盖仿真简要结论...........................................................................各区县分区域加站情况...............................................各覆盖区域站间距情况............................................... 4各区域覆盖仿真对比分析...............................................................原规划区...........................................................加站前RSRP覆盖情况............................................加站后RSRP覆盖情况............................................万达鳌峰区域.......................................................加站前RSRP覆盖情况............................................加站后RSRP覆盖情况............................................连潘区域...........................................................加站前RSRP覆盖情况............................................加站后RSRP覆盖情况............................................五四北区域.........................................................加站前RSRP覆盖情况............................................加站后RSRP覆盖情况............................................软件园（梅峰）区域.................................................加站前RSRP覆盖情况............................................加站后RSRP覆盖情况............................................ 5新加站点清单及分布.......................................................................站点分布：.........................................................站点统计（按区县）：...............................................站点统计（按区域）：...............................................新加站点清单：..................................................... 6总结...................................................................................................1概述本报告主要是在目前福州移动TD-LTE现网585个站点（505个CP0站点+80个CP1站点）的基础上，对福州规划区以及新增区域的站点分布情况，通过RSRP覆盖仿真，分析在满足RSRP大于-100dBm的情况下，需要新加站点的数量及位置。
TD-LTE网络仿真技术
23
TD-LTE规划仿真工具CNP-Monte Carlo仿真流量曲线
支持单小区或整网流量动态曲线绘制 方便用户实时查看仿真进程及影响
单小区流量动态曲线
整网流量动态曲线
24
TD-LTE规划仿真工具CNP-Monte Carlo仿真出图
支持基于仿真结果的小区上下行吞吐量出图 方便用户直观查看仿真结果
14
TD-LTE规划仿真工具CNP-MCS映射表
支持基于单发单收的上下行MCS等级映射
15
TD-LTE规划仿真工具CNP-多天线技术
支持各种多天线技术，包括4*2MIMO、2*2MIMO、BF、SFBC 及不同多天线方式之间的自适应
采用等效查表的方式，体现上下行多天线技术带来的吞吐量增益
数据管理功能
统一的数据管理，包括站点数 据库、设备管理和传播模型管
理
灵活的多天线技术
支持包括空间复用、BF、发射 分集的多天线技术，并且实现
支持ICIC算法
支持ICIC算法，有效反映同频 组网情况下，小区间干扰情况 和小区边缘频谱效率等信息
多天线技术间的自适应
5
TD-LTE规划仿真工具CNP-主界面
17
TD-LTE规划仿真工具CNP-邻区规划
支持自动/手动邻区规划 支持多种邻区规划策略 图形化显示邻区关系
邻区规划参数设置
Hale Waihona Puke 邻区规划结果18TD-LTE规划仿真工具CNP-频率规划
支持基于ICIC算法(SFR)的频率规划 支持全网异频、全网同频的频率规划
频率规划参数设置 频率规划结果
Planet地图
Google Earth地图
基于LTE FDD的网络规划仿真分析

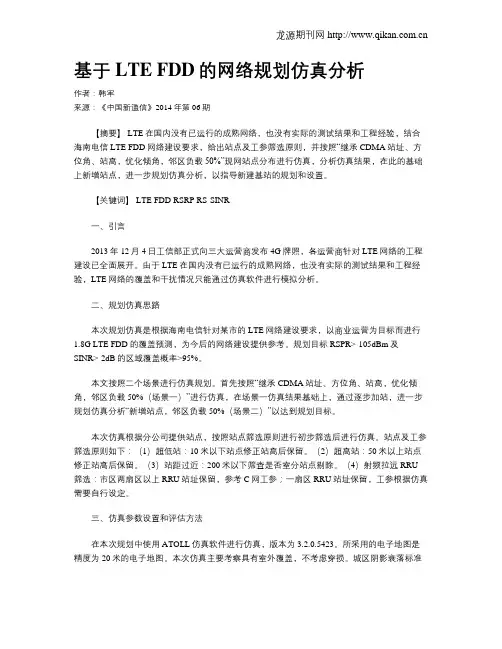

基于LTE FDD的网络规划仿真分析作者：韩军来源：《中国新通信》2014年第06期【摘要】 LTE在国内没有已运行的成熟网络，也没有实际的测试结果和工程经验，结合海南电信LTE FDD网络建设要求，给出站点及工参筛选原则，并按照“继承CDMA站址、方位角、站高，优化倾角，邻区负载50%”现网站点分布进行仿真，分析仿真结果，在此的基础上新增站点，进一步规划仿真分析，以指导新建基站的规划和设置。
【关键词】 LTE FDD RSRP RS-SINR一、引言2013年12月4日工信部正式向三大运营商发布4G牌照，各运营商针对LTE网络的工程建设已全面展开。
由于LTE在国内没有已运行的成熟网络，也没有实际的测试结果和工程经验，LTE网络的覆盖和干扰情况只能通过仿真软件进行模拟分析。
二、规划仿真思路本次规划仿真是根据海南电信针对某市的LTE网络建设要求，以商业运营为目标而进行1.8G LTE FDD的覆盖预测，为今后的网络建设提供参考。
规划目标RSPR>-105dBm及SINR>-2dB的区域覆盖概率>95%。
本文按照二个场景进行仿真规划。
首先按照“继承CDMA站址、方位角、站高，优化倾角，邻区负载50%（场景一）”进行仿真，在场景一仿真结果基础上，通过逐步加站，进一步规划仿真分析“新增站点，邻区负载50%（场景二）”以达到规划目标。
本次仿真根据分公司提供站点，按照站点筛选原则进行初步筛选后进行仿真。
站点及工参筛选原则如下：（1）超低站：10米以下站点修正站高后保留。
（2）超高站：50米以上站点修正站高后保留。
（3）站距过近：200米以下筛查是否室分站点剔除。
（4）射频拉远RRU筛选：市区两扇区以上RRU站址保留，参考C网工参；一扇区RRU站址保留，工参根据仿真需要自行设定。
三、仿真参数设置和评估方法在本次规划中使用ATOLL仿真软件进行仿真，版本为3.2.0.5423。
所采用的电子地图是精度为20米的电子地图。
基于仿真的LTE网络结构规划与优化解决方案

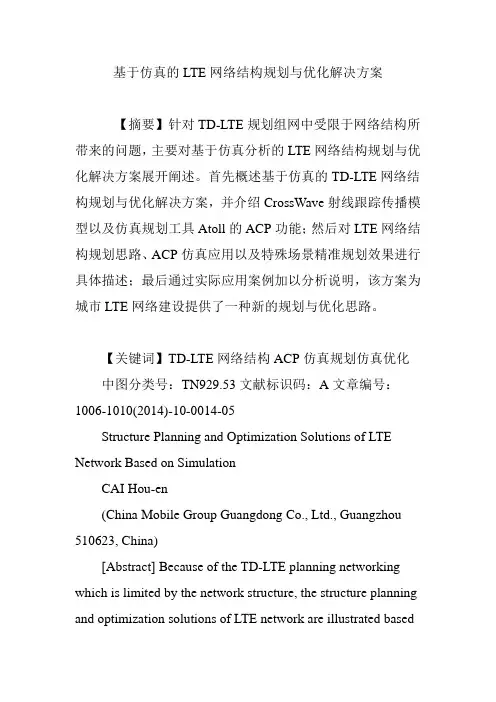

基于仿真的LTE网络结构规划与优化解决方案【摘要】针对TD-LTE规划组网中受限于网络结构所带来的问题，主要对基于仿真分析的LTE网络结构规划与优化解决方案展开阐述。
