隧道断面设计

盾构隧道断面设计及优化分析隧道工程作为现代城市基础设施建设的重要组成部分，广泛应用于地铁、交通、水电、矿山以及城市发展等领域。

盾构隧道作为一种常见的隧道建设技术，具有施工速度快、风险低、环境影响小等优点。

而盾构隧道的断面设计及优化分析，是确保工程质量与安全的重要环节。

1. 盾构隧道断面设计的基本原则在进行盾构隧道断面设计时，需考虑以下几个基本原则：（1）合理利用地下空间：隧道断面设计应尽可能满足工程实际需求，合理利用地下空间资源，确保通行能力与安全性。

（2）满足施工要求：隧道断面设计应考虑盾构机的施工要求，如机器尺寸、转运通道、照明设备等，以确保施工的顺利进行。

（3）充分考虑地质条件：隧道断面设计需结合地质条件进行优化，如软土地区采用较大断面；岩石地层采用适宜的支护措施等。

（4）应急通道设置：隧道断面应考虑设置应急通道，以保证遇到突发情况时的疏散和救援能力。

（5）考虑未来扩建可能性：根据城市规划和未来交通发展需求，隧道断面设计时应考虑未来扩展和改造的可能性，避免单纯追求短期利益。

2. 盾构隧道断面设计的关键参数（1）净宽：根据交通工具的通行需求、人员疏散需求，结合交通流量预测等因素，确定隧道断面的净宽。

（2）净高：根据交通工具的高度、通风需求、供电线路等因素，确定隧道断面的净高。

（3）基础设计：根据地质条件、土壤承载力等因素，确定隧道断面的基础设计，包括基础底板厚度、侧壁支护措施等要素。

（4）辅助设施：根据施工要求和功能需求，确定隧道断面的辅助设施，如排水系统、照明设备、通风系统等。

（5）应急通道：根据安全要求和应急情况考虑，确定隧道断面的应急通道设置方案。

3. 盾构隧道断面设计的优化分析（1）多因素综合考虑：在进行盾构隧道断面设计时，要考虑多个因素的影响，如地质条件、交通需求、施工要求等，进行多因素综合考虑，提出合理的断面设计方案。

（2）模拟分析与计算：利用计算机辅助设计软件，进行盾构隧道断面的模拟分析与计算，考虑不同断面方案下的沉降、变形、稳定性等问题，选择最优方案。

隧道横断面设计一、铁路隧道横断面设计（一）直线隧道净空隧道净空是指隧道衬砌的内轮廓线所包围的空间，根据隧道建筑限界确定。

隧道建筑限界是为了保证隧道内各种交通的正常运行与安全，而规定在一定宽度和高度范围内不得有任何障碍物的空间范围。

1.机车车辆限界机车车辆限界指机车车辆最外轮廓的限界尺寸。

该限界要求所有在线路上行驶的机车车辆停在平坡直线上时，车体所有部分都必须容纳在此限界范围内而不得超越。

“机车车辆限界”能满足各种型号的机车和车辆在横断面尺寸上的最大需要。

2.基本建筑限界基本建筑限界指线路上各种建筑物和设备均不得侵入的轮廓线，用以保证机车车辆的安全运行以及建筑物和设备不受损害。

3.隧道建筑限界（1）常速铁路隧道建筑限界。

它是指包围“基本建筑限界”外部的轮廓线，即在“基本建筑限界”的基础上，留出少许空间，用于安装通信信号、照明、电力等设备。

对于速度120 km/h的新建和改建的内燃机车牵引的单线和双线铁路隧道，采用“隧限-1A”和“隧限-1B”，如图2-17所示。

新建和改建的电力机车牵引的单线和双线铁路隧道，采用“隧限-2A”和“隧限-2B”，如图2-18所示。

图2-17 蒸汽及内燃牵引的单线、双线隧道限界（单位：mm）图2-18 电力牵引的单线、双线隧道限界（单位：mm）（2）高速铁路隧道建筑限界。

我国高速铁路隧道建筑限界分为200 km/h客货共线、200 km/h及以上客运专线、200 km/h客货共线双层集装箱运输三种，如图2-19～图2-21所示。

图2-19 200 km/h客货共线电力牵引铁路KH-200桥隧建筑限界（单位：mm）图2-20 200 km/h及以上客运专线铁路建筑接近限界（单位：mm）图2-21 200 km/h客货共线电力牵引铁路双层集装箱运输隧道建筑限界（单位：mm）4.直线隧道净空（1）常速铁路隧道净空。

“直线隧道净空”要比“隧道建筑限界”稍大一些，它除了满足限界要求外，还考虑避让等安全空间、救援通道及技术作业空间，还考虑了在不同的围岩压力作用下，衬砌结构的合理受力形状（拱部采用三心圆，边墙采用直墙式或曲墙式）以及施工方便等因素。

隧道断面计算公式
（原创实用版）
目录
1.隧道断面计算的重要性
2.隧道断面计算公式的推导和解释
3.隧道断面计算的实际应用举例
4.结论：隧道断面计算公式对于隧道工程的设计和施工具有重要意义
正文
隧道断面计算公式在隧道工程设计与施工中具有重要作用。

隧道断面是指隧道内任意一点处的截面形状，其大小和形状直接影响着隧道的通行能力、工程造价和施工难度。

因此，精确计算隧道断面是隧道工程中的关键环节。

隧道断面计算公式的推导和解释：
隧道断面的面积计算公式为：面积 = 高×宽
其中，高指的是隧道断面在垂直方向上的尺寸，宽指的是隧道断面在水平方向上的尺寸。

根据这个公式，我们可以计算出隧道断面的面积。

例如，如果隧道断面的高为 4 米，宽为 3.5 米，那么隧道断面的面积为 14 平方米。

隧道断面计算的实际应用举例：
在实际的隧道工程中，隧道断面计算公式的应用非常广泛。

工程师需要根据隧道的设计要求、地质条件和施工技术等因素，灵活运用隧道断面计算公式，确定隧道的断面大小和形状。

例如，在设计一条双向通车的隧道时，工程师需要确保隧道的断面面积足够大，以满足双向通车的需求。

同时，工程师还需要考虑地质条件，如隧道穿越的山体、地下水位等因素，以确保隧道的稳定性和安全性。

结论：
隧道断面计算公式对于隧道工程的设计和施工具有重要意义。

通过精确计算隧道断面，工程师可以确保隧道的通行能力、工程造价和施工难度达到最佳平衡。

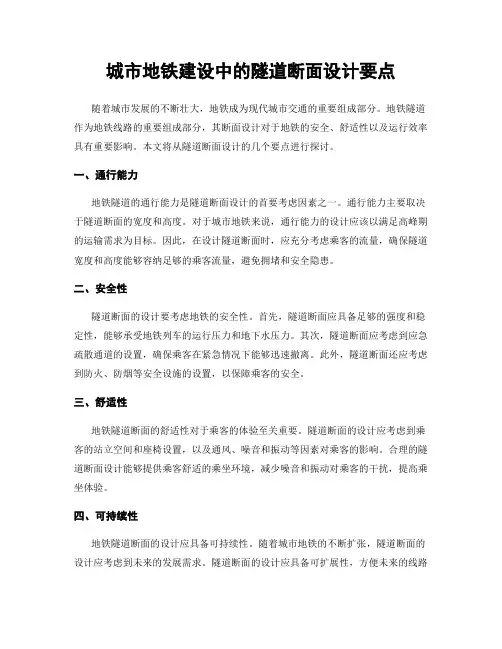

城市地铁建设中的隧道断面设计要点随着城市发展的不断壮大，地铁成为现代城市交通的重要组成部分。

地铁隧道作为地铁线路的重要组成部分，其断面设计对于地铁的安全、舒适性以及运行效率具有重要影响。

本文将从隧道断面设计的几个要点进行探讨。

一、通行能力地铁隧道的通行能力是隧道断面设计的首要考虑因素之一。

通行能力主要取决于隧道断面的宽度和高度。

对于城市地铁来说，通行能力的设计应该以满足高峰期的运输需求为目标。

因此，在设计隧道断面时，应充分考虑乘客的流量，确保隧道宽度和高度能够容纳足够的乘客流量，避免拥堵和安全隐患。

二、安全性隧道断面的设计要考虑地铁的安全性。

首先，隧道断面应具备足够的强度和稳定性，能够承受地铁列车的运行压力和地下水压力。

其次，隧道断面应考虑到应急疏散通道的设置，确保乘客在紧急情况下能够迅速撤离。

此外，隧道断面还应考虑到防火、防烟等安全设施的设置，以保障乘客的安全。

三、舒适性地铁隧道断面的舒适性对于乘客的体验至关重要。

隧道断面的设计应考虑到乘客的站立空间和座椅设置，以及通风、噪音和振动等因素对乘客的影响。

合理的隧道断面设计能够提供乘客舒适的乘坐环境，减少噪音和振动对乘客的干扰，提高乘坐体验。

四、可持续性地铁隧道断面的设计应具备可持续性。

随着城市地铁的不断扩张，隧道断面的设计应考虑到未来的发展需求。

隧道断面的设计应具备可扩展性，方便未来的线路延伸和改造。

此外，隧道断面的设计还应考虑到环保因素，减少对环境的影响，例如采用可再生能源供电、节能减排等措施。

五、美观性地铁隧道断面的美观性对于城市形象和乘客体验也具有重要意义。

隧道断面的设计应考虑到城市的整体风貌和地铁线路的特点，采用合适的材料和色彩，打造出美观、富有特色的隧道断面。

美观的隧道断面设计不仅能够提升城市形象，也能够给乘客带来愉悦的乘坐体验。

综上所述，城市地铁建设中的隧道断面设计要点包括通行能力、安全性、舒适性、可持续性和美观性。

这些要点相互关联，相互影响，需要在设计过程中综合考虑。

隧道断面计算公式隧道断面计算是确定隧道横截面积和形状的过程。

隧道断面的形状和尺寸对隧道的稳定性和使用条件有重要影响。

在进行隧道设计时，需要依据工程要求和地质条件来确定合适的断面形状和尺寸。

以下是常见的隧道断面计算公式和相关参考内容。

1. 地质勘探和地质参数：在进行隧道断面计算之前，需要进行地质勘探，获取地质参数，包括地质岩性、地应力、地下水等。

这些地质参数对隧道断面计算具有重要影响。

地质参数的获取可依据国家规范或工程师的经验进行判断。

2. 地层压力计算公式：根据地层压力的计算公式可估算隧道断面所受的地层压力。

常用的地层压力计算公式包括：- Terzaghi地压公式：P = k_h * γ_h * h- 吉环地压公式：P = k_n * γ_v * h其中，P为地层压力，k_h和k_n为地压系数，γ_h和γ_v为地层重度，h为覆土深度。

地压系数可根据地质条件和经验取值。

3. 支护结构计算公式：隧道施工过程中需要进行支护，支护结构的设计也需要进行断面计算。

常用的支护结构计算公式包括：- 钢支撑计算公式：N = (σ_1 + σ_3)/2- 混凝土衬砌计算公式：h = N * m其中，N为地层压力，σ_1和σ_3为地应力，h为衬砌厚度，m为混凝土抗压强度。

这些公式可依据设计要求和工程经验进行合理取值。

4. 断面形状计算：隧道断面的形状决定了隧道的稳定性和使用条件。

常见的隧道断面形状有圆形、马蹄形、矩形等。

断面形状计算的主要目标是确定隧道拱顶高度、宽度和截面积。

常用的断面形状计算公式包括：- 圆形断面计算：A = π * r^2, P = 2 * π * r + h- 马蹄形断面计算：A = (b1 + b2) * h/2, P = b1 + b2 + 2 * h其中，A为断面面积，P为断面周长，r为拱顶半径，h为拱高。

b1和b2为马蹄形断面的底宽和顶宽。

参考内容：- 《公路隧道设计规范》（JTJ 042-96）- 《铁路隧道设计规范》（TB 10002.1-2005）- 《城市轨道交通隧道设计规范》（GB 50486-2010）- 相关学术论文和专业书籍。

隧道纵断面设计原则隧道是连接两个地区的重要交通工具，其设计和建设对于交通运输的发展和经济的繁荣具有重要意义。

隧道的纵断面设计是隧道设计中的一个重要环节，它直接关系到隧道的使用效果和安全性。

本文将从隧道纵断面设计的原则、设计要求、设计方法等方面进行探讨。

一、隧道纵断面设计原则1.安全性原则隧道的安全性是设计的首要原则，隧道纵断面的设计应以安全为前提。

隧道纵断面设计应考虑隧道的使用功能、通行能力、安全性、舒适性等多方面的因素，保证隧道在使用过程中的安全性。

2.经济性原则隧道纵断面设计应以经济性为基础，根据工程的实际情况，合理选择隧道的断面形式、断面大小等参数。

设计时应尽量减少不必要的工程量，降低建设成本，提高工程效益。

3.适用性原则隧道纵断面设计应以适用性为前提，根据隧道所处的地形条件、地质条件、交通需求等因素，选择最适合的断面形式和尺寸。

设计时应考虑隧道的通行能力、交通流量、车辆类型等因素，确保隧道的适用性。

4.环保性原则隧道纵断面设计应以环保性为前提，设计时应考虑隧道的周边环境、生态保护等因素，尽量减少对周边环境的影响，保护生态环境，实现可持续发展。

5.美观性原则隧道纵断面设计应以美观性为前提，设计时应注重隧道的外观形式、色彩搭配等因素，使隧道在视觉上具有良好的效果，提高城市形象和品位。

二、隧道纵断面设计要求1.通行能力要求隧道纵断面的设计应根据隧道的通行能力要求确定隧道的断面形式和尺寸。

通行能力是隧道设计的重要指标之一，它直接关系到隧道的使用效果和安全性。

隧道的通行能力要求应根据隧道所处的地形条件、交通需求、车辆类型等因素综合确定。

2.安全性要求隧道纵断面设计应以安全性为前提，确保隧道在使用过程中的安全性。

隧道的安全性要求应考虑隧道的通行能力、交通流量、车辆类型等因素，确保隧道的通行安全。

3.舒适性要求隧道纵断面设计应以舒适性为前提，确保隧道在使用过程中的舒适性。

隧道的舒适性要求应考虑隧道的通行速度、车辆类型、交通流量等因素，确保隧道的使用舒适。

隧道断面计算公式隧道的断面计算是指根据设计要求和地质条件，确定隧道断面的大小和形状，以满足通行要求和施工要求的过程。

隧道断面计算的相关参考内容主要包括以下几个方面：1. 隧道断面形状选择原则：隧道断面形状的选择需要考虑以下因素：地质条件、交通需求、承载力要求、施工条件等。

常见的隧道断面形状有圆形、马蹄形、矩形等。

圆形断面一般用于地质条件较好、作用力分布均匀的隧道；马蹄形断面适用于地质条件较差、需要增加支护措施的隧道；矩形断面适用于需搭设设备或管线的隧道。

在实际设计中，根据具体情况还可以选择其他形状的断面。

2. 隧道断面计算公式：(1) 圆形断面计算公式：隧道断面的面积和周长可以根据圆形的面积和周长公式计算。

圆形断面的面积公式为：A = πr^2，其中A表示面积，r表示半径。

圆形断面的周长公式为：C = 2πr，其中C表示周长。

(2) 矩形断面计算公式：隧道断面的面积和周长可以根据矩形的面积和周长公式计算。

矩形断面的面积公式为：A = L·H，其中A表示面积，L和H分别表示矩形的长度和高度。

矩形断面的周长公式为：C =2(L + H)，其中C表示周长。

(3) 马蹄形断面计算公式：马蹄形断面的面积和周长计算相对复杂，需要根据具体的断面曲线方程进行计算。

一般情况下，可以将马蹄形断面简化为多个矩形和圆弧组合而成，然后分别计算各个部分的面积和周长，最后求和得到总的面积和周长。

3. 断面计算的相关参数和限制：隧道断面计算需要考虑一些相关参数和限制。

其中，常见的参数包括隧道的设计速度、设计荷载、地质条件、水文条件等；常见的限制包括最小净高、最小净宽、最小覆土厚度、最大纵横比等。

这些参数和限制一般由标准和规范进行规定，设计时需要满足相应的要求。

4. 实际工程案例：隧道断面计算的相关参考内容还可以通过实际工程案例进行学习和参考。

实际工程案例可以通过相关文献、专业书籍和报告等获取。

通过分析和比较实际工程案例，可以了解不同地质条件和交通需求下的隧道断面设计方法和效果。

隧道建设中的隧道断面设计有哪些要求在隧道建设中，隧道断面设计是至关重要的一环。

它不仅关系到隧道的安全性、功能性，还对工程的造价和施工难度有着显著的影响。

那么，隧道断面设计究竟有哪些要求呢？首先，隧道断面的形状选择是设计的基础。

常见的隧道断面形状有圆形、椭圆形、马蹄形、矩形等。

不同的形状在受力特性、施工难度和空间利用等方面各有优劣。

例如，圆形断面在承受周围岩土压力时，受力较为均匀，结构稳定性好，但施工难度相对较大；马蹄形断面则在适应不同地质条件和满足功能需求方面具有一定的灵活性。

在确定隧道断面形状时，需要充分考虑地质条件。

如果地质条件复杂，存在较大的围岩压力或地下水问题，那么选择受力性能好的断面形状就显得尤为重要。

比如在软弱围岩中，圆形或椭圆形断面可能更能保证隧道的稳定性，减少围岩变形和坍塌的风险。

隧道的使用功能也是决定断面设计的关键因素之一。

如果是公路隧道，需要考虑车辆的通行宽度、高度以及车与车之间的安全间距。

一般来说，高速公路隧道的净宽和净高都有明确的标准，以确保车辆能够安全、顺畅地行驶。

此外，还需要设置紧急停车带、人行横道和车行横道等附属设施，这些都会影响隧道断面的尺寸和形状。

对于铁路隧道，除了要满足列车的通行要求外，还需要考虑轨道的布置、接触网的安装以及信号设备的设置等。

不同类型的铁路，如高速铁路、普通铁路，其隧道断面的设计标准也会有所差异。

通风要求在隧道断面设计中不容忽视。

良好的通风系统能够有效地排除隧道内的有害气体、烟雾和粉尘，保证洞内空气质量和能见度，为行车安全和人员健康提供保障。

通风方式的选择，如自然通风、机械通风或混合通风，会直接影响隧道断面的大小和形状。

例如，采用机械通风时，需要预留通风设备的安装空间，这可能会导致隧道断面的增大。

照明需求也是设计时要考虑的重要方面。

充足的照明能够提高隧道内的视觉舒适度和安全性，减少驾驶员的视觉疲劳。

照明灯具的布置和安装方式会影响隧道顶部和侧壁的空间预留，从而对断面设计产生影响。
