电力用户用电信息采集系统DJGZ23-JD2000 集中器产品说明书安徽久大电子有限公司2011年11月集中抄表终端使用说明书第 1 章1概述1.1 引言集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能，符合《Q/GDW374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》、《Q/GDW375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》、《Q/GDW376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》、《Q/GDW376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》。
集中器安装在室内或室外集中器配电箱内，适应于环境温度为-25~75、年平均相对湿度不大于85%的条件下使用。
1.2 系统原理电力线载波通信是利用输电线作为传输媒介的通讯方式。
本终端主要有五部分组成：电源单元、处理单元、通信单元、GPRS单元、交流单元，框图如下图1所示。
其中电源单元给GPRS单元、处理单元、通信接口、交流采样供电。
GPRS单元通过移动公司的GPRS网络同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。
处理单元对各种数据进行统计分析后保存在处理单元的flash芯片内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯。
通信接口配置了标准的232接口和RS485接口。
1.3系统平台本系统终端软件采用先进嵌入式操作系统开发，硬件采用32位ARM7内核CPU，8Mbit 静态SRAM和512Mbit NandFLASH大容量数据存储器；通信信道采用高速全双工的工业级GPRS/CDMA模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。
1.4 功能特点●交流采样功能测控管理终端具备交流采样模块，可以采集并计算三相电压、电流、功率、需量、有无功电量等。
YN-JZQ 集中器使用说明书重要提示重要提示：：本使用说明说包含的所有内容均受版权法的保护，未经厦门宇能科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录第一章 产品简介 (1)1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件：： ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)2.1集中器安装集中器安装：： (3)2.1.1 集中器安装尺寸集中器安装尺寸：： ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图：： ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)第一章第一章 产品简介产品简介1.11.1、、产品概述产品概述YN-JZQ 型集中器为具有RS485或无线下行通信接口，能采集水表采集器的数据。
集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。
高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。
将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组主信道组旁的下来框中对集中器所属的主信道组进行配置，如图3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时内集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。
4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。
M-BUS集中器说明书1 概述集中器带有M-BUS、RS232,RS485 接口分别与M-Bus 仪表和抄表主站或控制器连接。
与M-BUS 仪表的通讯，采用消费类仪表国际标准M-BUS(Meter-BUS，EN1434-3),按照树型总线连接。
2 型号介绍集中器型号包括HS1101，HS1101B,HS1102A 和HS1106B 四种种型号。
2.1 HS1101A 型为单路无通讯协议转换型，该型号提供M-BUS 接口和RS232 或RS485 接口，只支持数据透传，直接通过RS232 或RS485接口发送读表指令。
最大连接仪表数量为60 块。
2.2 HS1101B 型为单路支持标准MODBUS 协议型，用户可发送标准MODBUS 协议指令读取仪表数据。
最大连接仪表数量为60 块。
2.3 HS1102A 型为多路（最大6 路）无通讯协议转换型，提供可选的1至6路，最大连接仪表数量为360 块。
2.4 HS1102B 型为多路（最大6 路）支持标准MODBUS 协议型，用户可发送标准MODBUS 协议指令读取仪表数据。
最大支持仪表数量360 块。
3 性能指标3.1 工作电压：12V 1A DC。
3.2 通讯接口：RS232/RS485 接口,M-BUS 接口。
3.3 该集中器提供单路或多路M-BUS 接口，单个集中器最多支持6 路，每路可连接60 块仪表。
3.4 指示灯包括电源指示，收发状态指示，过载报警指示。
3.5 工作环境：温度：-30℃---80℃湿度：90%，无结晶。
4 功能特点4.1 集中器带有M-BUS、RS232,RS485接口分别与M-Bus仪表和抄表主站或控制器连接4.2 单个集中器最多可连接M-BUS仪表360台(六路通道，每路接表60台)4.3 热量表与集中器的通讯连接，采用消费类仪表国际标准M-BUS(Meter-BUS，EN1434-3),按照树型总线连接4.4 采用普通的两芯电缆连接，同时完成数据通讯和提供通讯电源的功能，最大传输距离可达1000 米。
YN-JZQ 集中器使用说明书重要提示重要提示：：本使用说明说包含的所有内容均受版权法的保护，未经厦门宇能科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录第一章 产品简介 (1)1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件：： ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)2.1集中器安装集中器安装：： (3)2.1.1 集中器安装尺寸集中器安装尺寸：： ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图：： ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)第一章第一章 产品简介产品简介1.11.1、、产品概述产品概述YN-JZQ 型集中器为具有RS485或无线下行通信接口，能采集水表采集器的数据。
CFDA无线自组网国网标准集中器（DJGJ23-FC621GBJ）使用说明书深圳市友讯达科技发展有限公司目录一、概述 (3)二、功能及特点 (3)三、规格及主要技术参数 (4)四、状态灯说明 (5)五、集中器外观尺寸示意图 (5)六、安装与接线方法 (6)6.1、接线说明 (6)七、运输与存储 (7)八、保证期限 (8)一、概述集中器是远程集抄系统中的关键设备。
它可以组建并维护CFDA无线自组网通信网络，并通过下行CFDA通道自动抄收并存储各集中器或电能表的电能量等数据；同时还能通过上行信道与主站或手持机进行数据交换。
其上行通道采用模块化设计，可通过更换通信模块改变通信方式，支持GPRS、CDMA、以太网等通讯方式。
技术指标完全符合国家电网公司相关标准，通信协议符合Q/GDW 376.1-2009 主站与采集终端通信协议。
如图所示：DJGJ23-FC621GBJ国网标准集中器二、功能及特点1、数据采集、处理集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。
终端实时采集开关位置状态和其它状态信息，发生变位时可存储记录并在最近一次主站查询时向其发送该变位信号或终端主动上报。
2、集中器能分类存储下列数据每个电能表的31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日零点）冻结电能数据，以及10个重点用户10天的24个整点电能数据。
集中器能按要求选定某些用户为重点用户，按照采集间隔1h生成曲线数据。
3、主从工作模式集中器可设置选择为主集中器或从集中器两种工作模式之一。
一台主集中器能够通过级联485 接口级联最多4 台从集中器，并通过主集中器的远程上行通信通道与主站通信，从而实现主集中器及其级联的从集中器与主站之间的数据交换。
主集中器周期性巡查级联的从集中器，当从集中器有数据主动上报需求时，将从集中器的数据转发给主站。
4、校时功能具有主站对集中器远程校时功能和集中器到系统内电能表的广播校时功能。

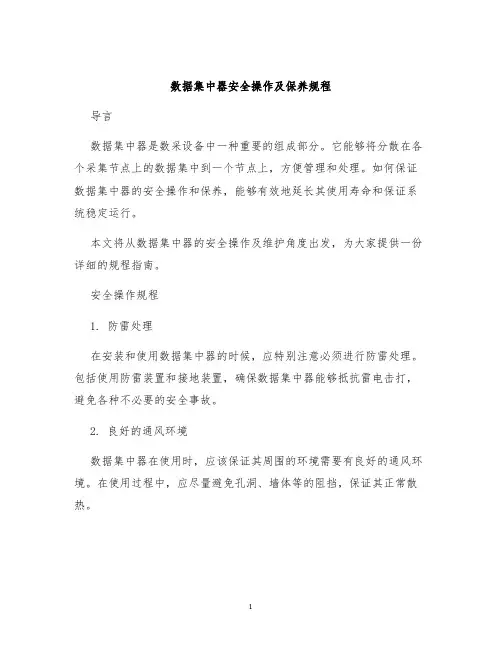

数据集中器安全操作及保养规程导言数据集中器是数采设备中一种重要的组成部分。
它能够将分散在各个采集节点上的数据集中到一个节点上，方便管理和处理。
如何保证数据集中器的安全操作和保养，能够有效地延长其使用寿命和保证系统稳定运行。
本文将从数据集中器的安全操作及维护角度出发，为大家提供一份详细的规程指南。
安全操作规程1. 防雷处理在安装和使用数据集中器的时候，应特别注意必须进行防雷处理。
包括使用防雷装置和接地装置，确保数据集中器能够抵抗雷电击打，避免各种不必要的安全事故。
2. 良好的通风环境数据集中器在使用时，应该保证其周围的环境需要有良好的通风环境。
在使用过程中，应尽量避免孔洞、墙体等的阻挡，保证其正常散热。
3. 妥善的维护数据集中器的使用寿命和稳定性直接与其经常性的维护有关。
使用人员应该按照规定要求，对数据集中器定期进行检查、维护和保养，确保其长时间稳定运行。
4. 及时的备份数据集中器中存储的数据量是相对庞大的。
在正常使用过程中，应该及时将数据进行备份，以避免数据丢失的情况发生。
数据备份的方式可以选择在本地备份，也可以选择传送到云平台上。
数据集中器保养规程1. 清洁维护数据集中器的散热孔洞等部分应定期进行清理，避免因为灰尘等杂物造成数据集中器过热，导致系统崩溃。
清理时要遵守以下原则：1.使用专业工具和清洁剂清洗，禁止使用硬物划伤等保险措施。
2.严格按照清洁步骤操作，不能随意拆卸维修。
3.清洗完毕后必须保证其干燥，以免出现漏电现象。
2. 禁止严重碰撞在数据集中器使用过程中，应尽可能避免严重碰撞。
避免硬件与固体物质或者钢筋等重物接触，坠落等情形。
3. 手续齐全的维修在切换机房、移动数据集中器等操作时，必须依照有关规定程序进行，事先通知到有关人员，以保证整个过程的正常顺利。
如必须对数据集中器进行维修，则必须依照规定程序进行，避免造成数据丢失。
4. 合理运输在数据集中器的运输过程中，必须有工作人员陪同，负责运输全程的安全。
通用ST集中器配置及烧写说明通用ST集中器配置及烧写说明一、ST参数配置说明1．参数配置采用串口连接，将计算机串口与ST集中器的模块串口（也可用最右侧的调试485串口）采用交叉串口线连接。
然后，打开超级终端，选择您使用的串口，将波特率设置为19200，无校验，数据流控制：无，点击确定，打开连接。
如下所示：2．给集中器加电，此时若连接正确，超级终端应有如下打印输出，此时按小写‘S’键，进入命令应用接口3．在命令应用接口下，输入show回车，即可显示出当前参数列表，显示出所有支持参数的当前设置，示例如下4．上图列出了所有可以设置修改的参数配置项，符号‘：’前面为参数项，后面为对应的参数内容。
此时可以输入set回车，来查看个参数设置项的使用帮助，如下图所示5．上图显示了各参数设置项的设置帮助信息，符号‘：’之前为参数名称，之后为参数的含义解析说明信息，解析之后的‘< >’符号内的内容则为参数的支持设置形式说明。
参数设置形式为：set 设置项字符串设置有效值，命令之间加空格符6．下面对各参数进行详细的说明介绍以及设置示例：●baud: set erase com baud设置ST集中器模块串口的波特率，一般用于想快速烧写程序时修改，默认波特率为19200，最大可支持115200，重启后恢复默认值。
建议使用默认值。
举例：set baud 19200●serverip: set server ip设置gprs登陆主站的ip地址，参数形式为ip地址形式，支持16进制格式举例：set serverip 218.58.62.116●serverport: set server port设置gprs登陆主站的端口号码，参数形式为4位的端口号码举例：set serverport 6859●serverapn: set server apn设置gprs登陆主站的apn信息，参数形式为字符串，有效长度为16字节举例：set serverapn cmnet●gprsid: set device gprs id设置ST集中器的gprs通信时设备地址，参数形式为三个4位的数值，之间用空格符间隔设置举例：set gprsid 1234 5678 9012●485id: set device rs485 id设置ST集中器的rs485通信时设备地址，参数形式为一个6位的数值举例：set 485id 123456●modemtype: set gprs modem type设置ST集中器使用的gprs模块种类，参数形式为模块类型表示字符串举例：set modemtype me3000●combaud: set cascade com speed设置ST集中器级联端口的通信波特率，参数形式为速率波特率值，支持600，1200，2400，4800，9600，19200，38400数值。
