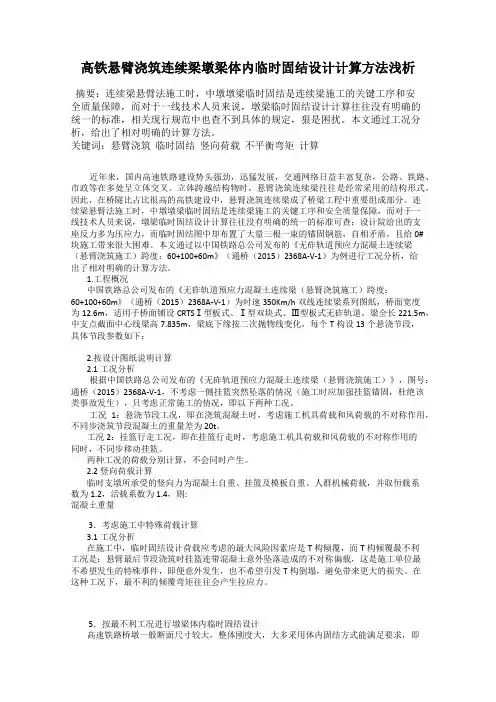

高铁悬臂浇筑连续梁墩梁体内临时固结设计计算方法浅析摘要：连续梁悬臂法施工时，中墩墩梁临时固结是连续梁施工的关键工序和安全质量保障，而对于一线技术人员来说，墩梁临时固结设计计算往往没有明确的统一的标准，相关现行规范中也查不到具体的规定，狠是困扰。

本文通过工况分析，给出了相对明确的计算方法。

关键词：悬臂浇筑临时固结竖向荷载不平衡弯矩计算近年来，国内高速铁路建设势头强劲，迅猛发展，交通网络日益丰富复杂，公路、铁路、市政等在多处呈立体交叉。

立体跨越结构物时，悬臂浇筑连续梁往往是经常采用的结构形式。

因此，在桥隧比占比很高的高铁建设中，悬臂浇筑连续梁成了桥梁工程中重要组成部分。

连续梁悬臂法施工时，中墩墩梁临时固结是连续梁施工的关键工序和安全质量保障，而对于一线技术人员来说，墩梁临时固结设计计算往往没有明确的统一的标准可查；设计院给出的支座反力多为压应力，而临时固结图中却布置了大量三根一束的锚固钢筋，自相矛盾，且给0#块施工带来很大困难。

本文通过以中国铁路总公司发布的《无砟轨道预应力混凝土连续梁（悬臂浇筑施工）跨度：60+100+60m》（通桥（2015）2368A-V-1）为例进行工况分析，给出了相对明确的计算方法。

1.工程概况中国铁路总公司发布的《无砟轨道预应力混凝土连续梁（悬臂浇筑施工）跨度：60+100+60m》（通桥（2015）2368A-V-1）为时速350Km/h双线连续梁系列图纸，桥面宽度为12.6m，适用于桥面铺设CRTSⅠ型板式、Ⅰ型双块式、Ⅲ型板式无砟轨道。

梁全长221.5m，中支点截面中心线梁高7.835m，梁底下缘按二次抛物线变化，每个T构设13个悬浇节段，具体节段参数如下：2.按设计图纸说明计算2.1工况分析根据中国铁路总公司发布的《无砟轨道预应力混凝土连续梁（悬臂浇筑施工）》，图号：通桥（2015）2368A-V-1，不考虑一侧挂篮突然坠落的情况（施工时应加强挂篮锚固，杜绝该类事故发生），只考虑正常施工的情况，即以下两种工况。

连续梁、连续刚构桥梁施工《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》TZ324-2010 该标准为推荐性标准，施工单位可选择使用术语连续梁：沿梁长方向有三处或三处以上由支座支承的梁；连续刚构：梁与中间墩刚性连接的连续梁结构；《高速铁路桥涵工程施工技术指南》铁建设[2010]241号术语连续梁、连续刚构、刚构桥，施工方法均可采用悬臂浇筑法，主要的设备为挂篮，施工前根据施工图纸，设计挂篮形式并经过计算。

第117页第13章混凝土连续梁、连续刚构模板、钢筋、混凝土应按照《铁路混凝土施工技术指南》（铁建设[2010]241号）施工要求规范施工连续刚构施工时，挂篮焊接拼装和高空立体交叉作业较多，施工过程中应加强控制各个关键节点的工序质量及安全管控措施。

严格执行现行规范《铁路桥涵工程施工安全技术规程》TB10303-20093.1.6 桥涵工程施工按照《铁路工程施工组织设计指南》（铁建设[2009]26号）的规定编制施工组织设计，加强控制工程、重难点及高风险工程的管理。

重难点及高风险体现在具体的工程条件，如高墩、超高墩连续刚构，或者施工条件极端不利的工程均属于重难点工程范畴，高墩悬臂浇筑采用拼装挂篮，本身高空作业频繁，属于高风险工程，施工时应加强施工过程的管控。

施工时应根据具体的工程条件编制详细的施工组织设计和相应的专项施工方案、安全施工专项方案及应急预案。

3.4.3 施工单位应编制实施性施工组织设计及关键工序的作业指导书，明确施工作业标准和要求。

4.3.1 桥涵工程开工前，应根据设计文件、施工调查报告和承包合同编制施工组织设计。

一般以单独的一座大桥或特大桥为单位工程编制详细的施工组织设计。

详细的规定以《高速铁路桥涵工程施工质量验收标准》TB10752-2010，3.2工程施工质量验收单元划分；施工时应根据每座桥梁的复杂程度，编制各个分部工程的专项施工方案。

高墩翻模属于墩台身专项施工方案，空心高墩、实体墩台模板设计应单独编制模板设计计算书及设计图纸，作为方案的附件；模板验算时需要用到的数据《铁路混凝土施工技术指南》铁建设[2010]241号模板工程第10页至第15页模板设计《钢结构设计规范》GB50017,《木结构设计规范》GB50005，4.2.6 模板及支架的刚度应符合：结构外露表面和直接支承混凝土重力的模板计算挠度不得大于构件跨度的1/400；承台尺寸较大时，模板承受混凝土侧压力较大，应对模板刚度、强度进行验算，确定采用的模板类型及型式，采用钢模板强度、刚度较大，考虑到起重吊装设备及基坑支护方式，应灵活选择模板类型；以清江特大桥为例：6#墩位于清江右岸，（K32+642清江特大桥工程地质断面图），桥区由于采砂、筑钉坝等原因造成河流较急，地下水位松散孔隙潜水为主，水流丰富，施工时采用填土围堰，帷幕注浆对基坑进行防水加固，施工时采用放坡开挖，开挖深度超过10m，属于深基坑，开挖面积较大；大型机械设备，包括混凝土泵车、吊车履带、吊汽车吊施工时均不方便，承台模板采用组合钢模板，由定型钢模板组拼成四块大模板，施工时应验算模板刚度及强度；如果采用竹木模板，则应经过结构计算确定模板方案，竹木模板优点是重量轻，对于放坡开挖基坑可以选择相对更小的吊装机械且较经济。

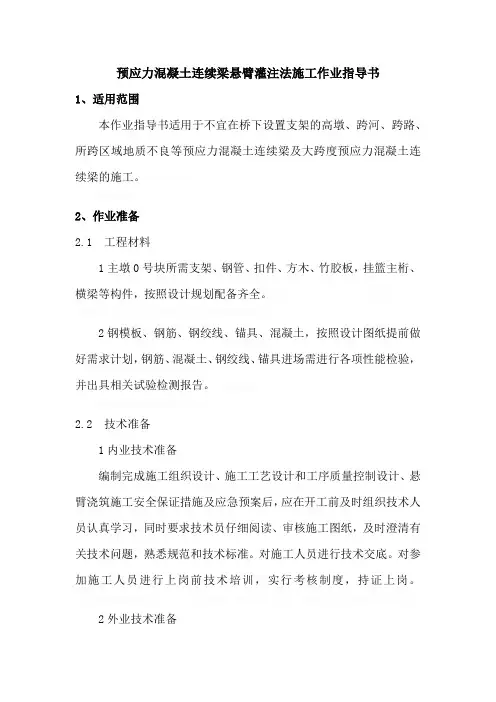

预应力混凝土连续梁悬臂灌注法施工作业指导书1、适用范围本作业指导书适用于不宜在桥下设置支架的高墩、跨河、跨路、所跨区域地质不良等预应力混凝土连续梁及大跨度预应力混凝土连续梁的施工。

2、作业准备2.1 工程材料1主墩0号块所需支架、钢管、扣件、方木、竹胶板，挂篮主桁、横梁等构件，按照设计规划配备齐全。

2钢模板、钢筋、钢绞线、锚具、混凝土，按照设计图纸提前做好需求计划，钢筋、混凝土、钢绞线、锚具进场需进行各项性能检验，并出具相关试验检测报告。

2.2 技术准备1内业技术准备编制完成施工组织设计、施工工艺设计和工序质量控制设计、悬臂浇筑施工安全保证措施及应急预案后，应在开工前及时组织技术人员认真学习，同时要求技术员仔细阅读、审核施工图纸，及时澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底。

对参加施工人员进行上岗前技术培训，实行考核制度，持证上岗。

2外业技术准备施工过程中所涉及的各项外部技术数据收集、相关仪器设备。

2.3 现场准备场地平整，包括施工便道、原料堆放区、材料加工区及生活房屋，配齐生活办公设施，满足主要管理、技术人员进场生活、办公需要。

2.4 人员淮备预应力连续梁悬臂施工人员包括技术主管、技术员、测量人员、实验员、钢筋工、电焊工、起重工、机械工、张拉工、压浆工以及后勤人员等.组织技术人员、领工员参加各项培训并进行考核。

2.5 施工机械及工艺准备1悬臂工艺准备悬臂施工法也称为无支架平衡伸臂法、挂篮法、分段施工法，它是以桥墩为中心向两岸对称的、逐节悬臂接长的施工方法，所用的主要设备是挂篮。

挂篮是悬臂灌筑施工的主要机具，它是一种能沿着轨道行走的活动模板系统，挂篮悬挂在已经完成纵向预应力筋张拉的梁段上，悬臂灌筑时梁段的模板安装、钢筋绑扎、管道安装、混凝土灌筑、预应力张拉、压浆等工作均在挂篮上进行。

当一个梁段施工完成后，延伸轨道，解除后锚，挂篮移向下一梁段施工。

2挂篮主要类型及结构挂篮主要形式有梁式、斜拉式、组合斜拉式挂篮，目前应用比较普遍的是梁式40挂篮。

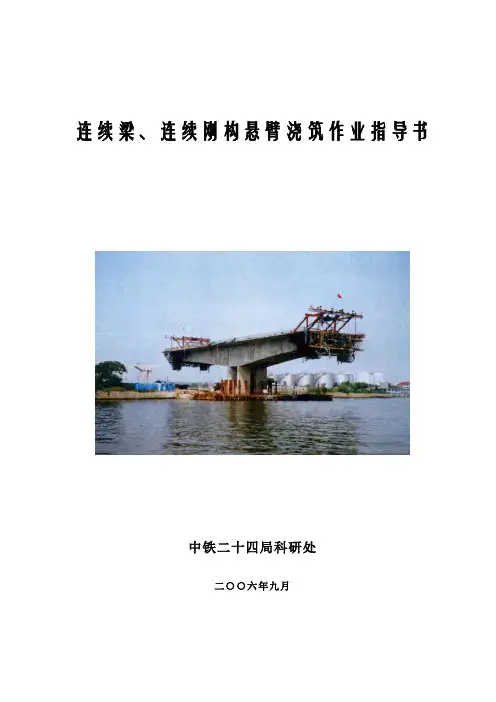

连续梁、连续刚构悬臂浇筑作业指导书中铁二十四局科研处二○○六年九月前言悬臂浇筑连续梁、连续刚构是以“T”构为施工单元，将梁体沿纵向分成若干节段，利用挂篮、托架等施工设备，就地分段浇注混凝土，待梁段混凝土达到一定强度，并施加预应力及管道压浆后，挂篮移动就位，进行下一梁段施工，直到T构梁体完成，通过相邻T构的合拢，体系转换变为连续梁。

悬臂浇筑施工方法在国外和我国公路桥梁建设中得到了广泛的应用，最近在新建客运专线铁路中也广泛采用。

为了适应客运专线铁路连续梁、连续刚构的施工需要，在总结以往预应力连续梁、连续刚构悬臂浇筑施工经验的基础上，编写本作业指导书，提供即将参与该项施工的工程技术员及施工作业人员学习参考。

目录1概述 ------------------------------------------------------------------------------------ 11.1悬臂浇筑法施工主要特点--------------------------------------------------- 11.2悬臂浇筑施工程序和梁段划分--------------------------------------------- 11.3挂篮分类 ----------------------------------------------------------------------- 11.4挂篮构造 ----------------------------------------------------------------------- 31.5关键技术 ----------------------------------------------------------------------- 3 2适用范围 ------------------------------------------------------------------------------ 4 3参照文件 ------------------------------------------------------------------------------ 4 4职责权限 ------------------------------------------------------------------------------ 4 5实施步骤 ------------------------------------------------------------------------------ 4 5.1挂篮的选型、设计、制作和试验 ---------------------------------------------- 45.1.1挂篮的选择原则 ------------------------------------------------------------ 45.1.2挂篮设计（LG—200型菱形挂篮） ------------------------------------ 55.1.3挂篮制作 -------------------------------------------------------------------- 115.1.4挂篮试验 -------------------------------------------------------------------- 11 5.2临时支座设置、验算和施工 --------------------------------------------------- 125.2.1临时支座设置类型 -------------------------------------------------------- 125.2.2临时支座的反力和偏心距 ----------------------------------------------- 125.2.3临时支座结构受力验算 -------------------------------------------------- 145.2.4临时支座的施工 ----------------------------------------------------------- 145.2.5盆式橡胶支座的安装 ----------------------------------------------------- 15 5.3 0#、1# 段施工 ----------------------------------------------------------------- 165.3.1支架方案的选定 ----------------------------------------------------------- 165.3.2支架的设计和验算 -------------------------------------------------------- 175.3.3 0#、1# 段施工工艺流程------------------------------------------------- 185.3.4 0#、1#段施工重点注意事项 -------------------------------------------- 19 5.4悬灌段施工------------------------------------------------------------------------ 205.4.1挂篮拼装 -------------------------------------------------------------------- 205.4.2挂篮行走 -------------------------------------------------------------------- 215.4.3悬挂浇筑施工流程 -------------------------------------------------------- 215.4.4挂篮吊架在浇筑梁段中所产生变形的调整--------------------------- 235.4.5悬挂浇筑施工重点注意事项 -------------------------------------------- 23 5.5合扰段施工------------------------------------------------------------------------ 265.5.1边跨直线段施工 ----------------------------------------------------------- 265.5.2合拢段施工顺序 ----------------------------------------------------------- 275.5.3合拢段的施工方法及措施 ----------------------------------------------- 285.5.4结构体系转换 -------------------------------------------------------------- 30 5.6预应力施工------------------------------------------------------------------------ 315.6.1预应力束的布置 ----------------------------------------------------------- 315.6.2纵向预应力张拉 ----------------------------------------------------------- 335.6.3横向预应力张拉 ----------------------------------------------------------- 355.6.4竖向预应的张拉 ----------------------------------------------------------- 355.6.5孔道压浆 -------------------------------------------------------------------- 36 5.7施工控制--------------------------------------------------------------------------- 385.7.1线型控制基本原理 -------------------------------------------------------- 385.7.2预拱度的计算方法 -------------------------------------------------------- 395.7.3节段前端施工标高和确定 ----------------------------------------------- 405.7.4现场施工测量 -------------------------------------------------------------- 405.7.5现场施工控制 -------------------------------------------------------------- 415.7.6悬臂浇筑制梁质量标准 -------------------------------------------------- 41 5.8挂篮施工安全操作规则 --------------------------------------------------------- 425.8.1总则 -------------------------------------------------------------------------- 425.8.2挂篮行走轨道必须按设计要求铺设------------------------------------ 435.8.3悬浇施工时菱形桁架后端必须锚固好--------------------------------- 435.8.4经常检查维护 -------------------------------------------------------------- 445.8.5挂篮走行和拆除 ----------------------------------------------------------- 445.8.6作业安全 -------------------------------------------------------------------- 44连续梁、连续刚构悬臂浇筑作业指导书1概述随着桥梁建设的快速发展，悬臂浇筑法已成为大跨度预应力混凝土连续梁广泛采用的施工方法。

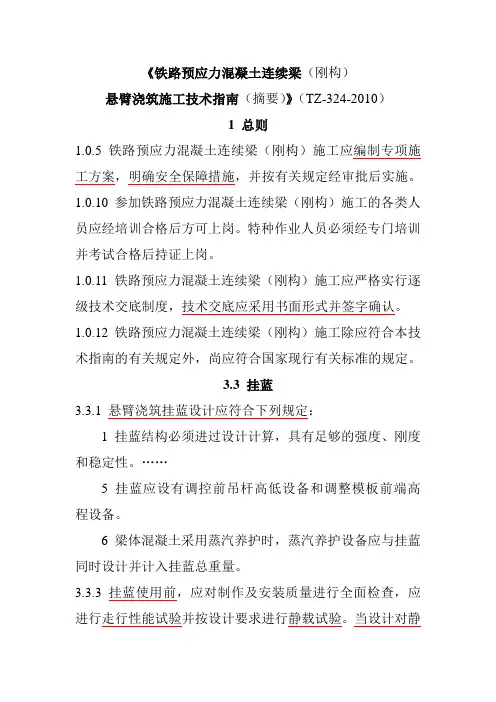

《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南（摘要）》（TZ-324-2010）1 总则1.0.5 铁路预应力混凝土连续梁（刚构）施工应编制专项施工方案，明确安全保障措施，并按有关规定经审批后实施。

1.0.10参加铁路预应力混凝土连续梁（刚构）施工的各类人员应经培训合格后方可上岗。

特种作业人员必须经专门培训并考试合格后持证上岗。

1.0.11铁路预应力混凝土连续梁（刚构）施工应严格实行逐级技术交底制度，技术交底应采用书面形式并签字确认。

1.0.12铁路预应力混凝土连续梁（刚构）施工除应符合本技术指南的有关规定外，尚应符合国家现行有关标准的规定。

3.3 挂蓝3.3.1 悬臂浇筑挂蓝设计应符合下列规定：1 挂蓝结构必须进过设计计算，具有足够的强度、刚度和稳定性。

……5 挂蓝应设有调控前吊杆高低设备和调整模板前端高程设备。

6 梁体混凝土采用蒸汽养护时，蒸汽养护设备应与挂蓝同时设计并计入挂蓝总重量。

3.3.3 挂蓝使用前，应对制作及安装质量进行全面检查，应进行走行性能试验并按设计要求进行静载试验。

当设计对静载试验无要求时，应按1.2倍最大施工荷载进行静载试验，消除挂蓝在加载状态的非弹性变形并测量挂蓝的弹性变形值，以便合理设置悬臂浇筑梁段的立模高程。

3.4 梁体施工3.4.12 梁端模板拆除后应对梁端接缝面的混凝土进行凿毛。

接缝面凿毛应在距混凝土外缘2～3㎝以内进行，并使接缝面露出75%以上新鲜混凝土面。

凿毛时的混凝土强度为：人工凿毛不小于2.5 MPa，机械凿毛不小于10MPa。

3.4.13 梁体预应力管道安装和预应力施工及封锚（端）等除应符合设计要求和现行有关标准的规定外，尚应符合下列规定：3 预应力筋张拉前，应根据实测锚圈口及喇叭口和管道摩阻损失，经设计单位确认后，再对设计预应力筋张拉控制应力进行调整，并报监理单位确认。

4 预应力筋张拉理论伸长值应按实测预应力筋弹性模量和预应力管道摩阻计算，经设计单位确认后作为预应力筋张拉实际伸长值对比的依据。

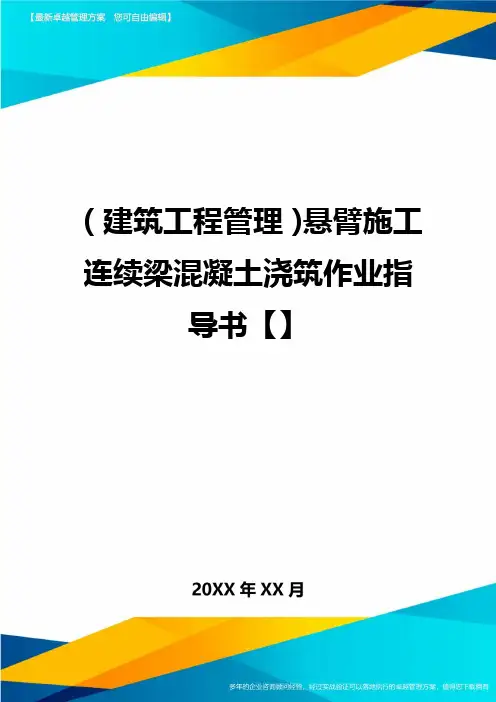

（建筑工程管理）悬臂施工连续梁混凝土浇筑作业指导书【】中铁五局杭长客专浙江段壹分部桥梁工程编号：悬臂施工连续梁混凝土浇筑作业指导书单位：中铁五局杭长客专浙江段壹分部编制：审核：批准：2010年12月10日发布2010年12月10日实施杭长铁路客运专线浙江段HCZJ-5标悬臂施工连续梁混凝土浇筑作业指导书中铁五局杭长项目经理部壹分部二〇壹壹年悬臂施工连续梁混凝土浇筑作业指导书壹、混凝土浇筑1、混凝土浇筑前，应先对挂篮的技术安全进行全面检测（包括：检查挂篮锚杆、吊带螺帽的锚固情况，主桁支座的平稳情况等等），对模板轴线、高程进行复测，且经监理验收合格。

同时必须确保钢筋绑扎、预应力管道、竖向预应力筋安装位置、数量准确，仍要仔细检查各种预留提调孔及预埋件的位置及数量。

特别应注意竖向预应力筋的压浆管道及通气管道，横向预应力筋的压浆及通气管道，纵向预应力管道位置定位；接头包扎情况是否漏浆，且保持预应力管道的顺畅。

对所有通气孔用防水胶布包住，严防压浆前雨水进入。

2、混凝土浇筑应遵照先底板，然后腹板，最后顶板和翼板的顺序。

浇筑底板及腹板时，混凝土从悬浇段前端向后进行，俩腹板对称同时浇筑，浇筑顶板及翼板混凝土时，应从俩侧向中央推进，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土之间产生裂缝。

俩悬臂端必须对称浇注，入仓混凝土的不平衡量不超过设计要求的允许重量。

如采用地泵进行混凝土输送，混凝土输送管道在墩顶0#段处连结三通管，通过三通管向T构俩端输送混凝土，对称布料，直至对称箱梁段都浇注完毕，悬臂施工的俩个对称节段及其断面对称平衡灌注。

3、浇注底板和腹板时，混凝土通过输送管前端的软管从悬浇段的前端入仓。

腹板浇注时，应提前在腹板处预留下料管位置，同时，为了保证混凝土捣固质量，内侧模板沿高度方向开俩个仓口、堵头模板在张拉槽以下开壹个仓口，（详见附图）。

混凝土及振捣棒从开口处入仓，浇注及振捣完开口处下面混凝土后应及时封口，以便浇注顶板和翼缘混凝土。

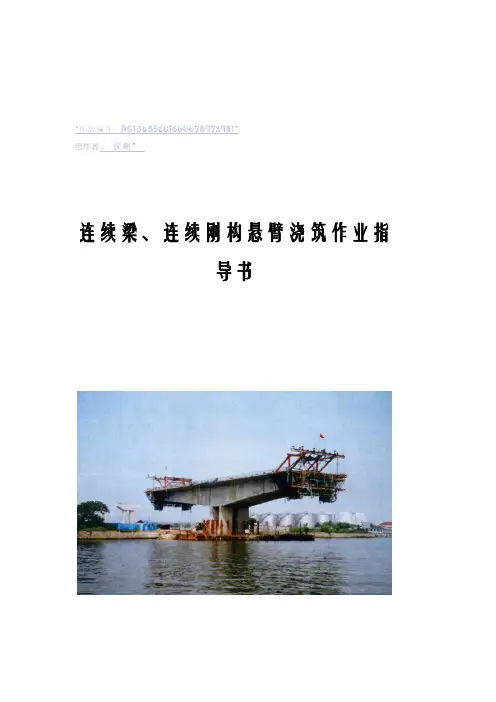

*作品编号：DG13485201600078972981*创作者：玫霸*连续梁、连续刚构悬臂浇筑作业指导书中铁二十四局科研处二○○六年九月前言悬臂浇筑连续梁、连续刚构是以“T”构为施工单元，将梁体沿纵向分成若干节段，利用挂篮、托架等施工设备，就地分段浇注混凝土，待梁段混凝土达到一定强度，并施加预应力及管道压浆后，挂篮移动就位，进行下一梁段施工，直到T构梁体完成，通过相邻T构的合拢，体系转换变为连续梁。

悬臂浇筑施工方法在国外和我国公路桥梁建设中得到了广泛的应用，最近在新建客运专线铁路中也广泛采用。

为了适应客运专线铁路连续梁、连续刚构的施工需要，在总结以往预应力连续梁、连续刚构悬臂浇筑施工经验的基础上，编写本作业指导书，提供即将参与该项施工的工程技术员及施工作业人员学习参考。

目录1概述------------------------------------------------------------------------------------- 11.1悬臂浇筑法施工主要特点 --------------------------------------------------- 11.2悬臂浇筑施工程序和梁段划分 --------------------------------------------- 11.3挂篮分类 ------------------------------------------------------------------------ 11.4挂篮构造 ------------------------------------------------------------------------ 31.5关键技术 ------------------------------------------------------------------------ 3 2适用范围------------------------------------------------------------------------------- 4 3参照文件------------------------------------------------------------------------------- 4 4职责权限------------------------------------------------------------------------------- 4 5实施步骤------------------------------------------------------------------------------- 4 5.1挂篮的选型、设计、制作和试验 ----------------------------------------------- 45.1.1挂篮的选择原则 ------------------------------------------------------------- 45.1.2挂篮设计（LG—200型菱形挂篮） ------------------------------------- 55.1.3挂篮制作-------------------------------------------------------------------- 115.1.4挂篮试验-------------------------------------------------------------------- 11 5.2临时支座设置、验算和施工--------------------------------------------------- 125.2.1临时支座设置类型 -------------------------------------------------------- 125.2.2临时支座的反力和偏心距 ----------------------------------------------- 125.2.3临时支座结构受力验算 -------------------------------------------------- 145.2.4临时支座的施工 ----------------------------------------------------------- 145.2.5盆式橡胶支座的安装 ----------------------------------------------------- 15 5.3 0#、1# 段施工 ----------------------------------------------------------------- 165.3.1支架方案的选定 ----------------------------------------------------------- 165.3.2支架的设计和验算 -------------------------------------------------------- 175.3.3 0#、1# 段施工工艺流程------------------------------------------------- 185.3.4 0#、1#段施工重点注意事项 -------------------------------------------- 19 5.4悬灌段施工------------------------------------------------------------------------ 205.4.1挂篮拼装-------------------------------------------------------------------- 205.4.2挂篮行走-------------------------------------------------------------------- 215.4.3悬挂浇筑施工流程 -------------------------------------------------------- 215.4.4挂篮吊架在浇筑梁段中所产生变形的调整 -------------------------- 235.4.5悬挂浇筑施工重点注意事项 -------------------------------------------- 23 5.5合扰段施工------------------------------------------------------------------------ 265.5.1边跨直线段施工 ----------------------------------------------------------- 265.5.2合拢段施工顺序 ----------------------------------------------------------- 275.5.3合拢段的施工方法及措施 ----------------------------------------------- 285.5.4结构体系转换 -------------------------------------------------------------- 30 5.6预应力施工------------------------------------------------------------------------ 315.6.1预应力束的布置 ----------------------------------------------------------- 315.6.2纵向预应力张拉 ----------------------------------------------------------- 335.6.3横向预应力张拉 ----------------------------------------------------------- 355.6.4竖向预应的张拉 ----------------------------------------------------------- 355.6.5孔道压浆-------------------------------------------------------------------- 36 5.7施工控制--------------------------------------------------------------------------- 385.7.1线型控制基本原理 -------------------------------------------------------- 385.7.2预拱度的计算方法 -------------------------------------------------------- 395.7.3节段前端施工标高和确定 ----------------------------------------------- 405.7.4现场施工测量 -------------------------------------------------------------- 405.7.5现场施工控制 -------------------------------------------------------------- 415.7.6悬臂浇筑制梁质量标准 -------------------------------------------------- 41 5.8挂篮施工安全操作规则--------------------------------------------------------- 425.8.1总则-------------------------------------------------------------------------- 425.8.2挂篮行走轨道必须按设计要求铺设 ----------------------------------- 435.8.3悬浇施工时菱形桁架后端必须锚固好 -------------------------------- 435.8.4经常检查维护 -------------------------------------------------------------- 445.8.5挂篮走行和拆除 ----------------------------------------------------------- 445.8.6作业安全-------------------------------------------------------------------- 44连续梁、连续刚构悬臂浇筑作业指导书1概述随着桥梁建设的快速发展，悬臂浇筑法已成为大跨度预应力混凝土连续梁广泛采用的施工方法。

连续梁、连续刚构悬臂浇筑作业指导书中铁二十四局科研处二○○六年九月前言悬臂浇筑连续梁、连续刚构是以“T”构为施工单元，将梁体沿纵向分成若干节段，利用挂篮、托架等施工设备，就地分段浇注混凝土，待梁段混凝土达到一定强度，并施加预应力及管道压浆后，挂篮移动就位，进行下一梁段施工，直到T构梁体完成，通过相邻T构的合拢，体系转换变为连续梁。

悬臂浇筑施工方法在国外和我国公路桥梁建设中得到了广泛的应用，最近在新建客运专线铁路中也广泛采用。

为了适应客运专线铁路连续梁、连续刚构的施工需要，在总结以往预应力连续梁、连续刚构悬臂浇筑施工经验的基础上，编写本作业指导书，提供即将参与该项施工的工程技术员及施工作业人员学习参考。

目录1概述---------------------------------------------------------------------------------------------------- 11.1悬臂浇筑法施工主要特点--------------------------------------------------- 11.2悬臂浇筑施工程序和梁段划分--------------------------------------------- 11.3挂篮分类----------------------------------------------------------------------- 11.4挂篮构造----------------------------------------------------------------------- 31.5关键技术----------------------------------------------------------------------- 3 2适用范围--------------------------------------------------------------------------------------------- 4 3参照文件--------------------------------------------------------------------------------------------- 4 4职责权限--------------------------------------------------------------------------------------------- 4 5实施步骤--------------------------------------------------------------------------------------------- 4 5.1挂篮的选型、设计、制作和试验------------------------------------------------------- 45.1.1挂篮的选择原则------------------------------------------------------------ 45.1.2挂篮设计（LG—200型菱形挂篮） ------------------------------------ 55.1.3挂篮制作--------------------------------------------------------------------115.1.4挂篮试验--------------------------------------------------------------------11 5.2临时支座设置、验算和施工------------------------------------------------------------- 125.2.1临时支座设置类型 --------------------------------------------------------125.2.2临时支座的反力和偏心距 -----------------------------------------------125.2.3临时支座结构受力验算 --------------------------------------------------145.2.4临时支座的施工-----------------------------------------------------------145.2.5盆式橡胶支座的安装 -----------------------------------------------------15 5.3 0#、1# 段施工------------------------------------------------------------------------------ 165.3.1支架方案的选定-----------------------------------------------------------165.3.2支架的设计和验算 --------------------------------------------------------175.3.3 0#、1# 段施工工艺流程-------------------------------------------------185.3.4 0#、1#段施工重点注意事项 --------------------------------------------19 5.4悬灌段施工-------------------------------------------------------------------------------------- 205.4.1挂篮拼装--------------------------------------------------------------------205.4.2挂篮行走--------------------------------------------------------------------215.4.3悬挂浇筑施工流程 --------------------------------------------------------215.4.4挂篮吊架在浇筑梁段中所产生变形的调整---------------------------235.4.5悬挂浇筑施工重点注意事项 --------------------------------------------23 5.5合扰段施工-------------------------------------------------------------------------------------- 265.5.1边跨直线段施工-----------------------------------------------------------265.5.2合拢段施工顺序-----------------------------------------------------------275.5.3合拢段的施工方法及措施 -----------------------------------------------285.5.4结构体系转换--------------------------------------------------------------30 5.6预应力施工-------------------------------------------------------------------------------------- 315.6.1预应力束的布置-----------------------------------------------------------315.6.2纵向预应力张拉-----------------------------------------------------------335.6.3横向预应力张拉-----------------------------------------------------------355.6.4竖向预应的张拉-----------------------------------------------------------355.6.5孔道压浆--------------------------------------------------------------------36 5.7施工控制----------------------------------------------------------------------------------------- 385.7.1线型控制基本原理 --------------------------------------------------------385.7.2预拱度的计算方法 --------------------------------------------------------395.7.3节段前端施工标高和确定 -----------------------------------------------405.7.4现场施工测量--------------------------------------------------------------405.7.5现场施工控制--------------------------------------------------------------415.7.6悬臂浇筑制梁质量标准 --------------------------------------------------41 5.8挂篮施工安全操作规则-------------------------------------------------------------------- 425.8.1总则--------------------------------------------------------------------------425.8.2挂篮行走轨道必须按设计要求铺设------------------------------------435.8.3悬浇施工时菱形桁架后端必须锚固好---------------------------------435.8.4经常检查维护--------------------------------------------------------------445.8.5挂篮走行和拆除-----------------------------------------------------------445.8.6作业安全--------------------------------------------------------------------44连续梁、连续刚构悬臂浇筑作业指导书1概述随着桥梁建设的快速发展，悬臂浇筑法已成为大跨度预应力混凝土连续梁广泛采用的施工方法。

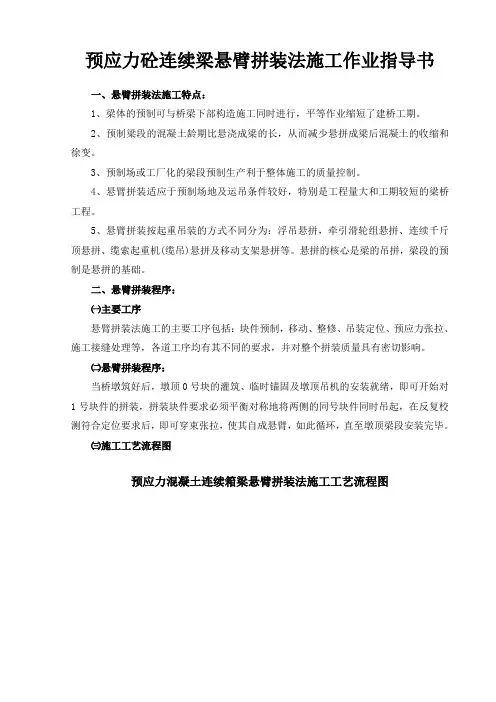

预应力砼连续梁悬臂拼装法施工作业指导书一、悬臂拼装法施工特点：1、梁体的预制可与桥梁下部构造施工同时进行，平等作业缩短了建桥工期。

2、预制梁段的混凝土龄期比悬浇成梁的长，从而减少悬拼成梁后混凝土的收缩和徐变。

3、预制场或工厂化的梁段预制生产利于整体施工的质量控制。

4、悬臂拼装适应于预制场地及运吊条件较好，特别是工程量大和工期较短的梁桥工程。

5、悬臂拼装按起重吊装的方式不同分为：浮吊悬拼，牵引滑轮组悬拼、连续千斤顶悬拼、缆索起重机(缆吊)悬拼及移动支架悬拼等。

悬拼的核心是梁的吊拼，梁段的预制是悬拼的基础。

二、悬臂拼装程序：㈠主要工序悬臂拼装法施工的主要工序包括：块件预制，移动、整修、吊装定位、预应力张拉、施工接缝处理等，各道工序均有其不同的要求，并对整个拼装质量具有密切影响。

㈡悬臂拼装程序：当桥墩筑好后，墩顶0号块的灌筑、临时锚固及墩顶吊机的安装就绪，即可开始对1号块件的拼装，拼装块件要求必须平衡对称地将两侧的同号块件同时吊起，在反复校测符合定位要求后，即可穿束张拉，使其自成悬臂，如此循环，直至墩顶梁段安装完毕。

㈢施工工艺流程图预应力混凝土连续箱梁悬臂拼装法施工工艺流程图图一三、施工工艺要求：㈠梁段预制1、悬拼梁段的预制质量直接关系着梁段悬拼的速度和质量，因此预制时应严格控制梁段断面和形体的精度，并应充分注意场地的选择与布置；台座和模架的制作；工艺流程的拟定以及养护和储运的每一个环节。

2、梁段预制方法有长线法和短线法两类：⑴长线法①组成T构半悬臂或全悬臂的诸梁段均在固定台座上的活动模板内浇筑且相邻段的拼合面应相互贴合浇筑，缝面浇前涂抹隔离剂，以利脱模。

长线法的台座两侧常设挡土墙，内填不沉降的砂石加20cm混凝土封顶并抹上高强找平砂浆，其上加铺一层镀锌铁皮，待砂浆未达到要求强度前用铁钉固定。

②长线法的优点是由于台座可靠，因而成桥后梁体线形较好，长线的台座使梁段存贮有较大余地；缺点是占地较大，地基要求坚实，混凝土的浇筑和养护移动分散。

铁路桥梁预应力连续梁（刚构）施工整体方案预应力混凝土连续梁（刚构）以悬臂灌注施工为主，支架法施工为辅。

挂篮法施工注意双向平衡、对称；施工中加强连续梁（刚构）施工监控量测及线型控制。

控制架梁通道的连续梁应尽早开工。

对运梁车和架桥机需通过的孔跨，安排在通过前至少一个月合拢(整联张拉压浆完成)。

工期不紧的连续梁可合理组织流水作业。

全线预应力混凝土连续梁数量大，对运、架梁工期会产生影响。

因此，在总体施工进度安排的框架下，各标段必须根据架梁进度统筹安排施工工期和资源配置。

连续梁主梁0#块按大体积混凝土工艺施工，根据墩高采用落地支架或墩顶支架，落地支架必须采用大钢管或型钢做立柱、承台外支架基础必须采用桩基，支架安装完成后进行预压，以保证支架具有足够强度、刚度、稳定性满足施工用安全性、适用性、耐久性要求和成桥后线型要求。

其他块段采用悬臂浇筑法施工，在0号段上安装轻型挂篮，并进行预压，对称向两侧顺序施工其他标准梁段。

悬臂浇筑时应基本对称，不平衡荷载不得超过规范要求。

连续梁预应力张拉、压浆要采用智能张拉压浆远程监控系统。

边跨直线段采用支架现浇，边墩支架必须采用大钢管或型钢做立柱、承台外支架基础必须采用桩基，支架安装完成后进行预压，以保证支架强度、刚度、稳定性满足施工用安全性、适用性、耐久性要求和成桥后线型要求；连续梁（刚构）合拢顺序按设计和规范要求合拢，合拢段施工安排在当日最低温度时段进行。

施工要点：A.0#段支架法基础处理：0#段支架在搭设前应对地基进行处理，不能直接支承于地基上。

同时做好地基的排水，防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。

支架设计：支架设计进行支架强度、刚度和稳定性验算，地基允许承载力的验算、地基沉降的验算，各项验算指标符合规范要求后按设计图进行支架搭设。

支架搭设：连续箱梁0#段支架采用钢支架拼装而成，翼板及箱室内采用脚手支架，保证稳定性。

支架预压及调整：在搭设底模时，按估算预留变形量支好后，按设计或规定要求进行加载预压。

学习预应力混凝土连续梁悬臂浇筑法施工作业指南及内控标准时间：2009年7月2 3日地点：四分部会议室参加人员：全体管理人员授课人员：汤怀凯、王洪岩、严洪胜汤怀凯：我们的连续梁施工马上开始了，桥梁三队的跨318省道、桥梁二队的跨329省道、桥梁一队的跨326省道、跨035省道、跨邢临高速共有五个连续梁，其中有三个连续梁是采用悬臂浇筑法施工的，现在我和安质部长和工程部长一起带大家学习一下预应力混凝土连续梁悬臂浇筑法施工作业指南及内控标准。

一、0#块施工工艺（一）临时固结措施1、主跨128m悬灌梁临时固结措施在墩顶上设置临时支座和用精轧螺纹钢筋将墩梁进行临时固结，并在距支座中心线3.65米处增加钢管混凝土支墩，支墩位于箱梁腹板位置。

临时固结精轧螺纹钢采用标准强度R=1200MPa，直径32mm的精轧螺纹钢，每侧60根，精轧螺纹钢锚固于主墩墩身内，锚固长度3m；临时支座采用C50钢筋混凝土现浇；钢管混凝土支墩采用直径1.0m、壁厚1cm的无缝钢管，内浇注C40砼。

2、主跨64m悬灌梁临时固结措施采用钢筋混凝土钢管支墩，支墩直径1000mm、壁厚10mm。

每侧在腹板的位置设置2个支墩，两侧支墩的纵向中心间距为6m，每个支墩环向布置12根B25 HRB335钢筋，钢筋通长设置，底端伸入承台混凝土中，顶端伸入梁体腹板内，锚固长度不少于1m。

钢管内灌注C40砼。

3、主跨48m悬灌梁临时固结措施采用钢筋混凝土钢管支墩，支墩直径1000mm、壁厚10mm。

每侧在腹板的位置设置2个支墩，两侧支墩的纵向中心间距为4m，每个支墩环向布置10根B25 HRB335钢筋，钢筋通长设置，底端伸入承台混凝土中，顶端伸入梁体腹板内，锚固长度不少于1m。

钢管内灌注C40砼。

4、临时固结质量检验的主要内容精轧螺纹钢的直径是否满足设计要求，钢管的壁厚，锚固钢筋深入混凝土中的长度，临时支墩的中心距离等，此项工作由现场技术人员负责检查。

（二）悬浇箱梁0#块支架搭设1、悬浇箱梁0#块支架概述（1）主跨128m悬浇箱梁0#块支架采用钢管支架，钢管采用直径429mm、壁厚10mm和直径1000mm、壁厚10mm两种无缝钢管，其中直径1000mm无缝钢管内灌注C40砼。
