梁载吊机钢桁梁悬拼安装施工技术一、工程概况主桥上部结构为下承式三跨连续钢桁架桥,跨径布置为(55+64.23+53.945)m。
主桁采用三角形桁架,跨中桁高9m,中支点处加斜撑桁高14.5m,横桥向主桁中心距17.5m,节间距有13.0m、13.5m、14.0m和12.23m四种,边跨为4个节间,中跨为5个节间,结构形式如下图所示。
主桥总体布置图二、施工方案2.1边跨临时墩搭设临时墩采用钢管支架,每个临时墩单侧的设计承重80T,安全系数2.0。
支架基础采用混凝土条形基础,截面尺寸为60×150cm,长度分别为3.5m,地基处理承载力不小于200KPa。
边跨临时墩总体布置图2.2、墩顶布置2.2.1、边墩墩顶布置0#和3#墩为边墩,为了在钢桁梁拼装过程中调节梁体的纵向和横向位移,在墩顶盖梁上布置梁体竖向和横向千斤顶动力系统。
边墩先安装千斤顶反力架和临时支座,并设置滑动面,其中滑动面的组成为高强低摩阻的MGE板和不锈钢板;为抵消主拱合龙时端头由于挠度引起的转角,临时支座高程比原设计标高降低一定数值,根据计算模拟0#墩降低6.7cm,3#墩降低6.5cm,主拱合龙后再拆除临时支座,浇注垫石并安装永久支座。
在临时支座的两侧,千斤顶反力架底板上设置临时支座限位装置,以限制梁体在拼装过程中的横向位移,以保证拼装过程中的梁体稳定性。
2.2.2、主墩墩顶布置1#和2#墩为主墩,其中1#墩设计为固定支座,2#墩设计为活动支座。
两墩顶布置千斤顶动力系统和以利于钢梁在纵向里程调节过程中实现纵移动。
在安装过程中两主墩分别安装永久支座受力,并根据支座特点进行临时限位,以保证安装过程中的稳定性,当钢桁梁整体需进行纵向或横向移动时,撤掉临时限位挡块,纵横向移动结束后,再安装上限位挡块,防止梁体在外界因素影响下移动或损坏支座。
1#主墩墩顶立面布置图1#主墩墩顶平面布置图2.3、钢桁梁安装临时辅助设施2.3.1高强螺栓施工挂笼高栓施工平台为∠50*50*4和∠50*50*4的角钢组合焊接而成,平台作业面为4cm的落叶松木板,使用时木板用铁丝绑扎在角钢挂笼支架上,防止滑动。
大跨度变高度桁式钢梁施工技术发布时间:2021-07-05T17:21:38.790Z 来源:《基层建设》2021年第10期作者:王文龙[导读] 摘要:钢桁梁是大跨度桥梁常采用的上部结构形式,具有应用广泛、造型美观,施工工期快等优点。
中铁十二局集团第三工程有限公司山西太原 030000摘要:钢桁梁是大跨度桥梁常采用的上部结构形式,具有应用广泛、造型美观,施工工期快等优点。
一般采用膺架法、整体吊装法、悬臂拼装法、滑块式顶推法进行施工,上述方法易受特殊地形、施工成本、工期要求、操作水平等因素的制约。
本文根据特大桥主桥主桥为(120+4×180+120)m下承式、变高度、连续、钢桁梁桥施工实践,并结合下承式变高度连续钢梁自身结构特点及钢梁架设施工过尖点施工原理,介绍了下承式变高度连续钢梁施工过程,为后期变高度钢梁架设施工提供参考。
关键词:大跨度;变高度;桁式钢梁引言大跨度钢桁梁桥结构由于具有受力好、重量轻、跨度大、满足较高强度和刚度要求等优点,成为跨越河流、深沟峡谷的理想桥型,在我国铁路建设中得到广泛应用。
连续钢桁梁主要施工方法有:支架法和架桥机悬臂拼装法,对于支架法需要在每个钢梁节段节点位置设置支撑点,当钢梁节段数量大时,该方法支撑点多、施工周期加长;架桥机悬臂拼装施工时,对于大跨度钢桁梁,施工条件复杂,施工时由于附加荷载大,施工线性难以控制,而对于变高度连续钢桁梁施工对架梁设备控制要求较高,普通架桥机无法在变高度钢梁下完成循环架梁任务。
1起步节段施工(1)主桥164号~170号墩下部结构施工时,同步施工164#~165#墩和169#~170#墩边跨临时墩,以及165#~169#各中跨临时墩,临时墩原则上应在正式墩完成前施工结束。
在施工边跨临时墩的同时分别在164#墩、170#墩沿钢梁架设方向各安装1台80t跨线龙门吊机。
(2)主桥164#墩、170#墩及边跨临时墩施工完成后,从主桥两端两个边墩(164#墩和170#墩)利用两台80t跨线龙门吊机在边跨临时墩上分别拼装两个边跨前4个节间钢桁梁,已拼装完成的钢梁节段作为架梁吊机拼装平台。
铁路桥梁钢桁梁各种施工方法施工工艺钢桁梁7.1钢桁梁支架法施工7.1.1工艺概述在桥孔内搭设拼装支架,在支架上进行钢桁梁的拼装施工。
支架法施工常用于矮墩、浅水、滩地墩或桥不是很高的各种跨径、各种类型的钢桁梁拼装施工,钢梁支架拼装施工安全性较高,便于进行快速施工。
7.1.2作业内容包括施工准备;测量定位;钢梁进场验收、存放、运输及拼装;钢梁横移及顶、落梁等。
7.1.3质量标准及检验方法《铁路钢桥制造规范》(TB-2009)《铁路桥涵工程施工质量验收标准》(TB-2003)《高速铁路桥涵工程施工质量验收标准》(TB-2010)《铁路钢桥保护涂装及涂料供货技术条件》(TB/T 1527-2011)7.1.4工艺流程图施工筹办测量定位施工支架拼装钢梁进场及预拼钢梁杆件运输及吊装XXX横移顶落梁7.1.5工艺步调及质量控制一、施工筹办1.技术筹办工作(1)钢桁梁拼装架设前,应具备以下主要技术资料:1)钢梁结构设计图(注明钢梁设计标准温度)、杆件应力表、杆件质量表、钢梁安装计算资料。
2)桥址和桥头的地势、地质图。
3)桥址水文、气象资料。
4)桥墩、台结构图及竣工里程、高程、中线测量、跨度测量等资料。
5)钢梁制造厂应供给下列资料:①钢材质量证明书、主要焊缝检验报告及焊缝重大修补记录;②钢梁试拼记录:包括钢梁轮廓尺寸及主衍拱度、工地栓孔重合率、磨光顶紧及板层间缝隙等;③钢梁杆件(包孕支座)编号、质量、杆件发送表及拼装部位图;④杆件出厂检验及格证及制造进程中变更设想的杆件竣工图、工厂制造图;⑤工地栓接板面经处理后出厂时的摩擦系数试验资料和摩擦系数工地试验板若干组(试验板数量根据合同要求而定)。
⑥杆件拼装顺序图。
⑦钢桁梁拼装施工预拼图,含螺栓长度、型号、拼装冲钉数量及部位分布等。
⑧高强度螺栓连接副出厂合格证或产品质量保证书。
(2)根据己批准的设计文件及有关技术资料、桥址自然条件(包括水文、气象、地质、地形等)、航运要求、结构类型、施工机具及工期要求等因素编制实施性施工组织设计和施工结构设计。

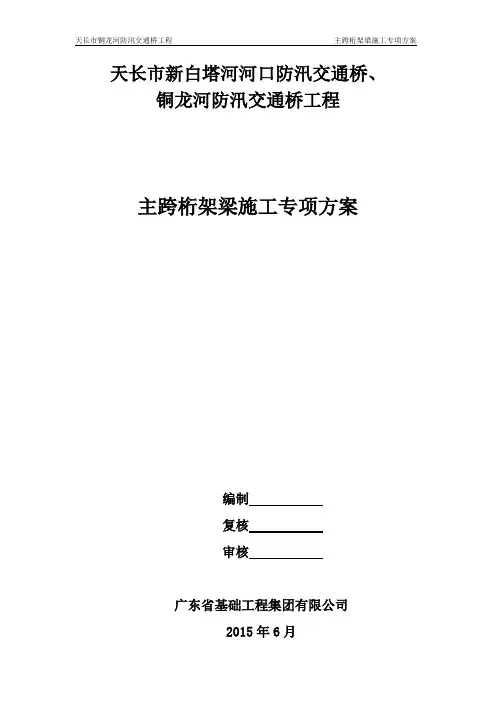

天长市新白塔河河口防汛交通桥、铜龙河防汛交通桥工程主跨桁架梁施工专项方案编制复核审核广东省基础工程集团有限公司2015年6月目录一、工程概况 (1)二、编制依据 (1)三、桁架梁桥总体部署及配套设施 (2)四、施工组织及计划安排 (2)五、主要分项工程施工顺序及施工方法 (5)六、施工控制重点 (23)七、确保工程质量的措施 (25)八、安全保证措施 (28)九、环境保护 (29)十、结束语 (31)主跨桁架梁施工专项方案一、工程概况铜龙河防汛交通桥:桥宽8米,桥全长约400米,中孔跨度 50 米;桥跨布置采用4×20m预应力空心板+51.6m预应力砼下承式桁架梁+13×20m预应力空心板;下部结构主桥桥墩采用薄壁墩身,基础采用群桩,引桥桥墩采用桩柱式结构、钻孔灌注桩基础;桥台采用肋板式结构、钻孔灌注桩基础。
主桥中孔上部结构为51.6m预应力钢筋砼下承式桁架梁桥,计算跨径50m。
中孔结构主要由上弦杆、下弦杆、竖杆、斜杆、端横梁、中横梁、风撑、桥面板等组成,主桥上部结构全部采用预制方法,采用浮吊船吊装。
二、编制依据1、建设部《工程建设标准强制性条文》2、有关《工程建设地方标准强制性条文》3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ166—2008)4、《建筑结构荷载规范》(GB50009—2001)5、公路桥涵施工技术规范 (JTG F50—2011)6、公路工程质量检验评定标准 (JTG F80/1—2004)7、《建筑施工高处作业安全技术规范》(JGJ 80—91)8、对铜龙河防汛交通桥现场勘察资料9、我公司现有的技术装备及修建类似桁架梁桥方面的施工经验三、桁架梁桥总体部署及配套设施1、吊装设备的选择根据现场条件采用浮吊作为吊装设备,考虑航道通行能力、作业空间以及预制块件重量、吊装高度、吊装距离等方面因素,综合计算安装重量、距离、高度,确定吊装最不利工况是中段桁架安装,采用110t 浮吊可满足最不利工况吊装要求,110t浮吊起吊参数表见表1-1。
大跨度钢桁架安装施工技术项目概况1.结构概况本工程采用双轴对称格局,工字形平面,地上7层,地下3层(含局部夹层),地上总建筑面积约9万㎡,地下约5.5万㎡,平面尺寸81m×200m,地上高度55m,地下室埋深23m。
地上1~4层为展厅,以上为多功能厅、过厅、影厅、教育用房等,地下1层为临展,地下2层为文物藏品库。
主体西侧及南北两侧为配套,属于纯地下建筑,其中西侧地下5层,西侧地下室埋深为27.5m,地下2~4层为6级(核)人防,地下1(夹)层、地下1层为影院及公共空间;南北两侧的配套地下3层,南北两侧地下室埋深22.5m,其中地下3层为人防,地下2层为公共区域,配套总建筑面积约9万㎡。
本工程主体结构采用钢筋混凝土剪力墙+劲性混凝土柱+钢梁框架+隔震体系。
劲性柱及核心筒钢骨柱分布于主楼区隔振层以上,主要截面形式包括焊接十字形、圆管、焊接箱形、H形截面等,最大板厚为50mm。
主楼1至7层梁均为钢梁,最大跨度27m,截面形式主要为焊接H型钢、焊接箱形,最大板厚为50mm。
屋面为波浪形桁架,杆件截面均为箱形。
本工程钢结构材质包括Q345B、Q345C、Q345GJC。
主楼1~7层楼板采用钢筋桁架楼承板。
5~7层设有梁上柱,柱间设有斜撑。
整体结构布置如图1所示。
图1 整体结构三维示意2.屋盖桁架概况屋盖结构顶部为大跨度桁架,桁架平面尺寸为99m×57.7m,桁架跨度分为37m和27m两种,27m跨范围设有2处单层结构,通过临时支撑胎架布置,桁架采用分段吊装方式进行安装,吊装单元采用工厂制作完成后运至现场,吊装单元之间的嵌补杆采用高空的散拼方式进行安装,加快了桁架安装速度,减少了现场焊接及材料资源浪费,提高了材料周转率。
创新技术原理临时支撑采用格构式支撑,可采用装配式或焊接的形式,由现场根据实际情况选用。
临时支撑应设置在分段对接位置正中,每个分段安装定位时确保有两个临时定位支点。
大跨度钢梁分段处支撑顶板设置焊接操作平台。
(一)施工准备1、施工场地准备提前平整场地,规划存梁场,搭设临时库房,浇注临时支墩砼基础。
2、杆件进场,检验及存放钢桁梁杆件有山海关桥梁厂经铁路运至沧州站,用拖挂车运到工地。
运输前对所经道路进行全面调查,并对施工便道进行整修,使之符合长大件运输要求。
杆件到站后,按施工规范,对工厂提供的有关技术资料和实物进行检查,检查弦杆,斜杆,竖杆,纵横梁的外形尺寸公差,磨光顶进部的公差,边缘和孔边的飞刺;检查杆件的磨损及变形,并做好检查记录。
根据拼装顺序及种类进行堆放,做好标识杆件置于枕木上,与地面保持10-25cm的距离。
同类杆件可多层堆放,各层同的垫木应在同意垂直面上,杆件多层存放时,必须要有防倾固定措施。
3、技术准备拼装前对桥墩垫石顶水平,中线,跨距进行复测,误差在允许范围方可进行拼装。
做好临时支墩,满堂膺架及其他施工结构放线定位测量工作。
组织试验人员及时做好高强螺栓的质量复验,扭矩系数及连接副抗滑移系数的饿试验工作。
及时作好技术交底工作,并准备好施工用技术记录表格。
4、临时支墩、满堂膺架及枕木垛搭设按施工结构设计要求搭设临时支墩,满堂膺架及枕木垛,支架低级要夯实整平,杆件须按规范要求搭设,确保杆件连接牢固,几何尺寸正确,满足强度与稳定性要求。
(二)钢梁拼装1、拼装方案钢梁拼装采用竖向分层分段拼装,其拼装顺序为——横梁——下平联——纵梁——竖杆——斜杆——横联——上弦——上平联。
拼装时,先把整孔钢梁的底盘(即下弦杆,横梁,下平梁,纵梁等结构组成的实体)全部拼完,再按组成闭合三角形的次序逐节拼装竖杆,斜杆,横联,上弦杆,上平联,并依次拼装完全段。
2、拼装工艺1)预拼主桁杆件预拼:将节点板预拼在弦杆上,其预栓合的范围是在不妨碍正式拼装的条件下尽可能多的栓合。
纵横梁预拼:纵横梁预拼好联结角钢。
上下平纵联预制:上下平纵联斜杆与中间的联接板应尽量预拼成一个单元,上足螺栓一次吊装。
模光顶紧节点在预拼时,必须按工厂的编号对号入座,不得调换或调边,预拼部件必须与设计图相符,无错号或反向。

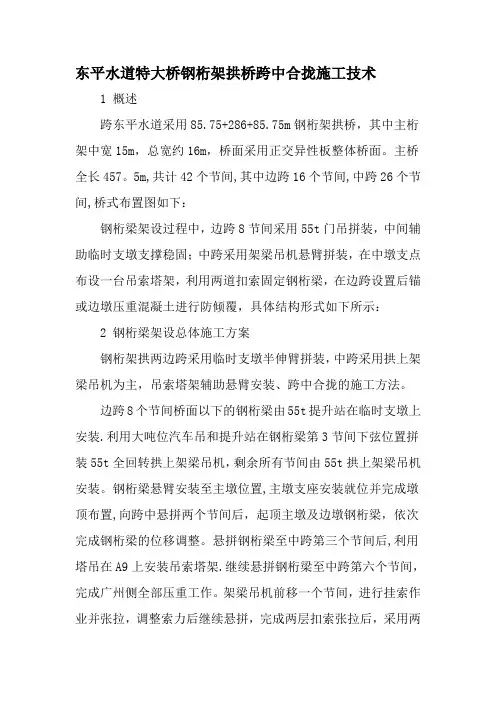

东平水道特大桥钢桁架拱桥跨中合拢施工技术1 概述跨东平水道采用85.75+286+85.75m钢桁架拱桥,其中主桁架中宽15m,总宽约16m,桥面采用正交异性板整体桥面。
主桥全长457。
5m,共计42个节间,其中边跨16个节间,中跨26个节间,桥式布置图如下:钢桁梁架设过程中,边跨8节间采用55t门吊拼装,中间辅助临时支墩支撑稳固;中跨采用架梁吊机悬臂拼装,在中墩支点布设一台吊索塔架,利用两道扣索固定钢桁梁,在边跨设置后锚或边墩压重混凝土进行防倾覆,具体结构形式如下所示:2 钢桁梁架设总体施工方案钢桁架拱两边跨采用临时支墩半伸臂拼装,中跨采用拱上架梁吊机为主,吊索塔架辅助悬臂安装、跨中合拢的施工方法。
边跨8个节间桥面以下的钢桁梁由55t提升站在临时支墩上安装.利用大吨位汽车吊和提升站在钢桁梁第3节间下弦位置拼装55t全回转拱上架梁吊机,剩余所有节间由55t拱上架梁吊机安装。
钢桁梁悬臂安装至主墩位置,主墩支座安装就位并完成墩顶布置,向跨中悬拼两个节间后,起顶主墩及边墩钢桁梁,依次完成钢桁梁的位移调整。
悬拼钢桁梁至中跨第三个节间后,利用塔吊在A9上安装吊索塔架.继续悬拼钢桁梁至中跨第六个节间,完成广州侧全部压重工作。
架梁吊机前移一个节间,进行挂索作业并张拉,调整索力后继续悬拼,完成两层扣索张拉后,采用两岸边墩的落梁和33#墩纵移的方式调整合拢口,精调并完成钢桁梁合拢。
3 钢桁梁跨中合拢施工方案3.1、合拢前准备工作3.1。
1、钢桁梁架设⑴广州侧钢桁梁架设完第20节间,预留本节间钢桁梁杆件上下纵向平联、横联不安装,作为合拢杆件起吊空间用.预留广州侧第21节间作为合拢节间。
⑵贵阳侧钢桁梁架设完第21节间,吊机后退至第18节间。
⑶贵阳侧架梁吊机后退至第18节间,广州侧架梁吊机前移至安装合拢杆件的第19节间.撤除贵阳侧与广州侧两悬臂端多余的施工荷载。
⑷在广州侧和贵阳侧G21'、G22、A21’、A22、E21’、E22钢桁梁杆件顶端设置测量控制点,测量人员和监控人员全天24小时对钢桁梁的纵向位移、轴线、标高进行测量监控。
XX大桥钢桁-砼组合梁专项施工方案一、工程概况1、工程基本情况1.1工程简介XX大桥起点桩号K110+344.5,终点桩号K111+041.5,桥梁全长697m,最大墩高82m (含盖梁高度2.4m),XX大桥上部结构采用2-(3×30)米预应力简支箱梁+3×80m钢桁-混凝土组合梁+3-(3×30)m预应力简支箱梁,主桥为3×80m钢桁-混凝土组合梁,下部结构为柱式墩、空心墩、柱式台、桩基础,主桥为空心墩。
桥梁设计荷载为公路I级,桥梁左右分离式布置,单幅桥面行车道板宽12.25~12.75m。
1.2设计概况主梁采用Q420qDNH双拼桁架组合梁,钢桁、横梁采用桁架结构,桥面采用预制桥面板,现浇湿接缝,主梁高7.9m,节间长度8m,钢主桁标准间距6.7m。
混凝土行车道板和主梁采用集束式焊钉连接;主梁间采用横梁加强横向联系,跨内小横梁纵向间距8m。
主桥有直径1.8m钻孔桩16根,最大桩长33米;直径2.0m钻孔桩16根,最大桩长18米。
主墩承台8.7×8.2×4 m,分隔墩承台8.5×7.5×3 m。
墩身为矩形带圆角薄壁空心墩,最大墩高82米(含盖梁高度2.4m)。
主桥有混凝土约11685方,钢筋1998吨,钢桁梁2341吨。
大桥跨越XX,地层以黄土、古土壤和强风化、弱风化砂岩为主。
1.2.1钢桁梁结构形式及构造(1)主桁上、下弦杆均采用箱型截面,弦杆外高700mm,内宽600mm,最大板厚40mm;直腹杆采用工字型截面,工字型截面翼缘板宽度为420mm,厚度28mm,腹板高600mm,厚度20mm。
斜腹杆采用箱型截面,箱型斜腹杆内高600mm,内宽400mm,最大板厚30mm。
主桁连接采用焊接整体节点,最大节点板厚34mm,弦杆与节点板在工厂焊接,箱形斜腹杆与节点采用四面焊接,工字型直腹杆与节点采用三面焊接。
(2)横向联系钢桁梁横向联系分为上平联、下平联和X撑。
大跨度钢桁梁桥浮拖施工工法1. 引言大跨度钢桁梁桥是现代桥梁建设中常见的一种桥梁类型,其相比传统的混凝土桥梁更具有优势,包括重量轻、施工周期短、寿命长等。
而对于大跨度钢桁梁桥的施工工法中,浮拖施工被广泛采用。
本文将详细介绍大跨度钢桁梁桥浮拖施工工法。
2. 浮拖施工工法的基本原理浮拖施工工法是指在桥梁的制作和安装过程中,使用浮船或浮筏将桥梁的主体部分浮运到施工现场,在岸上进行桥梁的预制和局部安装。
其基本原理是利用水路运输的便利性,将桥梁的主体部分制作在较为安全和便捷的环境中,然后通过浮船或浮筏将其运输到工地,减少现场施工的难度和风险。
3. 浮拖施工工法的步骤浮拖施工工法主要包括以下步骤:(1) 桥梁的预制和装配首先,需要对桥梁进行预制和装配。
这部分工作一般在厂房内进行,通过连接钢板和钢梁来组装桥梁的主体结构。
预制和装配的过程需要严格按照设计要求进行,确保各个部分的准确性和完整性。
(2) 浮船或浮筏的安装完成桥梁的预制和装配后,将浮船或浮筏运输到预定的浮拖位置,并进行固定。
浮船或浮筏的设计和施工需要符合相应的安全标准,保证工作平台的稳定性和承载能力。
(3) 桥梁的浮运在浮船或浮筏上,将预制好的桥梁主体部分装载上去,并进行固定。
然后,利用浮船或浮筏的浮力,将桥梁缓慢浮运到施工现场。
在整个浮运过程中,需要根据现场的情况进行仔细控制,保证桥梁能够平稳地浮动并沿水路前进。
(4) 桥墩的施工在桥梁浮运到施工现场后,需要进行桥墩的施工。
通过使用浮船上的吊机或其他施工设备,将桥墩部分吊装到预定位置,并进行固定。
桥墩的施工需要特别注意安全问题,确保施工人员和设备的稳定性和安全性。
(5) 桥梁的安装和调整在完成桥墩的施工后,将桥梁主体部分逐个安装到桥墩上。
安装过程中需要进行精确的调整,确保桥梁的几何形状和位置满足设计要求。
同时,还需要进行桥梁的临时固定,确保施工过程中的稳定性和安全性。
(6) 收拢和施工完成在完成桥梁安装和调整后,进行桥梁的收拢工作,包括连接桥墩和桥梁主体部分、修补接缝处等。
北盘江大桥钢桁梁安装方法作者:石宏伟来源:《中国新技术新产品》2009年第09期摘要:北盘江大桥全长1020米,主桥为636米单跨双铰钢桁加劲梁悬索桥,其作为山区建设的大跨度桥梁,钢桁梁的安装有很高的研究价值。
关键词:悬索桥;钢桁梁;安装;方法0 引言改革开放30年,中国的经济取得了前所未有的发展,西部大开发战略的实施,西部地区经济迎来了发展的黄金时期,各种基础设施陆续开工、建成,高速公路作为推动社会经济快速发展的重要设施得到了快速的发展,一条条高速公路立案上马,随之山区大跨度桥梁建设越来越多,山区建设桥梁的经验显得尤为宝贵。
1 工程概况北盘江大桥的主桥为636米单跨双铰钢桁加劲梁悬索桥,东岸为4×45米的简支T梁,西岸为3×45米连续预应力箱梁。
大桥起止桩号K64+389.5~K65+409.5,全桥长1020米。
其主梁由主桁、横梁、桥面板和上、下平面纵向联系等组成,桁高5.0m,桁宽28.0m。
加劲梁通过吊索与主缆相连,吊索标准间距为7m,吊索锚于主桁上弦节点锚箱上。
全桥钢桁梁分4种吊装节段,吊装节段长度分别为13.46m、14.00m、14.00m、19.08m(跨中节段),共45个吊装节段、最大吊装重量为135吨。
2 钢桁梁安装总体施工方案北盘江大桥作为山区大跨度桥梁,建设时从适用、安全、经济、和谐、美观等多方面进行评估和认证,考虑到当地的运输条件主梁采用钢桁梁;施工时结合工地现场实际,考虑施工难度、工程进度等因素,经过施工方案比选,决定采用缆索吊装安装。
先将钢桁梁分节段在两岸路基上进行拼装,拼完后用龙门吊和运梁平车转运到主塔前端的起吊平台,通过缆索吊装系统逐节起吊,从中跨向两边对称安装,钢桁节段间先采用上弦固定铰连接,待所有钢桁节段及桥面板单元吊装、安装完毕,对全桥进行二恒等代加载,使之线形与设计线形一致后,再连接下弦和上、下平联及焊接桥面板。
3 准备工作3.1 缆索吊装系统安装缆索吊装系统由承重索、起重索、牵引索、支索器、跑车、起重吊架、起重及牵引卷扬机、索鞍、锚墩等组成。
桥梁侧跨边跨钢桁梁安装施工方法钢桁梁梁高11.2m,标准节段长16m(节段重量230~350t),顶宽42.6~39.8m,底宽13m。
钢桁梁采用正交异性钢桥面板,U 型肋加劲;钢桁梁在边跨(88m)内宽度由39.8m 渐变到42.6m,高度不变。
钢桁梁总长800m。
钢桁梁板厚为:桥面板厚16mm,其U 型肋加劲板厚8mm;上弦杆板厚18~30mm,腹杆板厚18~44mm,下弦杆板厚20~50mm。
钢板主要采用Q345qD 类钢,节点板部位采用Q345qE 类钢。
主桥钢桁梁设置0.59%的纵坡,桥面设置2%的横坡,采用桁架和正交异性桥面板组合体系。
800m 的连续钢桁梁在大跨拱内以吊索作弹性支承、在拱与梁的交接处以多束吊索通过托梁为支点,在边墩及侧墩下弦节点设支座。
除设在边墩横梁上的 4 个纵向阻尼限位器之外,钢桁梁在纵向与刚构和拱结构主体没有连接。
一个正交异性桥面板钢桁梁整体节段有如下构件单元类别组成:正交异性桥面板块、带桥面板的中上弦杆及边上弦杆、桥面系横梁、主桁腹杆、下弦杆、下横梁、下平纵联、侧撑杆(或拉杆)、上弦整体节点、吊点整体节点、下弦整体节点组成。
正交异性板块间采用熔透焊对接,横梁之间以高强螺栓连接。
桥面系中弦杆-横梁-腹杆、及横梁-拉(压)杆均为整体焊接节点。
节段间桥面板连接为熔透焊工地对接,上弦杆系用高强螺栓连接。
主桁腹杆插入上、下弦全焊整体节点后用高强螺栓连接。
主桁梁外侧撑杆(或拉杆)上、下端与整体节点用高强螺栓连接。
.1 施工方案说明侧跨及边跨钢桁梁施工的总体方案是:正交异性板钢桁梁在工厂单件制造完成后,在工厂设置胎架进行组装和预拼成一个整体节段。
通过铁驳将节段运至缆索吊的吊点下,缆索吊将节段吊装至架梁临时支架滑道上,用长行程千斤顶牵引,将单个节段牵引到设计位置,调整标高。
缆索吊机将下一节段梁吊装至架梁临时支架滑道上,用钢绞线、穿心千斤顶牵引,将单个节段牵引到上一个节段的前方位置,调整标高后支垫,打冲钉,两节段对接。
连接高强螺栓,桥面板横缝焊接。
按照上述步骤,节段起吊、牵引、对接,支架上完成钢梁节段拼装。
.1.1 边、侧孔钢桁梁拆分一个正交异性桥面板钢桁梁整体节段有如下构件单元类别组成:正交异性桥面板块、带桥面板的中上弦杆及边上弦杆、桥面系横梁、主桁腹杆、下弦杆、下横梁、下平纵联、侧撑杆(或拉杆)、上弦整体节点、吊点整体节点、下弦整体节点组成。
正交异性板块间采用熔透焊对接,横梁之间以高强螺栓连接。
桥面系中弦杆-横梁-腹杆、及横梁-拉(压)杆均为整体焊接节点。
节段间桥面板连接为熔透焊工地对接,上弦杆系用高强螺栓连接。
主桁腹杆插入上、下弦全焊整体节点后用高强螺栓连接。
主桁梁外侧撑杆(或拉杆)上、下端与整体节点用高强螺栓连接。
如下图所示根据钢桁梁重量表显示,A6、A7 节段重量为350.0 吨。
A6 节段要满足一次吊重要求,需拆分桥面板的侧板19 吨,横梁两侧部分3 吨,外斜杆2根5.7 吨,下平联斜杆2 根2 吨,合计拆分部分结构重量为约30 吨。
因此,A6 节段拆分后的结构重量为320 吨。
同样,A7 节段要满足一次吊重要求,需拆分桥面板的侧板31 吨,横梁两侧部分9.5 吨,外斜杆2 根5.7 吨,合计拆分部分结构重量为约46 吨。
因此,A7 节段拆分后的结构重量为304 吨。
(A11、A12、A13 节段重量均在320 吨-330 吨之间,节段数量较少,重量超出量又不多,我们建议仍采用不拆分桥面板方案。
但为了减少重量,我们还是将下平联后测两根斜杆拆除,外侧斜杆拆除,到桥上安装。
)拆分后的结构为:各节段钢桁梁拆分重量表:节段拆分重量统计部位1#(t) 2#(t) 3#(t) 4#(t) 5#(t) 6#(t)节段重量235.255 271.525 269.52 274.34 299.368 350.00对于拆分结构在拼装厂的安装说明:节段需要拆分的结构主要有桥面板(部分横梁)、外斜杆和下平联斜杆,当下平联后两根斜杆拆分时,在工厂安装组拼,仅仅是将前端与下平联横梁节点板临时连接,后端与下玄杆临时固定连接。
前端临时连接方式,可采用1/3 冲钉和1/3 的普通螺栓。
节段运输到现场后,由安装单位将其拆开,不与节段梁整体吊装。
当外斜杆需要拆分时,在工厂安装组拼。
仅仅是上端与下玄杆临时连接,上端与桥面板横梁临时连接。
连接方式,采用1/3 冲钉和1/3 的普通螺栓。
外斜杆构件于预拼场,由山桥单位将其拆开。
节段运输到现场后,由安装单位将其在现场安装,不与节段梁整体吊装。
当桥面板(部分横梁)需要拆分时,在工厂安装组拼。
侧板上的横梁与边板上的横梁临时连接,侧板上的桥面板横缝、纵缝不与边板焊接。
临时连接方式,采用1/3 冲钉和1/3 的普通螺栓。
桥面侧板构件于预拼场,由山桥单位将其拆开。
节段运输到现场后,由安装单位将其在现场安装,不与节段梁整体吊装。
上述拆分节段和部位,根据缆索吊机的吊装能力,盲区的实际长度,拆分部位可做适当调整。
最后,安装边跨系杆索,进行体系转换。
通过顶落梁作业将已安装钢桁梁部分的承力支点从架梁临时支架上转换到边墩(P16,P19)及交界墩(P15、P20)顶的支座上和拱梁连接处托梁的吊点上。
.1.2 钢桁梁拆分部分的安装拆分部分的结构,N11、N12、N13 节段有下玄平联后两根斜杆和外侧斜杆。
N6、N7 节段有侧板(含部分横梁)、下平联后两根斜杆和外侧两根斜撑。
N11、N12、N13 节段拆除的下平联后两根斜杆为2.4 吨,外侧两根斜杆5.7 吨,节段起吊重量320 吨以内。
N6 节段拆除的侧板19 吨,横梁3吨,外侧斜杆2 根5.7 吨,下平联斜杆2 根2 吨,合计30 吨,节段起吊重量320 吨。
同样,N7 节段拆除的侧板31 吨,横梁9 吨,外侧斜杆2 根5.7 吨,下平联斜杆2 根2 吨,合计48 吨,节段起吊重量304 吨。
节段用缆索吊机吊装到支架上后,即可再用缆索吊机起吊拆分块,就地安装。
N6、N7 节段,缆索吊机将其吊到支架上后,用缆索吊机先安装外侧斜杆。
下端与连接板部分冲钉连接,上端用导链与桥面板下的U 肋临时挂上。
再安装侧板和侧面的横梁,对接工作包括横梁对接,与外斜撑连接。
安装顺序:最后安装下平联后端的两根斜杆。
(桥上安装方案示意图)拆分的结构件,下平联斜杆在预拼厂即可拆开,分别运输到工地。
需要拆分的外侧斜杆、桥面侧板,在预拼厂拼装时,用冲钉和普通螺栓临时连接,同样在预拼厂拆开,分别运输到工地。
拆开的结构,可以随节段桁梁一船运抵现场,也可以分别用不同的船舶运输。
运输船停靠在定位船的旁侧,缆索吊机的正下方。
.2 钢桁梁安装工艺步骤.2.1 钢桁梁节段组装及预拼正交异性板钢桁梁节段组装及预拼在工厂完成,然后再将整体节段运至工地吊装连接。
组装及预拼在胎架上一体化连续匹配进行,每次组装及预拼不少于 3 个节段。
组装检查合格后出厂。
为了加强节段在运输和吊装过程中的稳定性,每个节段增加 1 组临时连接板,以构成封闭的三角形。
考虑到轻轨轨道梁较重,可与正交异性桥面板钢桁梁节段同期安装,分两次吊装。
轨道梁安装具体作法为:先安装钢桁梁就位,再把轨道梁吊装在钢桁梁的下平联上,一端固定在已拼好的下横梁上,另一端悬挂于上弦杆的稳定的位置上。
.2.2 架梁临时支架施工架梁临时支架是侧跨及边跨钢桁梁架设的重要大型临时设施,其作用是为钢桁梁纵移提供下滑道及作为钢桁梁在体系转换以前的承重平台。
架梁临时支架设计及施工详见后述“8.4 ”。
.2.3 钢桁梁的架设①钢桁梁的运输、起吊正交异性桥面板钢桁梁各节段预拼好后,用1000T 铁驳运至桥位处缆索吊下指定的位置,停靠在定位船旁,通过缆索吊进行四点起吊。
在吊装期间,为了确保施工进度和施工安全,需对长江短时间封航或进行航道交通管制,因此事先需与港航、海事等部门联系,办好相关手续。
②钢桁梁节段间的拼接由于采用了正交异性桥面钢桁梁整体节点和整体节段的设计,使大量的安装工作在工厂和桥下完成,减少了桥上的拼接工作量。
但同时也使连接的单元重量大大增加(标准节段长为16m、宽39.8m,高11.20m,重230t,最重节段宽43m,重约360t),如此庞大的节段要完成空中的多点精确对接,难度既大、要求又高,需要精心组织、精心准备,超前考虑,认真对待每个细节,才能确保安装顺利进行。
将第一节段钢桁梁(边跨最岸端的一个节段)吊装至架梁支架上,在节点处设好上滑道支点,确保稳固后方可松钩。
安装拖拉锚固装置及牵引系统,经周密检查后,将第1 节段向岸侧拖拉到设计位置,并调整节段标高。
(由设计计算确定拼装时的标高线形)用缆索吊机将第2 节梁段吊运至滑道支点,安装拖拉锚固装置及牵引系统,经周密检查后,将第 2 节段向岸侧拖拉到拼接位置,并调整节段标高,与第1 节段进行拼接。
拼接完成后,将第二节段的节点支承在架梁支架上。
准备下一个节段的拼装。
依次类推,直至完成侧跨及边跨所有梁段的安装。
(A1—A15 节段,A16 节段可采用缆索吊机在不松钩的状况下对接)节段接头:节段接头在总体上分为钢桁梁接头及桥面正交异性板接头,先进行钢桁梁接头的对接和连接(栓接),钢桁梁对接完成后再进行桥面正交异性板的对接(焊接)。
为了争取工期,在准备下次钢桁梁对接的同时进行前一个节段的桥面正交异性板的焊接,但最多也只可拼装 2 段钢桁梁后再焊接前面的正交异性板。
.2.3 钢桁梁杆件对接和连接①杆件对接和连接顺序弦杆之间是对接,斜杆插入节点板是连接。
拼装的顺序,原则上是先合拢上、下游主桁的杆件,使之尽快形成稳定的受力结构,然后再将边上弦杆及下平联对接。
首先,将前一节段的下弦杆、斜杆与所拼节段的下弦整体节点相连,再连接中、上弦杆。
为快速闭合杆系的三角形,连接处在对孔后立即打入少数定位冲钉,转入下一连接处,然后在各连接处补齐50%冲钉,再安装高强度螺栓。
钢桁梁杆件对接顺序图纸详见“附件”。
②接头拼装要点上、下弦杆整体节点外拼装的拼接板及其填板应预拼在带有填板的一端,并预留2—3 排螺栓不终拧以便套插拼装;斜杆与整体节点插入拼装时,如果装配时间隙过小无法自由插入,允许使用梯形螺旋顶将整体节点撑开少量或将插入杆件端部用法兰收拉,但不得使用大力量千斤顶,绝对不允许损伤整体节点板角焊缝。
整体节点板顶开量,应在预拼场作预顶试验取得数据,以利拼装。
.2.4 桥面正交异性板对接具体有以下几个部分:桥面板对焊接头、U 肋对焊接头、板肋对焊接头及上弦杆内的板肋高栓连接。
其中上弦杆内的板肋高栓连接可与上弦杆对接时同时完成,其余接头在工地根据设计要求采用相应的角焊缝、坡口焊或加垫补强板焊缝等形式。
为了防止钢桁梁上满高栓后把焊缝拉裂,上弦杆与桥面板间并没有通长满焊,在两端部均留有25cm 的缝没有施焊,因此在进行此部分的接头焊接时先将上弦杆与桥面板间的焊缝焊满(但在高栓上满后)。
