0 引言目前国内外钢梁架设方法基本为散拼、节段吊装和大节段吊装3种。

国内早期修建的铁路桁梁桥基本采用散拼，具有现场杆件拼接和螺栓施拧工作量大的缺点。

铜陵长江大桥钢梁为国内首次采用整体桁片式结构设计，桁片之间采用高强度螺栓连接、节点外拼接方式，具有技术先进、整体性好、外观简洁、防腐简单等特点。

铜陵长江大桥主桥钢梁架设引领钢桁梁技术向高强、整体、大跨度、新结构的方向发展，同时也对钢梁架设过程控制提出更高要求。

1 工程概况及钢梁架设总体方案铜陵长江大桥主桥为两塔五跨钢桁梁三索面斜拉桥，跨度布置为（90+240+630+240+90）m（见图1），塔高212 m，钢梁全长1 290 m，总质量约67 000 t。

主桁采用N字形桁架，三片主桁对应三索面布置，桁高15.5 m，桁宽2×17.1 m，节间长度15 m。

弦杆采用焊接整体节点箱形结构，上弦杆在节点部位设锚固结构与斜拉索相连。

斜杆和竖杆采用箱形、工形及“王”字形截面，与主桁节点采用对接焊连接。

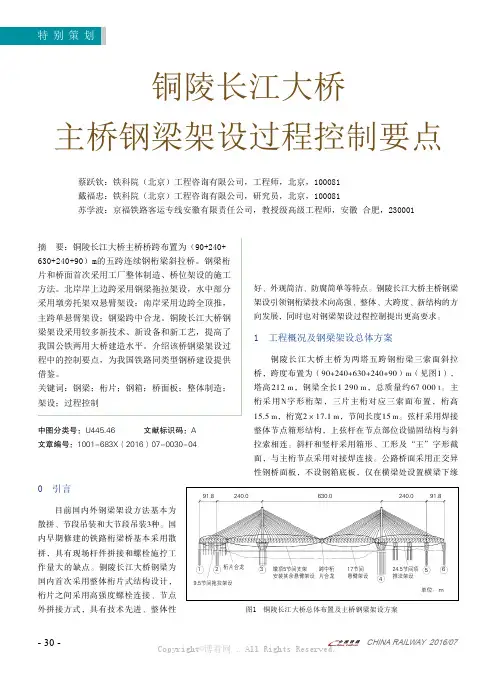

公路桥面采用正交异性钢桥面板，不设钢箱底板，仅在横梁处设置横梁下缘铜陵长江大桥主桥钢梁架设过程控制要点蔡跃钦：铁科院（北京）工程咨询有限公司，工程师，北京，100081戴福忠：铁科院（北京）工程咨询有限公司，研究员，北京，100081苏学波：京福铁路客运专线安徽有限责任公司，教授级高级工程师，安徽 合肥，230001摘 要：铜陵长江大桥主桥桥跨布置为（90+240+630+240+90）m的五跨连续钢桁梁斜拉桥。

钢梁桁片和桥面首次采用工厂整体制造、桥位架设的施工方法。

北岸岸上边跨采用钢梁拖拉架设，水中部分采用墩旁托架双悬臂架设；南岸采用边跨全顶推，主跨单悬臂架设；钢梁跨中合龙。

铜陵长江大桥钢梁架设采用较多新技术、新设备和新工艺，提高了我国公铁两用大桥建造水平。

介绍该桥钢梁架设过程中的控制要点，为我国铁路同类型钢桥建设提供借鉴。

关键词：钢梁；桁片；钢箱；桥面板；整体制造；架设；过程控制中图分类号：U445.46 文献标识码：A 文章编号：1001-683X（2016）07-0030-04图1 铜陵长江大桥总体布置及主桥钢梁架设方案91.8 240.0 630.0 240.0 91.89.5节间拖拉架设12 345 6桁片合龙墩顶5节间支架安装其余悬臂架设 跨中桁片合龙 17节间悬臂架设24.5节间顶推法架设单位：m底板，横梁间距3 m，横梁腹板与桁片上弦杆采用高强度螺栓连接，桥面板及横梁下翼缘板与桁片上弦杆工地焊接；铁路桥面为正交异性板钢箱桥面，箱高约1.6 m。

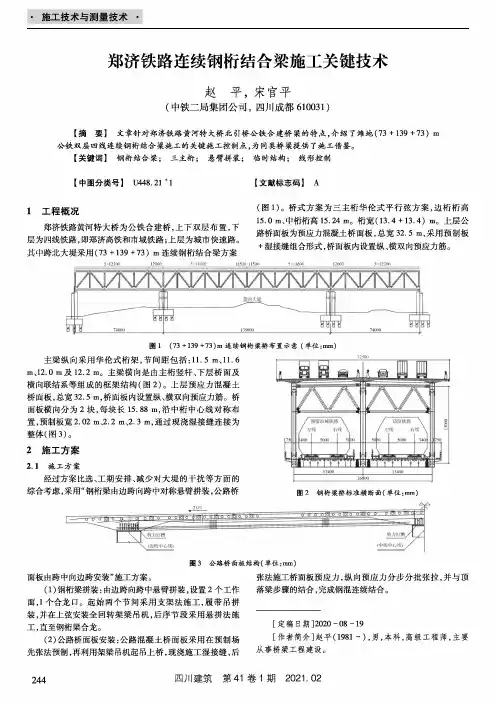

郑济铁路连续钢桁结合梁施工关键技术赵平，宋官平(中铁二局集团公司，四川成都610031)【摘 要】 文章针对郑济铁路黄河特大桥北引桥公铁合建桥梁的特点，介绍了滩地(73 +139 +73) m公铁双层四线连续钢桁结合梁施工的关键施工控制点，为同类桥梁提供了施工借鉴。

【关键词】钢桁结合梁；三主桁；悬臂拼装；临时结构；线形控制【中图分类号】U448.21 +1【文献标志码】A1工程概况郑济铁路黄河特大桥为公铁合建桥，上下双层布置,下层为四线铁路，即郑济高铁和市域铁路;上层为城市快速路。

其中跨北大堤采用(73 +139 +73) m 连续钢桁结合梁方案(图1)。

桥式方案为三主桁华伦式平行弦方案，边桁桁高15.0 m 、中桁桁高15.24 m o 桁宽(13.4 + 13.4) m o 上层公路桥面板为预应力混凝土桥面板，总宽32. 5 m,采用预制板+湿接缝组合形式，桥面板内设置纵、横双向预应力筋。

12200120005»||60011500 11500 5><llti00120005»12200/N/N/r^N/N/N/N/N/l^N/N/N图1(73 +139 +73)m 连续钢桁梁桥布置示意(单位:mm)主梁纵向采用华伦式桁架，节间距包括：11・5 m 、11.6m 、12.0 m 及12.2 m 。

主梁横向是由主桁竖杆、下层桥面及横向联结系等组成的框架结构(图2)。

上层预应力混凝土桥面板，总宽32.5 m,桥面板内设置纵、横双向预应力筋。

桥 面板横向分为2块,每块长15.88 m,沿中桁中心线对称布置，预制板宽2.02 m 、2.2 m 、2. 3 m,通过现浇湿接缝连接为 整体(图3)。

2施工方案2.1施工方案经过方案比选、工期安排、减少对大堤的干扰等方面的 综合考虑，采用“钢桁梁由边跨向跨中对称悬臂拼装,公路桥32500图2钢桁梁桥标准横断面(单位:mm)2.0%图3公路桥面板结构(单位:mm)面板由跨中向边跨安装”施工方案。
