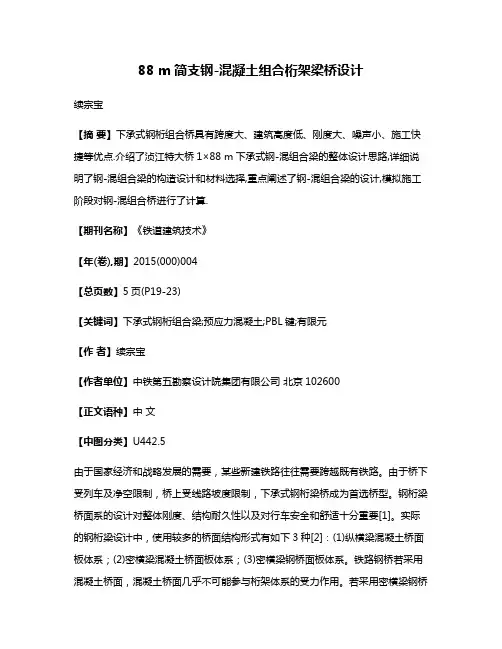

88 m简支钢-混凝土组合桁架梁桥设计续宗宝【摘要】下承式钢桁组合桥具有跨度大、建筑高度低、刚度大、噪声小、施工快捷等优点.介绍了浈江特大桥1×88 m下承式钢-混组合梁的整体设计思路,详细说明了钢-混组合梁的构造设计和材料选择,重点阐述了钢-混组合梁的设计,模拟施工阶段对钢-混组合桥进行了计算.【期刊名称】《铁道建筑技术》【年(卷),期】2015(000)004【总页数】5页(P19-23)【关键词】下承式钢桁组合梁;预应力混凝土;PBL键;有限元【作者】续宗宝【作者单位】中铁第五勘察设计院集团有限公司北京102600【正文语种】中文【中图分类】U442.5由于国家经济和战略发展的需要，某些新建铁路往往需要跨越既有铁路。
由于桥下受列车及净空限制，桥上受线路坡度限制，下承式钢桁梁桥成为首选桥型。
钢桁梁桥面系的设计对整体刚度、结构耐久性以及对行车安全和舒适十分重要[1]。
实际的钢桁梁设计中，使用较多的桥面结构形式有如下3种[2]：(1)纵横梁混凝土桥面板体系；(2)密横梁混凝土桥面板体系；(3)密横梁钢桥面板体系。
铁路钢桥若采用混凝土桥面，混凝土桥面几乎不可能参与桁架体系的受力作用。
若采用密横梁钢桥面板体系，结构刚度相对较弱，噪声大。
下承式钢-混预应力组合桁架桥相比明桥面，可以采用有砟桥面，降低噪声，提高桥梁的自重，改善结构的动力性能，减少维修工作量。
法国高速铁路在跨越河流和高速公路时，采用了下承式钢桁结合桥。
日本新干线上也有多处采用下承式钢桁结合桥[3]。
“钢-混预应力组合桁梁”作为一种新型的结构形式，克服了普通混凝土桥面不参与受力的缺点，通过预应力钢束将下弦杆的一部分轴力由预应力钢束承担，转而施加给混凝土桥面板。
通过设置合理的预应力钢束布置形式，随着下弦杆的轴力变化而在全桥范围均匀变化[4]。
新建铁路赣韶线韶关疏解线与京广铁路相交处，采用上跨京广铁路形式。
桥址地形较平坦，但跨越建筑物众多，地物复杂。
施工技术2018年第09期2251 工程概况某公路桥梁工程采用变截面钢-混凝土组合连续梁桥进行施工，桥梁设计宽度为40m，设计桥跨为（73+90+73）m，主要分为南半幅和北半幅，桥面结构如图1所示。
桥桁架使用Q345D 钢材制作而成。
上弦杆、斜腹杆、下弦杆都采用箱形截面，每榀主桁架一共划分成了34个节间，各个节间的设计长度为6.0~7.4m，使用整体式节点板作为主桁，钢结构为全焊接结构。
文章以此工程为例，对变截面钢-混凝土组合连续梁桥的施工要点进行了分析和探讨。
图1 变截面钢-混凝土组合连续梁桥桥面结构2 变截面钢-混凝土组合连续桁梁桥设计难点大跨连续组合桁梁桥施工过程中，支点混凝土桥板会因为负弯矩作用会产生一定的拉应力，这种作用会造成桥面板发生开裂，对桥面板的耐久性产生一定的影响，下弦钢板因为长期处于受压的状态，对下弦钢板的稳定性产生影响，所以，为了增加其稳定性，通常会应用到数量较多的加劲肋以及厚钢板，这样导致制作过程相对困难，而且会产生一定的残余应力。
所以，在连续组合桁架施工的过程中，最为重要同时也是最为关键的就是控制下弦杆钢板的稳定性。
在该工程中，为了能改善连续组合桁梁桥负弯矩区的受力性能，对施工工序进行了优化，具体有6个方面：（1）浇筑负弯矩区下弦杆混凝土，同时架设钢桁架和支撑，进而形成组合截面；（2）对现场相关数据进行资信测量，进而调整拼接段的长度，焊接上下衡量以及主桁架；（3）正弯矩区桥面板的浇筑，需要凭借剪力钉连接钢桁架上弦杆和混凝土；（4）降临时支撑拆除，只有这样，下弦杆才能承担起正弯矩区桥面板的重量；（5）在进行负弯矩区混凝土桥面板的浇筑工作时，为了尽可能地降低温度给桥面板带来的板拉应力，需要预留后浇带；（6）完成浇带混凝土的浇筑后，需要将临时支撑拆除，完成桥面铺装施工。
3 变截面钢-混凝土组合连续桁梁桥施工难点3.1 工厂预制、拼装文章涉及到的工程涉及到的项目有4榀钢桁架，而每一个榀钢桁架包含13个单元，另外还包含11个阶段和2个端横梁，具体施工图如图2所示。
72M简支钢桁架桥顶推架设施工技术发布时间：2021-04-15T14:10:02.593Z 来源：《建筑科技》2021年1月下作者：张磊[导读] 随着钢结构桥梁建设的不断发展钢桁架桥以其承载力大、跨越能力强、造型美观等优势逐渐成为钢结构桥梁的重要推广桥型,为避免中断交通和危及通行安全，顶推施工逐渐应用于钢桁架桥现场架设中,以跨径72m简支钢桁架桥施工为背景结合大跨径简支钢桁架桥顶推施工技术,详细介绍顶推施工系统设计、施工工艺及控制措施，阐述大跨径钢桁架桥顶推施工注意事项，对该类型桥梁施工具有重要指导意义，同时为大跨径简支钢桁架桥顶推施工技术上海中铁上海工程局集团有限公司城市轨道交通工程分公司张磊 201906[摘要]随着钢结构桥梁建设的不断发展钢桁架桥以其承载力大、跨越能力强、造型美观等优势逐渐成为钢结构桥梁的重要推广桥型,为避免中断交通和危及通行安全，顶推施工逐渐应用于钢桁架桥现场架设中,以跨径72m简支钢桁架桥施工为背景结合大跨径简支钢桁架桥顶推施工技术,详细介绍顶推施工系统设计、施工工艺及控制措施，阐述大跨径钢桁架桥顶推施工注意事项，对该类型桥梁施工具有重要指导意义，同时为大跨径简支钢桁架桥顶推施工技术的进一步完善和发展提供借鉴和依据。
引言顶推施工是一种借助滑动装置并通过液压千斤顶施力，将梁体顶推到位的施工方法，由于顶推施工对既有交通通行干扰小、施工操作简单等特点在桥梁建设中得到广泛应用，自1959年顶推法施工在德国Ager桥上应用以来,顶推施工在预应力混凝土连续梁桥建设中得到了快速发展，如德国的worth桥、南非象河铁路桥、瑞士捷拉东斯桥等，均为顶推长度超过1000m的大跨径桥梁，从20世纪80年代起顶推法施工在我国公路桥梁建设方面进入了新的发展阶段，哈尔滨尚志大桥、长沙洪山庙大桥、佛山平胜大桥、杭州九堡大桥等均采用了顶推施工工艺。
可见顶推施工方法从首次运用以来经历了不断完善和发展，其工艺不断成熟。

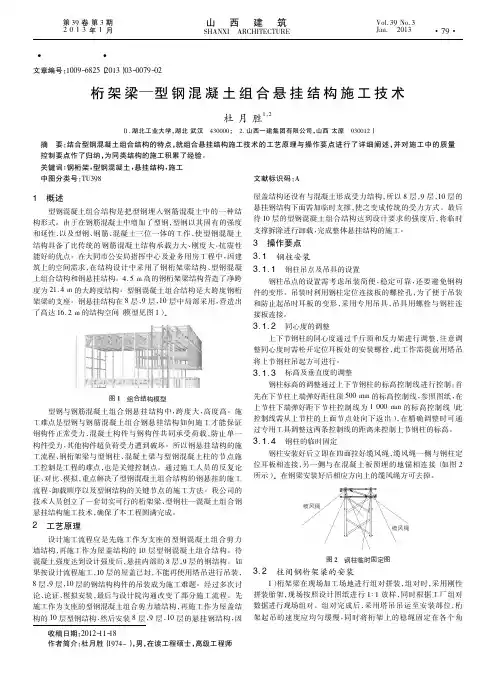

1引言目前,随着国家经济的发展,工业建设发展到一个新的高度,根据生产工艺的需要,大型钢筋混凝土框架梁越来越多。
大型钢筋混凝土框架梁往往具有如下特点:(1)大型钢筋混凝土框架梁自重很大;(2)结构形式复杂,异形梁交叉多,施工难度大;(3)工程主体结构高度较高,大型钢筋混凝土梁较多,钢筋及模板工程量大;(4)施工成本较高,工期较长[1]。
根据上述情况,此类工程传统施工工艺一般采用传统脚手架系统支撑大型钢筋混凝土框架梁施工[2]。
通过对文献的调研发现,国内混凝土大梁高度大多在4m 以内,高度大于6m 的已经很少见[3-7]。
而本工程所述大梁高度达8m ,临空高度20.85m ,采用传统方式进行施工难度非常之大,通过多方案对比,创新性地将常用于桥梁工程中的贝雷桁架支撑体系应用于本工程中,实践证明,取得了良好的实施效果。
2工程概况银娱路氹第四期项目项目占地面积107639m 2,建筑面积约525912m 2,是集酒店、剧院、水上乐园等娱乐设施于一体的综合体项目。
而在剧院二层处有一截面尺寸为1500mm ×8000mm ,长度为30m 的矩形钢筋混凝土梁,如图1所示。
L =30mH =8m离地高度20.85m图18m 梁成型效果【作者简介】沈程（1986~），男，江苏句容人，高级工程师，从事工程技术与管理研究。

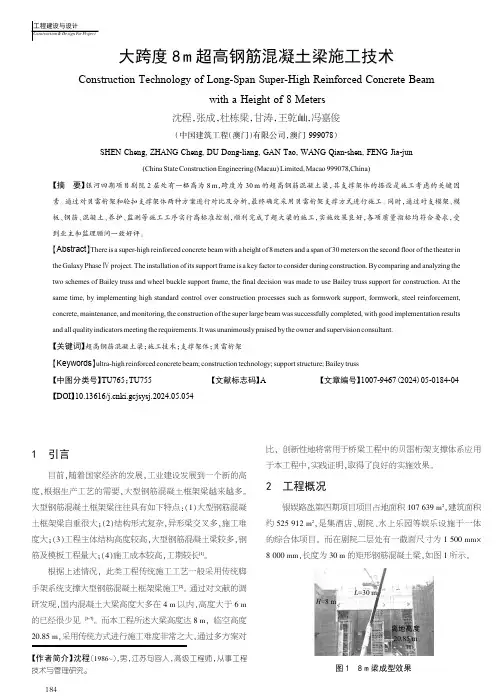

大跨度8m 超高钢筋混凝土梁施工技术Construction Technology of Long-Span Super-High Reinforced Concrete Beamwith a Height of 8Meters屾沈程，张成，杜栋梁，甘涛，王乾，冯嘉俊（中国建筑工程（澳门）有限公司，澳门999078）SHEN Cheng,ZHANG Cheng,DU Dong-liang,GAN Tao,WANG Qian-shen,FENG Jia-jun(China State Construction Engineering (Macau)Limited,Macao 999078,China)【摘要】银河四期项目剧院2层处有一榀高为8m ，跨度为30m 的超高钢筋混凝土梁，其支撑架体的搭设是施工考虑的关键因素。
钢箱混凝土板组合梁设计说明一、概述本桥平面位于R=820右偏圆曲线上，纵面位于2.58%的上坡上，桥梁中心桩号为N5K111+763，本桥主桥采用跨径组合为：1×76m 钢箱混凝土板组合梁，起点桩号为N5K111+724.5，终点桩号为N5K111+801.5，桥台下部采用扩大基础。
二、设计规范与技术标准1、《公路工程技术标准》(JTG B01-2014)2、《公路工程基本建设项目设计文件编制办法》（交公路发【2007】358 号）3、《公路工程水文勘测设计规范》(JTG C30-2002)4、《公路桥涵设计通用规范》(JTG D60-2015)5、《公路圬工桥涵设计规范》(JTG D61-2005)6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)7、《公路桥涵地基与基础设计规范》(JTG D63-2007)8、《公路桥梁抗震设计细则》（JTG/T B02-01-2008）9、《公路交通安全设施设计规范》(JTG D81-2017)10、《公路交通安全设施设计细则》(JTG/T D81-2017)11、《公路桥涵施工技术规范》(JTG/T F50-2011)12、《公路交通安全设施施工规范》(JTG F71-2006)13、《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)14、《公路钢结构桥梁设计规范》（JTG D64-2015）15、《公路钢混组合桥梁设计与施工规范》（JTG/T D64-01-2015）16、《钢-混凝土组合桥梁设计规范》（GB50917-2013）17、《公路桥梁钢结构防腐涂装技术条件》JT/T 722-200818、《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）19、《低合金高强度结构钢》(GB/T 1591-2008)20、《公路桥梁盆式支座》（JT/T 391-2009）21、《公路工程质量检验评定标准》JTG F80/1-201722、《铁路钢桥制造规范》Q/CR 9211-201523、《钢结构焊接规范》(GB 50661-2011)24、《钢结构工程施工规范》(GB 50755-2012)25、《钢结构工程施工质量验收规范》(GB 50205-2012)26、《桥梁用结构钢》（GB714-2015）三、技术标准1、设计荷载：公路-Ⅰ级2、桥面宽度：0.5 米（护栏）+11.25 米（行车道）+0.5 米（护栏）=12.25 米3、桥面铺装：10cm 厚沥青混凝土桥面铺装+防水层+18cm 厚C50钢纤维混凝土桥面板；3、地震动峰值加速度：0.3g4、环境类别：I类四、主要材料1、混凝土（1）桥面采用C50钢纤维混凝土，垫石为C50小石子混凝土，墩台盖梁、承台、挡块及桥台背墙、搭板、护栏均为C30混凝土，扩大基础采用C25片石混凝土，台背回填采用C25混凝土。

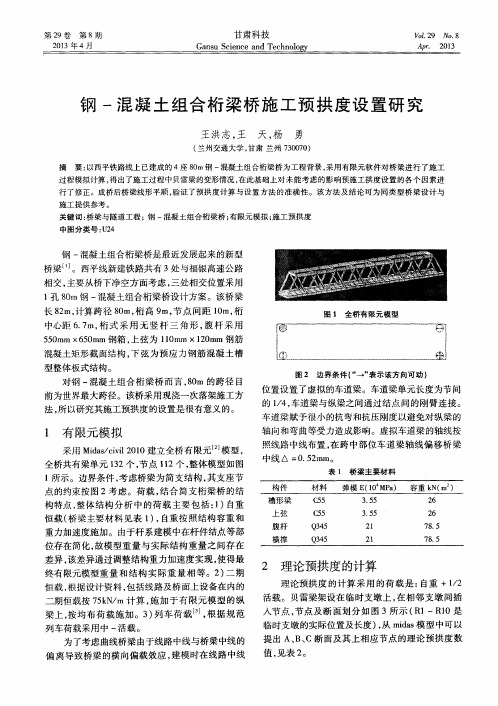

钢-混凝土组合桁梁安装支架设置与调整技术
摘要：现在越来越多的城市修建钢-混凝土组合桁梁，比较适应于城市大跨径或
较大跨径的工程，目的是减轻桥梁结构自重，尽量减少施工对现况交通和周围环
境的影响。
钢桁梁在底板之上，浇筑时与底板形成一体，因此底板混凝土浇筑之
前钢桁梁应安装调整到位。
如何达到悬浮状态是现场安装的重点。
本章以太原枢
纽物流中心80m钢桁梁支架为例，简述一下支架设计、设置与调整技术，为同类钢-混凝土组合钢桁梁施工提供参考依据。
关键词：钢-混凝土组合桁梁设计调整验算
一、项目概述

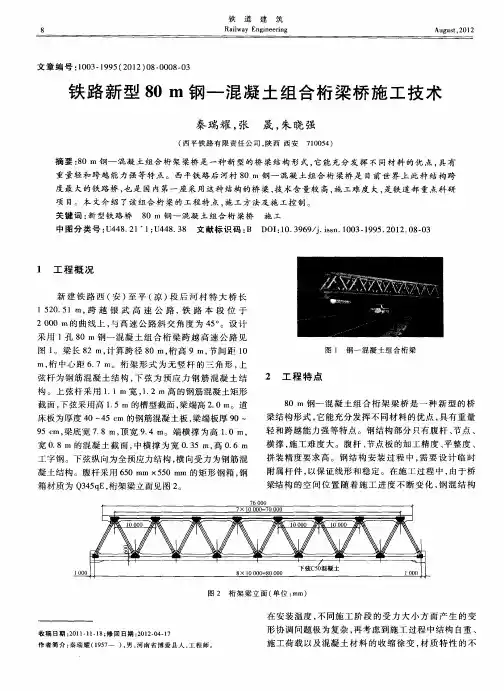

本文章依托新建太原枢纽（北六堡）物流中心迎宾路立交特大桥，该桥上部
结构设计为1孔80米钢-混凝土组合桁梁，桥墩采用单线圆端形实体桥墩，桥墩
高度为7.5m，基础采用Ф1. 5m钢筋混凝土钻孔灌注桩基础。
梁长82m，计算跨
径80m，桁高9m，节间距10m，桁中心距6.1m，桁式采用无竖杆三角桁。
上弦
杆为钢筋混凝土结构，下弦杆为预应力钢筋混凝土结构。
钢桁梁下弦节点离桥面
底部0.6m，如何让钢桁梁精确定位是钢桁梁安装施工的难点和重点。
本次介绍利用在桥面上架设龙门吊和利用雨水口搭设支架的方案，解决了在混凝土浇筑之前
钢桁梁悬空问题，利用支架高度和纵横向调整能迅速精确解决钢桁梁的坐标问题。
二、支架搭设条件
2.1因工序施工队伍不同，贝雷梁搭设之前，钢桁梁施工方应将支架的生根位置，点受力值书面与贝雷梁施工方进行交底。
2.2在钢桁梁支架搭设之前，下部贝雷梁已经搭设完毕，预压完毕，并符合设计要求，贝雷梁上分配梁、调整方木也已经搭设完毕，为施工安全需要，上部铺
设旧竹胶板。
2.3本次吊装设备采用在两侧架设门吊方案，门吊已经架设完毕，且检验手续一切正常。
2.4支架的上部结构在桥面下拼装完毕，移至龙门吊下方。
2.5在支架生根雨水口处预留比立柱直径大一号的PVC管，方便在混凝土浇
筑完毕后拆除支架。
三、支架设计与计算
3.1本次钢桁梁为八组，设计八组钢桁梁。
立柱、水平撑、支腿采用钢管，横梁采用工字钢。
一组支架分四个支腿，分别位于雨水口处。
支架如图3.1所示：图3.1 支架设计图
图3.2 支架受最大压重示意图
3.2 安装支架是为了确保钢-混凝土组合桁梁顺利安装的施工工具，必须保证
钢-混凝土组合桁梁安装支架安全可靠。
本计算针对钢-混凝土梁安装支架结构，
结合钢结构设计和路桥施工计算手册等规范，采用有限元软件ABAQUS对钢-混凝土梁安装支架进行结构强度、刚度及稳定性分析计算。
本次计算采用最大单元为
每侧20t，如图3.2所示。
本次支架主要构件所用材料为Q235B，经验算，强度、刚度及稳定性均符合规范要求。
四、支架架设
4.1架设前，所用支架上部构件拼装完毕，螺栓施工完毕，本桥共八组构件，分别拼装完毕。
4.2支架分配梁与下部贝雷梁利用U型螺栓连接，每个支腿处用两个连接固定。
4.3分配梁安装完毕后，支腿与分配梁通过螺栓相连，可以适当调整支架高度。
4.4支架整体搭设完毕，将每组支架根据坡度及挠度调整到位，考虑到支架的弹性变形，支架高度大约调高20mm左右。
五、钢桁梁架设
5.1支架安装调整完毕后，应根据要求由监理组织进行验收，验收合格后方可进行钢桁梁架设。
5.2在桥下利用龙门吊将一组钢桁梁一侧拼接成△型，缓缓将钢梁移至支架上，为防止单侧失稳，将下弦板用工字钢和50T千斤顶固定。
5.3在一天之内，必须保证一组的两侧钢桁梁和中间横梁全部吊装到位，且螺栓固定牢固。
八组钢桁梁架设完毕后，如图5.3所示：
5.3 钢桁梁安装完毕示意图
六、支架调整
6.1在钢桁梁安装完毕后，高强螺栓施拧前，应先根据钢桁梁坐标调整支架。
6.2根据钢桁梁验收检验批检查项目，对钢桁梁标高、直线度、垂直度进行测量，根据测量数据分析调整方向。
6.3标高调整：利用支架立柱的调整丝杠对标高进行调整，特别注意，如标高调整幅度大，单组支架不能一次调整到位，要与相邻支架配合一起调整。
如图
6.3所示：
6.3 支架标高调整示意
6.4 支架纵横向调整示意
6.4 纵横向调整：利用支架托盘进行纵横向调整，因在钢桁梁吊装时，利用限
位器安装，纵横向调整误差很小。
在托盘上每侧有20mm的间隙用于调整，利用20T千斤顶进行调整。
如图6.4所示：
6.5钢桁梁垂直度调整：上弦节点调整到位后，用全站仪测量下弦节点偏移量，在下弦节点混凝土未浇筑的地方固定3T倒链，另一侧与下部贝雷梁相连。
在调
整下弦节点时，单侧八个点应同时进行，调整完毕一侧后，倒链锁死固定。
在进
行另一侧钢桁梁调整。
6.6全部工序调整到位后，进行高强螺栓的施拧，螺栓施拧应对称进行。
七、支架拆除
7.1桥面与两侧混凝土浇筑完毕，张拉完毕后，进行拆除支架。
7.2支架拆除时，应利用调节丝杠将支架降低，利用龙门吊进行拆除。
7.3支架拆除完毕后，搭设满堂支架浇筑上弦混凝土。
八、结束语
钢-混凝土组合桁梁依靠支架施工越来越多的用于桥梁施工之中，施工条件复
杂多变，施工要求也越来越多。
本方案所用支架法架设体系也逐步在施工中不断
完善改进。
例2016年施工的广佛铁路镇北路立交桥50米钢-混凝土组合桁梁项目，因雨水口不规则分布，支架无法在桥面上生根，根据对比分析，支架移至桥下地
面生根，安装效果也很好。
在以后的类似钢桁梁施工中，将根据每个工程特点设
计不同的支架体系，为桥梁施工积累一些经验。
参考文献：
《80m钢—混凝土组合桁架施工组织方案》代翠兰、欧亦胜《西部探矿工程》 2011年2月。
《重庆朝天门长江大桥预拼装施工技术》黎卓勤黎鸣明《西部交通科技》2007年12月
第一作者简介：魏珍珍（1981-），女（汉族），江苏徐州人，工程师，毕业
于西南交通大学机械及自动化专业。
现就职于中铁一局建工机械有限公司，担任
技术部副部长。
工作方向：主要从事建筑钢结构、铁路钢桥、雨棚等产品设计、研发、技术
管理工作。
