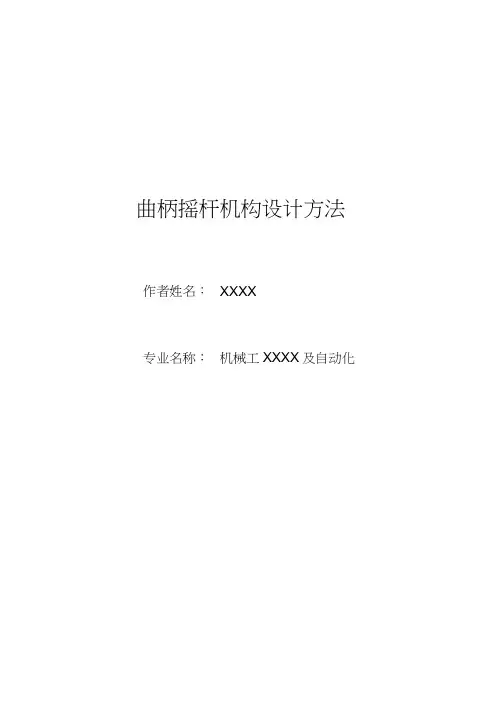

曲柄摇杆机构设计方法作者姓名：XXXX专业名称：机械工XXXX及自动化指导教师：XXXX讲师摘要曲柄摇杆机构中构件的运动样式多样，可以实现给定运动规律或运动轨迹且承载能力高、耐磨顺，制造简单，已于获得较高的制造精度，因此曲柄摇杆机构在各种机械仪器中获得广泛的应用。
本文针对曲柄摇杆机构的行XXXX速度变化速度系数和给定点的轨迹设计曲柄摇杆机构，通过深入分析机构的行XXXX数度比k、摇杆摆动角'-:、最小传动角，极为夹角和摇杆摆动角等运动性能参数与结构尺寸间的关系。
通过引入曲柄固定铰链点的位置角建立了曲柄摇杆和机架长度关于二和「的显示函数关系，通过解析法、几何作图法、和实验法设计曲柄摇杆机构。
在此基础上研究机构设计的可能附加要求极其相应的设计方法为曲柄摇杆设计提供各种可能选项并对曲柄摇杆的急回特性和死点情况进行说明。
关键词：曲柄摇杆机构行XXXX速度系数摇杆摆动设计方法AbstractThe diversity of movement component in the crank rocker mechanism can achieve given amotion or motion trajectory and have the high bearing capacity, wear-resisting, simple manufacture,and higher manufacturing accuracy. therefore ,the crank rocker mechanism is widely used in various mecha ni cal in strume nt.In view of the crank rocker mecha nism of velocity fluctuati on velocity coefficient and the design of crank rocker mechanism by track point, Analysis the mechanism of the stroke number ratio K , the rocker swing an gle mi nimum tran smissi on an gle, extremely an gle and rocker swi ng an gle moti on parameter and t he relati on ship betwee n structure size deeply. Introduced the crank fixed hinge point position angle of crank rocker and the frame len gth on and display fun cti on is built, by the an alytic method, the geometric drawing method, the design of crank rocker mechanism and experimental method. On the basis of the research on the design method of mecha nism desig n may have additi onal requireme nts and other extremely corresp onding , various possible opti ons and the crank rocker quick retur n characteristics and the dead are described for crank and rocker desig n.Key words cran k,rocker,travel speed,desig n目录摘要 (I)Abstract ............................................................................................. L L 目录.. (IIIII)1绪论...................................................... 1.. 2平面四杆机构概述 (3)2.1平面四杆机构的基本型式 (3)2.2平面四杆机构的基本特性 (4)2.2.1急回特性 (5)2.2.2死点位置 (6)2.2.3传动角和压力角 .................................. 7. 3曲柄摇杆机构的设计 (9)3.1解析法设计曲柄摇杆机构 (9)3.1.1附加要求及其机构设计方法 (11)3.2几何作图法 (13)3.2.1按照给定的行XXXX数度变化系数设计曲柄摇杆 (13)3.2.2按给定连杆位置设计四杆机构 (14)3.3按照给定点的运动轨迹设计曲柄摇杆机构 (14)3.4曲柄摇杆机构设计方法的比较......................... 1 44 曲柄摇杆机构的特性运用 (16)4.1曲柄摇杆机构死点特性分析极其运用 (16)4.1.1摇杆主动时机构的死点情况 (16)4.1.2曲柄主动时机构有死点位置的条件 (16)4.1.3满足有死点条件的曲柄摇杆机构的死点个数及位置情况分析 ......................................... 1.74.1.4曲柄摇杆机构有死点条件的应用 (20)4.2曲柄摇杆机构急回特性应用........................... 2 1 5曲柄摇杆机构的优化设计 (22)5.1按照最小传动角和行XXXX速度比系数最大综合优化 (22)5.1.1最小传动角的确定 (22)5.1.2优化设计 (24)5.1.3最小传动角min最大的目标函数的建立 (25)5.1.4总目标函数的建立 (26)5.2 算例(1) (27)5.2.1曲柄摇杆机构设计 (27)5.3基于图谱对曲柄摇杆的优化........................... 2 95.3.1最小传动角位置分析 (29)5.3.2极为夹角分析 (30)5.3.3摇杆摆角分析 (31)5.4曲柄摇杆优化 (31)5.4.1增大最小传动角 (31)5.5 算例(2) (32)总结....................................................... .3.3致谢....................................................... .3.4参考文献 (35)1绪论18世纪下半叶的第一次工业革命促进机械工XXXX的迅速发展，机构学在原来机械力学的基础上发展成为一门独立的科学•早在19世纪连杆机构就已经广泛的运用最简单的就是四杆机构，也是出现最早的一种连杆机构。

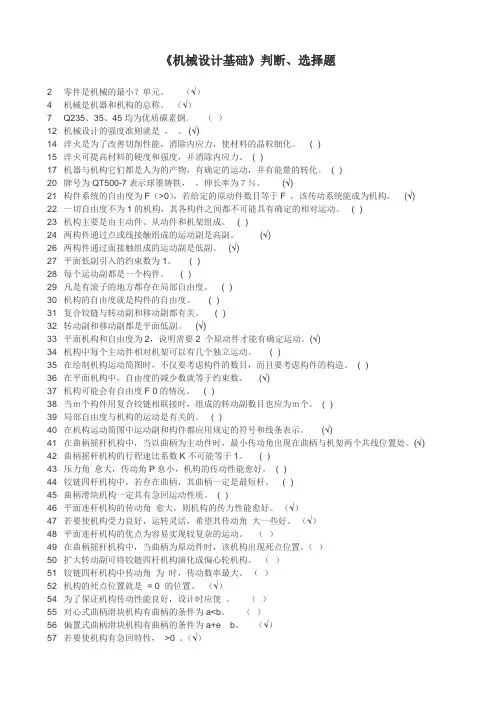

《机械设计基础》判断、选择题2 零件是机械的最小？单元。
（√）4 机械是机器和机构的总称。
（√）7 Q235、35、45均为优质碳素钢。
（×）12 机械设计的强度准则就是，。
(√)14 淬火是为了改善切削性能，消除内应力，使材料的晶粒细化。
(×)15 淬火可提高材料的硬度和强度，并消除内应力。
(×)17 机器与机构它们都是人为的产物，有确定的运动，并有能量的转化。
(×)20 牌号为QT500-7表示球墨铸铁，，伸长率为７％。
(√)21 构件系统的自由度为F（>0），若给定的原动件数目等于F ，该传动系统能成为机构。
(√)22 一切自由度不为1的机构，其各构件之间都不可能具有确定的相对运动。
(×)23 机构主要是由主动件、从动件和机架组成。
(×)24 两构件通过点或线接触组成的运动副是高副。
(√)26 两构件通过面接触组成的运动副是低副。
(√)27 平面低副引入的约束数为1。
(×)28 每个运动副都是一个构件。
(×)29 凡是有滚子的地方都存在局部自由度。
(×)30 机构的自由度就是构件的自由度。
(×)31 复合铰链与转动副和移动副都有关。
(×)32 转动副和移动副都是平面低副。
(√)33 平面机构和自由度为2，说明需要2 个原动件才能有确定运动。
(√)34 机构中每个主动件相对机架可以有几个独立运动。
(×)35 在绘制机构运动简图时，不仅要考虑构件的数目，而且要考虑构件的构造。
(×)36 在平面机构中，自由度的减少数就等于约束数。
(√)37 机构可能会有自由度F 0的情况。
(×)38 当ｍ个构件用复合铰链相联接时，组成的转动副数目也应为ｍ个。
(×)39 局部自由度与机构的运动是有关的。
(×)40 在机构运动简图中运动副和构件都应用规定的符号和线条表示。
C
2-6. 设计一曲柄摇杆机构，已知摇杆长度l =100mm，摆角ψ=30°， 摇杆行程速度变化系数K=1.2。
（1）用图解法求出其余三杆的尺寸；
（2）确定机构的最小转角γmin （若γmin <35°则应重新选定铰链A的位置）。
解：
（1）由题知，摇杆行程速度变化系数K=1.2， 得极位夹角：
θ=180°K-1K+1 = 16.4° 90°-θ=72.6°则如图解析：
①任选固定铰链中心D的位置，由摇杆长度l 3和摆角ψ，做出摇杆两极限位置C 1D 和C ?D。
②连接C 1和C ?，并过C 1点做C 1C ?垂线。
③做∠C 2=90°-θ，与垂线相较于点P，有几何关系可知∠C 1PC ?=θ。
④做△C 1PC ?的外接圆，在此圆周上任意选取一点A作为曲柄的固定铰链中心；连接AC 1和AC ?,由几何关系得：∠C 1PC ?=∠C 1AC ?=θ。
⑤因极限位置处于曲柄与连杆共线，
故A C 1=l 2-l 1 AC 2=l 2+l 1，则l 1=（AC 2-AC 1）/2 =23.5mm l 2=（AC 2+AC 1）/2 =73.5mm l 3= 100mm l 4 = 96mm 则如图，ABCD即为所求机构一般位置简图。
cos∠BCD=(l ?2+l 32-l 12-l 42+2l 1l 4cos φ)/2l ?l 3 =0.649则由（2-6）′cos∠BCD < 90°γ=49.5°>35°
故最小传动角满足要求。
第8章作业8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。
答：转动副成为周转副的条件是：（1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和；（2）机构中最短杆上的两个转动副均为周转副。
图示ABCD 四杆机构中C 、D 为周转副。
当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。
8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么?答：机构不一定存在急回运动，但一定无死点，因为：（1）当极位夹角等于零时，就不存在急回运动如图所示，（2）原动件能做连续回转运动，所以一定无死点。
8-3 四杆机构中的极位和死点有何异同?8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。
试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么?解 机构运动简图如右图所示，ABCD 是双曲柄机构。
因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。
8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。
图a 曲柄摇杆机构图b 为导杆机构。
8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。
试问:1)当取杆4为机架时，是否有曲柄存在?2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?3)若a 、b ﹑c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d 的取值范围为何值? : 解 (1)因a+b=240+600=840≤900=400+500=c+d 且最短杆 1为连架轩．故当取杆4为机架时，有曲柄存在。
工程技术学院课程设计题目：图解法设计平面连杆机构摘要设计内容：设计曲柄摇杆机构。
已知摇杆长度l，摆角ψ，摇杆3的行程速比系数K，要求摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为∠CDA，试用图解法设计其余三杆的长度，并计算机构的最小传动角γ。
设计方法：在设计时首先需计算极位夹角θ，再绘制机架位置线及摇杆的两个极限位置，然后确定曲柄回转中心和各杆长度最后验算最小传动角 。
最后根据已知数据和所计算的数据进行图解，画出平面四杆机构图。
平面连杆机构是由若干构件用平面低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。
平面连杆机构的使用很广泛，它被广泛地使用在各种机器、仪表及操纵装置中。
例如内燃机、牛头刨、钢窗启闭机构、碎石机等等，这些机构都有一个共同的特点：其机构都是通过低副连接而成，故此这些机构又称低副机构低副机构低副机构低副机构。
关键词：机械设计基础机械设计基础课程设计平面四杆机构图解法极位夹角云南农业大学工程技术学院目录1题目 (3)1.1原始数据及要求 (3)1.2 工作量 (3)1.3 制图说明 (3)1.4 设计计算说明书包括的内容 (3)2 设计方案的讨论 (4)3 设计过程 (5)3.1 各杆长度的确定 (5)3.2 盐酸最小传动角 (6)4 小结 (7)5 参考文献 (8)1、题目1.1原始数据及要求：设计曲柄摇杆机构。
已知摇杆长度l，摆角ψ，3摇杆的行程速比系数K，要求摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为∠CDA，试用图解法设计其余三杆的长度，并计算机构的最小传动角γ。
1.2工作量：1.平面连杆机构图解法设计图纸一张。
2.计算说明书一份。
1.3制图说明：1.用3号图纸作图。
2.标注尺寸。
3.辅助线用细实线。
4.杆的一个极限位置用粗实线，另一个极限位置用虚线。
1.4设计计算说明书包括的内容：1.设计任务书2.目录3.设计过程3.1.计算极位夹角θ3.2.绘制机架位置线及摇杆的两个极限位置3.3.确定曲柄回转中心3.4.确定各杆长度3.5.验算最小传动角γ参考文献2、设计方案的讨论平面连杆机构是将各构件用转动副或移动副联接而成的平面机构。

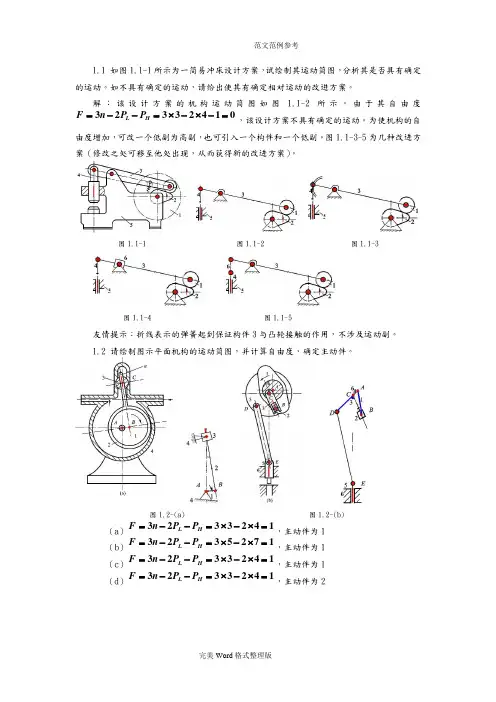

1.1 如图1.1-1所示为一简易冲床设计方案，试绘制其运动简图，分析其是否具有确定的运动。
如不具有确定的运动，请给出使其有确定相对运动的改进方案。
解：该设计方案的机构运动简图如图 1.1-2所示。
由于其自由度32332410L H F n P P =--=⨯-⨯-=，该设计方案不具有确定的运动。
为使机构的自由度增加，可改一个低副为高副，也可引入一个构件和一个低副。
图1.1-3~5为几种改进方案（修改之处可移至他处出现，从而获得新的改进方案）。
图1.1-1 图1.1-2 图1.1-3图1.1-4 图1.1-5友情提示：折线表示的弹簧起到保证构件3与凸轮接触的作用，不涉及运动副。
1.2 请绘制图示平面机构的运动简图，并计算自由度，确定主动件。
图1.2-(a) 图1.2-(b)（a ）3233241L H F n P P =--=⨯-⨯=，主动件为1 （b ）3235271L H F n P P =--=⨯-⨯=，主动件为1 （c ）3233241L H F n P P =--=⨯-⨯=，主动件为1 （d ）3233241L H F n P P =--=⨯-⨯=，主动件为2图1.2-(c) 图1.2-(d)1.3 请计算图示各机构的自由度。
友情提示：（a）存在局部自由度；（b）存在一高副、中间杆非虚约束；（c）注意焊接符号；（d）存在齿轮高副。
1.4 请计算图示各机构的自由度。
友情提示：（a）存在局部自由度和两个高副；（b）注意焊接符号和复合铰链；（c）曲柄滑块机构＋杆组、虚约束较多；（d）（e）（f）存在复合铰链。
1.5 请计算图示各机构的自由度。
友情提示：（a）A处存在复合铰链；（b）B、C、D处存在复合铰链。
3.1 根据杆长条件和机架判断铰链四杆机构的类型，分别为双曲柄、双摇杆、双摇杆、不符合机架条件的双摇杆机构。
3.2 液压泵机构。
左为曲柄摇块机构，右为曲柄滑块机构。
图3.23.3 压力机的机构属于曲柄滑块机构。

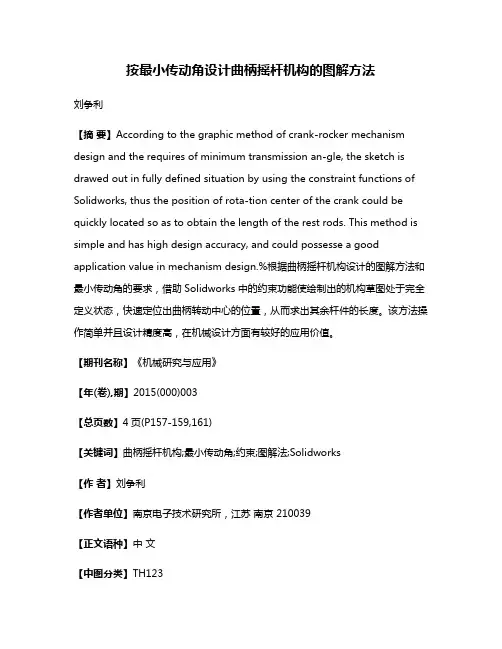

按最小传动角设计曲柄摇杆机构的图解方法刘争利【摘要】According to the graphic method of crank-rocker mechanism design and the requires of minimum transmission an-gle, the sketch is drawed out in fully defined situation by using the constraint functions of Solidworks, thus the position of rota-tion center of the crank could be quickly located so as to obtain the length of the rest rods. This method is simple and has high design accuracy, and could possesse a good application value in mechanism design.%根据曲柄摇杆机构设计的图解方法和最小传动角的要求，借助Solidworks中的约束功能使绘制出的机构草图处于完全定义状态，快速定位出曲柄转动中心的位置，从而求出其余杆件的长度。
该方法操作简单并且设计精度高，在机械设计方面有较好的应用价值。
【期刊名称】《机械研究与应用》【年(卷),期】2015(000)003【总页数】4页(P157-159,161)【关键词】曲柄摇杆机构;最小传动角;约束;图解法;Solidworks【作者】刘争利【作者单位】南京电子技术研究所，江苏南京 210039【正文语种】中文【中图分类】TH123曲柄摇杆机构具有结构简单、制造容易、工作可靠的特点，在众多机械中得到了广泛的应用。
在目前的设计方法中，传统的图解法简单易行，尤其在阐述原理和构型分析等方面发挥出无可替代的作用，但该方法最大的缺点在于必须用反复试凑的手段来寻求符合传动角要求的机构尺寸，因此设计精度低；解析法借助计算机以及数值计算等方法，设计精度高，能满足工程实际需要，但计算公式多，过程复杂，需编制程序求解非线性方程组，从而影响了设计效率[1-3]。
