机械制图圆锥和球的截交线

第3章立体的投影一、本章重点：1.平面立体和曲面立体投影的画法，及立体表面点的投影。

2.立体与平面相交其交线的画法，既求截交线。

3.两回转体轴线垂直相交其交线的画法。

4.立体的尺寸标注。

二、本章难点：1.圆球和圆环的投影及表面上点的投影。

2.圆锥、圆球被平面截切后，截交线的画法。

3.求作相贯线。

三、本章要求：通过本章的学习，要掌握基本体的三面投影画法，基本体表面点的投影，能够分析和绘制常见的截交线和两回转体轴线相交时的相贯线，掌握立体的尺寸标注的方法。

四、本章内容：§3-1 平面立体的投影一、棱柱棱柱体由若干个棱面及顶面和底面组成，它的棱线相互平行。

顶面和底面为正多边形的直棱柱，称为正棱柱。

常见的棱柱有三棱柱、四棱柱、六棱柱等。

1．棱柱的三视图2．棱柱表面上的点二、棱锥棱锥的底面为多边形,各侧面为若干具有公共顶点的三角形。

从棱锥顶点到底面的距离叫做锥高。

当棱锥底面为正多边形，各侧面是全等的等腰三角形时，称为正棱锥。

常见的棱锥有三棱锥、四棱锥、六棱锥。

1. 棱锥的三视图2．棱锥表面上的点§3-2曲面立体的投影曲面立体的表面是由一母线绕定轴旋转而成的，故称曲面立体，也称为回转体。

常见的回转体有圆柱、圆锥、圆球和圆环等。

一、圆柱1．圆柱面的形成圆柱面可看作一条直线AB围绕与它平行的轴线OO回转而成。

OO称为回转轴，直线AB称为母线，母线转至任一位置时称为素线。

这种由一条母线绕轴回转而形成的表面称为回转面，由回转面构成的立体称为回转体。

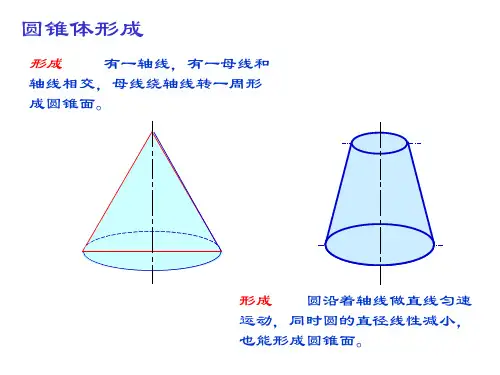

2．圆柱的三视图3．圆柱表面上的点二、圆锥1．圆锥面的形成圆锥面可看作由一条直母线围绕和它相交的轴线回转而成。

2．圆锥的三视图3．圆锥表面上的点三、圆球1．圆球面的形成圆球面可看作一圆（母线），围绕它的直径回转而成。

2．圆球的三视图3．圆球表面上的点四、圆环1．圆环的形成圆环面可看作由一圆母线，绕一与圆平面共面但不通过圆心的轴线回转而成。

图中的回转轴是铅垂线。

第五章组合体视图教学时数：1学时课题：§5-1 组合体的概念和分析方法教学目标：掌握组合体视图的有关概念和分析方法。

教学重点：组合体的概念和分析方法。

教学难点：弄清组合体和基本几何体之间的关系。

教学方法：讲授法与演示法相结合。

教具：挂图、模型教学步骤：（引入新课）模型导入。

（讲授新课）§5-1 组合体的概念和分析方法一、组合体的概念组合体：由两个或两个以上的基本几何体构成的物体。

二、组合体的分析方法1、形体分析法：画、看画组合体的视图时，通常按照组合体的结构特点和各个组成部分之间的相对位置，把它划分为若干个基本几何体（这些基本几何体可以是完整的也可以是不完整的），分析基本几何体之间的分界线的特点和画法，然后组合起来画出视图或想象出其形状。

这种分析组合体的方法叫做形体分析法。

形体分析法是画图和读图的基本方法。

2、线面分析法：线面分析法就是运用线面的投影规律，分析视图中的线条、线框的含意和空间位置，从而把视图看懂的方法。

线面分析法是作业中补图补线最常用的方法。

三、组合体的分析分析讲解模型（模型）（巩固练习）分析下图由哪几个部分组成（课堂小结）1、组合体的定义；2、组合体的作图和分析方法。

（作业布置）课堂作业：书P87 图5-1课后作业：预习下一节的内容教后感：教学时数：2学时课题：§5-2组合体的组合形式教学目标：掌握基本组合体的组合形式。

教学重点：组合体的组合形式。

教学难点：熟练掌握组合体叠加的三种形式。

教学方法：讲授法与演示法相结合。

教具：挂图、模型教学步骤：（复习提问）1、组合体的定义是如何叙述的?2、列举几种常见的简单的基本几何体。

（引入新课）模型引入。

（讲授新课）§5-2 组合体的组合形式组合体的组合方式不外乎叠加、切割和综合三种方式。

一、叠加叠加按照表面的接触方式不同又可以分为三种：1、相接（如图5-2、5-3所示）2、相切（如下图5-4所示）3、相贯（如图5-5所示）二、切割切割式组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所构成的形体。

第4章截切体与相贯体的投影前面提到：各种形状的机件虽然复杂多样，但都是由一些简单的基本体经过叠加、切割或相交等形式组合而成的。

那么，基本体被平面截切后的剩余部分，就称为截切体。

两基本体相交后得到的立体，就叫相贯体。

它们由于被截切或相交，会在表面上产生相应的截交线或相贯线。

了解它们的性质及投影画法，将有助于我们对机件形状结构的正确分析与表达。

4．1 截切体4．1．1截切体的有关概念及性质如图4-1示，正六棱柱被平面Ｐ截为两部分，其中用来截切立体的平面称为截平面；立体被截切后的部分称为截切体；立体被截切后的断面称为截断面；截平面与立体表面的交线称为截交线。

图4-1 立体的截交线尽管立体的形状不尽相同，分为平面立体和曲面立体，截平面与立体表面的相对位置也各不相同，由此产生的截交线的形状也千差万别，但所有的截交线都具有以下基本性质：1．共有性截交线是截平面与立体表面的共有线，既在截平面上，又在立体表面上，是截平面与立体表面共有点的集合。

2．封闭性由于立体表面是有范围的，所以截交线一般是封闭的平面图形（平面多边形或曲线）。

根据截交线的性质，求截交线，就是求出截平面与立体表面的一系列共有点，然后依次连接即可。

求截交线的方法，即可利用投影的积聚性直接作图，也可通过作辅助线的方法求出。

4．1．2平面截切体由平面立体截切得到的截切体，叫平面截切体。

因为平面立体的表面由若干平面围成，所以平面与平面立体相交时的截交线是一个封闭的平面多边形，多边形的顶点是平面立体的棱线与截平面的交点，多边形的每条边是平面立体的棱面与截平面的交线。

因此求作平面立体上的截交线，可以归纳为两种方法：（1）交点法：即先求出平面立体的各棱线与截平面的交点，然后将各点依次连接起来，即得截交线。

连接各交点有一定的原则：只有两点在同一个表面上时才能连接，可见棱面上的两点用实线连接，不可见棱面上的两点用虚线连接。

（2）交线法：即求出平面立体的各表面与截平面的交线。

机械制图教课设计模块四截交线与相贯线项目一绘制截交线的投影课题任务 1 绘制斜割圆柱体上的截交线投影仪、多媒体课件、模型、黑板用三教具讲课时数1角板和圆规（1）认识圆柱截交线的种类；知识目标（2）掌握圆柱截交线的画法。

教课目的能力目标培育绘制圆柱截交线的能力。

感情目标培育学生对剖析问题，解决问题的能力。

教课要点圆柱截交线的画法。

教课难点圆柱截交线的画法。

（1）复习圆柱表面上点的投影特征。

教课建议（2）注意培育学生剖析已知条件的习惯和能力。

机械制图教课设计教课内容【任务引入】依据平面斜割圆柱体的立体图和主、俯视图，绘制其左视图。

【知识链接】依据截割平面与圆柱面轴线的相对地点不一样，圆柱截交线有三种状况。

一、截平面平行于圆柱轴线截交线为两相互平行的素线。

二、截平面垂直于圆柱轴线截交线为直径等于圆柱直径的圆。

三、截平面倾斜于圆柱轴线截交线为椭圆。

【任求实行】〖STEP1〗剖析已知条件平面斜割圆柱体时，截交椭圆上有四个特别点。

在截交线或相贯线上的最高、最低、最前、最后、最左、最右点及展转体最外素线上的点称为特别点。

圆柱截交椭圆是圆柱面和截割平面的共有线。

教课方法教师：多媒体演示三种圆柱截交线。

学生：剖析截交线的空间形状和三面投影。

教师：指引学生在立体图上找到特别地点点。

教师：解说特别地点点的观点。

教师：率领学生剖析截交线的空间形状及投影特征。

教课内容教课方法〖STEP2〗绘制左视图1．绘制斜割前圆柱的左视图2．找出椭圆四个特别地点点的正面投影和教师：板图演示作图步骤。

水平投影，求作其侧面投影3．在俯视图适合地点找四个一般点的水平学生：跟从老师绘图。

投影，按投影规律求出其正面投影，再求出其侧面投影4．圆滑连结各点的侧面投影5．擦除被切割部分的轮廓线，描深可见轮廓线，绘制椭圆的中心线课题任务 2绘制接头的主视图投影仪、多媒体课件、模型、黑板用三1讲课时数教具角板和圆规平行于（或垂直于）圆柱轴线的平面截割圆柱体的作图知识目标方法。
