机械制图 - 截交线1. 引言截交线是机械制图中常用的一种技术,它用于描绘在三维图形中两个或多个实体之间的截面。
通过截交线,我们可以清晰地了解不同实体之间的相互关系和位置。
本文将介绍截交线的定义、应用以及如何使用Markdown文本格式输出。
2. 定义截交线是指在三维图形中,两个或多个实体之间的截面线。
它们通过将视点平移到适当的位置来观察截面线。
截交线可以是平面与实体的交线,也可以是实体之间的交线。
3. 应用3.1 工程设计在工程设计中,截交线经常被用来展示不同部件之间的相互关系。
例如,在机械设计中,使用截交线可以清楚地看到零件的结构和相互之间的连接。
这对于检查设计是否满足要求以及进行优化非常重要。
3.2 制造工艺截交线在制造工艺中也有广泛的应用。
它可以用来描绘零件之间的装配关系和加工顺序。
通过观察截交线,制造工程师们可以更好地理解加工过程中的各项要求,并确保零件的正确装配和制造。
3.3 教学与学习在教学和学习过程中,截交线被广泛应用于机械绘图的教学。
通过将图形截面展示给学生,他们可以更好地理解不同部件之间的相互关系,并提高其对图形的理解能力。
4. 如何使用Markdown文本格式输出截交线在Markdown文本中,可以使用一些语法和技巧来描述和描绘截交线。
以下是一些常用的技巧:4.1 使用表格可以使用Markdown表格来展示截交线的具体信息。
表格可以包含截交线的起点、终点、截面位置等信息。
这样可以清晰地呈现截交线的位置和属性。
4.2 使用代码块可以使用Markdown的代码块来展示截交线的绘制代码。
这样可以方便读者理解绘制截交线的过程和方法。
在代码块中,可以使用合适的绘图语言(如CAD软件的脚本语言)来编写绘制截交线的代码。
4.3 使用图片最简单的方法是使用Markdown的图片插入语法来插入已经绘制好的截交线图像。
将绘制好的截交线保存为图片文件,然后使用Markdown的图片插入语法将其插入到文档中。

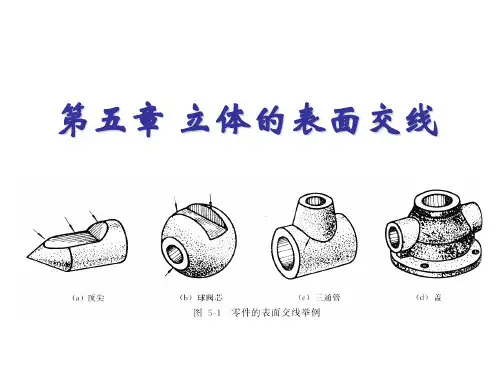

4.2截交线的画法__4组合体_机械制图基础-工程平面与立体表面的交线称为截交线,该平面称为截平面,。
截交线是截平面与立体表面的共有线,一般是封闭的平面图形。
4.2.1 带截口的平面立体的画法带截口(包括开槽、穿孔)的平面立体的三视图,可采用立体表面求点、求线的方法画出。
作图时首先按完整图形画出各个视图,然后加上截口或孔的特征投影,再利用面上取点、取线的方法求出截口(孔、槽)的其余投影。
(a) (b)例1:完成被截割后的五棱柱的水平投影和侧面投影。
分析:截平面斜截五棱柱,截交线为五边形。
截平面是正垂面,因此,截交线的水平投影和侧面投影互为类似形。
作图的关键是求出上半部三根棱线与截平面的交点及五棱柱左端面与截平面的交线。
作图步骤:1. 在主视图中标出截口上各交点的投影;2. 求出各交点的侧面投影和水平投影;3. 依次连线,五棱柱截去左上角,因此,交线的侧面投影和水平投影均可见;4. 检查后描深,注意各棱线描至相应的交点。
例2:完成被截割后的三棱锥的水平投影和侧面投影。
分析:三棱锥上部被相交两平面(正垂面和水平面)截去,水平面与侧棱面SAB、SAC分别交于ⅠⅡ、ⅠⅢ(ⅠⅡ∥AB、ⅠⅢ∥AC),正垂面与棱线SB、SC分别交于Ⅳ、Ⅴ。
两平面相交,交线为正垂线ⅡⅢ,因此,截交线为两相交的三角形和四边形平面。
作图步骤:1. 在主视图中标出截口各点的投影。
2. 利用平行线的投影特性求交线ⅠⅡ、ⅠⅢ的水平投影和侧面投影。
3. 求出棱线与正垂面的交点Ⅳ、Ⅴ的侧面投影和水平投影。
4. 把同一面上的点依次连接。
5. 检查后描深,注意棱线要描至交点4.2.2 平面与曲面体的交线一、圆柱的截交线圆柱表面截交线的形状,由截平面与圆柱轴线的相对位置决定,见下表。
例3:圆柱被一正垂面斜切,已知其正面投影和水平投影,求出侧面投影。
分析:正垂面斜切圆柱,截交线为椭圆,其正面投影积聚为一直线段,水平投影与圆柱面的积聚投影重合,侧面投影仍为椭圆。
画法几何与工程制图复习范围及重点
第二章:1.直线、平面相对位置的判别2.平面内定点定线
第四章:换面法求直线或的倾角、实长或平面的倾角、实形。
第五章:求作平面体的截交线
第六章:求作圆柱或圆锥的截交线
第七章:正等测或斜二测投影的画法
第八章:平面的等高线、倾角、坡度、平距的求法,两平面交线的求法
第十一章:1.补漏线2.已知体的两面投影求第三投影
第十二章:已知体的两面投影,求作剖视图
第13~15章:读懂工程图:1、填空或回答问题2、抽画某部分并标注尺寸。
