GP48V400A系统电源柜使用说明书

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，通信地址改为1。

SMU06C串口接靠外面那个网口。

参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，地址改为1。

SMU02B串口要接下面的那个网络。

SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。

4)PSM-15注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。

5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。

对于RJ45水晶头版本，3接TX，7接RX，6接GND）。

9)SMUA20注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

在安装使用前请仔细阅读产品使用说明书KDW660/18B矿用隔爆兼本安型电源箱使用说明书本产品执行企业标准Q/FSKJ-02-2011发布日期：2011-01-05防爆合格证：11121260 安全标志使用证：MAA080053济南福深兴安科技有限公司目录1．概述 22.结构、特征与工作原理 22.1电源箱外形结构图 22.2电源箱工作原理 32.3 电源箱接线端子、布置图 33．技术特性 33.1 工作环境条件： 43.2 电源 43.3 防爆型式：矿用隔爆兼本质安全型 4 3.4 工作方式：连续 43.6主机功率 43.7配接设备 44．尺寸质量 45．安装调整 55.1 安装 55.2 拆卸 55.3配置 55.4 注意事项 56．维护修理故障分析与排除 57．运输贮存 68．开箱及检查 68.1 随机文件 68.2 备、附件 69．定货须知 610．生产厂家 6附录配接设备 71．概述KDW660/18B矿用隔爆兼本安型电源箱使用说明书的编写执行标准GB9969.1-1998。

KDW660/18B矿用隔爆兼本安型电源箱执行标准MT/T408-1995煤矿用直流稳压电源。

KDW660/18B矿用隔爆兼本质安全型电源箱（简称电源箱），防爆型式：电源箱的隔爆型式为矿用隔爆兼本质安全型，其防爆标志Exd[ib]I。

电源箱是一种适用于煤矿井下各作业场所为传感器、照明等提供本安电源的。

电源箱由交流127V、380V、660V输入可同时提供一路18V 230mA DC、一路12V 500mA DC本安电源输出。

备有镍氢免维护电池。

当交流供电停止时备用电源直接转换至本安电路，可使两路本安电源工作两个小时以上（满载的情况下）。

型号含义：2.结构、特征与工作原理2.1电源箱外形结构图图一结构框图2.2电源箱工作原理电源箱的输入电压等级可根据用户要求分别提供交流127V、380V、660V；框图如图二所示图二电源箱工作原理框图电源经变压器变成28V、26V电压，分三路分别供电：其中一路供给本安电路经过双重限流双重限压保护，输出本安18V 400mA；其中一路供给本安电路经过双重限流双重限压保护，输出本安12V 500mA。

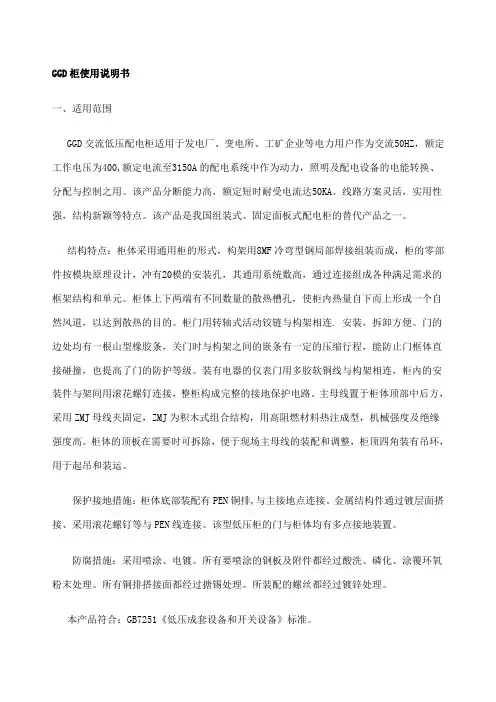

GGD柜使用说明书一、适用范围GGD交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ，额定工作电压为400,额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

该产品分断能力高，额定短时耐受电流达50KA。

线路方案灵活，实用性强，结构新颖等特点。

该产品是我国组装式、固定面板式配电柜的替代产品之一。

结构特点：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，柜的零部件按模块原理设计，冲有20模的安装孔，其通用系统数高，通过连接组成各种满足需求的框架结构和单元。

柜体上下两端有不同数量的散热槽孔，使柜内热量自下而上形成一个自然风道，以达到散热的目的。

柜门用转轴式活动铰链与构架相连. 安装，拆卸方便。

门的边处均有一根山型橡胶条，关门时与构架之间的嵌条有一定的压缩行程，能防止门框体直接碰撞，也提高了门的防护等级。

装有电器的仪表门用多胶软铜线与构架相连，柜内的安装件与架间用滚花螺钉连接，整柜构成完整的接地保护电路。

主母线置于柜体顶部中后方，采用ZMJ母线夹固定，ZMJ为积木式组合结构，用高阻燃材料热注成型，机械强度及绝缘强度高。

柜体的顶板在需要时可拆除，便于现场主母线的装配和调整，柜顶四角装有吊环，用于起吊和装运。

保护接地措施：柜体底部装配有PEN铜排,与主接地点连接。

金属结构件通过镀层面搭接、采用滚花螺钉等与PEN线连接。

该型低压柜的门与柜体均有多点接地装置。

防腐措施：采用喷涂、电镀。

所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理。

所有铜排搭接面都经过搪锡处理。

所装配的螺丝都经过镀锌处理。

本产品符合：GB7251《低压成套设备和开关设备》标准。

二、型号及含义三、使用条件周围空气温度不高于+40°C，不低于+5°C。

并且24h内其平均温度不高于+35°C；户内安装使用，海拔高度不超过2000m；空气清洁，相对湿度在最高温度+40°C时不超过50%，在较低温度时，允许有较高的相对湿度，例如+20°C时为90%，但应考虑到由于温度变化而可能偶然产生适度的凝露；安装倾斜度不超过5%；设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

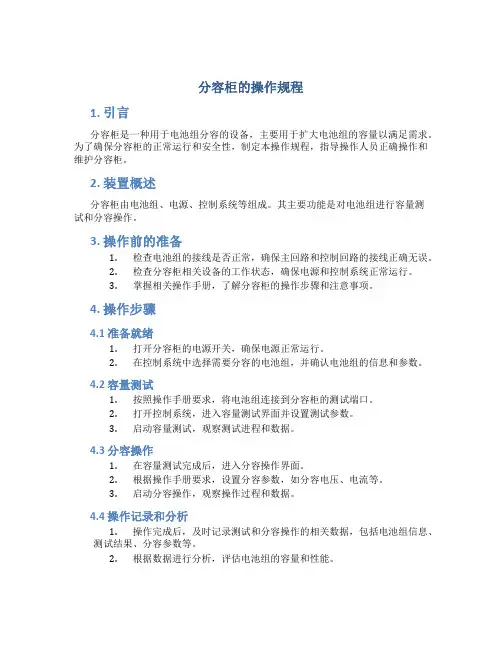

分容柜的操作规程1. 引言分容柜是一种用于电池组分容的设备，主要用于扩大电池组的容量以满足需求。

为了确保分容柜的正常运行和安全性，制定本操作规程，指导操作人员正确操作和维护分容柜。

2. 装置概述分容柜由电池组、电源、控制系统等组成。

其主要功能是对电池组进行容量测试和分容操作。

3. 操作前的准备1.检查电池组的接线是否正常，确保主回路和控制回路的接线正确无误。

2.检查分容柜相关设备的工作状态，确保电源和控制系统正常运行。

3.掌握相关操作手册，了解分容柜的操作步骤和注意事项。

4. 操作步骤4.1 准备就绪1.打开分容柜的电源开关，确保电源正常运行。

2.在控制系统中选择需要分容的电池组，并确认电池组的信息和参数。

4.2 容量测试1.按照操作手册要求，将电池组连接到分容柜的测试端口。

2.打开控制系统，进入容量测试界面并设置测试参数。

3.启动容量测试，观察测试进程和数据。

4.3 分容操作1.在容量测试完成后，进入分容操作界面。

2.根据操作手册要求，设置分容参数，如分容电压、电流等。

3.启动分容操作，观察操作过程和数据。

4.4 操作记录和分析1.操作完成后，及时记录测试和分容操作的相关数据，包括电池组信息、测试结果、分容参数等。

2.根据数据进行分析，评估电池组的容量和性能。

5. 注意事项1.操作人员应穿戴好防护装备，确保个人安全。

2.操作前应仔细阅读操作手册，并按照要求进行操作。

3.注意观察电池组和分容柜的工作状态，如有异常要及时停止操作并报告。

4.严禁擅自改动分容柜的设备和参数设置。

5.定期对分容柜进行维护保养，确保设备的正常运行和长寿命。

6. 总结本操作规程详细介绍了分容柜的操作步骤和注意事项，希望能帮助操作人员正确操作和维护分容柜，确保其安全和正常运行。

在实际操作中，应严格按照本规程要求进行操作，并定期对设备进行检查和维护。

箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。

电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。

2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。

3、用户不准改变箱变原结构，否则将失去保修资格。

4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。

5、高压倒闸操作必须由两人进行，带绝缘手套。

为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。

6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。

7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。

⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。

⑶放电使用符合规定的接地线进行各相放电。

接地线，各相短路并接地。

在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。

8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。

将操作杆插入接地开关操作孔内。

按标示转动至接地开关分闸，这时柜门应锁住不能开。

将操作杆插入负荷开关操作孔内。

按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。

⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。

观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。

将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。

注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。

⑶本箱变低压配电系统接地制式为：TN-C接地系统。

根据系统特点：N线中不得装熔断器。

负荷开关不得使用四极断路器，如必须使用时，其操作应：①合闸：先合四极断路器，在合上下端分开关。

②分闸：先合下端分开关，在断四极断路器。

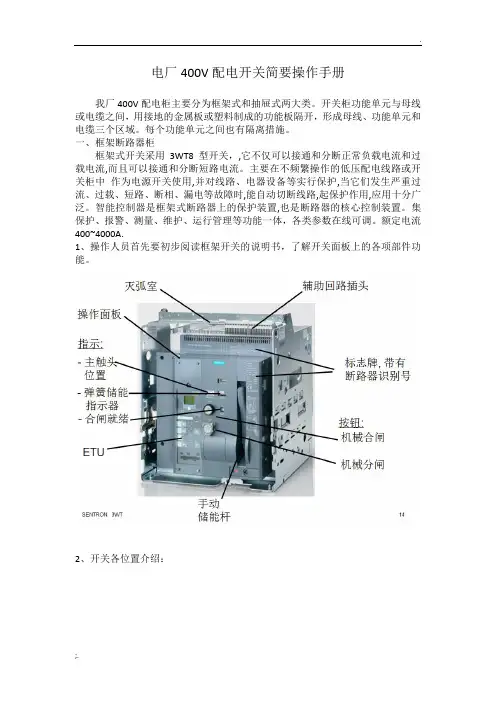

电厂400V配电开关简要操作手册我厂400V配电柜主要分为框架式和抽屉式两大类。

开关柜功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

一、框架断路器柜框架式开关采用3WT8型开关，,它不仅可以接通和分断正常负载电流和过载电流,而且可以接通和分断短路电流。

主要在不频繁操作的低压配电线路或开关柜中作为电源开关使用,并对线路、电器设备等实行保护,当它们发生严重过流、过载、短路、断相、漏电等故障时,能自动切断线路,起保护作用,应用十分广泛。

智能控制器是框架式断路器上的保护装置,也是断路器的核心控制装置。

集保护、报警、测量、维护、运行管理等功能一体，各类参数在线可调。

额定电流400~4000A.1、操作人员首先要初步阅读框架开关的说明书，了解开关面板上的各项部件功能。

2、开关各位置介绍：3、开关抽出后：4、智能控制器（ETU）面板介绍：开关出现报警信号需要记录报警信息，打开透明塑料面板复归信号5、合闸就绪条件：6、开关操作：以检修状态转热备用为例：检查电动机一次接线完整检查开关双重编号正确摘下开关处“禁止合闸有人工作”标示牌检查开关机械状态指示在“0”位检查开关零序保护继电器压板已投入（此压板只有部分设备配置）合上开关柜内直流电源Q11开关检查开关柜内直流电源Q11开关在“合闸”位合上开关柜内交流电压DK开关检查开关柜内交流电压DK开关在“合闸”位检查开关分闸指示灯“绿灯”亮（直流电源开关未合灯不会亮）按下开关本体手动分闸按钮（防止带负荷送开关，此按钮不按下摇把遮板打不开）打开开关摇把遮板摇入开关至红色“Betrieb Conn”工作位（如果操作任务是送实验位则是摇入开关至蓝色“Pruf Test”试验位。

请注意开关实验位与工作位没有锁定装置）检查开关在红色“Betrieb Conn”工作位关上开关摇把遮板（开关需在工作位、实验位或检修位，摇把遮板才能关上）检查开关合闸准备就绪指示“蓝灯”亮（蓝灯不亮开关不能合闸）检查开关本体弹簧机械储能指示为储能状态（注意：摇进开关时一定要缓慢进行，让插件柔和结合，防止速度过快损伤插件；摇出开关时同样要缓慢进行，让一次插件慢慢分离，防止速度过快损伤插件）以开关热备用转检修位为例：检查开关双重编号正确检查开关机械状态指示在“0”位检查开关分闸指示灯“绿灯”亮按下开关本体手动分闸按钮打开开关摇把遮板摇出开关至绿色“Trenn Disconn”检修位检查开关在绿色“Trenn Disconn”检修位关上开关摇把遮板断开开关柜内直流电源Q11开关检查开关柜内直流电源Q11开关在“分闸”位断开开关柜内交流电压DK开关检查开关柜内交流电压DK开关在“分闸”位在开关处挂上“禁止合闸有人工作”标示牌7、关于开关机构储能：正常是控制电源开关合闸后电气自动储能，如果电气不能储能，应手动操作储能杆下压后松开再下压后松开，往复数次直至显示弹簧已压缩的储能指示。

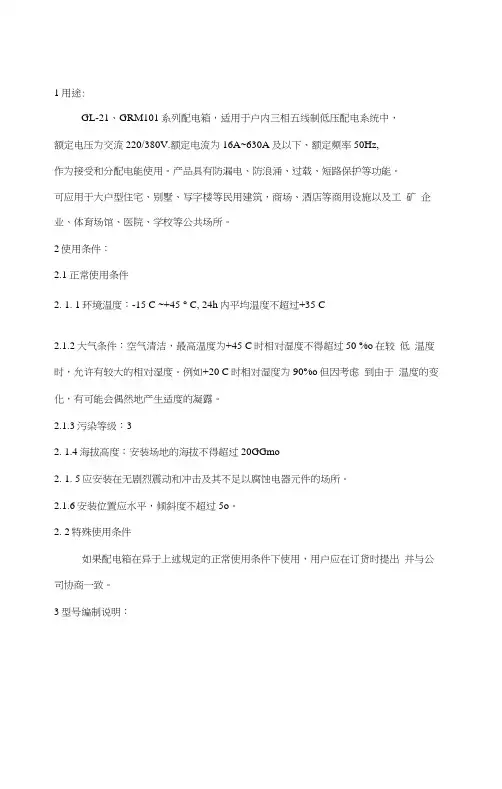

1用途:GL-21、GRM101系列配电箱，适用于户内三相五线制低压配电系统中，额定电压为交流220/380V.额定电流为16A~630A及以下、额定频率50Hz,作为接受和分配电能使用。

产品具有防漏电、防浪涌、过载、短路保护等功能。

可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校等公共场所。

2使用条件：2.1正常使用条件2. 1. 1环境温度：-15 C ~+45 ° C, 24h内平均温度不超过+35 C2.1.2大气条件：空气清洁，最高温度为+45 C时相对湿度不得超过50 %o在较低温度时，允许有较大的相对湿度。

例如+20 C时相对湿度为90%o但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

2.1.3污染等级：32. 1.4海拔高度：安装场地的海拔不得超过20GGmo2. 1. 5应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。

2.1.6安装位置应水平，倾斜度不超过5o。

2. 2特殊使用条件如果配电箱在异于上述规定的正常使用条件下使用，用户应在订货时提出并与公司协商一致。

3型号编制说明：标准尺寸改设计序列号动力封闭式箱GRM101-挂墙式为G ------------------------------------------------ 封闭式箱G4结构特点：GL-21、GRM101系列配电箱（以下简称配电箱）箱体釆用优质冷轧钢板通过焊接成型、强度好，箱体不变形、不开裂，金属表面磷化处理后采用静电粉末喷涂进行防护，抗腐蚀能力强。

元件安装组装后全部为绝缘导线或母排配线, 元件通过滑动板导轨与安装板连接、部分产品可带电更换开关；配套新型PE、N专用端子，接线简单、安全可靠。

箱面框采用防护性能较好的二层门形式、为一体式抽出结构。

箱面可采用斜边面框与公司产品保持风格一致，并可实现外观套色需要。

元件安装组与箱面框整体装配，通过抽出式结构实现深度调节功能。

分容柜操作规程一、引言分容柜是一种用于存放和管理电池组的设备，广泛应用于电力系统、通信系统、铁路系统等领域。

为了确保分容柜的安全、高效运行，制定本操作规程。

二、适用范围本操作规程适用于所有使用分容柜的工作人员。

三、术语定义1. 分容柜：用于存放和管理电池组的设备。

2. 电池组：由多个电池单元组成的整体。

3. 充电：向电池组提供电能以恢复其储存的能量。

4. 放电：从电池组中提取储存的能量供应给负载。

5. 电池容量：电池组储存能量的能力。

四、操作程序1. 分容柜开启操作1.1 检查周围环境，确保分容柜周围没有易燃、易爆物品。

1.2 检查分容柜门是否关闭牢固。

1.3 检查电源是否接通，并确保电源电压符合标准要求。

1.4 按下分容柜开关，确保分容柜正常启动。

1.5 检查分容柜显示屏，确保显示正常并无异常报警信息。

2. 分容柜关闭操作2.1 停止对电池组的充电和放电操作。

2.2 关闭分容柜开关，确保分容柜停止运行。

2.3 检查分容柜显示屏，确保显示正常并无异常报警信息。

2.4 关闭电源，断开电源连接。

3. 充电操作3.1 在进行充电操作前，必须确保分容柜已经关闭。

3.2 检查充电设备的工作状态和参数设置，确保充电设备正常运行。

3.3 将电池组连接至充电设备，确保连接牢固可靠。

3.4 设置充电参数，如充电电流、充电时间等。

3.5 启动充电设备，开始充电操作。

3.6 监控充电过程，定期检查充电设备和电池组的工作状态。

3.7 充电完成后，关闭充电设备，断开电池组连接。

4. 放电操作4.1 在进行放电操作前，必须确保分容柜已经关闭。

4.2 检查负载设备的工作状态和参数设置，确保负载设备正常运行。

4.3 将电池组连接至负载设备，确保连接牢固可靠。

4.4 设置放电参数，如放电电流、放电时间等。

4.5 启动负载设备，开始放电操作。

4.6 监控放电过程，定期检查负载设备和电池组的工作状态。

4.7 放电完成后，关闭负载设备，断开电池组连接。

100A终端配电箱说明书新款100A终端配电箱是工厂化、系列化成套产品，系列化覆盖各电流等级、应用工况、使用对象，满足变电站施工各项用电需求，构建变电站施工现场临时用电系统，实现安全管理、性能高效、使用便捷的系统化安全用电案。

终端箱箱体设计采用分段式结构，下仓为电缆进线仓，便于拆装及进出线连接；整个箱体表面采用专业户外防腐的喷塑处理；门锁采用户外防雨防盗型，可以用挂锁加强保护；使用更加安全、方便！一、使用环境1、环境温度：―5℃～+40℃2、相对湿度：≤95%3、海拔高度：≤1000米4、额定电压：380V5、额定频率：50Hz6、正常工作时气候环境按GB7251.1-2005和IEC60439-1标准的相关规定，周围环境相对湿度：40℃时为50%整；7、24小时最高平均温度＋35℃湿度：40℃时为50%整；8、开关柜户内安装地点的条件应符合相应标准的要求。

在会产生凝露的场合，开关柜里面会采用通风或加热等措施来防止凝露；9、如开关柜安装在高于海拔2000米以上，设备要相应降容运行。

10、柜体颜色：国网绿： (GSB G51001-94)二、产品特点1、箱体采用前后双开式、上下分离式结构；2、箱体采用内外双门结构，断路器选用透明外壳款，进线以后进前出方式；3、箱体分上下两层布置，可拆卸，便于搬运；4、底座增加了两条用于捆扎电缆的横杆。

箱体左右两侧预留了外置即插式挂架灭火器的挂篮；5、内部门板可以随时打开，便于检查维修线路，电源箱的开关采用透明式结构，具有触点触头清晰可见，更便于及时排除故障；6、箱内开关安装板全部采用绝缘材料，具有绝对安全且安装方便；不损伤布线、安全距离大而且又美观；7、配置了吊环与人工搬运的拉手结构，兼顾了现场移动时的各种复杂环境;8、后门有紧固螺丝，可以随时拆卸，并有进线的大电流端子以便进线电缆连接。

三、内部元件一览表附：100A终端箱一次系统图:。

分容柜操作规程一、概述分容柜是一种用于储存和管理电池组的设备，用于对电池组进行充电和放电操作。

本文将详细介绍分容柜的操作规程，包括操作前的准备工作、操作步骤、注意事项等内容。

二、操作前的准备工作1. 确保分容柜周围环境清洁整齐，无杂物堆放。

2. 检查分容柜的电源线是否连接稳固，并确保电源正常供电。

3. 检查分容柜的通风系统是否畅通，确保散热效果良好。

4. 检查分容柜的控制面板是否正常工作，各个按钮和指示灯是否正常。

三、操作步骤1. 打开分容柜的主电源开关，确保电源正常供电。

2. 按照电池组的类型和数量，选择相应的充电模式。

3. 将电池组连接到分容柜的充电端口，确保连接稳固。

4. 根据电池组的容量和充电需求，设置充电参数，如电流、电压等。

5. 按下启动按钮，启动分容柜的充电程序。

6. 监测充电过程中的电流、电压、温度等参数，确保充电过程安全可控。

7. 当电池组充满电或达到设定的充电时间时，按下停止按钮，停止充电程序。

8. 断开电池组与分容柜的连接，确保操作安全。

9. 关闭分容柜的主电源开关，切断电源供应。

四、注意事项1. 操作人员必须具备相关的电气知识和操作经验，严禁无经验人员进行操作。

2. 在操作过程中，严禁将金属物品放置在分容柜上，以免导致短路或其他安全事故。

3. 在充电过程中，应密切监测电池组的温度变化，防止过热引发火灾等安全问题。

4. 如发现分容柜有异常情况，如异常噪音、烟雾等，应立即停止操作并通知维修人员。

5. 操作完毕后，应及时清理分容柜周围的杂物，并关闭分容柜的门窗，确保安全。

五、总结本文详细介绍了分容柜的操作规程，包括操作前的准备工作、操作步骤和注意事项。

在使用分容柜进行电池组的充电和放电操作时，操作人员必须严格按照规程进行，确保操作安全可靠。

同时，定期对分容柜进行检查和维护，确保其正常工作状态，延长使用寿命。

智能化低压综合配电箱（JP柜）说明书1、公用变台智能化低压综合配电箱（JP柜）适适用于广大农村配电变压器，额定频率交流50Hz，额定工作电压400V，额定电流630A及以下配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集和监控、测量(PDK)、无功赔偿和保护之用综合低压设备。

（是我企业依据国家电网智能化建设要求，在原JP柜基础上研制开发智能化新产品，该产品不仅含有原JP柜适适用于广大农村产品特点，更含有了智能电网要求电能信息采集和监控，电网负荷控制管理等功效，是城镇电网更新换代产品）2 关键技术参数2.1 额定工作电压：400V2.2 额定绝缘电压：660V2.3 额定频率：50Hz2.4 容量：50、100、125、160、200、250、315、400kVA，具体规格以订货协议为准。

2.5 绝缘电阻：≥4MΩ2.6 介电强度：主回路相对地为2.5kV，1分钟。

辅助回路对地为2.5kV，1分钟。

2.7 防护等级：IP332.8 系统接地方法：中性点直接接地（TT系统）。

3 箱内关键元件配置表(依据实际项目工程提供)4 功效和结构4.1结构配电箱箱体采取镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够强度确保运输和安装过程中不会变形。

变台综合配电箱根据不一样变压器容量安装配电监测及无功赔偿一体式控制器(100kVA及以上变台安装)、测量电流互感器、计量电流互感器、HR系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功赔偿室。

电能表和计量互感器在同一室，和其它室用封板分隔，箱门能加铅封和锁封，无功赔偿室和其它室采取大于2mm镀锌钢板分隔。

4.1.1 配电箱进线方法采取箱体侧面进线，设置专用不锈钢防水弯头，弯头和箱体间配置防水胶垫，并方便电缆接线。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

低压配电与电能计量箱（柜）安装使用说明书一产品概述XM照明电能计量箱广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。

在交流400V及以下的三相四线或三相五线系统中作为照明电能计量箱使用。

可根据用户需要，选用不同型号，不同电流等级的断路器，满足不同用户的需求。

XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊耍求》等标准。

二使用环境条件2.1 周围空气温度不高于＋40℃，不低于－25℃。

24h内的平均温度不得高于＋35℃。

2.2 使用地点的海拔高度≤2000M。

2.3 设备安装时与垂直面的倾斜度不超过 5％。

2.4安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃的场所。

2.5用户有特殊要求或上述使用条件不能满足时，应和制造厂协商解决。

三开关柜主要技术参数（仅供参考）四运输及存放4.1 出厂条件：确保所有的工作完成后，按照相关标准及设计要求进行出厂检验，符合要求方可出厂。

4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。

4.3 运输与装卸：选择汽车运输，配电箱在运输或装卸时不应受到剧烈冲击。

4.4 交货及中间存储：4.4.1货到现场后，应进行如下检查：·依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明；·检查照明电能计量箱是否完好，是否受潮。

最好对损坏部分进行摄影。

4.4.2最适宜的中间存储条件：（依照开关柜和元件所要求的最小条件）·没有其他有害条件的影响；·干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；·暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。

五现场安装5.1 现场要求：安装前需对安装场所检查，应满足相关标准的规定。

5.2 产品的安装：5.2.1配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，挂墙明装的配电箱中心距地1.3米(箱体高度大于0.8米)或1.5米(箱体高度小于0.8米)。
