阀门安装前水压试验(截止阀)

本工程为拆除再安装工程，阀门经过长期存放和长途运输有一部分阀门已腐蚀报废、相当一部分阀门还存在着腐蚀现象，还有极个别部分损坏现象。

为确保阀门安装质量、满足使用功能要求，安装前必须对阀门进行逐个检查、试压。

对安装在重要部位或使用压力，温度较高及阀门包装损坏，进入泥沙等脏物时，还应进行清洗，更换填料，垫片；当阀门密封面不严发生泄漏时，还应进行研磨。

（高压焊接阀门不试压）一、阀门的检查阀门检查的项目如下：1、阀门内外表面有列砂眼，沾砂，氧化皮，毛刺，缩孔，裂纹等缺陷；2、阀座与壳体接合是否牢固，有无松动，脱落现象；3、阀芯与阀座是否吻合，密封面有无缺陷；4、阀杆与阀芯；连接是否灵活可靠，阀杆有无弯曲，螺纹有无损坏；5、阀托与填料压盖是否配合适当；6、阀盖法兰的结合是否严密；7、填料，垫片，螺栓的材质是否符合使用要求；8、阀门开启是否灵活，有无卡住现象。

对于阀门检查中发生的缺陷，应及时检修处理，不合格的阀门不能安装。

二、阀门的清洗阀门的清洗应解体进行。

一般是浸泡在煤油里，用刷子和棉布擦拭，阀腔及各零件上的污物及防锈油里，清洗后，保持零件干燥，重新更换已损坏的垫片和填料函。

如发现密封面受到损伤，还应视损伤情况进行研磨或更换。

三、阀门的压力试验阀门的压力试验包括强度试验和严密性试验两部分。

强度试验是对阀体材料进行承压能力的试验；严密性试验是对阀门的阀瓣与阀座密封面，阀盖与阀体的密封垫以及填料的严密性能进行检查的试验。

1、阀门强度和严密性试验的规定：强度试验：公称压力小于或等于42Mpa的阀门，其强度试验压力为公称压力的1.5倍；试验时间为阀门在试验压力下保持5min，阀门不渗不漏，且无裂纹为合格。

严密性试验：阀门的严密性试验压力（除蝶阀、止回阀、底阀、截流阀外）一般应等于阀门的公称压力；当能够确定工作压力时，也可用1.25倍的工作压力进行试验，在试验压力下进行检查，以阀瓣的密封面不渗不漏为合格。

对于公称压力小于或等于2.5Mpa的水用铸铁闸阀和水用铸铜闸阀允许有微量的渗漏，其渗漏量不允许超过表附图的规定数值。

报警阀安装前外观检查密封性能水压试验记录报警阀是一种用于监测和报警的阀门，主要用于防止系统压力过高和流体泄漏等危险情况的发生。

为了确保报警阀的正常运行，安装前必须进行外观检查和密封性能水压试验。

以下是一份报警阀安装前外观检查密封性能水压试验记录，供参考。

一、外观检查：1.检查报警阀的外观是否完整，并检查是否有损坏、变形、磨损等情况。

2.检查报警阀的阀体和连接部分是否存在裂缝、焊接缺陷等问题。

3.检查报警阀的操作杆、手轮和传动装置是否完好，是否顺畅。

4.检查报警阀的流体通道是否通畅，是否有杂物或残留物。

5.检查报警阀的密封面是否平整、清洁，并检查密封面之间是否存在泄漏。

6.检查报警阀的附件和配件是否齐全，并检查是否有丢失或损坏。

二、密封性能水压试验：1.准备工作：(1)安装好报警阀，并将其连接到相应的管道系统上。

(2)关闭报警阀的手轮或操作杆，确保报警阀处于关闭状态。

(3)做好水压试验所需的监测设备和工具的准备工作。

2.进行水压试验：(1)打开水源，逐渐增加水压，直至达到预定的测试压力。

(2)在测试过程中，观察报警阀的外观是否出现渗漏或变形等异常情况。

(3)测试压力维持一段时间后，观察报警阀的密封性能是否正常，是否出现泄漏。

(4)测试结束后，逐渐减小水压，直至完全放空。

三、记录和整理：1.记录外观检查的结果，包括是否存在损坏、变形、磨损等情况。

2.记录密封性能水压试验的结果，包括测试压力、测试时间、观察到的异常情况等。

3.整理检查和测试过程中的照片和记录，制作成报警阀安装前外观检查密封性能水压试验记录。

4.将报警阀安装前外观检查密封性能水压试验记录归档保存，并进行必要的复查和评估。

以上是一份报警阀安装前外观检查密封性能水压试验记录的范例，具体内容和格式可根据实际情况进行调整和完善。

在安装报警阀之前，进行外观检查和密封性能水压试验是非常重要的，可以确保报警阀的正常运行和系统的安全性。

阀门安装前的检查①仔细检查核对阀门型号、规格是否符合图纸要求。

②检查阀杆和阀瓣开启是否灵活，有无卡住和歪斜现象。

③检查阀门有无损坏，螺纹阀门的螺纹是否端正和完整无缺。

④检查阀座与阀体的结合是否牢固，阀瓣与阀座、阀盖和阀体,阀杆与阀瓣的联结。

⑤检查阀门垫料、填料及紧固件(螺栓)是否适合于工作介质性质的要求。

⑥对陈旧的或搁置较久的减压阀应拆卸，灰尘、砂粒等杂物须用水清洗干净。

⑦清除通口封盖，检查密封程度，阀瓣必须关闭严密。

阀门的压力试验低压、中压和高压阀门要进行强度试验和严密性试验，合金钢阀门还应逐个对壳体进行光谱分析，复查材质。

1.阀门的强度试验阀门的强度试验是在阀门开启状态下试验，检查阀门外表面的渗漏情况。

PN≤32MPa的阀门，其试验压力为公称压力的1.5倍，试验时间不少于5min，壳体、填料压盖处无渗漏为合格。

2.阀门的严密性试验在阀门完全关闭状态下进行的试验，检查阀门密封面是否有渗漏，其试验压力，除蝶阀、止回阀、底阀、节流阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用1.25倍的工作压力进行试验，以阀瓣密封面不漏为合格。

阀门安装的一般规定1. 阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考虑到组装外形的美观。

2. 水平管道上的阀门，阀杆朝上安装，或倾斜一定角度安装，不可手轮向下安装。

高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀的启闭。

3. 排列对称，整齐美观；立管上的阀门，在工艺允许的前提下，阀门手轮以齐胸高最适宜操作，一般以距地面1.0—1.2m为宜，且阀杆必须顺着操作者方向安装。

4. 并排立管上的阀门，其中心线标高最好一致，且手轮之间净距不小于100mm；并排水平管道上的阀门应错开安装，以减小管道间距。

5. 在水泵、换热器等设备上安装较重的阀门时，应设阀门支架；在操作频繁且又安装在距操作面1.8m以上的阀门时，应设固定的操作平台。

阀门的安装与调试技术规范1.1 阀门安装的基本要求1.1.1.1.1 阀门安装前，首先应根据阀门的牌号和出厂说明书检查是否符合设计的要求，阀门的规格和型号是否满足工质在工作状态下的参数要求。

然后进行阀门的外观检查，是否存在着缺陷。

检查阀杆是否转动灵活，有无卡涩及歪斜现象。

检查盘根填料是否符合工作介质的要求。

1.1.1.1.2 阀门安装前要做严密性的水压试验，对阀门密封面进行压力检验。

试验介质、试验方法及允许泄漏量根据工作介质的性质和参数来确定。

对于一般的阀门，试验压力为公称压力的1.25倍，检修完毕后所做的水试验压力为实际工作压力的1.5倍。

对于高温或高压阀门的密封性试验压力，根据相应的技术参数要求进行。

1.2 阀门安装前的检验1.3 各类阀门安装前宜进行下列检查，检查内容为。

a)填料用料是否符合设计要求，填装方法是否正确。

密封填料材料若无设计要求时，可参照表Ａ6选用；b)填料密封处的阀杆有无腐蚀；c)开关是否灵活，指示是否正确；d)铸造阀门外观无明显制造缺陷。

1.4 作为闭路元件的阀门（起隔离作用的），安装前必须进行严密性检验，以检查阀座与阀芯、阀盖及填料室各接合面的严密性。

阀门的严密性试验应按1.25倍铭牌压力的水压进行。

1.5 低压阀门应从每批（同制造厂、同规格、同型号）中按不少于10％（至少一个）的比例抽查进行严密性试验，若有不合格，再抽查20％，如仍有不合格，则应逐个检查。

用于高压管道的阀门应逐个进行严密性检验。

1.6 对安全门或公称压力小于或等于0.6MPa且公称通径大于或等于800mm的阀门，可采用色印对其阀芯密封面进行严密性检查。

对公称通径大于或等于600mm的大口径焊接阀门，可采用渗油或渗水方法代替水压严密性试验。

1.7 阀门进行严密性试验前，严禁接合面上存在油脂等涂料。

1.8 阀门进行严密性水压试验的方式应符合制造厂的规定，对截止阀的试验，水应自阀瓣的上方引入。

对闸阀的试验，应将阀关闭，对各密封面进行检查。

一、工程概况中国石油天然气股份有限公司抚顺石化分公司原油集中加工、炼油结构调整技术改造工程8000t/a硫磺回收联合装置污水气提装置安装工程工艺管道安装前，需要对所有要安装的阀门进行水压试验。

二、施工验收执行的标准规范SH3501-2002 石油化工有毒可燃介质管道工程施工及验收规范三、施工内容(一)、试验地点：已涂漆的阀门不必除去油漆，试验以及装运前应进行清洗，压力试验由工建一公司工程一队在矸子山压力容器厂房内进行。

（二）、试验设备：设计制作用于进行压力试验的设备，阀门一端固定垫以4mm厚度的橡胶板并连接注水管和压泵，另一端垫以4mm厚度的橡胶板用千斤顶密封并连接压力表和放空阀门，不应施加影响阀座密封的外力，承插阀门的水压试验需要制作专用密封卡具。

（三）、试验要求：阀门规格（公称尺寸）小于等于NPS4(DN100)、压力级（公称压力）小于等于CL1500(PN260)的阀门和阀门规格（公称尺寸）大于NPS4(DN100)、压力级（公称压力）小于等于CL600(PN110)的阀门按下表进行试验。

阀门类型试验项目闸阀截止阀止回阀球阀壳体 1.5PN 1.5PN 1.5PN 1.5PN上密封a 1.1PN 1.1PN 不适用不适用低压密封 1.1PN 1.1PN 0.4～0.7MPa 1.1PN高压密封 1.1PN 不适用不适用 1.1PN奥氏体不锈钢阀门试验时，所使用的水的氯离子含量不应超过100mg/L。

（五）、试验压力：壳体试验压力的确定基数为公称压力；考虑到在实际应用中承插焊阀门产品最低规格是CL800，适用于由CL150～CL300的所有管线，都属于高压低用，按所属管道的公称压力1.5倍就足够满足强度试验的要求；上密封和高、低压密封试验压力值承插焊阀门同样按所属管道的公称压力1.1倍。

（六）、试验持续时间阀门内试验压力升至规定值后，壳体试验保持试验压力时间5min；上密封、低压密封和高压密封试验保持试验压力时间4min。

阀门压力试验标准阀门压力试验是指在安装完毕后，对阀门进行密封性能和耐压性能的检测。

阀门在使用过程中需要承受各种介质的压力，因此其密封性和耐压性是非常重要的。

压力试验是保证阀门密封性能和耐压性的有效手段，也是阀门出厂前的必要检测项目之一。

本文将介绍阀门压力试验的标准及相关内容。

首先，阀门压力试验的标准主要包括国家标准、行业标准和企业标准。

国家标准是指由国家相关部门颁布的强制性标准，对阀门压力试验的方法、要求、参数等进行了规范。

行业标准是指由行业协会或组织制定的对阀门压力试验进行规范的标准，其具有一定的权威性和可操作性。

企业标准是指由具体生产企业根据自身生产情况和实际需求制定的对阀门压力试验的标准，其针对性和实用性较强。

其次，阀门压力试验标准主要包括试验介质、试验压力、试验持续时间、试验温度、试验方法等内容。

试验介质一般为水或气体，根据阀门的使用环境和介质特性进行选择。

试验压力是指对阀门进行的压力加载，一般为阀门额定压力的1.5倍，也有根据实际情况进行调整的。

试验持续时间一般为5分钟以上，以确保阀门在一定时间内能够保持密封性能和耐压性。

试验温度一般为常温，也有根据实际情况进行调整的。

试验方法包括水压试验、气密性试验等，根据阀门类型和要求进行选择。

再次，阀门压力试验的标准对于保证阀门的质量和安全具有重要意义。

通过严格按照标准进行压力试验，可以有效检测阀门的密封性能和耐压性，确保其在使用过程中能够正常工作，不发生泄漏和爆破等安全事故。

同时，压力试验也是对阀门生产工艺和质量控制的一种检验手段，可以帮助生产企业及时发现和解决问题，提高产品质量和可靠性。

最后，阀门压力试验标准的执行需要严格按照相关要求进行，对于国家标准和行业标准的要求尤为重要。

生产企业应当建立健全相关的质量管理体系，严格执行标准要求，确保阀门产品的质量和安全。

同时，相关部门和监管机构也应加强对阀门产品的监督检查，依法依规进行监督管理，维护市场秩序和消费者权益。

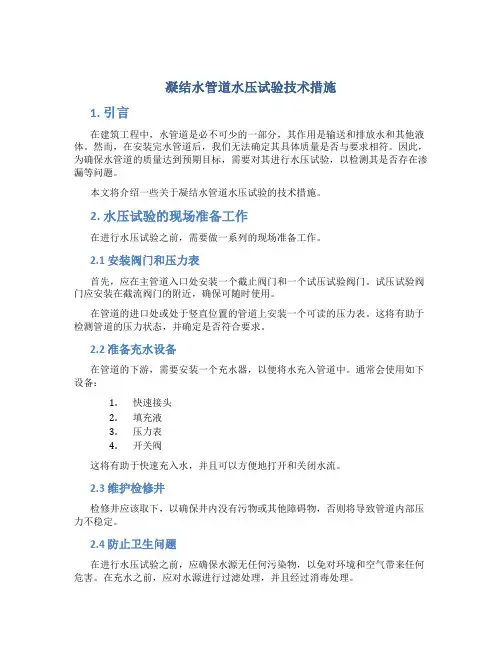

凝结水管道水压试验技术措施1. 引言在建筑工程中，水管道是必不可少的一部分，其作用是输送和排放水和其他液体。

然而，在安装完水管道后，我们无法确定其具体质量是否与要求相符。

因此，为确保水管道的质量达到预期目标，需要对其进行水压试验，以检测其是否存在渗漏等问题。

本文将介绍一些关于凝结水管道水压试验的技术措施。

2. 水压试验的现场准备工作在进行水压试验之前，需要做一系列的现场准备工作。

2.1 安装阀门和压力表首先，应在主管道入口处安装一个截止阀门和一个试压试验阀门。

试压试验阀门应安装在截流阀门的附近，确保可随时使用。

在管道的进口处或处于竖直位置的管道上安装一个可读的压力表。

这将有助于检测管道的压力状态，并确定是否符合要求。

2.2 准备充水设备在管道的下游，需要安装一个充水器，以便将水充入管道中。

通常会使用如下设备：1.快速接头2.填充液3.压力表4.开关阀这将有助于快速充入水，并且可以方便地打开和关闭水流。

2.3 维护检修井检修井应该取下，以确保井内没有污物或其他障碍物，否则将导致管道内部压力不稳定。

2.4 防止卫生问题在进行水压试验之前，应确保水源无任何污染物，以免对环境和空气带来任何危害。

在充水之前，应对水源进行过滤处理，并且经过消毒处理。

3. 实施水压试验在完成上述现场准备工作后，即可开始进行水压试验。

3.1 充水在充水之前，先将所有的阀门关闭。

在打开充水器之前，应在充水器的下游安装与管道内径相同的消防栓，以避免管道内空气并能更快的排除管道中的空气。

充水方式分为两种：1.由下而上充水2.由上而下充水我们通常使用由下而上的方式充水。

在充水的过程中需要防止水流速度过大，导致管道内冲刷损坏。

因此，建议采用缓慢充水的方式，每次充水量不超过管道的截面积。

3.2 填充液在进行水压试验时, 填充液是必要的。

通常情况下会使用空气，但在一些情况下, 填充液是空气的一种替代。

填充液的作用是保持管道内的空气压力均衡。

精心整理
①、阀门安装前应作强度和严密性试验，试验介质为自来水，环境温度不得低于5℃；当
环境温度低于5℃时，应采取防冻措施：
②、试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个，无渗漏
及裂纹为合格，如有渗漏或裂纹时，再抽查20%，如仍有时，该批阀门不得使用；对用于主管道的起切断作用的闭路阀门及消防泵房内的所有阀门应逐个进行强度及严密性
试验；减压阀及泄压阀应逐个进行功能试验；
③、阀门的强度和严密性试验，应符合如下规定：阀门的强度试验压力为工程压力的1.5
⑧、闭式喷头严密性试验无渗漏及损伤为合格，应以每批（同牌号、同规格、同型号）数
量中抽查1%,且不得少于5只，试验压力为3.0Mpa，保压时间不得少于3min，当2只及2只以上不合格时，不得使用该批喷头；若仅有1只不合格时，再抽查2%，但不得少于10只，如仍有不合格时，该批喷头不得使用；
⑨、消火栓及水泵接合器强度试验为工作压力的1.5倍，稳压10min，严密性试验为工作压
力，稳压10min。

阀门的安装与调试技术规范阀门的安装与调试技术规范1.1 阀门安装的基本要求1.1.1.1.1 阀门安装前，首先应根据阀门的牌号和出厂说明书检查是否符合设计的要求，阀门的规格和型号是否满足工质在工作状态下的参数要求。

然后进行阀门的外观检查，是否存在着缺陷。

检查阀杆是否转动灵活，有无卡涩及歪斜现象。

检查盘根填料是否符合工作介质的要求。

1.1.1.1.2 阀门安装前要做严密性的水压试验，对阀门密封面进行压力检验。

试验介质、试验方法及允许泄漏量根据工作介质的性质和参数来确定。

对于一般的阀门，试验压力为公称压力的1.25倍，检修完毕后所做的水试验压力为实际工作压力的1.5倍。

对于高温或高压阀门的密封性试验压力，根据相应的技术参数要求进行。

1.2 阀门安装前的检验1.3 各类阀门安装前宜进行下列检查，检查内容为。

a)填料用料是否符合设计要求，填装方法是否正确。

密封填料材料若无设计要求时，可参照表Ａ6选用；b)填料密封处的阀杆有无腐蚀；c)开关是否灵活，指示是否正确；d)铸造阀门外观无明显制造缺陷。

1.4 作为闭路元件的阀门（起隔离作用的），安装前必须进行严密性检验，以检查阀座与阀芯、阀盖及填料室各接合面的严密性。

阀门的严密性试验应按1.25倍铭牌压力的水压进行。

1.5 低压阀门应从每批（同制造厂、同规格、同型号）中按不少于10％（至少一个）的比例抽查进行严密性试验，若有不合格，再抽查20％，如仍有不合格，则应逐个检查。

用于高压管道的阀门应逐个进行严密性检验。

1.6 对安全门或公称压力小于或等于0.6MPa且公称通径大于或等于800mm的阀门，可采用色印对其阀芯密封面进行严密性检查。

对公称通径大于或等于600mm的大口径焊接阀门，可采用渗油或渗水方法代替水压严密性试验。

1.7 阀门进行严密性试验前，严禁接合面上存在油脂等涂料。

1.8 阀门进行严密性水压试验的方式应符合制造厂的规定，对截止阀的试验，水应自阀瓣的上方引入。
