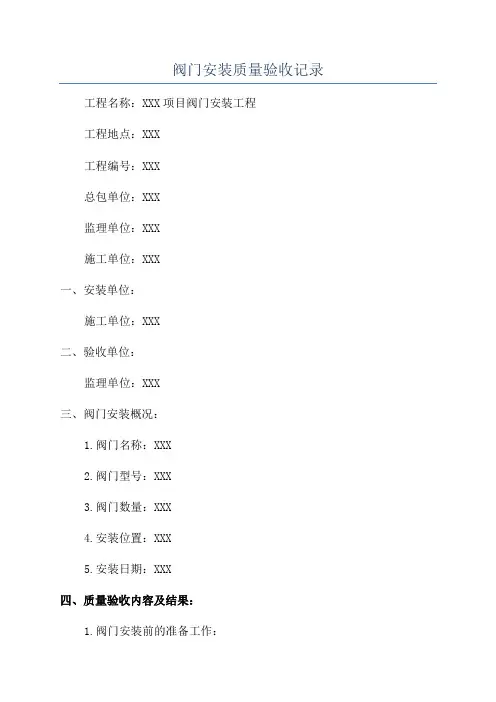

阀门安装质量验收记录工程名称：XXX项目阀门安装工程工程地点：XXX工程编号：XXX总包单位：XXX监理单位：XXX施工单位：XXX一、安装单位：施工单位：XXX二、验收单位：监理单位：XXX三、阀门安装概况：1.阀门名称：XXX2.阀门型号：XXX3.阀门数量：XXX4.安装位置：XXX5.安装日期：XXX四、质量验收内容及结果：1.阀门安装前的准备工作：1.1施工单位应在安装之前对施工现场进行清理、整理，并保持通风良好。
1.2施工单位应按照设计要求对阀门进行分类、标识，并对阀门进行清洗和除锈处理。
1.3监理单位应对施工单位的准备工作进行检查，验收合格后方可进行下一步操作。
2.阀门的安装：2.1施工单位应按照设计要求和施工图纸进行阀门的安装，并采取适当的防护措施，保护好阀门的密封面。
2.2施工单位应仔细核对阀门的型号、规格、数量等信息，确保无误安装。
2.3施工单位应按照阀门的使用要求，选择适当的安装位置，确保阀门安装的稳固、牢固。
2.4施工单位应按照相应的标准和规范进行阀门的间隔、连接等操作，保证阀门的安装质量。
3.阀门的试验：3.1施工单位应按照设计要求和施工图纸进行阀门的试验，包括压力试验、漏煤试验等。
3.2施工单位应认真检查阀门的密封性能，确保阀门的密封性符合要求。
3.3施工单位应按照试验要求进行试验，并记录试验结果。
4.阀门的保护：4.1施工单位应在阀门安装完毕后，及时进行阀门的保护处理，以防止外界因素对阀门的损害。
4.2施工单位应对阀门进行调试，确保阀门的正常运行。
4.3施工单位应为阀门配备适当的操作、维护手册，并告知使用单位有关阀门的注意事项。
五、质量验收结论：本次阀门安装质量验收工作按照相关标准和规范进行，施工单位按照设计要求进行操作，试验结果符合要求。
经监理单位检查，现场施工符合规定要求，验收合格。
六、存在的问题及整改要求：1.问题描述：XXX2.整改要求：XXX七、质量验收人员签字：施工单位代表（签字）：_________________日期：____年____月____日。

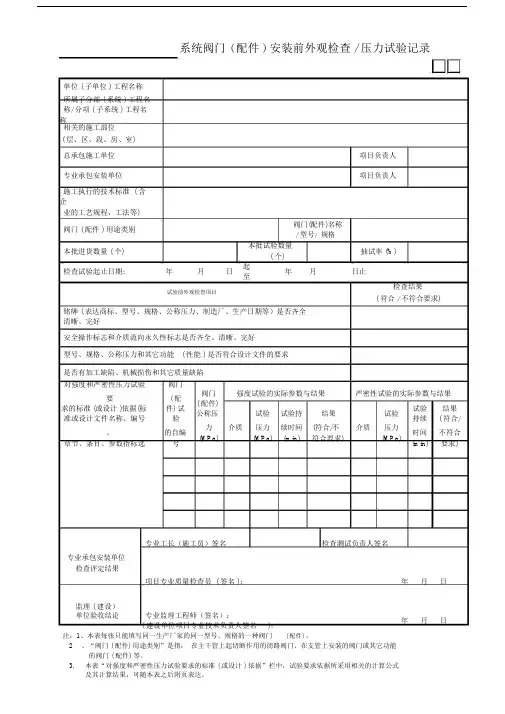

系统阀门 ( 配件 ) 安装前外观检查 / 压力试验记录单位 ( 子单位 ) 工程名称所属子分部 ( 系统 ) 工程名称/ 分项 ( 子系统 ) 工程名称相关的施工部位( 层、区、段、房、室)总承包施工单位项目负责人专业承包安装单位项目负责人施工执行的技术标准 ( 含企业的工艺规程、工法等)阀门 ( 配件 ) 用途类别阀门(配件)名称/ 型号/ 规格本批进货数量 ( 个) 本批试验数量抽试率 (%) ( 个)检查试验起止日期: 年月日起年月日止至检查结果试验前外观检查项目( 符合 / 不符合要求)铭牌 ( 表达商标、型号、规格、公称压力、制造厂、生产日期等）是否齐全清晰、完好安全操作标志和介质流向永久性标志是否齐全、清晰、完好型号、规格、公称压力和其它功能( 性能 ) 是否符合设计文件的要求是否有加工缺陷、机械损伤和其它质量缺陷对强度和严密性压力试验阀门阀门强度试验的实际参数与结果严密性试验的实际参数与结果要( 配( 配件)求的标准 (或设计 )依据(标件) 试试验结果公称压试验试验持结果试验准或设计文件名称、编号验持续( 符合/力介质压力续时间(符合/不介质压力、的自编时间不符合(MPa) (MPa) (min) 符合要求) (MPa)章节、条目、参数指标选号(min) 要求)专业工长（施工员）签名检查测试负责人签名专业承包安装单位检查评定结果项目专业质量检查员 ( 签名 ): 年月日监理 ( 建设）专业监理工程师（签名）：单位验收结论年月日( 建设单位项目专业技术负责人签名):注：1、本表每张只能填写同一生产厂家的同一型号、规格的一种阀门( 配件) 。
2、“阀门 ( 配件) 用途类别”是指：在主干管上起切断作用的闭路阀门、在支管上安装的阀门或其它功能的阀门 ( 配件) 等。
3.本表“对强度和严密性压力试验要求的标准 ( 或设计 ) 依据”栏中，试验要求依据所采用相关的计算公式及其计算结果，可随本表之后附页表达。

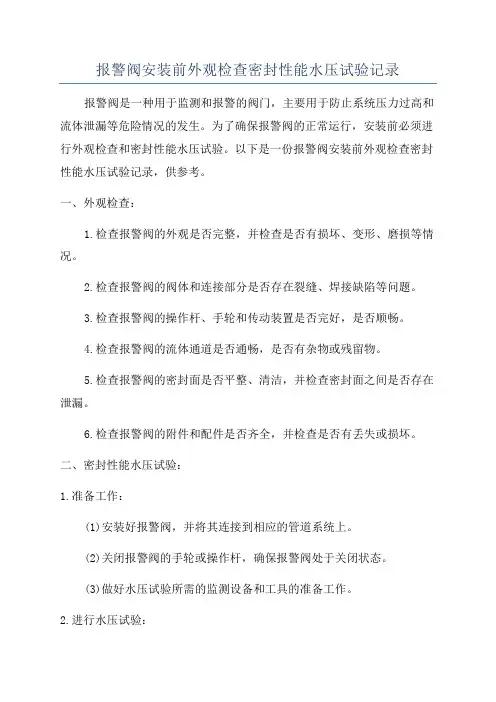

报警阀安装前外观检查密封性能水压试验记录报警阀是一种用于监测和报警的阀门，主要用于防止系统压力过高和流体泄漏等危险情况的发生。
为了确保报警阀的正常运行，安装前必须进行外观检查和密封性能水压试验。
以下是一份报警阀安装前外观检查密封性能水压试验记录，供参考。
一、外观检查：1.检查报警阀的外观是否完整，并检查是否有损坏、变形、磨损等情况。
2.检查报警阀的阀体和连接部分是否存在裂缝、焊接缺陷等问题。
3.检查报警阀的操作杆、手轮和传动装置是否完好，是否顺畅。
4.检查报警阀的流体通道是否通畅，是否有杂物或残留物。
5.检查报警阀的密封面是否平整、清洁，并检查密封面之间是否存在泄漏。
6.检查报警阀的附件和配件是否齐全，并检查是否有丢失或损坏。
二、密封性能水压试验：1.准备工作：(1)安装好报警阀，并将其连接到相应的管道系统上。
(2)关闭报警阀的手轮或操作杆，确保报警阀处于关闭状态。
(3)做好水压试验所需的监测设备和工具的准备工作。
2.进行水压试验：(1)打开水源，逐渐增加水压，直至达到预定的测试压力。
(2)在测试过程中，观察报警阀的外观是否出现渗漏或变形等异常情况。
(3)测试压力维持一段时间后，观察报警阀的密封性能是否正常，是否出现泄漏。
(4)测试结束后，逐渐减小水压，直至完全放空。
三、记录和整理：1.记录外观检查的结果，包括是否存在损坏、变形、磨损等情况。
2.记录密封性能水压试验的结果，包括测试压力、测试时间、观察到的异常情况等。
3.整理检查和测试过程中的照片和记录，制作成报警阀安装前外观检查密封性能水压试验记录。
4.将报警阀安装前外观检查密封性能水压试验记录归档保存，并进行必要的复查和评估。
以上是一份报警阀安装前外观检查密封性能水压试验记录的范例，具体内容和格式可根据实际情况进行调整和完善。
在安装报警阀之前，进行外观检查和密封性能水压试验是非常重要的，可以确保报警阀的正常运行和系统的安全性。
至
装在 专业监理工程师
(建设单位项目技术负责人):
施工单位检测调试负责人
监理（建设）单位
施 工 单 位专业工长
专业质检员
施工班组长
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他 要素：
压力试验介质： 检测调试说明：
综合评价结论/备注 型号、规格、公称压力和其他功能(性能)是否符合设计文件的要求/配件是否齐全 是否有加工缺陷、机械损伤和其他质量缺陷
试验前外观检查项目
检查结果 (符合/不符合要求)
铭牌(表达商标、型号、规格、公称压力、制造厂、生产日期等）是否齐全清晰、完好 /安全操作标志、介质流向永久性标志及其他标志是否齐全、清晰、完好 阀瓣及操作机构是否动作灵活，无卡涩；阀体内是否已清洁，无异物堵塞 本批进货数量(个)
本批试验数量(个)
抽试率(%)
检查试验日期 年 月 日
年 月 日
阀门(配件)名称/型号/规 格/主要功能特性（参数） 主干管/ 支管
施工依据文件名称及编号最小/实际 抽样数量
质量验收依据文件名称
及编号

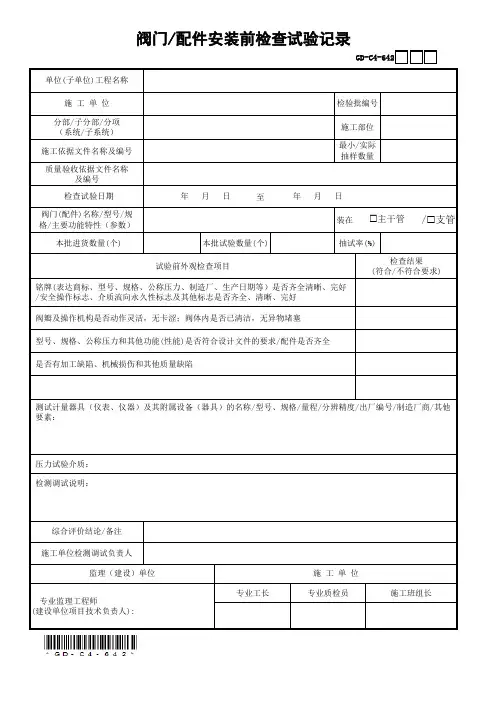

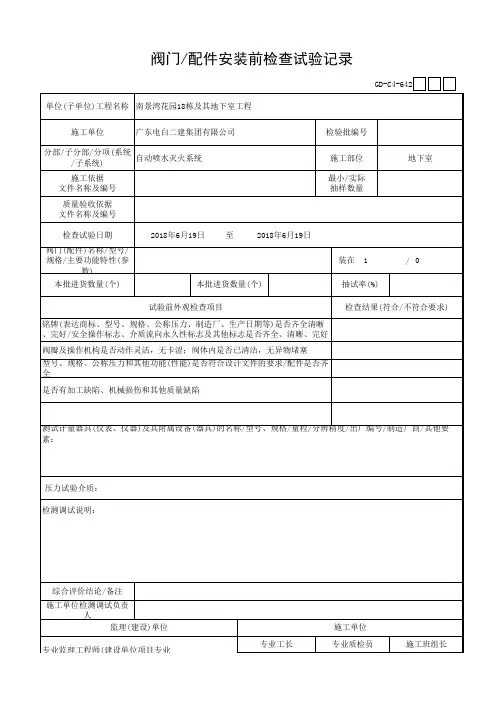

施 工 单 位检验批编号分部/子分部/分项 （系统/子系统）施工部位阀门/配件安装前检查试验记录
GD-C4-642
单位(子单位)工程名称。

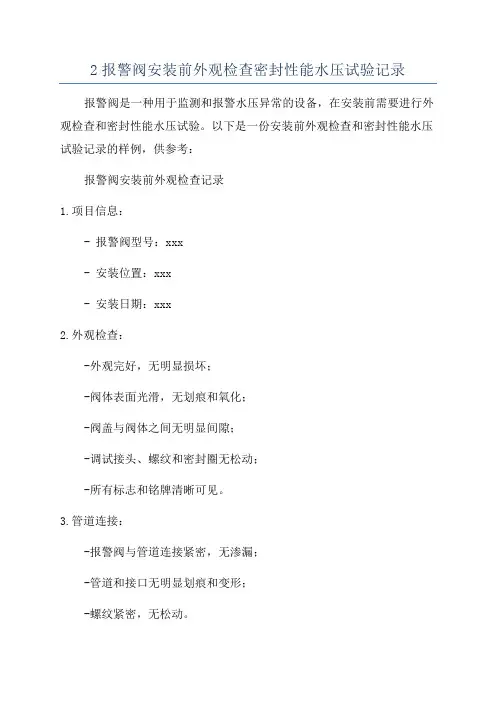

2报警阀安装前外观检查密封性能水压试验记录
报警阀是一种用于监测和报警水压异常的设备，在安装前需要进行外观检查和密封性能水压试验。
以下是一份安装前外观检查和密封性能水压试验记录的样例，供参考：
报警阀安装前外观检查记录
1.项目信息：
- 报警阀型号：xxx
- 安装位置：xxx
- 安装日期：xxx
2.外观检查：
-外观完好，无明显损坏；
-阀体表面光滑，无划痕和氧化；
-阀盖与阀体之间无明显间隙；
-调试接头、螺纹和密封圈无松动；
-所有标志和铭牌清晰可见。
3.管道连接：
-报警阀与管道连接紧密，无渗漏；
-管道和接口无明显划痕和变形；
-螺纹紧密，无松动。
4.密封性能水压试验记录：
试验设备：
- 压力表：型号xxx，精度：xxx；
- 水源：xxx。
试验条件：
- 试验压力：xxx；
- 试验时间：xxx。
试验过程：
1)打开水源，向报警阀供水，确保试验压力稳定；
2)观察报警阀阀体是否出现渗漏；
3)在试验压力下，保持稳定一段时间，观察报警阀是否稳定工作。
试验结果：
-报警阀阀体无渗漏；
-报警阀稳定工作，能及时报警。
5.备注：
-如果发现问题或异常情况，请记录具体情况。
以上为报警阀安装前外观检查和密封性能水压试验记录的样例。
在实际操作中，根据具体情况进行记录，确保安装质量符合要求。
9

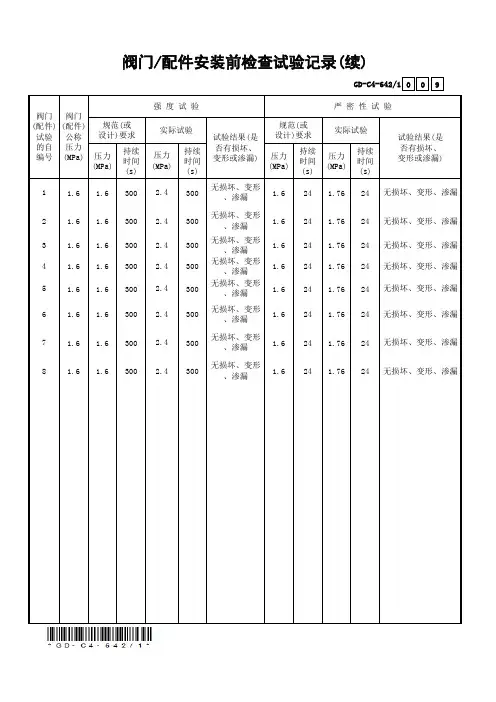

压力 (MPa)持续 时间 (s)持续 时间 (s)压力 (MPa)持续 时间 (s)压力 (MPa)
持续
时间 (s)1.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6 1.6300300 1.624 1.76241.6
1.6
300
300
1.6
24
1.76
24
8
2.4
无损坏、变形
、渗漏
无损坏、变形、渗漏
6 2.4无损坏、变形
、渗漏无损坏、变形、渗漏7 2.4无损坏、变形
、渗漏无损坏、变形、渗漏4 2.4无损坏、变形
、渗漏无损坏、变形、渗漏5 2.4无损坏、变形
、渗漏无损坏、变形、渗漏无损坏、变形、渗漏2 2.4无损坏、变形
、渗漏无损坏、变形、渗漏3 2.4无损坏、变形
、渗漏无损坏、变形、渗漏规范(或 设计)要求实际试验规范(或 设计)要求实际试验
压力 (MPa)1 2.4无损坏、变形
、渗漏阀门
(配件) 公称 压力 (MPa)阀门 (配件) 试验 的自 编号阀门/配件安装前检查试验记录(续)
GD-C4-642/1强 度 试 验
严 密 性 试 验
试验结果(是 否有损坏、 变形或渗漏)试验结果(是 否有损坏、 变形或渗漏)。
水压试验质量检查记录一、试验概述水压试验是指对水压容器或设备进行正常运行压力下的试验，以验证其密封性和强度是否符合要求。
本次试验针对水压容器进行，试验压力为设计工作压力的1.5倍，试验持续时间为30分钟。
二、试验准备1.负责人与相关人员进行试验安排和计划，并安排各项准备工作。
2.检查水压容器相关设备的安全保护装置是否齐全、有效。
3.检查试验设备的管理制度和试验程序是否完备，是否符合安全要求。
4.检查试验设备是否符合国家及行业标准，并进行校准和验证。
5.检查试验设备是否完好，对发现的异常进行修复和替换。
6.试验前对试验设备进行清洁，确保无杂质。
三、试验操作1.将试验设备置于安装位置，并根据安装说明和图纸进行连接和固定。
2.检查试验设备是否漏水、渗水，防止试验过程中的异常情况发生。
3.开始试验前，将试验设备与相关管线和阀门连接，确保流体通畅。
4.打开水压试验设备的进口阀门，将水压容器内的空气排空。
5.慢慢地打开设备的压力调节阀，增加试验压力，注意观察设备的压力表和压力变化情况。
6.试验压力达到预定值后，保持30分钟。
7.试验过程中，严禁人员在设备周围闲逛，以免发生安全事故。
8.试验结束后，将试验设备的压力缓慢释放，关闭进口阀门，排空试验容器内的水。
四、试验结果1.试验期间，未发现试验设备发生漏水、渗水现象，符合正常运行要求。
2.试验过程中，压力表显示的压力稳定，并未发生异常变化。
3.试验持续时间为30分钟，未出现设备破裂、泄漏等安全事故。
五、存在问题及处理措施1.试验过程中发现试验设备的温度升高较快，需对冷却系统进行进一步检查和调整。
2.试验过程中，人员在设备周围行走的现象有所发生，需对试验区域进行隔离和警示标识，确保人员安全。
六、试验结论本次水压试验达到预期效果，试验结果合格。
但需对存在问题进行改进和优化，以确保水压容器在正常工作条件下的可靠性和安全性。
今后的试验中，应加强对试验设备的管理和维护，提高质量管理意识，确保试验过程的顺利进行。
给水管道水压试验记录1. 引言本文档记录了给水管道水压试验的过程和结果。
水压试验是为了验证给水管道及其连接部件的密封性和承压能力，确保其在正常使用情况下不会发生渗漏或破裂。
2. 测试对象本次水压试验的对象为新安装的给水管道系统，包括主管道、支管道、阀门、接头和连接件等。
3. 测试设备和材料本次测试所需的设备和材料如下：•水泵•压力表•测试管道•封堵设备（封堵布、垫片等）•工具（扳手、管道胶等）4. 测试前准备4.1 确定测试压力和持续时间根据设计要求，确定给水管道的测试压力和持续时间。
一般情况下，测试压力应为设计压力的1.5倍，并持续30分钟以上。
4.2 检查管道安装质量检查管道的安装质量，包括管道连接处的紧固情况、焊接质量和密封垫片的安装等。
确保管道连接牢固且无漏水点。
4.3 准备封堵设备准备好封堵设备，用于封堵管道的未安装部分，以确保只有待测试的管道参与水压试验。
5. 水压试验步骤5.1 封堵管道使用封堵设备封堵管道的未安装部分，确保只有待测试的管道参与水压试验。
封堵时要注意封堵布和垫片的选择，以确保封堵牢固且无泄漏。
5.2 准备水泵和压力表连接水泵和压力表，确保其工作正常。
校准和验收水泵和压力表，以确保测试结果的准确性。
5.3 充水及加压逐渐向管道充水，同时使用水泵增加压力，直至达到设定的测试压力。
在加压过程中，检查管道是否有异常现象，如漏水、渗水等。
如果发现异常，应立即停止加压并检查原因。
5.4 压力保持达到设定的测试压力后，停止加压，观察一定时间，检查管道是否有压力下降或渗漏现象。
测试时间至少为30分钟，期间应保持测试压力稳定。
6. 测试结果根据实际测试情况，给水管道水压试验的结果如下：•测试压力：XXX kPa•测试持续时间：XXX 分钟•结果：管道无渗漏现象，压力保持稳定。
7. 结论根据水压试验结果，确认给水管道系统的密封性和承压能力符合设计要求。
在正常使用情况下，管道系统应能保持稳定的供水压力，不会发生渗漏或破裂现象。
阀门水压试验报告1. 引言本文档记录了阀门水压试验的详细过程和结果。
水压试验是一种常见的测试方法，用于验证阀门在正常工作压力下的密封性能和耐压能力。
本次试验的目的是确保阀门能够在设定的工作压力下正常工作，同时保证其密封性。
2. 测试设备和材料本次试验所使用的设备和材料如下：•阀门•压力计•水泵•测试管道和连接件•压力表•记录表格3. 测试过程3.1 前期准备在进行测试之前，首先需要进行一些准备工作：1.检查阀门和连接件的密封性，确保没有任何泄漏。
2.准备压力计和压力表，确保其准确度和可靠性。
3.检查水泵的工作状态和性能，确保其能够提供所需的水压。
3.2 测试方法以下是本次试验的具体步骤：1.将阀门安装到测试管道上，并确保连接牢固。
2.利用水泵将水流引入测试管道中。
3.逐渐增加水泵的输出压力，直到达到设定的工作压力。
4.在设定压力下，观察阀门的工作情况，包括密封性和流量控制。
5.持续维持设定压力一段时间，并观察阀门的变化情况。
6.逐渐减小水泵的输出压力，直至关闭水泵。
7.检查阀门在降压过程中的工作情况，包括密封性和流量控制。
8.记录测试结果，并进行分析。
4. 测试结果和分析根据本次试验的观察和记录，得出以下结论：1.在设定的工作压力下，阀门密封性良好，无泄漏现象。
2.阀门在设定的压力下可正常工作，并控制流量达到预期要求。
3.在降压过程中，阀门继续保持了良好的密封性。
根据上述测试结果，我们可以得出结论，本阀门具有较好的密封性和耐压能力，能够满足预期的工作要求。
5. 结论通过本次阀门水压试验，我们验证了阀门在设计工作压力下的密封性能和耐压能力。
测试结果表明，该阀门能够正常工作，并且具有良好的密封性和流量控制能力。
这为其在实际工程中的应用提供了保证。
6. 建议和改进基于本次测试的结果和观察，我们对于阀门的设计和使用提出以下建议：•定期进行阀门的密封性检查，确保其性能稳定。
•注意阀门的使用环境和工作条件，避免超过其耐压能力。
