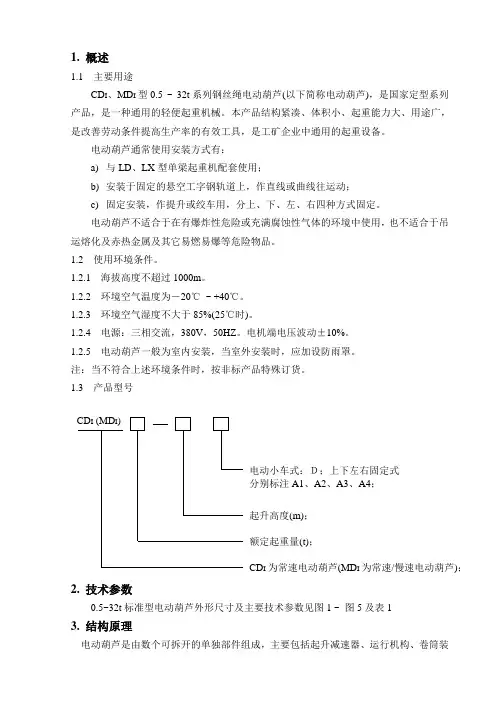

1. 概述1.1 主要用途CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦),是国家定型系列产品,是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广,是改善劳动条件提高生产率的有效工具,是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有:a)与LD、LX型单梁起重机配套使用;b)安装于固定的悬空工字钢轨道上,作直线或曲线往运动;c)固定安装,作提升或绞车用,分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用,也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2 使用环境条件。
1.2.1 海拔高度不超过1000m。
1.2.2 环境空气温度为-20℃~ +40℃。
1.2.3 环境空气湿度不大于85%(25℃时)。
1.2.4 电源:三相交流,380V,50HZ。
电机端电压波动±10%。
1.2.5 电动葫芦一般为室内安装,当室外安装时,应加设防雨罩。
注:当不符合上述环境条件时,按非标产品特殊订货。

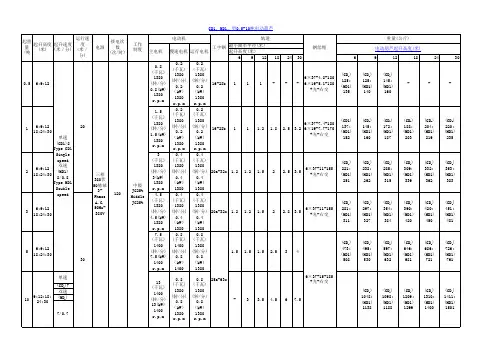

1.3 产品型号2. 技术参数0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表13. 结构原理电动葫芦是由数个可拆开的单独部件组成,主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等,结构特点及原理分述如下。
3.1 起升减速器电动葫芦起升減速器,均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻电动葫芦的运行机构为电动式,固定式无此机构。
减速器齿轮为合金钢锻制,并经热处理,采用二级减速,全部采用滚动轴承,箱壳为灰铸铁制造。
根据品种规格的不同,运行机构结构形式也有所不同。
0.5 ~ 5t起升高度H = 6 ~ 9m时,为一套驱动机构;H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成;10t起升高度H = 9 ~ 30m时为二套驱动机构。
运行机构所适用的工字梁轨道应按表1规定范围选择。

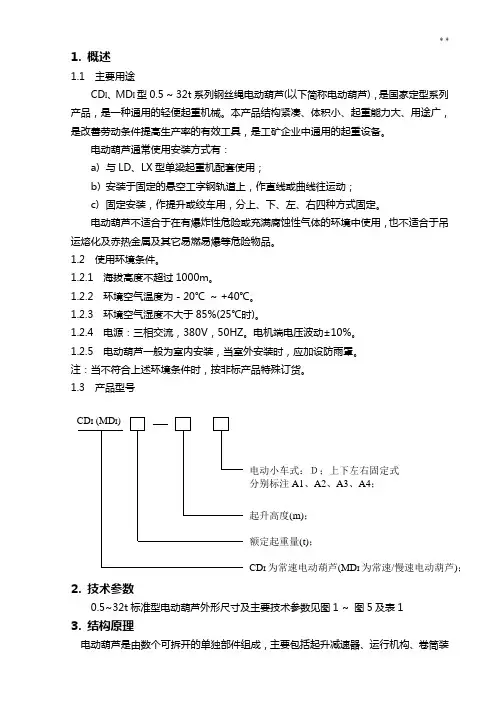

1. 概述1.1 主要用途CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦),是国家定型系列产品,是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广,是改善劳动条件提高生产率的有效工具,是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有:a)与LD、LX型单梁起重机配套使用;b)安装于固定的悬空工字钢轨道上,作直线或曲线往运动;c)固定安装,作提升或绞车用,分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用,也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2 使用环境条件。
1.2.1 海拔高度不超过1000m。
1.2.2 环境空气温度为-20℃~ +40℃。
1.2.3 环境空气湿度不大于85%(25℃时)。
1.2.4 电源:三相交流,380V,50HZ。
电机端电压波动±10%。
1.2.5 电动葫芦一般为室内安装,当室外安装时,应加设防雨罩。
注:当不符合上述环境条件时,按非标产品特殊订货。
1.3 产品型号0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表13. 结构原理电动葫芦是由数个可拆开的单独部件组成,主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等,结构特点及原理分述如下。
3.1 起升减速器电动葫芦起升減速器,均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻3.2 运行机构电动葫芦的运行机构为电动式,固定式无此机构。
减速器齿轮为合金钢锻制,并经热处理,采用二级减速,全部采用滚动轴承,箱壳为灰铸铁制造。
根据品种规格的不同,运行机构结构形式也有所不同。
0.5 ~ 5t起升高度H = 6 ~ 9m时,为一套驱动机构;H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成;10t起升高度H = 9 ~ 30m 时为二套驱动机构。
运行机构所适用的工字梁轨道应按表1规定范围选择。

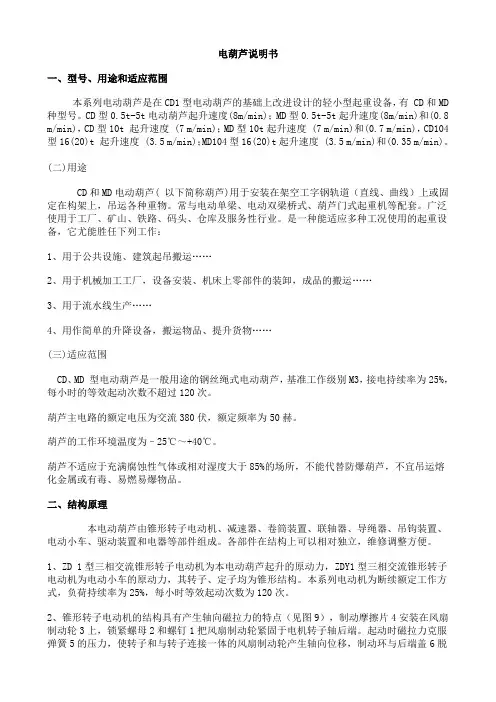

电动葫芦主要参数文字说明部分.一、文字说明部分1、产品概述D型系列钢丝绳电动葫芦系在原CD、MD 型1基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大,互换性强、单重起重能力高、维修方便等特点,是目前用途广泛,深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。
固定式又分为“A、A、A、A”四种型式,见图3,可直接安 4 123装在构架上使用;小车式具有运行功能,可安装在轨道上使用。
CD型为単速起升,MD型为常速11和慢速两档起升。
本厂主要生产载重0.25t~20t,起什高度3m~30m系列电动葫芦,亦可根据您的需要设计、制造非标系列电动葫芦。
2、主要用途小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上,直线或曲线往复吊运重物,固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓是目前生产作业中改善劳料场等场所,库、.动条件、提高劳动效率的必备机械。
适用范围及工作条件3、℃,湿度~+40本产品适用于在温度-25℃爆炸危,≤85%海拔1000m以下,无火灾,禁止吊运融险和腐蚀性介质的环境中工作。
化金属和有毒、易燃、易爆物品。
本产品所;工380V适用的电源为交流三相、50HZ、使用中机构工作级别每提高作类型为中级。
20%。
一级,其额定起吊量必须相应降低产品规格型号及其外形结构4、4.规格型号及外形结构1D(C291/ D电动小车起升高度 9mA下固定式22t 额定起重MD 为常速(CD慢速)/常速11型电动葫芦规格型号参数技术参CD4.2 MD 114数和外形安装尺寸见表.4.3 外形结构图见图1~图155、传动结构与工作原理CD MD型电动葫芦主要由三部分组11成,一为提升机构;二为运行机构(固定式则无);三为电器装置。
5.1 起什机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转,使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

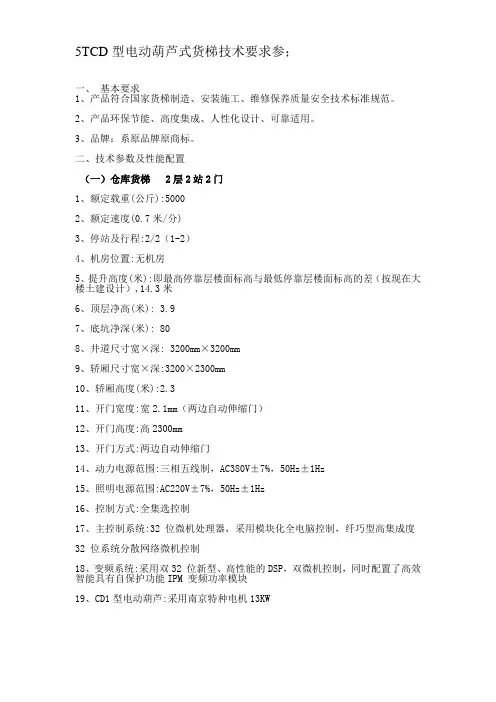

5TCD型电动葫芦式货梯技术要求参;一、基本要求1、产品符合国家货梯制造、安装施工、维修保养质量安全技术标准规范。
2、产品环保节能、高度集成、人性化设计、可靠适用。
3、品牌:系原品牌原商标。
二、技术参数及性能配置(一)仓库货梯 2层2站2门1、额定载重(公斤):50002、额定速度(0.7米/分)3、停站及行程:2/2(1-2)4、机房位置:无机房5、提升高度(米):即最高停靠层楼面标高与最低停靠层楼面标高的差(按现在大楼土建设计),14.3米6、顶层净高(米): 3.97、底坑净深(米): 808、井道尺寸宽×深: 3200mm×3200mm9、轿厢尺寸宽×深:3200×2300mm10、轿厢高度(米):2.311、开门宽度:宽2.1mm(两边自动伸缩门)12、开门高度:高2300mm13、开门方式:两边自动伸缩门14、动力电源范围:三相五线制,AC380V±7%,50Hz±1Hz15、照明电源范围:AC220V±7%,50Hz±1Hz16、控制方式:全集选控制17、主控制系统:32 位微机处理器,采用模块化全电脑控制,纤巧型高集成度32 位系统分散网络微机控制18、变频系统:采用双32 位新型、高性能的DSP,双微机控制,同时配置了高效智能具有自保护功能IPM 变频功率模块19、CD1型电动葫芦:采用南京特种电机13KW20变频门机:采用16 位微机控制的变频门机(无连杆齿形带传动的交流变频门机系统)21、门保护:光幕保护22、轿壁装饰:发纹不锈钢23、轿顶装饰:标准型吊顶24、轿门装潢:发纹不锈钢25、轿厢地面:标准地板26、轿厢操作盘面板:发纹不锈钢面板27、梯厅门装饰: 各层发纹不锈钢28、门套装饰标准: 各层发纹不锈钢小门套29、轿门及层门地坎:不锈钢30、讯号器面板:发纹不锈钢,各层配置31、轿厢操作箱:发纹不锈钢32、梯外呼唤及显示:带指层的召唤箱,发纹不锈钢面板(单控)二、安装要求:1、产品是整套全新的,符合《货梯制造与安装安全规范》(GB7588-2003)国家有关质量标准制造,满足本项目需求的技术指标的货梯。

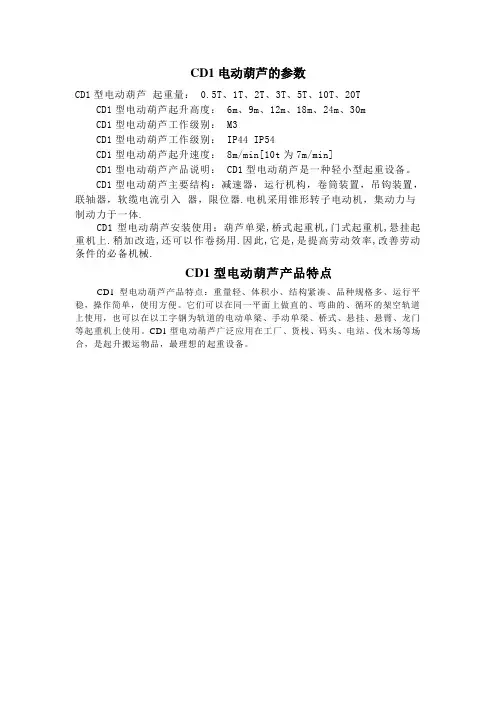

CD1电动葫芦的参数

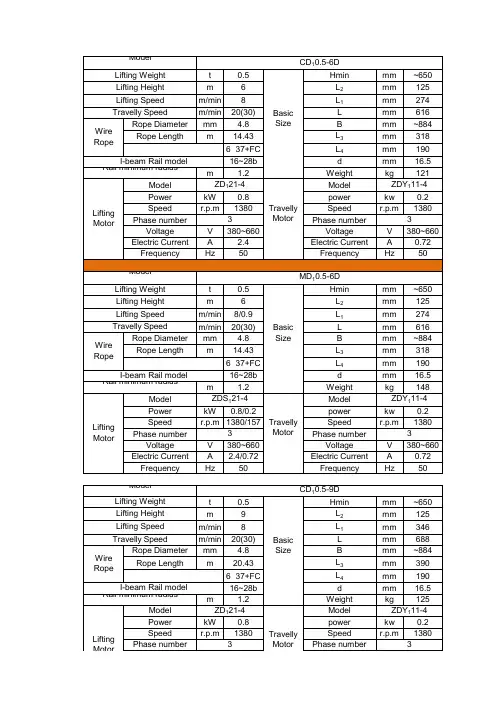

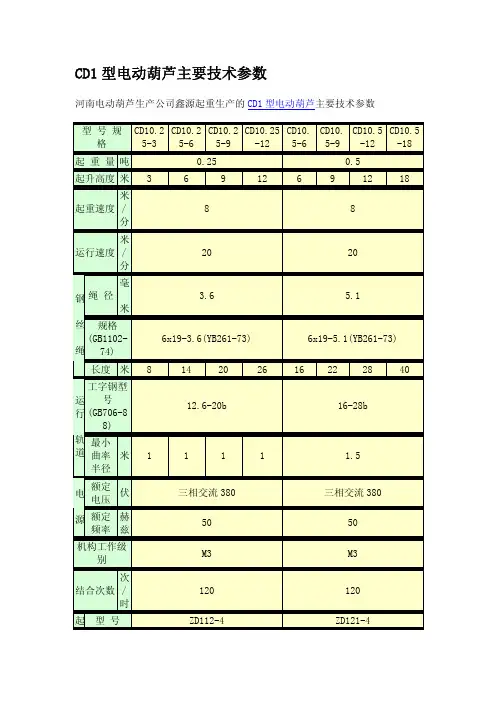

CD1型电动葫芦起重量: 0.5T、1T、2T、3T、5T、10T、20T CD1型电动葫芦起升高度: 6m、9m、12m、18m、24m、30m
CD1型电动葫芦工作级别: M3
CD1型电动葫芦工作级别: IP44 IP54
CD1型电动葫芦起升速度: 8m/min[10t为7m/min]
CD1型电动葫芦产品说明: CD1型电动葫芦是一种轻小型起重设备。
CD1型电动葫芦主要结构:减速器,运行机构,卷筒装置,吊钩装置,联轴器,软缆电流引入器,限位器.电机采用锥形转子电动机,集动力与制动力于一体.
CD1型电动葫芦安装使用:葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.稍加改造,还可以作卷扬用.因此,它是,是提高劳动效率,改善劳动条件的必备机械.
CD1型电动葫芦产品特点
CD1型电动葫芦产品特点:重量轻、体积小、结构紧凑、品种规格多、运行平稳,操作简单,使用方便。
它们可以在同一平面上做直的、弯曲的、循环的架空轨道上使用,也可以在以工字钢为轨道的电动单梁、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。
CD1型电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场等场合,是起升搬运物品,最理想的起重设备。

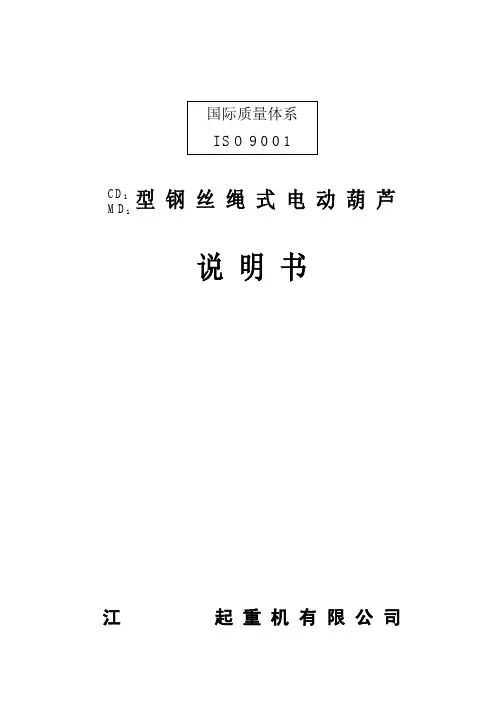

国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意:安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
