CD MD 系列电动葫芦技术性能和主要参数

钢丝绳电动葫芦第1部分型式与基本参数、技术条件摘要：1.钢丝绳电动葫芦的概述2.钢丝绳电动葫芦的参数和型号3.钢丝绳电动葫芦的型式试验4.钢丝绳电动葫芦的基本参数和技术条件5.钢丝绳电动葫芦的出厂检验规则正文：一、钢丝绳电动葫芦的概述钢丝绳电动葫芦是一种常用的起重设备，广泛应用于各种场合，如工厂、仓库、码头等，用于搬运、装卸货物等。

钢丝绳电动葫芦具有结构紧凑、体积小、重量轻、操作简便等特点，能够提高工作效率，减轻劳动强度。

二、钢丝绳电动葫芦的参数和型号钢丝绳电动葫芦的参数主要包括起重吨位、钢丝绳规格、长度等。

常见的型号有CD1 型、MD1 型等。

其中，CD1 型电动葫芦的钢丝绳规格有0.5t、1t、2t、3t、5t、10t 等，长度分别为16m、22m、28m、40m、52m、64m 等。

MD1 型电动葫芦的钢丝绳规格和长度与CD1 型类似。

三、钢丝绳电动葫芦的型式试验型式试验是为了检验钢丝绳电动葫芦的性能和安全性能。

根据规定，存在以下情况之一时，应进行型式试验：新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能；产品停产达一年以上后恢复生产；出厂检验结果与上次型式试验结果有较大差异。

四、钢丝绳电动葫芦的基本参数和技术条件钢丝绳电动葫芦的基本参数包括起重吨位、钢丝绳规格、长度、提升速度等。

技术条件主要包括结构、材料、工艺、性能、安全性能等。

这些参数和条件应符合国家相关标准和用户要求。

五、钢丝绳电动葫芦的出厂检验规则出厂检验是为了确保钢丝绳电动葫芦的质量和性能。

每台电动葫芦应进行出厂检验，检验合格后（包括用户特殊要求检验项目）方能出厂，出厂产品应附有产品合格证。

CD、MD电动葫芦使用说明书一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。

CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t起升速度(3.5 m/min)和(0.35 m/min)。

(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。

常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。

广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。

是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。

葫芦主电路的额定电压为交流380伏，额定频率为50赫。

葫芦的工作环境温度为–25℃～+40℃。

葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。

二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。

各部件在结构上可以相对独立，维修调整方便。

1、ZD1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。

本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。

南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。

《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。

1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。

它结构紧凑、外型较小、使用维修方便。

既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。

1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。

不允许用来载人。

0.5T-3T电动葫芦技术性能和外形尺寸主要参数表说明：具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在架空工字梁上，也可以配套安装在电动单梁、双梁、悬臂、龙门等起重机上使用。

在精细作业场合，当CD1型电动葫芦的起升速度不能满足要求时，应当选用MD1型双起升速度电动葫芦。

起重量：500、"1000、"2000、"3000、"5000、"100、"16000、"200(KG)起升高度：6、"9、12、"18、"24、"30(M)Ⅵ、电动葫芦技术性能和外形尺寸主要参数表型号起重量起升高度起升速度CD1 MD1吨0."51米米/8、"0.8/8分米/20分毫米91、"0.8/8运行速度公称直径20钢5.17."4公称丝直径结构型式绳强度兆等级帕工字梁轨道型号GB/T706-1988环行轨道最小半径米起型号6×19+NF16～28b1.5ZD1 21-4ZDS10."2/0."81."56×37+NF167016～28b2ZD1 22-434ZDS10."2/1."51.5、"0.2/1."513803千瓦升转转速/电分相数容量0."8、0."2/13803动电压伏安电流机培3802.4、"0.72/2."43804.3、"0.72/4."350频率HZ型号ZDY1 11-4ZDY1 11-4运千容量0."20."2瓦行转转速/1380电分动相数33电压伏380机安电流0."720."72培频率HZ50次接合次数/120时工作级别M3CD 190 213 232 250重量MD公0181 205 227 246 264CD固斤118128 135 152 169 186±15%MD固2149 166 183 200型号CD1 MD1起重量吨23起升高度米30米起升速度/8、"0.8/88、"0.8/8分米运行速度/20分公称直径毫钢1113米公称直径丝结构型式6×37+NF6×37+NF兆绳强度等级1670帕工字梁轨道型号22a～45c20a～45cGB/T706-1988环行轨道最小半径米22."53422."534起ZD1 31-4型号ZDS10."4/3."0ZD1 41-4 F1ZDS10."5/4."5 F14.5、"4.5/0."011、"1.4/1150ZDY1 11-40.20.7250120M3373439413478302325340363千容量3、"0.4/3瓦升转转速/1380电分动相数3电压伏380机安电流7."6、1."25/7."6培频率HZ50型号ZDY1 11-4运千容量0."2瓦行转转速/1380电分动相数3电压伏380机安电流0."72培频率HZ50次接合次数/120时工作级别M3 CD3重量MD公84382CD固斤72±15%MD固398287。

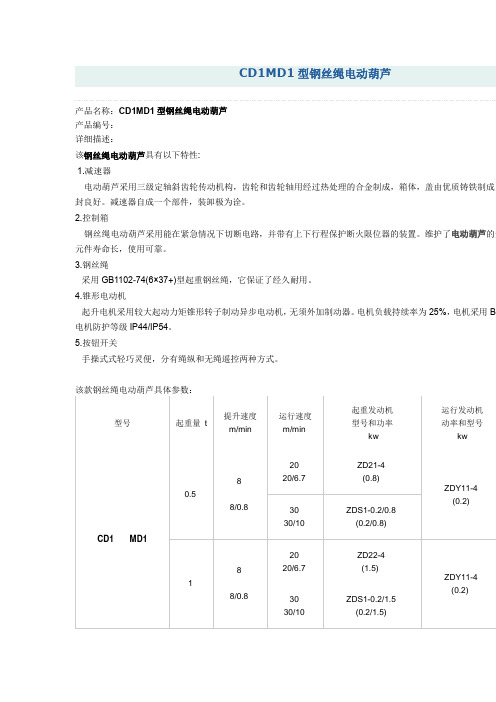

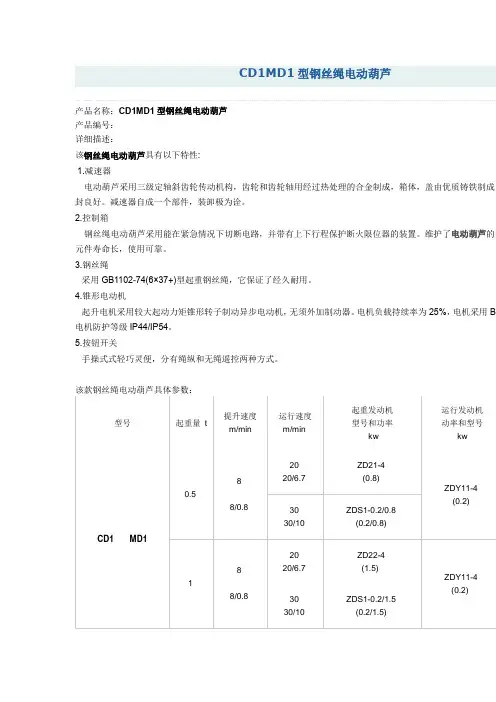

CD1MD1 型钢丝绳电动葫芦产品名称：CD1MD1 型钢丝绳电动葫芦 产品编号： 详细描述： 该钢丝绳电动葫芦具有以下特性: 1.减速器 封良好。

减速器自成一个部件，装卸极为诠。

2.控制箱 元件寿命长，使用可靠。

3.钢丝绳 采用 GB1102-74(6×37+)型起重钢丝绳，它保证了经久耐用。

4.锥形电动机 起升电机采用较大起动力矩锥形转子制动异步电动机， 无须外加制动器。

电机负载持续率为 25%， 电机采用 B 电机防护等级 IP44/IP54。

5.按钮开关 手操式式轻巧灵便，分有绳纵和无绳遥控两种方式。

电动葫芦采用三级定轴斜齿轮传动机构，齿轮和齿轮轴用经过热处理的合金制成，箱体，盖由优质铸铁制成，钢丝绳电动葫芦采用能在紧急情况下切断电路，并带有上下行程保护断火限位器的装置。

维护了电动葫芦的安该款钢丝绳电动葫芦具体参数：提升速度 m/min 运行速度 m/min 起重发动机 型号和功率 kw 运行发动机 动率和型号 kw型号起重量 t20 8 0.5 8/0.8 30 30/10 CD1 MD1 20 8 1 8/0.8 30 30/10 20/6.7 20/6.7ZD21-4 (0.8) ZDY11-4 (0.2) ZDS1-0.2/0.8 (0.2/0.8)ZD22-4 (1.5) ZDY11-4 (0.2) ZDS1-0.2/1.5 (0.2/1.5)20 8 2 8/0.8 30 30/10 20/6.7ZD31-4 (3) ZDY12-4 (0.4) ZDS1-0.4/3 (0.4/3)20 8 3 8/0.8 30 30/10 20 8 5 8/0.8 30 30/10 20 8 10 8/0.8 30 30/10 20/6.7 20/6.7 20/6.7ZD32-4 (4,5) ZDY12-4 (0.4) ZDS1-0.4/4.5 (0.4/4.5)ZD41-4 (7.5) ZDY21-4 (0.8) ZDS1-0.8/7.5 (0.8/7.5)ZD21-4 (13) 2*ZDY21-4 (0.8) ZDS1-1.5/13 (1.5/13)SHA 型低净空钢丝绳电动葫芦产品名称：SHA 型低净空钢丝绳电动葫芦 产品编号： 详细描述： 该低净空钢丝绳电动葫芦具有以下特性： 1、优质电机，工作级别高，可达 M5，噪音低。

CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。

希望您提出宝贵意见。

多谢！目录1. 产品一般介绍 (1)2. 安装说明 (3)3. 维护保养 (4)4. 型号说明 (6)5. 主要性能参数及结构尺寸 (6)6. 备件图 (22)7. 轴承表 (23)8. CD和MD型电动葫芦的选择 (25)9. 附图 (27)1. 产品一般介绍CD和MD型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。

1.1 使用条件1.1.1 电源为三相交流50Hz，380V或60Hz、220V等。

1.1.2 使用环境温度为-20℃~+40℃，相对湿度不大于85%（25℃），海拔高度应不超过1000m,超过1000m时，应按GB/T755有关规定执行。

1.1.3 机构工作级别为M3、M41.1.4 对于精密安装、装卡工作、造型等要求有精细调整工作的场合，CD型电动葫芦不能满足要求，应采用MD型电动葫芦，它有二个起升速度（8/0.8m/min和7/0.7m/min）。

1.1.5 CD（单速）、MD（双速）型电动葫芦的机构部分是完全一样的，其电气装置稍有区别，参看电气原理图。

MD型电动机是由大小功率的两个电动机组成双电机组。

见图1，图2。

1.2 起重量：0.5，1，2，3，5，10，12.5，16吨，结构形成有五种：AB，A，B，C，D。

1.3减速器：它是独立的部件，三级传动，全部为斜齿轮经过渗碳淬火，具有高强度，耐磨。

齿轮轴被滚动轴承支承并浸在油中，输出轴为空心轴，端部带有重型花键以驱动卷筒转动。

1.4 电动机，是一种由电动机与制动器组成的二合一体，其定子、转子均制为锥体形状，因此得名锥形转子电动机。

南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD ：《地球牌》CD I、MD I 型钢丝绳电动葫芦；性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/ XK06-106 3029"目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )。

2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)【前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。

《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。

|1概 述产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。

它结构紧凑、外型较小、使用维修方便。

既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。

安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。

不允许用来载人。

操作使用应严格按GB6067-1985《起重机械安全规程》执行。

CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。

希望您提出宝贵意见。

多谢！目录1. 产品一般介绍.................................................. 错误!未定义书签。

2. 安装说明....................................................... 错误!未定义书签。

3. 维护保养....................................................... 错误!未定义书签。

4. 型号说明....................................................... 错误!未定义书签。

5. 主要性能参数及结构尺寸......................................... 错误!未定义书签。

6. 备件图......................................................... 错误!未定义书签。

7. 轴承表......................................................... 错误!未定义书签。

8. CD和MD型电动葫芦的选择......................................... 错误!未定义书签。

9. 附图........................................................... 错误!未定义书签。

1. 产品一般介绍CD 和MD 型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。

电动葫芦维护检修规程XXXXXXX有限公司第一章总则1、适用范围本规程适用于化工厂CD、MD型电动葫芦（包括防爆电动葫芦）的维护和检修。

其它类型电动葫芦可参照本规程执行。

2、结构简述电动葫芦由减速器、卷筒、钢丝绳、导绳器、起重机(CD型)或双速电机组（MD型）吊钩、电动小车等部件组成，在工字钢轨道上运行起重。

3、技术性能常见电动葫芦的主要技术性能见表1。

表1型号CD,0.5-6/12 CD，1-6/30 CD，2-6/30CD，3-6/30CD，5-6/30CD，10-9/30起重量,t起升高度m运行速度m/min起重速度m/min起重电机功率kw 起重辅电机功率kw 运行电机功率kw0.56~128200.8--0.216~308201.5--0.226~308203--0.436~308204.5--0.456~308207.5--0.8109~3082013--0.8×2型号MD,0.5-6/12 MD,1-6/30 MD,2-6/30 MD,3-6/30 MD,5-6/30起重量,t起升高度m运行速度m/min起重速度m/min起重电机功率kw 起重辅电机功率kw0.56~128/0.8200.80.216~308/0.8201.50.226~308/0.82030.436~308/0.8204.50.456~308/0.8207.50.8运行电机功率kw 0.20.2 0.40.40.8第二章完好标准1、零、部件（1）主、辅机的零、部件完整齐全，质量符合要求。

（2）轨道稳固可靠，终点有安全档。

全部连接件及机座螺栓齐全、紧固。

（3）设备铭牌完整、清晰。

2、运行性能（1）润滑良好，实行“五定“、“三级过滤”。

（2）运行平稳无杂音、无颠簸现象。

（3）电动葫芦电气绝缘良好，运行速度和吊钩升降速度均符合要求。

（4）起重能力达到铭牌出力或额定能力。

3、技术资料（1）质量合格证．安装和使用说明书等出厂技术资料齐全。
