电动葫芦的参数

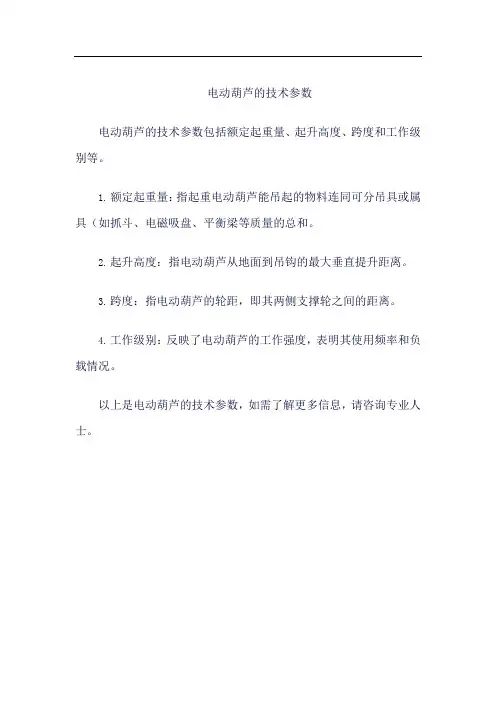

电动葫芦的技术参数
电动葫芦的技术参数包括额定起重量、起升高度、跨度和工作级别等。

1.额定起重量：指起重电动葫芦能吊起的物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等质量的总和。

2.起升高度：指电动葫芦从地面到吊钩的最大垂直提升距离。

3.跨度：指电动葫芦的轮距，即其两侧支撑轮之间的距离。

4.工作级别：反映了电动葫芦的工作强度，表明其使用频率和负载情况。

以上是电动葫芦的技术参数，如需了解更多信息，请咨询专业人士。

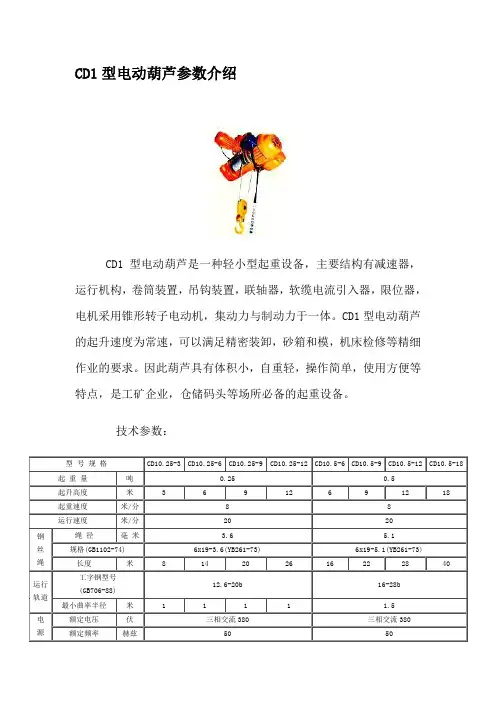

CD1型电动葫芦参数介绍
CD1型电动葫芦是一种轻小型起重设备，主要结构有减速器，
运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器，
电机采用锥形转子电动机，集动力与制动力于一体。

CD1型电动葫芦
的起升速度为常速，可以满足精密装卸，砂箱和模，机床检修等精细
作业的要求。

因此葫芦具有体积小，自重轻，操作简单，使用方便等
特点，是工矿企业，仓储码头等场所必备的起重设备。

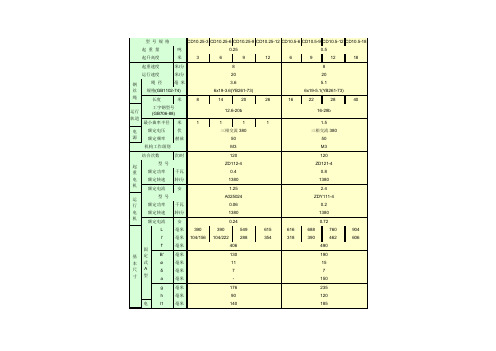

技术参数：
型号规格CD10.25-3 CD10.25-6 CD10.25-9 CD10.25-12 CD10.5-6 CD10.5-9 CD10.5-12 CD10.5-18 起重量吨0.25 0.5
起升高度米 3 6 9 12 6 9 12 18
起重速度米/分8 8
运行速度米/分20 20
钢丝绳
绳径毫米 3.6 5.1
规格(GB1102-74) 6x19-3.6(YB261-73) 6x19-5.1(YB261-73)
长度米8 14 20 26 16 22 28 40
运行轨道
工字钢型号
(GB706-88)
12.6-20b 16-28b 最小曲率半径米 1 1 1 1 1.5
电源额定电压伏三相交流380 三相交流380 额定频率赫兹50 50。

电动葫芦主要参数文字说明部分．一、文字说明部分1、产品概述D型系列钢丝绳电动葫芦系在原CD、MD 型1基础上的改进型产品。

它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、单重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。

该葫芦有固定式和小车式两类。

固定式又分为“A、A、A、A”四种型式，见图3，可直接安 4 123装在构架上使用；小车式具有运行功能，可安装在轨道上使用。

CD型为単速起升，MD型为常速11和慢速两档起升。

本厂主要生产载重0.25t~20t，起什高度3m~30m系列电动葫芦，亦可根据您的需要设计、制造非标系列电动葫芦。

2、主要用途小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。

本产品广泛用于工矿企业、铁路、码头、仓是目前生产作业中改善劳料场等场所，库、．动条件、提高劳动效率的必备机械。

适用范围及工作条件3、℃，湿度~+40本产品适用于在温度-25℃爆炸危，≤85%海拔1000m以下，无火灾，禁止吊运融险和腐蚀性介质的环境中工作。

化金属和有毒、易燃、易爆物品。

本产品所；工380V适用的电源为交流三相、50HZ、使用中机构工作级别每提高作类型为中级。

20%。

一级，其额定起吊量必须相应降低产品规格型号及其外形结构4、4．规格型号及外形结构1D(C291/ D电动小车起升高度 9mA下固定式22t 额定起重MD 为常速（CD慢速）/常速11型电动葫芦规格型号参数技术参CD4.2 MD 114数和外形安装尺寸见表．4.3 外形结构图见图1~图155、传动结构与工作原理CD MD型电动葫芦主要由三部分组11成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。

5.1 起什机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

10吨单轨电动葫芦参数
摘要：
一、电动葫芦简介
二、10 吨单轨电动葫芦参数
1.额定载荷
2.最大提升高度
3.标准吊运速度
4.电源电压
5.电机功率
6.外形尺寸
三、10 吨单轨电动葫芦的应用
四、总结
正文：
一、电动葫芦简介
电动葫芦是一种常见的起重设备，具有操作简便、效率高、安全性好等特点，被广泛应用于工厂、仓库、码头等场所。

它由电动机、制动器、减速器、卷筒等部件组成，可以实现重物的升降和水平运输。

二、10 吨单轨电动葫芦参数
1.额定载荷：10 吨，是指电动葫芦能够安全承载的最大重量。

2.最大提升高度：6 米，是指电动葫芦能够提升重物的高度。

3.标准吊运速度：20 米/分钟，是指电动葫芦在正常工作状态下，吊运重
物的速度。

4.电源电压：380V，是指电动葫芦所需的电源电压。

5.电机功率：5.5 千瓦，是指电动葫芦的电机功率。

6.外形尺寸：长2.5 米，宽1.5 米，高1.8 米，是指电动葫芦的尺寸。

三、10 吨单轨电动葫芦的应用
10 吨单轨电动葫芦广泛应用于工厂、仓库、码头等场所，可以用于吊运各种重物，如钢材、机械设备等。

它具有承载能力强、效率高、操作简便等特点，是起重设备的理想选择。

四、总结
10 吨单轨电动葫芦是一种性能优良的起重设备，具有承载能力强、效率高、操作简便等优点，被广泛应用于工厂、仓库、码头等场所。

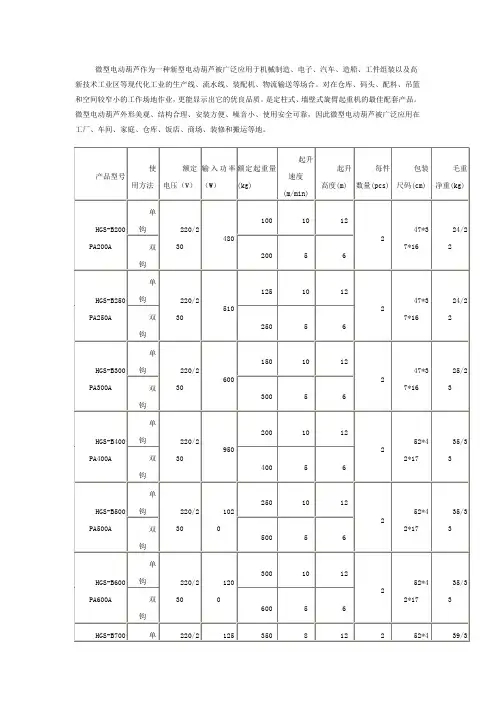

微型电动葫芦作为一种新型电动葫芦被广泛应用于机械制造、电子、汽车、造船、工件组装以及高新技术工业区等现代化工业的生产线、流水线、装配机、物流输送等场合。

对在仓库、码头、配料、吊篮和空间较窄小的工作场地作业，更能显示出它的优良品质。

是定柱式、墙壁式旋臂起重机的最佳配套产品。

微型电动葫芦外形美观、结构合理、安装方便、噪音小、使用安全可靠，因此微型电动葫芦被广泛应用在工厂、车间、家庭、仓库、饭店、商场、装修和搬运等地。

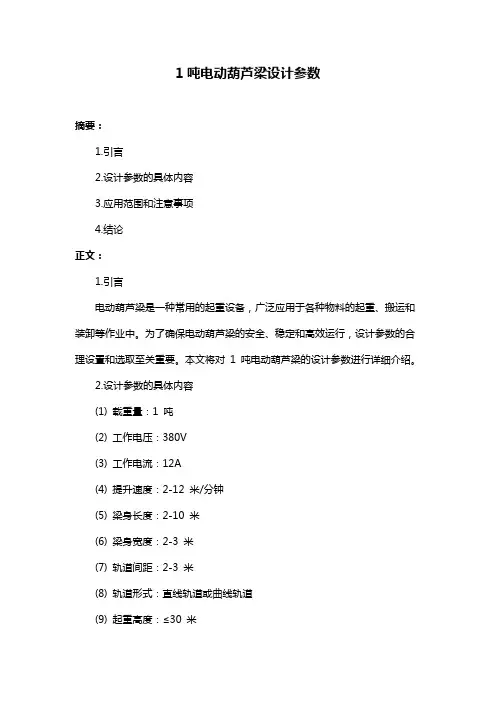

1吨电动葫芦梁设计参数
摘要：
1.引言
2.设计参数的具体内容
3.应用范围和注意事项
4.结论
正文：
1.引言
电动葫芦梁是一种常用的起重设备，广泛应用于各种物料的起重、搬运和装卸等作业中。

为了确保电动葫芦梁的安全、稳定和高效运行，设计参数的合理设置和选取至关重要。

本文将对1 吨电动葫芦梁的设计参数进行详细介绍。

2.设计参数的具体内容
(1) 载重量：1 吨
(2) 工作电压：380V
(3) 工作电流：12A
(4) 提升速度：2-12 米/分钟
(5) 梁身长度：2-10 米
(6) 梁身宽度：2-3 米
(7) 轨道间距：2-3 米
(8) 轨道形式：直线轨道或曲线轨道
(9) 起重高度：≤30 米
(10) 工作环境温度：-10℃至+40℃
3.应用范围和注意事项
(1) 应用范围：1 吨电动葫芦梁适用于各种物料的起重、搬运和装卸等作业，特别适用于工厂、仓库、码头、建筑工地等场所。

(2) 注意事项：
1) 在使用前，应检查设备的安全性能，保证安全装置齐全、完好；
2) 操作人员应经过专业培训，熟悉设备性能和操作规程；
3) 设备运行过程中，不得进行检修和调整；
4) 应定期对设备进行维护和保养，延长使用寿命。

4.结论
1 吨电动葫芦梁的设计参数合理设置和选取，可以确保设备的安全、稳定和高效运行。

在使用过程中，应注意遵守相关安全规定和操作规程，确保人员和设备的安全。

环链电动葫芦和钢丝绳电动葫芦参数表1SHH环链电动葫芦是环链电动葫芦的一种，采用高效，质轻电机，冲压钢构壳体，高强度安全吊钩，承受意外超负荷冲击不会发生断裂，只是逐渐变形。

人性化设计采用特殊电线装置，当电源接线错误时控制电路无法工作，有效防止意外发生。

钢丝绳电动葫芦专用跑车运行速度快，又平稳。

型号CD1MD1钢丝绳电动葫芦起重量（吨）0.5 1 2 3 5 10 起升高度（米）6-12 6-30 6-30 6-30 6-30 6-30 起升速度（米/分）CD1（8）MD1（8/0.8）CD1（7）运行速度（米/分）20钢丝绳规格（GB359-64）6x37+1工字梁轨道型号（GB706-65）16-28b 16-28b 20a-32c 20a-32c 25a-63c 25a-63c 环型轨道最小半径（米） 1.5 1.5-3.5 2-4 2-4 2-4 3-7.2起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 额定功率（千瓦）0.8 1.5 3 4.5 7.5 13额定转速（转/分）1380 1380 1380 1380 1400 1400额定电流（安） 2.2 4 7 10 16.5 28运行电机型号ZDY11-4 ZDY11-4 ZDY12-4 ZDY12-4 ZDY21-4 ZDY21-4 额定功率（千瓦）0.2 0.2 0.4 0.4 0.8 0.8X2额定转速（转/分）1380 1380 1380 1380 1380 1380额定电流（安）0.7 0.7 1.3 1.3 2.2 2.2X2自重（千克）135-195 180-255 250-360 320-440 590-800 820-1125。

电动葫芦参数大全CD1钢丝绳电动葫芦参数、MD1钢丝绳电动葫芦主要技术参数型号CD1 MD1起重量吨0.5 1 2 3 5 10 16起升高度米 6 6 6 6 6 9 9起升速度CD1米/分8 8 8 8 8 7 3.5起升速度MD1米/分8/0.8 8/0.8 8/0.8 8/0.8 8/0.8 7/0.7 0.35/3.5 运行速度米/分20 20 20 20 20 20 20钢丝绳绳径毫米 4.8 7.4 11 13 15 15 18规格6×19-4.86×19-7.4 6×37-11 6×37-13 6×37-15 6×37-15 6×37-15运行轨道工字钢型号GB706 16—28b 16—28b20a—32c20a—32C25a—63c25a—63C 25a—63C 最小曲率半径米 1.5 1.5 2 2 2 3 3.5电源额定电压V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V额定频率赫兹50 50 50 50 50 50 50工作制度JC25% JC25% JC25% JC25% JC25% JC25% JC25% 接合次数次/小时120 120 120 120 120 120 120起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 ZD51-6 额定功率千瓦0.8 1.5 3 4.5 7.5 13 11额定转速转/分1380 1380 1380 1380 1400 1400 930额定电流安 2.2 4 7 10 16.5 28 28运行电机型号ZDY11-4ZDY11-4 ZDY12-4 ZDY12-4 ZDY21-4 ZDY21-4 ZDY21-4 额定功率千瓦0.2 0.2 0.4 0.4 0.8 0.8×2 0.8×2额定转速转/分1380 1380 1380 1380 1380 1380 1380额定电流安0.7 0.7 1.3 1.3 2.2 2.2×2 2.4×2 固定式A型总重公斤80 130 174 234 392 820 812 电动小车D型总重公斤115 165 224 284 482 1030 1142 注：钢丝绳电动葫芦起升高度可根据客户需要增加至：9m、12m、18m、24m、30m。
