九年级物理16.4变阻器（教案）【教学目标】1.知识与技能知道滑动变阻器的构造、在电路中的符号和在电路中的作用。
通过实验探究知道滑动变阻器的正确接法。
通过实验探究知道如何用滑动变阻器改变小灯泡中的电流。
2.过程与方法通过观察实验、对比、探究等方法，学习利用滑动变阻器改变电流、电压。
3.情感态度和价值观通过探究活动，体验探究的乐趣，使学生乐于观察、实验，培养学生团队合作与交流的能力。
【教学重点】滑动变阻器的使用方法以及滑动变阻器的构造和原理。
【教学难点】滑动变阻器的使用方法。
【教学方法】合作探究交流【教学用具】电、两只小灯泡、滑动变阻器、开关、导线等。
【课时安排】1课时【教学过程】一、创设情境导入新课复习提问：1、电阻是导体对电流的阻碍作用，电阻的表示符号是R，单位是欧姆（Ω）。
2、导体的电阻大小与导体的材料、长度、横截面积有关，材料和横截面积相同时，长度越长，电阻越大。
亮度可调的台灯：台灯调光器可调节灯泡的亮度，你知道灯泡的亮度是如何控制的吗？多媒体播放想想做做视频：用铅笔芯控制灯泡的亮度。
实验现象:当铅笔芯连入电路的长度变短时，电流表示数变大，灯泡亮度变亮。
当铅笔芯连入电路的长度变长时，电流表示数变小，灯泡亮度变暗。
启示：改变连入电路中电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
以此引入新课。
二、探究新知（一）变阻器能够改变接入电路中电阻大小的元件叫做变阻器。
下图是学生实验中常用的滑动变阻器：播放动画：通过动画使学生了解滑动变阻器的构造及工作原理。
介绍滑动变阻器简图，电路图中的符号介绍铭牌数字的含义：铭牌上标着“50Ω；10A”，其意义是什么？“50Ω”表示该滑动变阻器的阻值范围是50Ω；“10A”表示该滑动变阻器允许通过的最大正常工作电流是10A 。
实验前需要按照变阻器铭牌选择合适的变阻器。
使用滑动变阻器时，通常在闭合开关前将电阻调到最大。
变阻器的使用方法连接A、C与连接A、D效果相同连接B、C与连接B、D效果相同同时连接上面两接线柱，相当于接入一根导线。
人教版物理九年级16.4《变阻器》教案一. 教材分析人教版物理九年级16.4《变阻器》一节，主要介绍了变阻器的原理、构造、种类及其在实际生活中的应用。
通过本节课的学习，让学生了解和掌握变阻器的相关知识，培养学生的实践操作能力和科学思维。
二. 学情分析九年级的学生已经具备了一定的物理基础知识，对于电流、电阻等概念有一定的理解。
但变阻器作为一种较为复杂的元件，学生对其原理和应用可能还存在一定的困惑。
因此，在教学过程中，需要注重对学生的基础知识的巩固，并通过实例分析、动手操作等方式，帮助学生理解和掌握变阻器的相关知识。
三. 教学目标1.让学生了解变阻器的原理、构造和种类。
2.培养学生动手操作能力和科学思维。
3.引导学生将所学知识应用于实际生活中，提高学生的实践能力。
四. 教学重难点1.变阻器的原理及其内部结构。
2.变阻器在实际电路中的应用。
五. 教学方法1.采用问题驱动法，引导学生主动探究变阻器的原理和应用。
2.利用实例分析，让学生了解变阻器在实际生活中的重要作用。
3.动手操作实验，培养学生实践操作能力。
4.采用小组讨论法，培养学生的团队协作能力和沟通能力。
六. 教学准备1.准备变阻器实物、电路图及相关实验器材。
2.制作PPT，用于辅助教学。
七. 教学过程1.导入（5分钟）利用PPT展示生活中常见的变阻器实例，如电视遥控器、调光台灯等，引导学生关注变阻器在实际生活中的应用。
提问：“你们知道这些设备中的变阻器是如何工作的吗？”2.呈现（10分钟）通过PPT介绍变阻器的原理、构造和种类。
讲解变阻器的工作原理，即通过改变接入电路的电阻线长度，从而改变电路中的电流。
同时，展示不同种类的变阻器及其应用场景。
3.操练（15分钟）分组进行实验，让学生动手操作变阻器。
实验内容为：连接电路，观察变阻器在不同电阻值下，电路中电流的变化。
引导学生通过实验现象，理解变阻器的工作原理。
4.巩固（5分钟）提问：“通过实验，你们发现了什么规律？变阻器是如何改变电路中电流的大小的？”引导学生回顾和巩固所学知识。

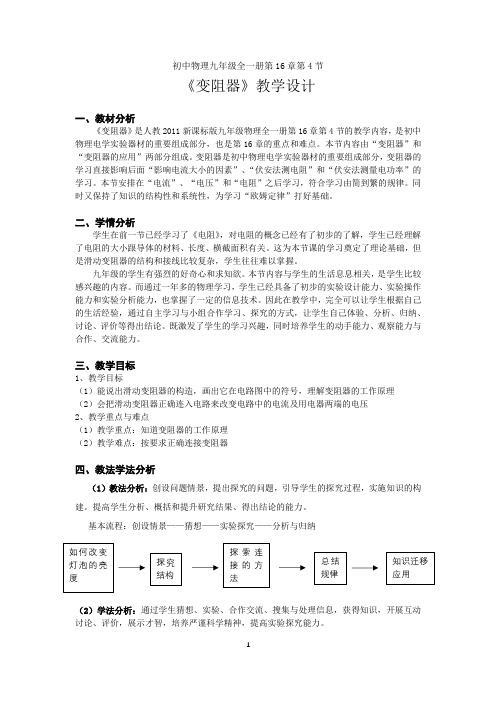

初中物理九年级全一册第16章第4节《变阻器》教学设计一、教材分析《变阻器》是人教2011新课标版九年级物理全一册第16章第4节的教学内容，是初中物理电学实验器材的重要组成部分，也是第16章的重点和难点。
本节内容由“变阻器”和“变阻器的应用”两部分组成。
变阻器是初中物理电学实验器材的重要组成部分，变阻器的学习直接影响后面“影响电流大小的因素”、“伏安法测电阻”和“伏安法测量电功率”的学习。
本节安排在“电流”、“电压”和“电阻”之后学习，符合学习由简到繁的规律。
同时又保持了知识的结构性和系统性，为学习“欧姆定律”打好基础。
二、学情分析学生在前一节已经学习了《电阻》，对电阻的概念已经有了初步的了解，学生已经理解了电阻的大小跟导体的材料、长度、横截面积有关。
这为本节课的学习奠定了理论基础，但是滑动变阻器的结构和接线比较复杂，学生往往难以掌握。
九年级的学生有强烈的好奇心和求知欲。
本节内容与学生的生活息息相关，是学生比较感兴趣的内容。
而通过一年多的物理学习，学生已经具备了初步的实验设计能力、实验操作能力和实验分析能力，也掌握了一定的信息技术。
因此在教学中，完全可以让学生根据自己的生活经验，通过自主学习与小组合作学习、探究的方式，让学生自己体验、分析、归纳、讨论、评价等得出结论。
既激发了学生的学习兴趣，同时培养学生的动手能力、观察能力与合作、交流能力。
三、教学目标1、教学目标（1）能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理 （2）会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压 2、教学重点与难点（1）教学重点：知道变阻器的工作原理 （2）教学难点：按要求正确连接变阻器四、教法学法分析（1）教法分析：创设问题情景，提出探究的问题，引导学生的探究过程，实施知识的构建。
提高学生分析、概括和提升研究结果、得出结论的能力。
基本流程：创设情景——猜想——实验探究——分析与归纳（2）学法分析：通过学生猜想、实验、合作交流、搜集与处理信息，获得知识，开展互动讨论、评价，展示才智，培养严谨科学精神，提高实验探究能力。
人教版物理九年级全一册第十六章第4节《变阻器》精品教案教学目标：知识与技能：（1）了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。
（2）通过实际动手掌握滑动变阻器的使用技能。
过程与方法：（1）在探究变阻器原理的过程中，培养观察能力、分析能力（2）在学习滑动变阻器使用的过程中，用推理再实验验证的方法，体验物理实验意义。
情感、态度与价值观：（1）关注生活中的物理，感受科学技术对人类生活的影响。
（2）体验通过实验验证推论正确性的乐趣。
（3）通过探究活动,体验探究的乐趣,培养学生的团队合作与交流的能力。
让学生建立将物理知识应用于生活的意识。
教学重点滑动变阻器的使用方法。
教学重点滑动变阻器的构造和原理。
教学准备：电源、削制好的铅笔芯、开关、电流表、电灯、小金属夹、滑动变阻器、导线、调光台灯、收音机等。
教学过程：1.新课导入教师用一个普通的调光台灯和一台收音机进行实物展示。
通过问题“为什么台灯的灯光强弱和收音机的音量会发生变化”来激发学生的学习兴趣和增强学生的求知欲。
2.探究变阻器的原理师：以台灯为例大家想一下，这个调光台灯的亮度为什么会发生变化呢？生：因为电流变化引起了亮度的变化，师：那么电流的变化是什么引起的呢？生：电压或电阻。
师：那怎样改变电压？生：可以改变电池的节数来改变电压。
师：说的很好，那么要怎么改变电阻呢？引导学生回忆上节课的内容生：改变导体的材料、长度、横截面积和温度师：那么大家来讨论一下，以上这些因素哪个更容易更简捷来控制电阻，而且还要实现电流的连续变化呢？通过师生的共同讨论得出猜想：改变导体的长度是引起电流连续变化的简捷途径。
师：那么到底能不能通过改变接入导体的长度来改变电阻，使电流连续变化呢？下面请同学们利用电源、削制好的铅笔芯、小金属夹开关、电流表、电灯、导线、来设计一个简单的调光灯，进而验证一下自己的猜想。
让学生自主探究。
指导学生进行实验，让学生感知通过改变铅笔芯接入电路的长度，可以简便地改变电路中的电流，使调光灯的亮度连续可调。
九年级物理上册《变阻器》教案（优秀3篇）创设情境，引入新课篇一引入：学生上台用调速器调出不同转速问题1：两次电流大小？大小是如何改变的？引导分析：总电压不变，调到旋转改变了接入电路的电阻——变阻器变阻器教案篇二变阻器在初中物理电学部分是一个常见的电子器件，好多同学在学习变阻器的过程中容易对变阻器在电路中的接法产生疑惑，尤其是实物电路的时候往往会做出错误的判断，所以我们应该从原理上把变阻器掌握好，在应用的时候就有理有据了。
01学习目标1、知道滑动变阻器的构造及工作原理。
2、画出滑动变阻器的结构示意图，能分析滑片移动时引起电路中电流变化的原因。
3、正确使用滑动变阻器，并能根据电流变化的要求连接和调节滑动变阻器。
02学习重点、难点学习重点：滑动变阻器的使用方法以及滑动变阻器的构造和原理。
学习难点：滑动变阻器的使用方法。
03学习要点一、变阻器原理变阻器原理：变阻器就是通过改变接入电路中电阻线的长度来改变电阻的器件。
二、滑线变阻器1、图示。
2、结构：瓷筒、电阻线、金属棒、金属滑片、接线柱3、几个问题：（1）电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？解析：刮去绝缘漆，才会在滑片滑动的时候上下电路部分形成通路。
（2）哪两个接线柱之间的电阻是不变的？解析：下边两个接线柱之间的电阻不变，为最大阻值。
上面两个接线柱之间电阻最小，几乎是零。
（3）哪两个接线柱之间的电阻很小，几乎是零？解析：上面两个接线柱之间电阻最小，几乎是零。
4、滑线变阻器接法：①能使变阻器电阻变化的接法有4种（“一上一下”）；②不能使变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电阻总是很小。
③滑片越靠近下端的接线柱，接入电路的电阻越小。
04自我评测1．滑动变阻器主要是由金属杆、________、________、________、__________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。
2．滑动变阻器是用_____________较大的合金线制成的，这种合金线又叫电阻线。
教案：人教版物理九年级全一册16.4 变阻器一、教学内容本节课的教学内容选自人教版物理九年级全一册第16.4节，主要介绍变阻器的原理、种类和应用。
教材内容包括：1. 变阻器的概念：指导学生理解变阻器是通过改变接入电路中的电阻线的长度来改变电阻的原理。
2. 变阻器的种类：介绍滑动变阻器和电阻箱两种常见的变阻器，并让学生了解它们在实际生活中的应用。
3. 变阻器在电路中的作用：让学生学会分析电路中变阻器的作用，如调节电路中的电流、改变用电器的电压等。
二、教学目标1. 理解变阻器的原理，能说出滑动变阻器和电阻箱的特点及应用。
2. 能通过实验观察到变阻器对电路中电流和电压的影响，并能够用所学的物理知识进行解释。
3. 培养学生的实验操作能力，提高学生分析问题和解决问题的能力。
三、教学难点与重点重点：变阻器的原理、种类和作用。
难点：变阻器在实际电路中的应用和计算。
四、教具与学具准备教具：电源、导线、电流表、电压表、滑动变阻器、电阻箱等。
学具：学生实验桌、实验器材、实验报告册等。
五、教学过程1. 实践情景引入：教师通过展示一段关于滑动变阻器在电子设备中应用的视频，引导学生关注变阻器在日常生活和工业生产中的应用。
2. 知识讲解：教师简要介绍变阻器的原理、种类和作用，重点讲解滑动变阻器和电阻箱的特点。
3. 实验演示：教师进行实验演示，让学生观察变阻器对电路中电流和电压的影响，并引导学生用所学的物理知识进行解释。
4. 随堂练习：教师设计一些有关变阻器的习题，让学生独立完成，以巩固所学知识。
5. 小组讨论：教师组织学生进行小组讨论，探讨变阻器在实际电路中的应用和计算方法。
6. 课堂小结：六、板书设计变阻器原理：改变电阻线的长度来改变电阻种类：滑动变阻器、电阻箱作用：调节电路中的电流、改变用电器的电压等七、作业设计1. 请描述滑动变阻器和电阻箱的特点及应用。
2. 设计一个实验，观察变阻器对电路中电流和电压的影响。
电源滑动变阻器电流表用电器电阻箱地| || || ||八、课后反思及拓展延伸教师在课后要对自己的教学进行反思，看是否达到了教学目标，学生是否掌握了变阻器的原理、种类和作用。
《变阻器》教案设计一、教学目标：◆知识与技能1.知道滑动变阻器的构造、在电路中的符号和在电路中的作用。
2.通过实验探究知道滑动变阻器的正确接法。
3.通过实验探究知道如何用滑动变阻器改变小灯泡中的电流。
◆过程和方法通过观察实验、对比、探究等方法，学习利用滑动变阻器改变电流、电压。
◆情感态度与价值观通过探究活动，体验探究的乐趣，使学生乐于观察、实验，培养学生团队合作与交流的能力。
二、学情分析：由于变阻器的部件比较多，接线柱多，而且在使用过程中又是动态变化的，而课本一下子就提到一个叫滑动变阻器的装置，对初二学生来说，在变阻原理的理解上感到起点较高，学生难于接受。
根据学生以上特点确定以下重、难点。
三、教学重点、难点重点、难点：滑动变阻器的使用方法以及滑动变阻器的构造和原理。
四、教材分析《变阻器》这节课是八年级人教版第六单元电压的第四课，是电阻部分及整个电学部分的重点内容，虽然在学习变阻器的原理和使用方法方面学生会感到有一定的难度，但从“影响电阻大小因素中的长度影响”这个已知知识引人并突破，会化解难点。
而变阻器的使用方法，重在演示和引导，让学生在探索的直观现象中化解难点，轻松掌握。
最后通过“设计用滑动变阻器影响小灯泡的亮暗”的实验,复习、巩固这节知识，提升运用能力。
五、教学设计思想新课程基本理念是“注重科学探究过程，提倡学习方式多样化”，在本节课教学中，我们通过“提出问题──实验探究—总结归纳—练习提升”的多样化课堂教学，注重科学探究过程，注重细化重难点知识，使学生轻松掌握滑动变阻器的有关知识。
达到老师教的明白清晰，学生学的清晰明白。
1、首先，老师从学生熟悉的，影响电阻大小因素中的长度影响这个已知知识引人新课，让学生根据已有的知识和对演示实验的观察，积极思考，主动获得在材料和横截面积相同时，长度越长，电阻越大，进而归纳出滑动变阻器的原理——靠改变连入电路中电阻线的长度来改变电阻。
体现“提出问题──实验探究—总结归纳”的教学方法。
人教版物理九年级全一册164 变阻器教案作为一名经验丰富的幼儿园教师，我始终坚信，每个孩子都是独一无二的，他们有着自己的兴趣、能力和学习方式。
因此，我的教学设计始终以孩子为中心，尊重他们的个性，引导他们探索世界，发现自我。
一、设计意图本节课的设计方式采用情境教学法和探究式学习法，通过生动有趣的生活情境，让孩子们在实践中感受物理现象，培养他们的观察力、思考力和动手能力。
活动的目的是让孩子们了解变阻器的原理和作用，掌握变阻器的使用方法，并能够运用变阻器解决实际问题。
二、教学目标1. 了解变阻器的概念、原理和作用。
2. 掌握变阻器的结构、接线方式和调节方法。
3. 能够运用变阻器解决实际问题，提高动手能力和创新能力。
三、教学难点与重点重点：变阻器的原理、结构和使用方法。
难点：变阻器在实际问题中的应用。
四、教具与学具准备1. 教具：变阻器、电源、导线、灯泡、开关等。
2. 学具：每个孩子一份，包括变阻器、导线、灯泡、开关等。
五、活动过程1. 情境引入：通过一个生动有趣的生活情境，如调节音量、调节灯光等，让孩子们感受变阻器的存在和作用。
2. 探究学习：孩子们分组进行实验，观察变阻器在不同电阻值下的作用，探讨变阻器的原理和结构。
3. 讲解演示：教师对变阻器的原理、结构和使用方法进行讲解，让孩子们了解变阻器的工作原理。
4. 实践操作：孩子们动手连接电路，使用变阻器调节灯泡亮度，解决实际问题。
六、活动重难点1. 重点：变阻器的原理、结构和使用方法。
2. 难点：变阻器在实际问题中的应用。
七、课后反思及拓展延伸本节课结束后，我让孩子们填写了课后反思表，他们普遍认为，通过本节课的学习，他们对变阻器有了更深入的了解，掌握了变阻器的使用方法，并在实际操作中解决了一定的问题。
同时，他们也提出了一些拓展延伸的想法，如如何设计一个变阻器调音器等。
在课后，我也进行了反思，认为本节课的设计还是有些不足，如在实践操作环节，部分孩子对电路连接有一定的困难，下次可以提前为他们提供一些指导。
九年级物理上册《变阻器》教案（优秀4篇）变阻器教案篇一一、生活中的电阻器1、电阻器：2、符号：3、作用：4、应用：改变导体电阻有哪些方法？你认为最方便的方法是什么？二、滑动变阻器1、原理：2、构造：瓷筒、接线柱、金属杆、滑片（滑动触头）、线圈（用电阻率较大的合金线制成）3、结构示意图和符号：4、使用：①通常与用电器串联在电路中使用，电路中电流不得超过变阻器允许通过的最大电流。
②接线时接线柱应“一上一下”连接。
③闭合开关前，滑片应移到阻值最大处。
1、滑动变阻器有四个接线柱，在电路中应如何连接才能改变电流大小呢？2、讨论：设计实验方案和电路图进行实验探究，并归纳改进实验电路图。
填入方框内。
3、进行实验。
4、总结。
三、其他变阻器1．电阻箱2．插入式变阻器3．旋钮型变阻器[随堂检测]1、下列用电器中不需要用到变阻器的是( )A.普通家用白炽灯B.电视机上的音量调节旋钮C.调光书写台灯D.调温电熨斗2．下图中，滑动变阻器滑片P向右端滑动时，电阻变大的是( )．3．如图所示电路，在、n两点间接—滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连人电路的方式应采用( )A. 接a，n接bB.接d，n接bC.接b，n接aD.接c，n接d4．给出以下元件：电源，电流表、滑动变阻器，小灯泡，开关及导线，请按下述要求画出电路图，用滑动变阻器改变通过灯泡的电流，且滑片右移灯变暗，并且一合上开关就能测出通过小灯泡的电流。
创设情境，引入新课篇二引入：学生上台用调速器调出不同转速问题1：两次电流大小？大小是如何改变的？引导分析：总电压不变，调到旋转改变了接入电路的电阻——变阻器进行新课篇三问题2：类似的变阻器实际生活中有很多应用→调光灯，展示后设问：我们是否也来设计一个调光灯电路？问题3：根据所给的器材，你能否也来设计出一个调光灯电路，并调出两个不同的亮度？变阻器教案篇四教学目标（一）知识与能力1、认识各种定值电阻实物。
教案：人教版九年级全册物理第十六章第4节变阻器一、教学内容本节课的教学内容为人教版九年级全册物理第十六章第4节《变阻器》。
本节主要介绍了变阻器的原理、构造、种类及其在电路中的应用。
具体内容包括：1. 变阻器的原理：通过改变电阻线的长度或电阻值，从而改变电路中的电流。
2. 变阻器的构造：主要由电阻线、固定电阻端子、滑动电阻端子等组成。
3. 变阻器的种类：线性变阻器、非线性变阻器、电子变阻器等。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现电路的调节和控制。
二、教学目标1. 了解变阻器的原理、构造、种类及应用，提高学生的物理知识水平。
2. 培养学生动手操作能力，通过实验加深对变阻器的理解和掌握。
3. 培养学生分析问题、解决问题的能力，能运用变阻器解决实际问题。
三、教学难点与重点重点：变阻器的原理、构造、种类及应用。
难点：变阻器的工作原理及在实际电路中的应用。
四、教具与学具准备1. 教具：多媒体课件、实验器材（包括变阻器、电路元件等）。
2. 学具：课本、笔记本、实验报告册。
五、教学过程1. 实践情景引入：教师通过展示一辆汽车的刹车系统，让学生观察到刹车灯亮度变化的原理，引导学生思考如何实现灯光的调节。
2. 知识讲解：教师讲解变阻器的原理、构造、种类及应用，结合多媒体课件，让学生更直观地了解变阻器的工作原理。
3. 实验演示：教师进行变阻器实验演示，让学生亲身体验变阻器在电路中的作用，加深对变阻器的理解和掌握。
4. 随堂练习：教师设计一些与变阻器相关的题目，让学生即时练习，巩固所学知识。
5. 例题讲解：教师讲解一些典型的变阻器应用实例，让学生学会分析实际问题，并运用所学知识解决问题。
6. 小组讨论：教师组织学生进行小组讨论，让学生分享彼此的学习心得，互相学习，共同进步。
7. 课堂小结：8. 布置作业：教师布置一些与变阻器相关的作业，让学生进一步巩固所学知识。
六、板书设计1. 变阻器的原理2. 变阻器的构造3. 变阻器的种类4. 变阻器的应用七、作业设计1. 请简述变阻器的原理及其在电路中的应用。
第4节变阻器【教学目标】一、知识与技能1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。
2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。
3.通过探究知道滑动变阻器在电路中的作用；通过实例分析了解变阻器的应用。
二、过程与方法1.通过理解滑动变阻器的设计、制作过程，了解科学发明创造，科技革新的过程。
2.通过探究滑动变阻器的使用方法，逐步养成学生概括、归纳能力。
三、情感态度和价值观激发学生运用所学知识解释变阻器改变电阻的原理，产生动手操作使用变阻器的欲望，养成学生的创新能力、自信能力。
【教学重点】滑动变阻器的工作原理及使用方法。
【教学难点】能根据要求正确连接并使用滑动变阻器，能够正确判断变阻器接入电路中的阻值如何变化。
【教学准备】教师：多媒体课件、视频（千手观音、变阻器的应用）、变阻器的原理（flash）、铅笔芯、金属电阻丝、干电池、电流表、电压表、小灯泡、定值电阻（5Ω、10Ω、15Ω）、滑动变阻器（20Ω、2A）、开关、导线若干。
学生：收集与变阻器在生活中的应用实例。
【教学过程】主要教学过程教学内容教师活动学生活动【情境创设】[视频引入]播放“千手观音”片段。
观看“千手观音”视[设置疑问]春节晚会上一群聋哑青年用精美绝伦的舞蹈“千手观音”上给人以视觉的享受与心灵的震撼，在享受这美丽瞬间的同时，你能否解释舞台上的灯光是如何实现明暗变化的呢？[板书课题]§16.4 变阻器（设计意图：利用视频中舞台灯光的明暗变化切入主题，同时教育学生学习聋哑青年勇于克服困难的精神，关爱残疾人。
）频片段，体会聋哑青年克服困难，追求完美的精神。
思考并尝试回答老师的问题。
【教学过程】知识点一：滑动变阻器[提出问题]通过前面的学习我们知道，改变电源电压可以改变灯泡的亮度，除此以外，还有哪些方法可以改变灯泡的亮度呢？[演示实验]连接如下图所示电路，改变铅笔芯接入电路中的长度。
交流讨论，总结汇报。
（改变电阻，换用其它规格的灯泡）观察实验现象。
[提出问题]⑴在刚才的实验中，你观察到了什么现象？⑵电源电压不变的情况下，是什么原因导致灯泡亮度变化的呢？⑶电阻变化的原因是什么呢？[归纳总结]像这种能够改变接入电路中电阻的仪器我们称之为“变阻器”，由于夹子能够在铅笔芯上自由滑动，所以我们称之为——“滑动变阻器”。
（设计意图：利用“铅笔芯能够改变灯泡亮度”的实验，建立滑动变阻器的概念，让学生初步了解滑动变阻器可以改变接入电路中的电阻。
）[交流讨论]⑴用“铅笔芯变阻器”调节灯泡亮度时方便吗？它又有哪些缺点？请同学们发挥你们的聪明才智，帮老师改进一下。
⑵展示金属电阻丝的同时并提问“如何能使灯泡的亮度变化更明显一些？”⑶如果电阻线太长，使用起来方便吗？应该如何改进？⑷将电阻丝缠绕起来后，相邻的两圈电阻丝之间容易发生短路现象，怎么办？[视频展示] 变阻器的组装过程。
⑴灯泡亮度变化。
⑵电阻变化。
⑶铅笔芯接入电路中的长度改变。
了解滑动变阻器可以改变接入电路中的电阻。
⑴不方便，铅笔芯容易断；长度太短，亮度变化不明显。
⑵增加电阻丝长度。
⑶不方便，将电阻丝绕在一个绝缘筒上。
⑷在电阻丝外面加上绝缘层。
观看改进后的滑动1.结构示意图：2.元件符号：3.工作原理：（设计意图：开放性的问题培养学生的发散思维能力，通过对自制变阻器的改进培养学生的发现问题和解决问题的能力。
）[教师点拨]根据它的结构特征，我们可以画出滑动变阻器的简笔画——结构示意图：。
画电路图时，它还有专门的元件符号：。
（设计意图：在板演变阻器示意图和元件符号的同时，让学生说出各部分的名称，加深对变阻器的认识。
）[视频展示] 变阻器的工作原理。
[提出问题]⑴为什么要将电阻丝上的绝缘漆刮掉呢？⑵滑动变阻器是如何改变接入电路中的电阻的呢？[归纳总结]希望同学们能够根据“电流的路径”正确判断滑动变阻器是如何接入电路变阻器的组装过程。
回答示意图和元件符号中各部分的名称。
观看flash动画，体会变阻器的工作原理。
⑴导通电路。
⑵改变接入电路中的长度改变电阻。
养成良好的分析习惯。
的。
（设计意图：在板演变阻器示意图和元件符号的同时，让学生说出各部分的名称，加深对变阻器的认识。
）知识点二：使用方法1.观察铭牌2.串联[合作探究一]1.探究内容：结合以下的三个问题，思考并讨论如何正确使用滑动变阻器改变灯泡的亮度。
2.探究时间：3min3.探究问题：⑴滑动变阻器的铭牌上标有“20Ω2A”字样，其中“20Ω”是指该变阻器的_______阻值为20Ω；“2A”是指允许通过的___________电流为2A。
⑵要使灯泡和变阻器中的电流大小相同，滑动变阻器应该与灯泡_______联。
⑶下图为滑动变阻器的结构示意图。
①_______和_______两个接线柱之间的电阻很小，几乎为零．．．．。
②在滑动变阻器中，当滑片左右移动时，_______和_______两个接线柱之间的电阻是不变的，相当于定值电阻。
．．．．．③将AC或AD接入电路, 接入电路的电阻丝为段，向右移动滑片时接入电路中的电阻将变。
小组内交流讨论，互帮互助，解决导学案中的三个问题。
⑴最大最大⑵串联①C D②A B③AP 大3.一上一下．4.闭合开关前，滑片置于最大阻值处。
④将BC或BD接入电路, 接入电路的电阻丝为段，向右移动滑片时接入电路中的电阻将变。
[归纳总结]正确将滑动变阻器接入电路中时应从“上、下”各选择一个接线柱接入电路，变阻器接入电路中的电阻如何变化取决于下面的接线柱的选择。
（设计意图：采用小组交流合作的方式自主探究滑动变阻器的使用方法，培养学生的合作互助能力和团队意识。
）[合作探究二]1.探究内容：使用滑动变阻器改变灯泡亮度。
2.探究时间：5min3.温馨提示：⑴闭合开关前，应将滑动变阻器的滑片调至最大阻值处，以免因电流过大而损坏灯泡。
⑵如下图所示的电路中，闭合开关前滑片应置于_________端。
⑶闭合开关后，如果灯泡不亮且电流表有示数，请移动滑片并观察现象。
④PB 小总结体会滑动变阻器的使用方法。
⑵B知识点三、作用1保护电路2.改变电路中的电流3.调节电压[提出问题]1.闭合开关前，为什么要将滑片置于最大阻值处呢？2.实验的过程中，滑动变阻器有什么作用？（设计意图：分组实验可以培养学生的动手实验能力，通过观察实验现象让学生进一步明确电阻对电流的影响。
）[合作探究三]1.探究内容：使用滑动变阻器调节电阻两端的电压。
2.探究时间：7min3.温馨提示：⑴连接电路时根据电流路径，先“串”后“并”。
⑵采用“试触法”选择合适的量程。
⑶每次更换电阻后，闭合开关前，要将滑片调到最大阻值处。
（设计意图：通过实验让学生明确滑动变阻器既可以改变定值电阻两端的电压，也可以控制其两端的电压保持不以小组为单位，参考课本中的实验步骤，连接电路，调节滑片，观察灯泡亮度变化的同时观察电流表示数的变化情况。
1.保护电路2.改变电路中的电流。
以小组为单位，参考课本中的实验步骤，连接电路。
1.使定值电阻两端的电压成倍的变化，并将对应的电流值记录在导学案中的表格里（见附件1）。
2.改变接入电路中定值电阻的阻值，调节滑动变阻器，使定值电阻两端的电压保持1.5V不变，记录对应的电流值，填入表格中（见附件1）。
变，为后续学习做好铺垫。
）知识点四：应用[视频展示]1.变阻器的应用——电位器。
2.汽车的油量表。
（设计意图：通过实验探究滑动变阻器的作用，为探究电流与电压和电阻的关系做好铺垫，实验数据也可以直接使用。
）展示自己搜集的有关变阻器的应用实例。
通过视频了解变阻器在生活中的应用——电位器和油量表，分析油量表的工作原理。
【盘点收获】引导学生总结收获，师生共同解决存在的问题。
学生交流讨论自己的收获和困惑。
（见附件2）【课堂检测】独立完成，相互批改，教师巡视点评。
完成检测题（见附件3）【家庭作业】《助学》第四节内容课后完成【板书设计】§16.4 变阻器一、滑动变阻器1.结构示意图2.元件符号3.工作原理二、使用方法1.观察铭牌2.串联3.接线柱“一上一下”4.P置于最大阻值处三、作用1.保护电路2.改变电流3.调节电压四、应用——电位器【教学反思】一、案例中的“亮点”本节课主要采用多媒体辅助教学、演示和分组实验、小组内和小组间交流讨论等多种教学方式展开。
1.充分发挥学生的主观能动性，对“铅笔芯变阻器”进行改造，可以较好的培养学生解决问题的能力和创新意识。
2.充分发挥多媒体辅助教学的作用，利用flash动画生动形象地完成滑动变阻器的改进，帮助学生理解滑动变阻器的工作原理。
3.为了节省时间，在学生完成“探究二”后，不要拆开电路，可以直接将灯泡换成电阻，并上电压表完成“探究三”。
4.注重知识间的前后联系，教学过程中既巩固了旧知识，又为后续学习（探究电流与电压和电阻的关系）作好铺垫。
二、教学中易出现的问题1.探究滑动变阻器的使用方法时，问题不能开放太大，如果不作限制，该部分内容会用时过长，从而导致后面实验无法完成。
2.实验的过程中学生出现很多操作性失误，如：电表的接线柱、量程选择、变阻器滑片的位置等。
附件1：R=5Ω电压U/V 0.5 1.0 1.5 2.0电流I/AU=1.5V电阻R/Ω 5 10 15电流I/A附件2：盘点收获附件3：达标检测1.实验室中有一铭牌上标有“50Ω 1.5A”字样的滑动变阻器，如图所示，“50Ω”指的是_______和__________两接线柱间的电阻值，“1.5A”指的是允许通过的________电流为1.5A。
2.如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是（）3.如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（）A.电流表示数变大，灯L变暗B.电流表示数变小，灯L变暗C.电流表示数变大，灯L变亮D.电流表示数变小，灯L变亮4.如图所示为某同学在练习使用滑动变阻器改变灯泡亮度时连接的电路，该电路能不能满足要求？闭合开关后移动滑片，灯泡的亮度能否改变？试改动其中一根导线的一个线头，使电路能够符合要求。
【达标检测参考答案】1.A B 最大2.C3.B4.由于滑动变阻器下面两个接线柱同时接入电路，相当于接入一个定值电阻，故该电路不能符合要求，移动滑片灯泡亮度不变。
改正方案如下图所示。
